STM32以太网通信-STM32F407与 DP83848 RMII硬件接口参考与注意事项

主要参考：
STM32F407和DP83848芯片RMII模式硬件电路图参考
常用元器件使用方法13：物理层接口芯片DP83848的使用方法

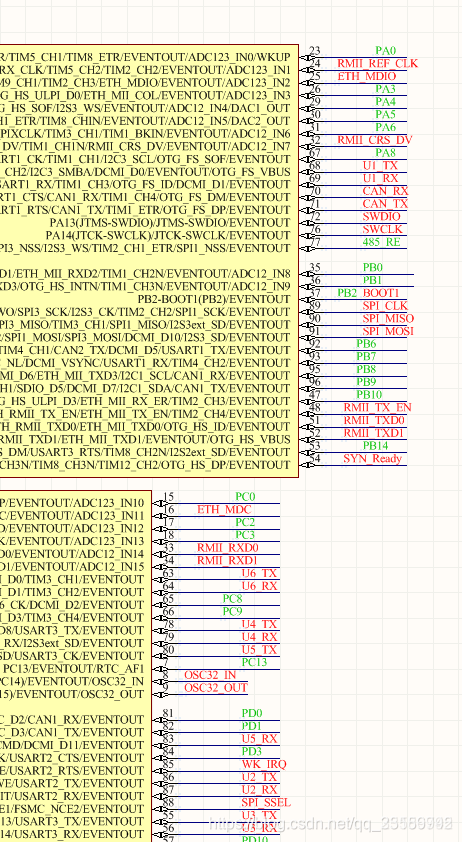

分享一下STM32F407和DP83848芯片RMII模式硬件电路图

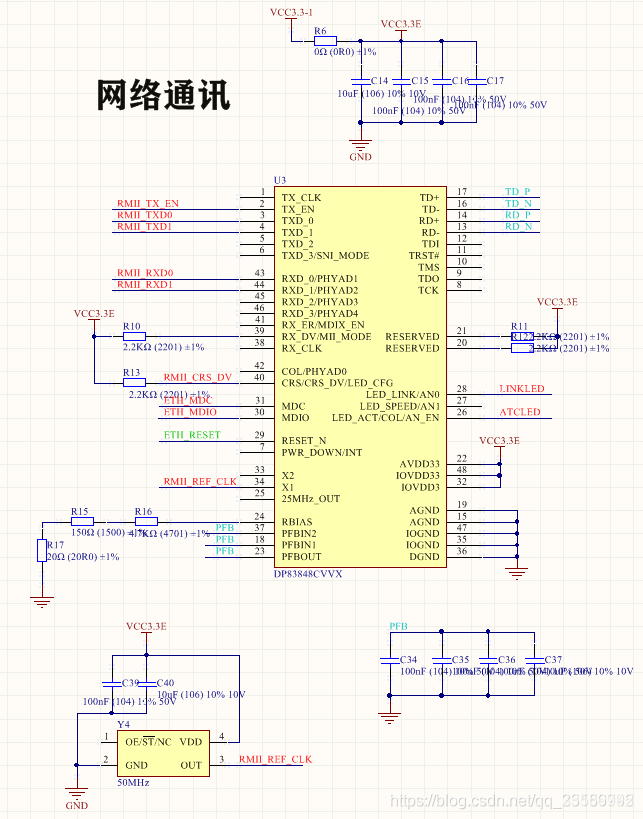

电路原理图如上图所示，其中DP83848芯片的40脚是RMII_CRS_DV引脚，但我看到网上有好多原理图是把RMII_CRS_DV接到了DP83848芯片的39脚上，查了下芯片手册发现39脚是模式选择引脚，40脚才是CRS_DV引脚。

在 常用元器件使用方法13：物理层接口芯片DP83848的使用方法 有描述到：

RMII的CRS_DV应接DP838348的RX_DV引脚还是接CRS_DV引脚：

按常理理解应接CRS_DV引脚，但ST公司的DEMO电路板却接的是RX_DV，网上有一段描述，当作参考：“终于搞明白了，如果RMII模式下设置全双工通讯，规范中是不用CRS信号的，因此直接用RX_DV比使用CRS_DV简单（不用从CRS_DV与TX_EN信号中恢复CRS信号）。当工作在半双工方式时，RMII需要CRS信号，因此必须使用CRS_DV信号而不能仅连RX_DV管脚；因此如果我们仅使用全双工工作，可连RX_DV管脚（那PIN39）但是如果想即支持全双工又支持半双工，那么一定要连83848的CRS_DV管脚（即PIN40）。”

缺省地址的确定：

DP83848可设置32个地址值，由上电时5个引脚的状态决定，如下表所示。可看到，如果不在此5个引脚的外部接上拉或下拉电阻，则PHYAD0为内部上拉，其余引脚为内部下拉，所以物理地址为1。

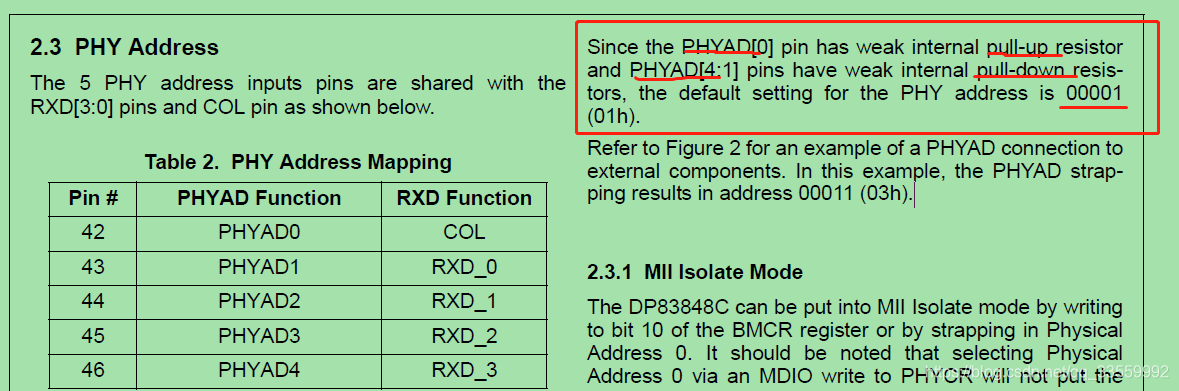

手册表示：PHYAD[0] 内部若上拉了，其余弱下拉了，一次悬空状态下，这个DP83848的默认地址为 0x01。并且其状态在 系统硬件复位时 锁存在 PHYCTRL寄存器中。

MII或RMII模式选择：

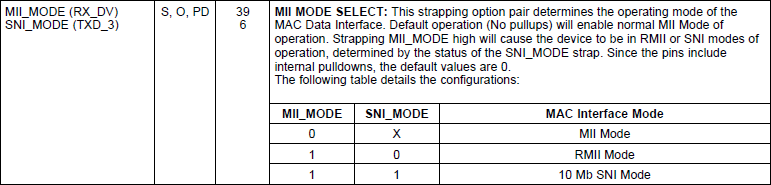

可通过MII_MODE和SNI_MODE引脚进行，模式选择，如果希望运行在RMII模式，则39脚需置高，6脚需置低。39脚和6脚均有内部下拉电路，所以将39脚外部2.2K上拉，即可以让芯片工作在RMII_MODE。

交叉线-直连线自动转换：

按照下表所示，不加下拉电阻，则自动开启“交叉线-直连线自动转换”。

电源回馈电路：

电源回馈电路的设计方法如下图所示，电容要贴近引脚。

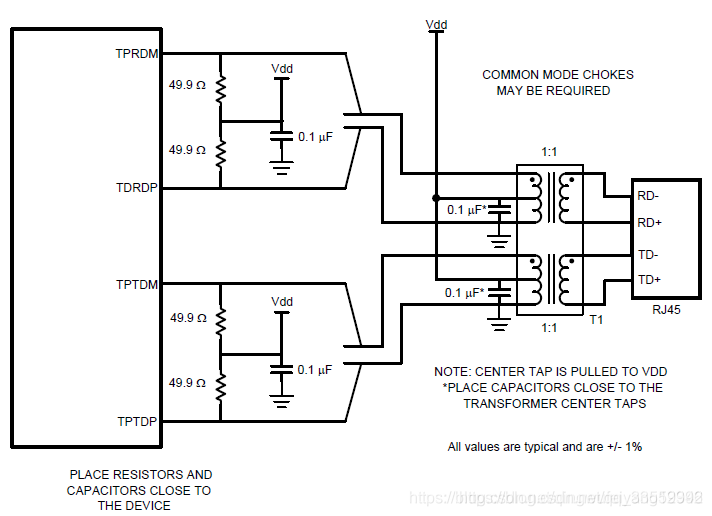

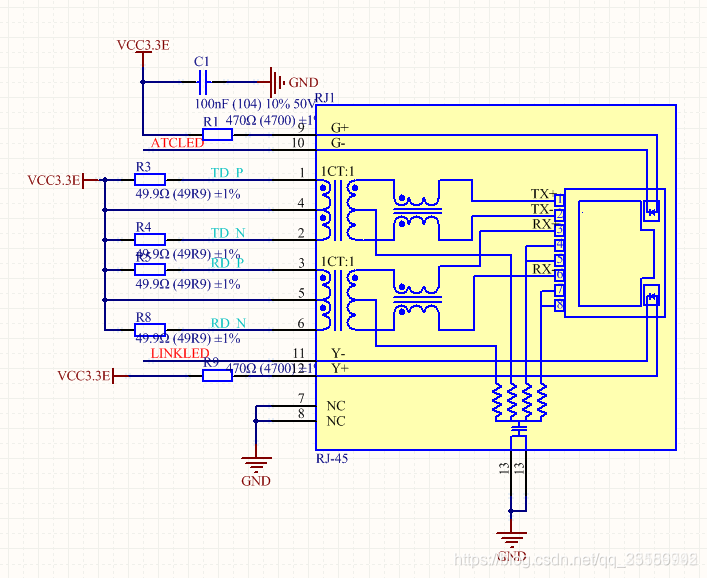

差分对接口电路设计：

网线热插拔问题

DP83848 的第7脚，一般建议上拉2.2K电阻，并且将其连接到STM32的IO引脚，因为我们还是需要一些中断来处理事件，比如网线的热插拔。

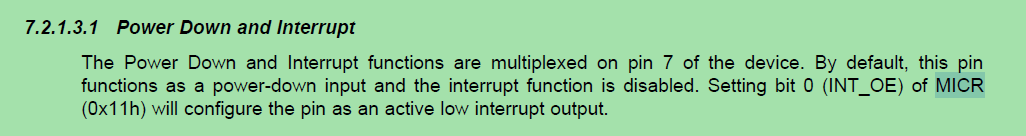

掉电和中断功能在设备的引脚7上多路复用。默认情况下，该引脚用作断电输入，中断功能被禁用。设置MICR（0x11h）的位0（INT\ U OE）将引脚配置为激活的低中断输出。

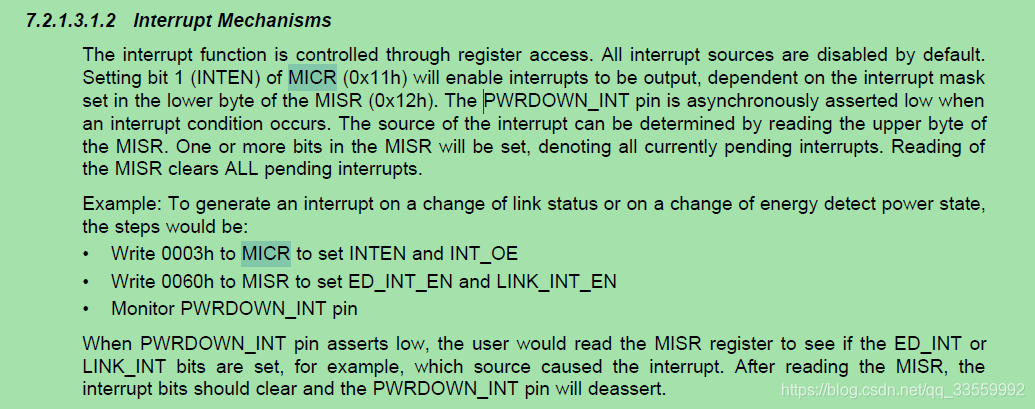

中断功能通过寄存器访问来控制。 默认情况下，所有中断源都是禁用的。 将MICR（0x11h）的位1（INTEN）置1将使中断输出，具体取决于在MISR（0x12h）的低字节中设置的中断屏蔽。 发生中断条件时，PWRDOWN_INT引脚异步置为低电平。 可以通过读取MISR的高字节来确定中断源。 MISR中的一位或多位将被置1，表示所有当前未决的中断。 读取MISR会清除所有未决的中断。

示例：要在链接状态更改或能量检测电源状态更改时生成中断，步骤如下：
•将0003h写入MICR以设置INTEN和INT_OE
•向MISR写入0060h以设置ED_INT_EN和LINK_INT_EN
•监控器PWRDOWN_INT引脚
当PWRDOWN_INT引脚为低电平时，用户将读取MISR寄存器以查看ED_INT或LINK_INT位置1，例如，引起中断的源。 读取MISR后，中断位应清零，PWRDOWN_INT引脚将置为无效。

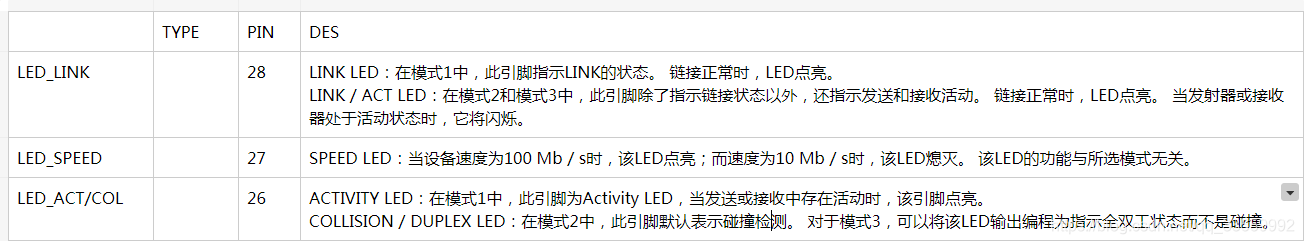

LED指示灯接口
