Ansys导入brd文件有个错

Ansys 导入brd文件

首先打开下图中的名字叫做SI的小东西

就会得到他的界面。导入文件的方式有如下几种。什么EDB，IPC-2581，ODB++……这些我都不了解，明白了再说。

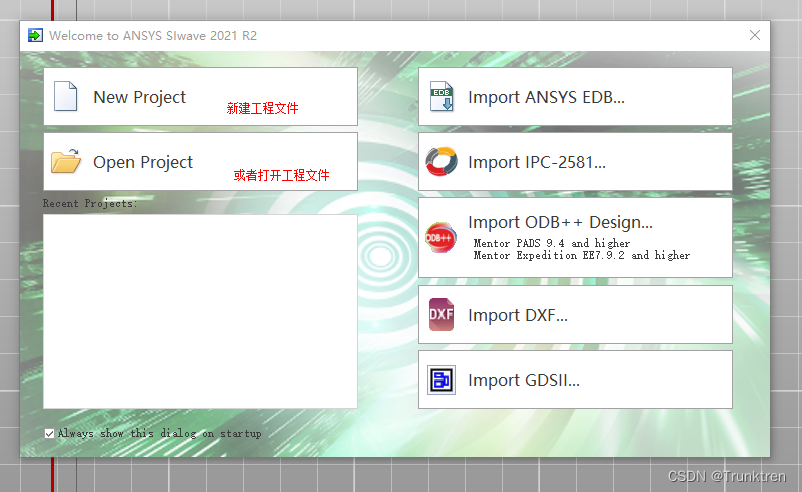

这次记录的是需要打开我们的BRD文件，因此我点击了New_Project…

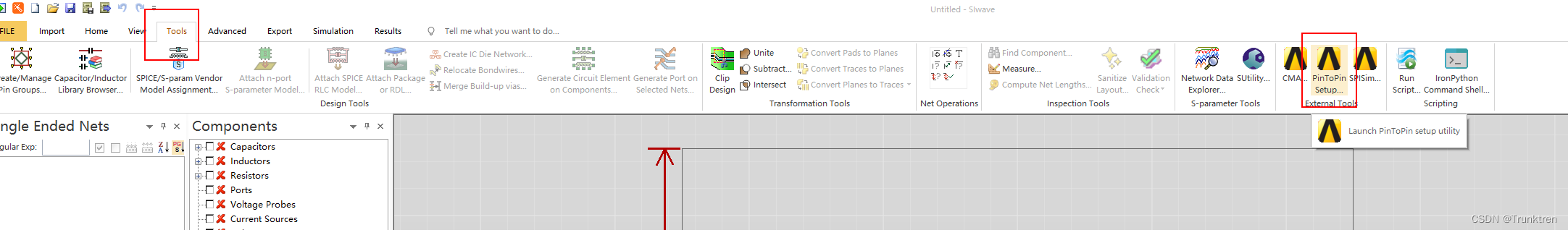

在这个样子的界面中，我们选中tools，然后在点击pin to pin setup.

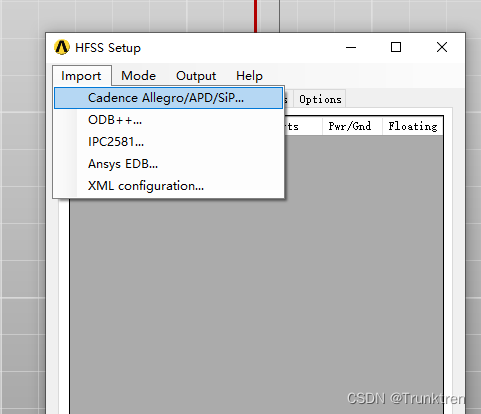

然后在弹出的菜单栏中，选择import 就有一个allegro文件的选择，找到你需要的文件，打开。然后……
emmmmm。有个错误，等我去百度一下。

百度说，这里是由于allegro17.2版本的extracta.exe.文件的路径不对，你的安装路径上面找到然后在编辑环境变量，就可以了

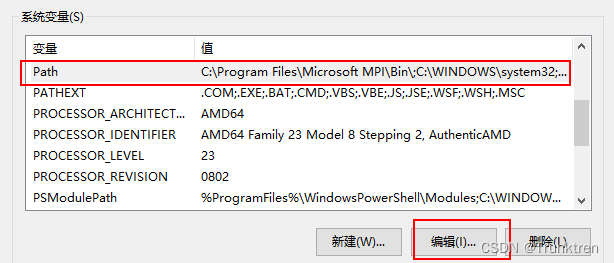

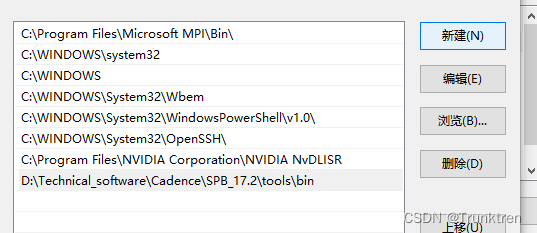

在系统变量中，找到path路径，然后编辑，新建一个路径指向17.2版本的库文件里面

重启Ansys
再返回去import你的brd文件。

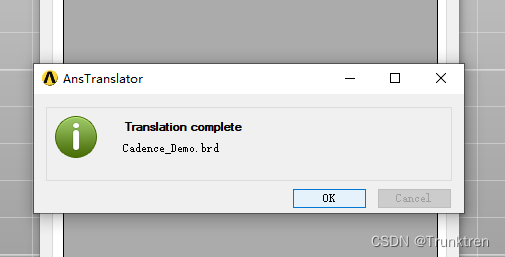

然后让他translation 一会儿。等弹出消息就行了

然后就可以看到你板子上面的信息了，包括很多的信号以及位号器件。其他看不明白，也没有设置，打开就是设置一下文件的范围器件图形形状，分析频率。（我猜的，有正解请评论介绍，鞠躬谢谢！）然后，export，保存文件。

然后，点他，

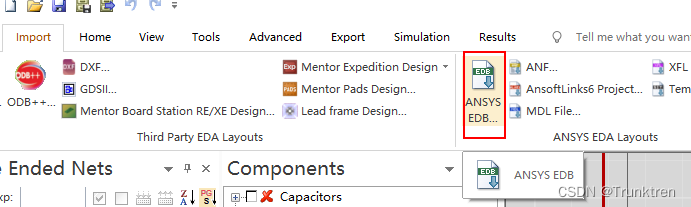

选择刚刚保存的文件再点他

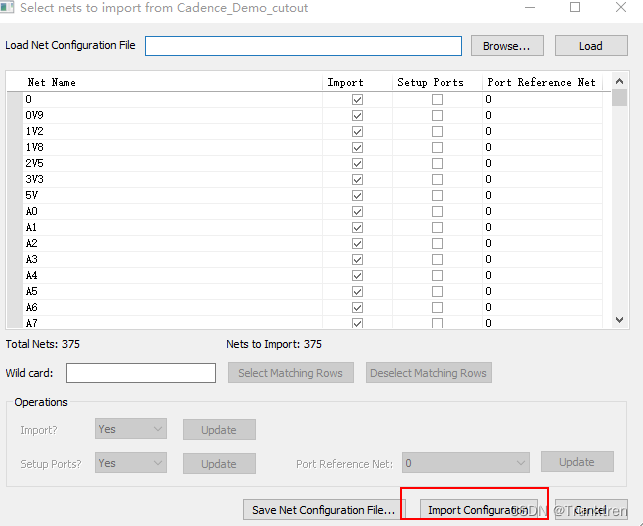

然后就可以了，如下图，真的，B格太高了。我去发朋友圈了。
