SIwave中带有电路元件的网络设计操作

SIwave拓展网络Xnet的设置

一、使用背景

1.在某些高速串行信号中，需要在网络中串入无缘器件（R、L、C），
2.仿真中需要直接对整个链路进行仿真，包括链路中点电阻，电容或者电感。

二、导入文件

1.首先打开SIwave，并导入.brd文件（我这里使用的都是allegro的设计文件，所以使用.brd文件导入）。导入文件的办法之前的文章都讲过，所以就不赘述了。

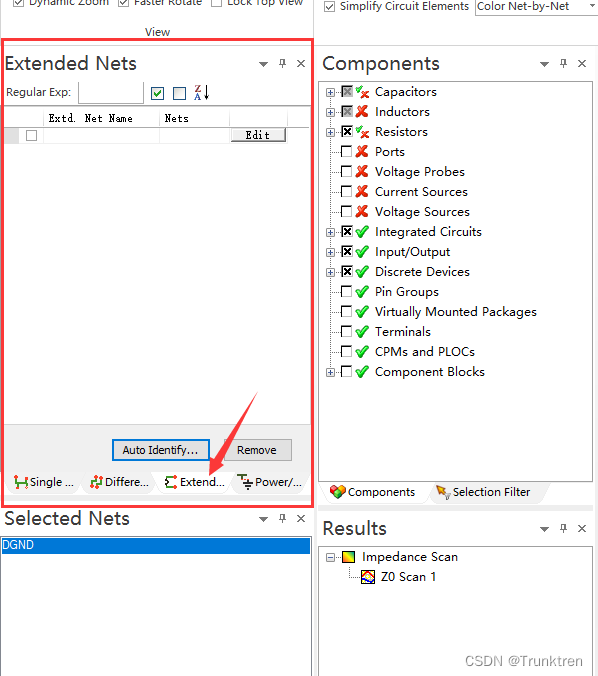

2.导入文件之后，在左边的网络选择对话框中，选择Extend Nets。这里面便是对拓展网络的设置窗口。

三、设置技巧

a.自动添加

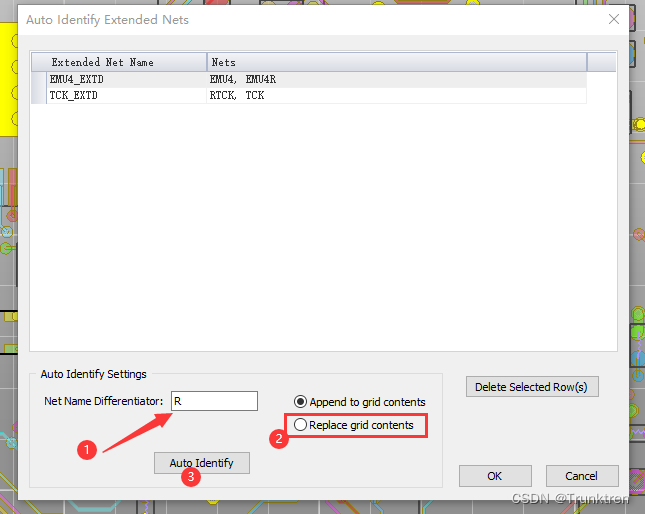

在上述的对话框中，点击Auto Identify，在弹出的对话框中，按照下图中的步骤进行操作
1.针对自己需要建立的Xnet网络的无缘器件，填入代号：R或者C或者L
2.勾选replace grid contents：替换网格内容（会自动替代之前已有的网络名字）
3.点击Auto Identify
注：如果有错误，或者不正确，点Delete就可以删除了

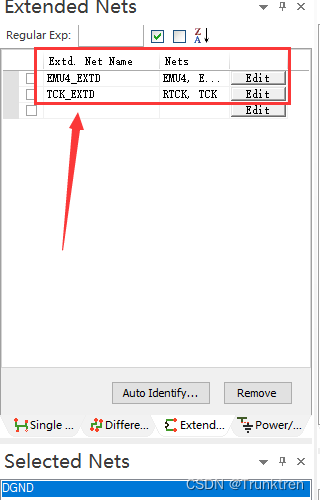

4.点击：OK,之后在网络选择框里面就会 有对应的拓展网络了

注意：这里识别方式，需要在原理图中的网络名进行稍微规范的设计。RTCK—TCK。电阻前面的网络名有R，后端没有R.除此之外，电阻前后网络名只有这样一个区别。
5.如果觉得不正确，也可以编辑，自己选择。

b.手动添加

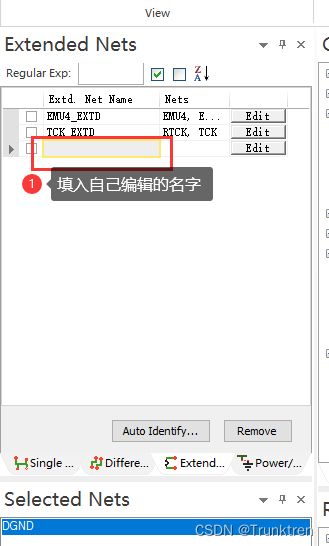

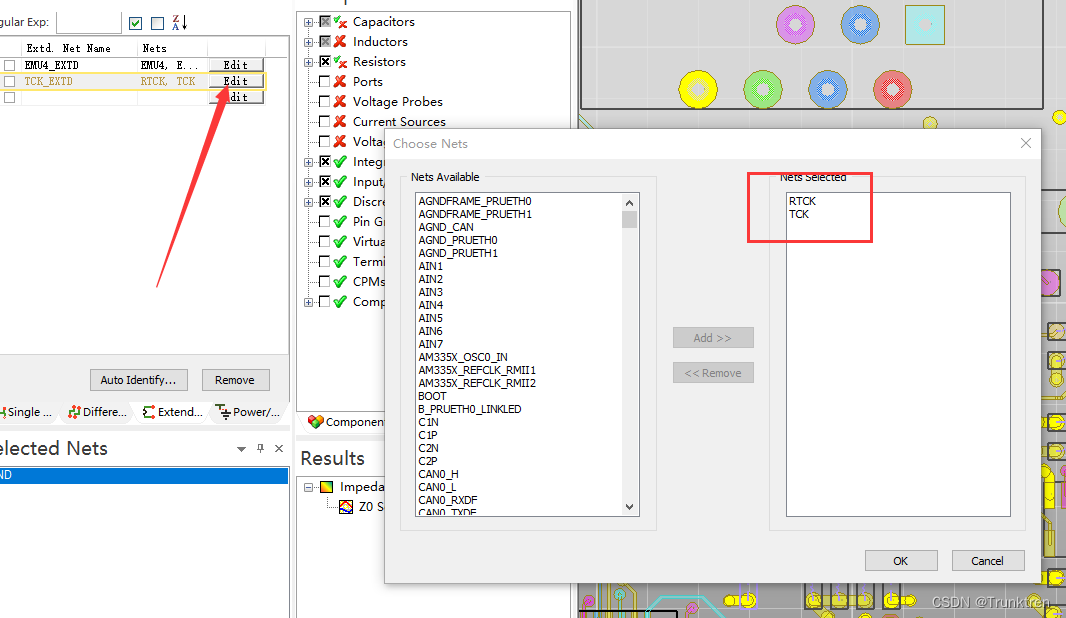

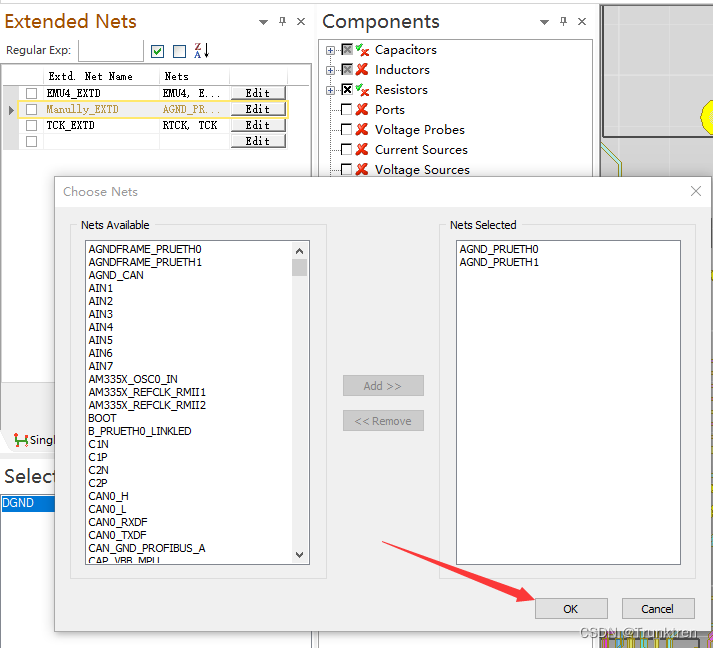

1.直接在下方的空白栏中选择EXTD.NET Name。输入名称，再点击编辑。添加无缘器件前后级的网络

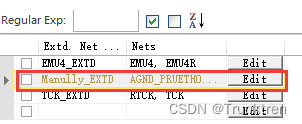

然后再点击OK即可得到Xnet的网络

四、应用说明

在高速串口信号中，通常会有耦合电容，当我们需要直接查看整段S参数的时候，就需要先添加好EXTD网络，然后在进行设置PORT。另外需要注意一点的是，一定要使用Xnet中的无源器件并且添加模型，否则是无法出结果的。

结束

今天就学习到这儿，有疑问的小伙伴记得留言，我其实也是初学者，有问题请帮忙斧正。感激。
觉得不错，就点赞收藏关注吧，以后还会持续分享。
