- 导入文件,按照规范设置层叠,pad 电器元件参数。
- 不清楚的参考上一篇文件:allegro文件导入到SIWAVE,仿真阻抗线

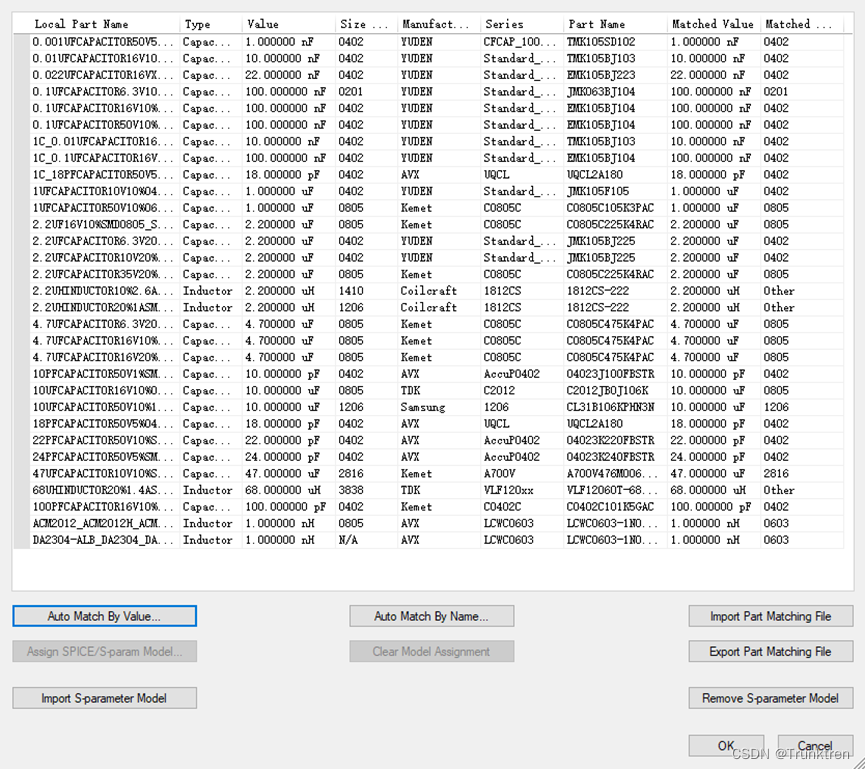

- 对电容添加模型,也可以导入自己的模型库。

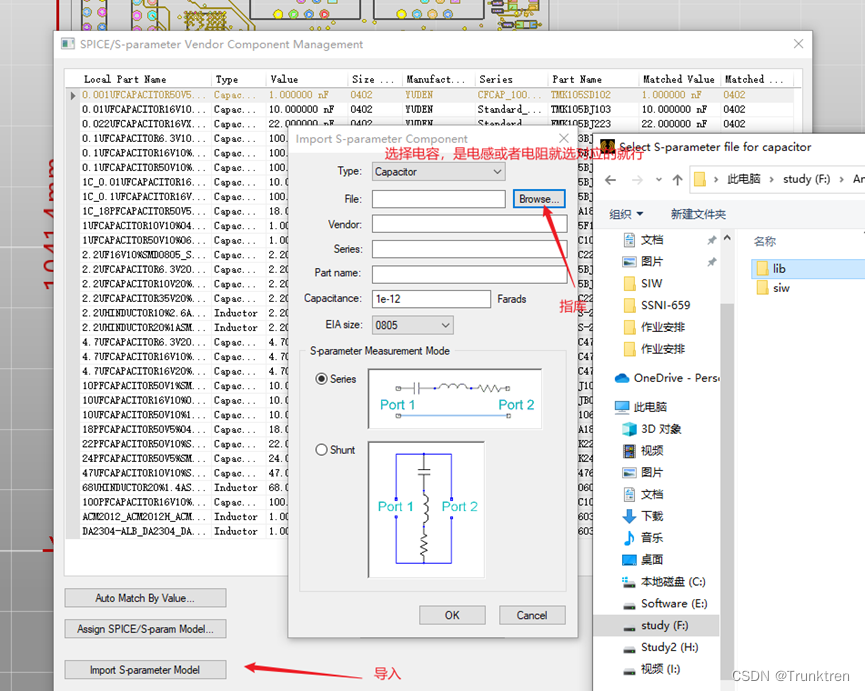

添加模型文件库之后,在对应的需要添加模型的电容位置,点击下方

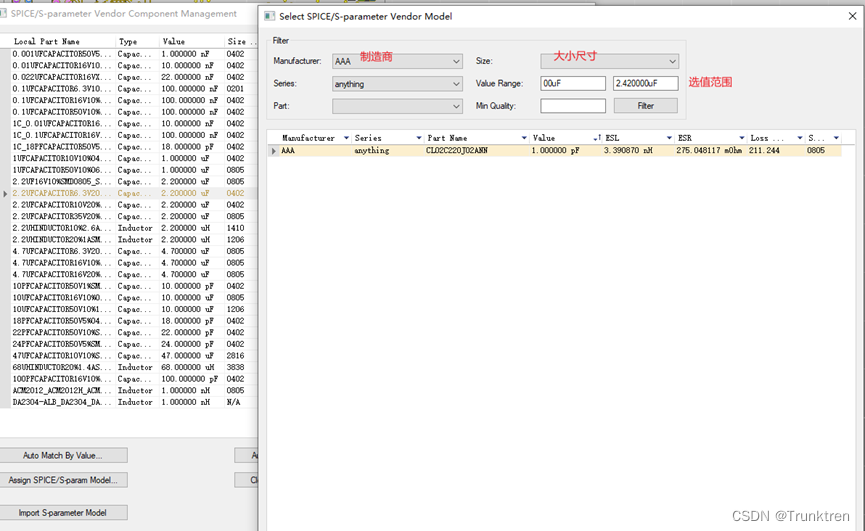

然后在筛选对话框中根据制造商,尺寸大小,或者容值大小进行选择电容模型。
- 对每一个器件的电源加上PIN_Group,选中电源,VDDS-DDR 和DGND,添加端口
因为我们也是通过X Y Z参数仿真,查看Z参数的结果,所以。我们要创建PORT,方法就在下方,选择create port

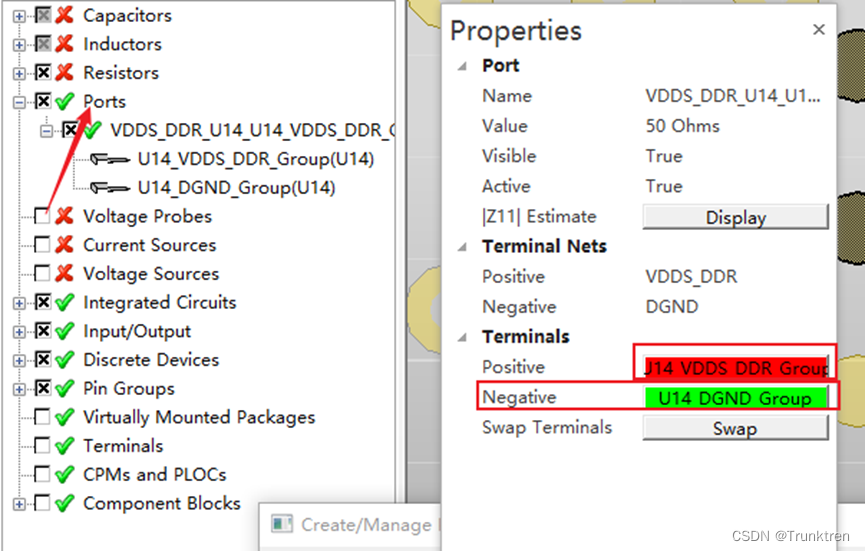

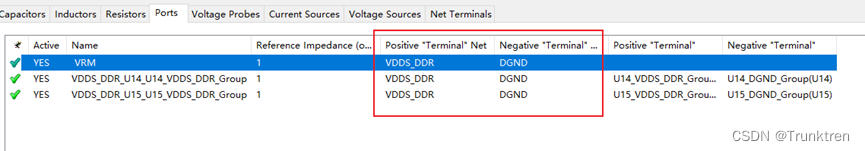

点下左边的port,看看正负极有没有反。然后把DDR颗粒的port也添加好。

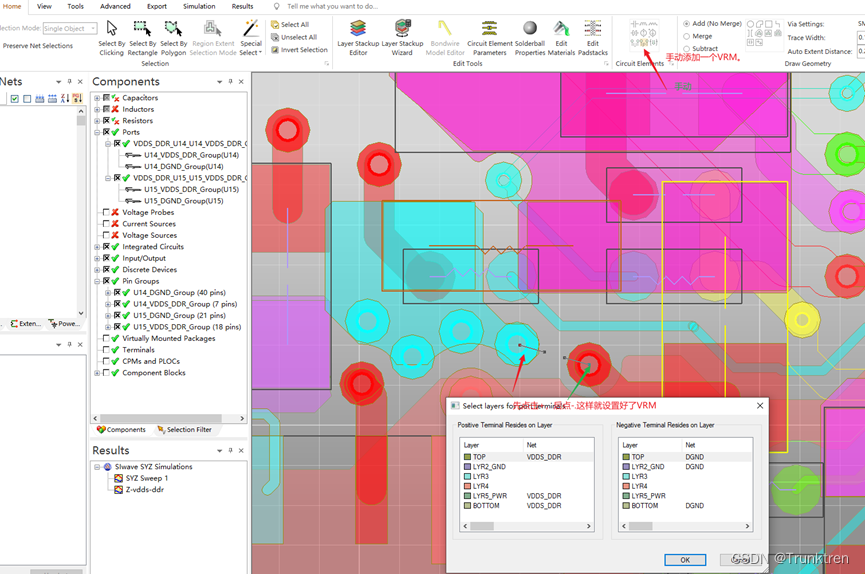

- 使能电源输出位置的器件模型。确认有咩有电源的VRM。手动设置VRM为1ohm。
注意这个位置的阻抗。一般都默认为1ohm。
-
添加电容模型库,给电容和电感附模型
需要给电容使能,这儿就直接使能所有的电容了。
-
注意VRM是短路的,sink是开路的。

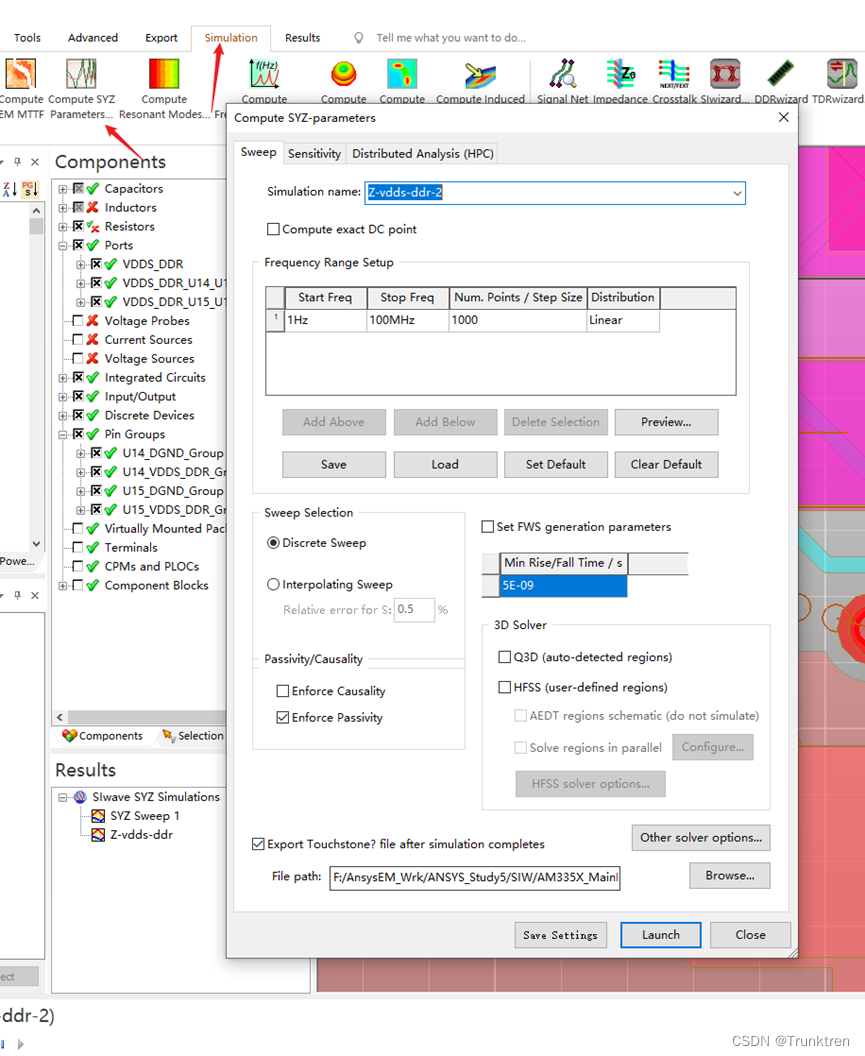

设置好参数之后,就可以在simulate里面仿真了
-

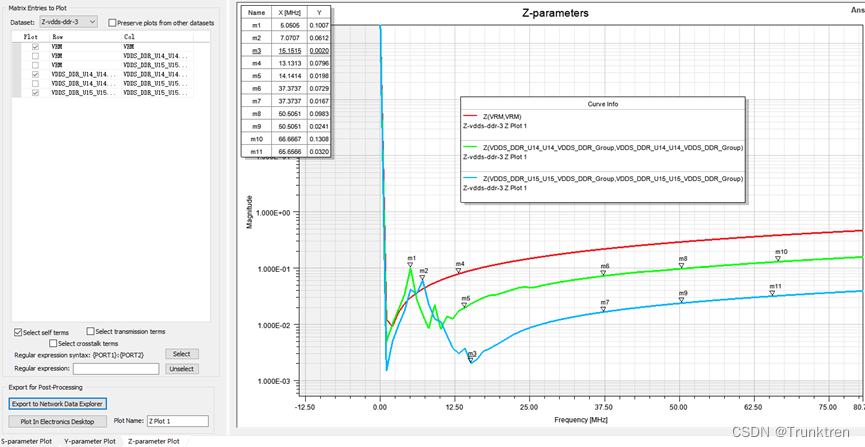

Z阻抗只看PDN的时候,只需要关注自阻抗就好了。
名字一样的是自阻抗,VRM到后面是传输阻抗,
因为频率很低的时候是开路,所以阻抗非常高。后面就会偏低一些。
从结果看,操作应该是没有问题的。
