一、SVM介绍

传统学习方法采用的经验风险最小化方法（ERM）虽然将误差最小化，但不能最小化学习过程的泛化误差。ERM方法不成功的例子就是神经网络中的过学习问题。为此，由Vapnik领导的贝尔实验室研究小组于1963年提出了一种新的非常有潜力的技术，支持向量机（Support vector machine,SVM）是一种基于统计学习理论的模式识别方法，主要用用于模式识别领域。

SVM的基本思想是在样本空间或特征空间构造出最优超平面，使得超平面与不同样本集之间的距离最大，从而达到最大的泛化能力。

关于SVM原理的解析网上有很多详尽的资料了，在这里列出一些我个人觉得解释的不错的。

1、支持向量机（SVM）详细推导及理解（1）

2、机器学习算法（一）SVM

在看别人的总结中，发现了一些不错的点，在这里摘录一下。（详细的还得去翻上面的两个连接）

1、SVM 算法特性
（1）训练好的模型的算法复杂度是由支持向量的个数决定的，而不是由数据的维度决定的。所以 SVM 不太容易产生 overfitting。
（2）SVM 训练出来的模型完全依赖于支持向量，即使训练集里面所有非支持向量的点都被去除，重复训练过程，结果仍然会得到完全一样的模型。
（3）一个 SVM 如果训练得出的支持向量个数比较少，那么SVM 训练出的模型比较容易被泛化。
2、SVM基本思想的简单描述（不包含推导，只是为了方便我记忆）

（1）分类线方程：

（2）分类间隔：，使分类间隔最大化等价于使最小化

（3）超平面一边的点都有，另一边的点则有

（4）假设现在有两类数据，标签y为+1和-1，调整w，使超平面定义如下：

综合以上两式，有，这个式子是约束条件

（5）因此这个最小化优化问题可以用拉格朗日方法求解，令

其中为每个样本的拉格朗日乘子。

（6）现在需要最大化，所以问题变成 $\mathop {\min }\limits_{w,b} \mathop {\max }\limits_\alpha L(w,b,\alpha )$ 。根据拉格朗日的对偶性，原始的极小极大问题变成了现在的极大极小问题 $\large \mathop {\max }\limits_\alpha \mathop {\min }\limits_{w,b} L(w,b,\alpha )$

（7）求 $\large \mathop {\min }\limits_{w,b} L(w,b,\alpha )$

L分别对b和w求导数并令其等于0，得到：

把上面这两个式子代回，得到

（8）求 $\large \mathop {\min }\limits_{w,b} L(w,b,\alpha )$ 对 $\large \alpha$ 的极大值

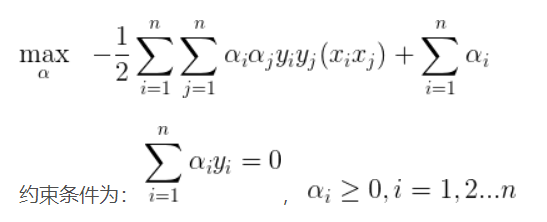

问题变为：

所以只要知道 $\large {\alpha }$ ，也就知道 $\large w$ 了。（关键点就在求解 $\large {\alpha }$ ）

$\large {\alpha }$ 的求解：使用SMO（Sequential Minimal Optimization）即序列最小最优化来求解。（过程比较复杂，不做详解）

得到 $\large {\alpha }$ 后，相当于知道哪些样本点是支持向量了，因为支持向量的 $\large {\alpha }$ ＞0，非支持向量的 $\large {\alpha }$ =0。

（9）然后把 $\large {\alpha }$ 代入，求解得到 $\large w$ 。

再把 $\large w$ 代入，求解得到b。

（10）至此， $\large w$ 和b都得到了，所以代入超平面公式可得超平面

而分类决策函数为：，根据符号来判断测试样本的类别。

二、libsvm在matlab中的使用

（1）首先去官网下载libsvm工具包，将其解压到MATLAB->toolbox的安装路径

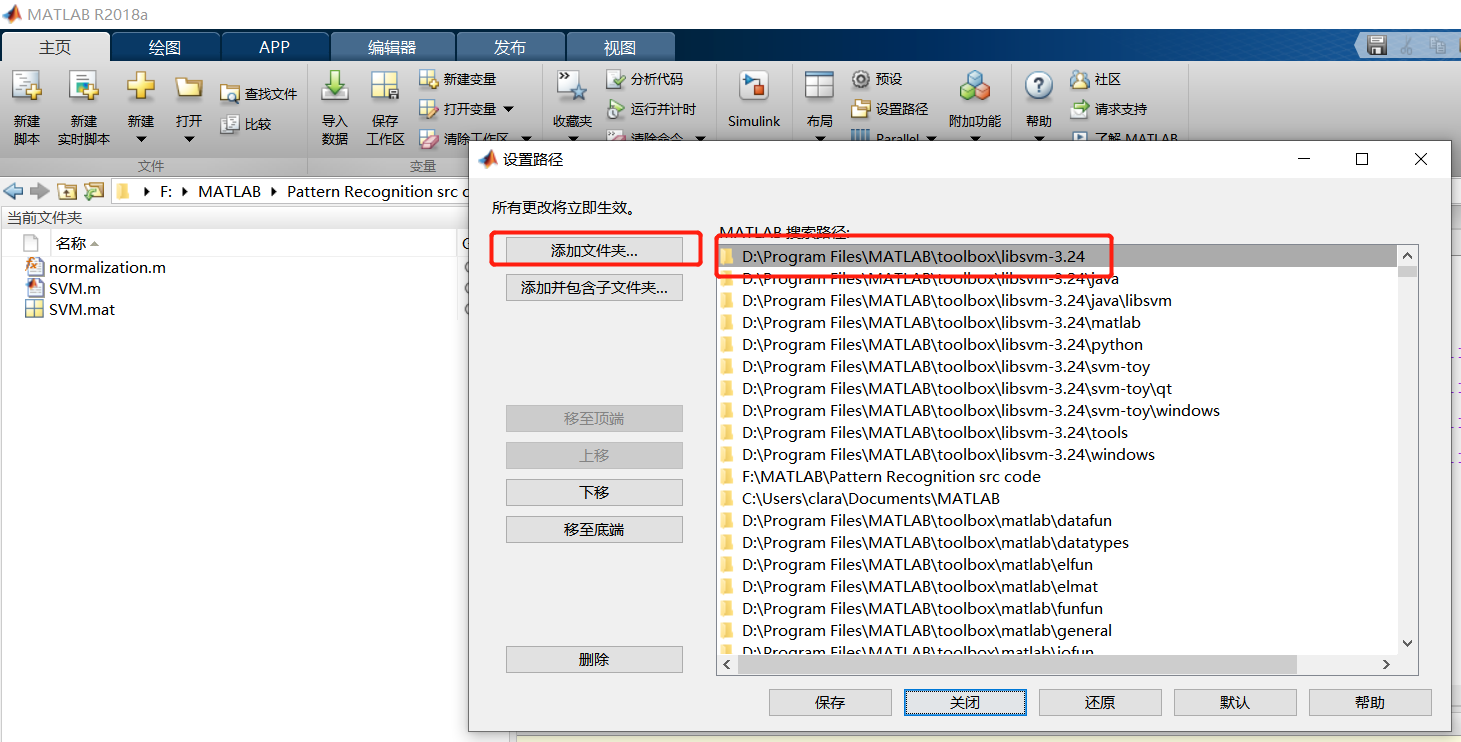

（2）在MATLAB软件中设置路径->添加文件夹，将解压后的文件夹添加到工具箱

（3）然后将工作区设置到这个文件夹下的matlab文件夹下，在MATLAB的命令行区执行“make”命令来编译文件（一定要编译），直到文件夹下出现了4个后缀为mexw64的文件

好了，现在可以使用libsvm的函数了。

（1）libsvm的两个主要函数为：svmtrain和svmpredict

关于这两个函数的参数和返回变量的介绍和使用可以看这篇文章：libsvmpredict和svmtrain的参数和返回值

（2）libsvm包含了几种类型的SVM算法，关于他们的介绍可以看这篇文章：libsvm中svm类型简介

下面是一段《模式识别与人工智能（基于matlab）》中的代码。

clear;
clc;
load SVM % 数据都存在SVM.mat这个文件中，要load一下

% 训练数据和标签
% 数据有3个属性，4个类别
% 训练数据有30个
train_train = [train(1:4,:);train(5:11,:);train(12:19,:);train(20:30,:)]; % 手动划4分类
train_target = [target(1:4);target(5:11);target(12:19);target(20:30)];

% 测试数据和标签
% 测试数据有30个
test_simulation = [simulation(1:6,:);simulation(7:11,:);simulation(12:24,:);simulation(25:30,:)];
test_labels = [labels(1:6);labels(7:11);labels(12:24);labels(25:30)];


model = svmtrain(train_target, train_train, '-c 2 -g 0.2 -t 1'); % 核函数为多项式核函数

[predict_label, accuracy, dec_values] = svmpredict(test_labels, test_simulation, model);
% predict_label：预测得到的测试样本的标签
% accuracy:预测准确率
% dec_values:样本分别属于每一个类别的概率

predict_label

hold off
f=predict_label';
index1=find(f==1);
index2=find(f==2);
index3=find(f==3);
index4=find(f==4);
plot3(simulation(:,1),simulation(:,2),simulation(:,3),'o');
line(simulation(index1,1),simulation(index1,2),simulation(index1,3),'linestyle','none','marker','*','color','g');
line(simulation(index2,1),simulation(index2,2),simulation(index2,3),'linestyle','none','marker','<','color','r');
line(simulation(index3,1),simulation(index3,2),simulation(index3,3),'linestyle','none','marker','+','color','b');
line(simulation(index4,1),simulation(index4,2),simulation(index4,3),'linestyle','none','marker','>','color','y');
box;grid on;hold on;
xlabel('A');
ylabel('B');
zlabel('C');
title('支持向量机分析图');

运行结果图为：

命令行窗口结果为：

Accuracy = 96.6667% (29/30) (classification)

predict_label =

1
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
3
2
3
3
3
3
3
3
4
4
4
4
4
4
