《STM32从零开始学习历程》——SPI读取FLASH ID

《STM32从零开始学习历程》@EnzoReventon

SPI读取FLSAH ID

相关链接：
SPI物理层及FLASH芯片介绍
SPI协议层
SPI特性及架构

参考资料：
[野火EmbedFire]《STM32库开发实战指南——基于野火霸天虎开发板》
[正点原子]STM32F4开发指南-库函数版本_V1.2
[ST]《STM32F4xx中文参考手册》
SPI协议及总线协议介绍
W25Q128产品数据手册

1 实现功能

本实验为学习SPI的入门实验，主要功能是实现使用SPI发送读取FLASH ID的指令来读取FLASH ID。

2 硬件设计

本文使用的外设为SPI1（正点原子F4探索者开发板）、FLASH以及USART1。
USART用来调试程序，我们还是使用USART1，因此将PB9，PB10与TX，RX相连接即可。

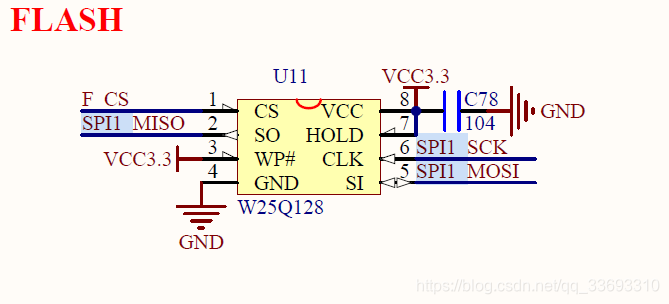

查阅正点原子F4探索者开发板硬件手册，了解SPI引脚与GPIO的对应情况。

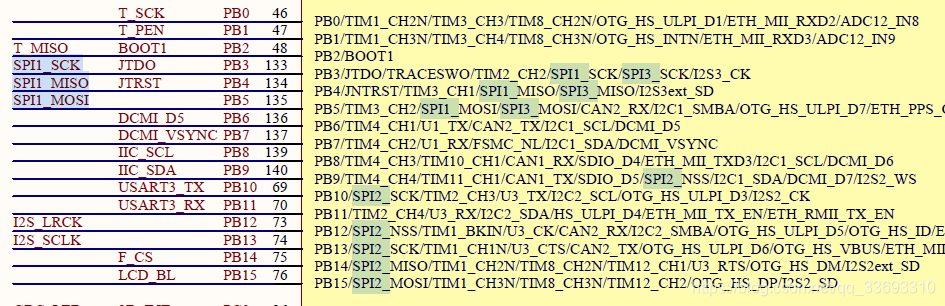

由上图可以看出：SPI的SCK，MISO，MOSI分别与芯片的PB3，PB4，PB5连接，片选信号F_CS与PB14相连接，因此在后面程序配置的时候需要注意不能配置错引脚。

3 软件设计流程

① 使能SPIx和IO口时钟
RCC_AHBxPeriphClockCmd() / RCC_APBxPeriphClockCmd();
② 初始化IO口为复用功能
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
③ 设置引脚复用映射：
GPIO_PinAFConfig();
② 初始化SPIx,设置SPIx工作模式
void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct);
③ 使能SPIx
void SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
④ 编写字节发送函数：uint8_t SPI_FLASH_ByteWrite(uint8_t data)

• 发送数据（指令）：void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);

• 接收返回的数据：uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx) ;

⑤ 查看SPI传输状态
SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE);

⑥ 编写SPI发送函数
控制片选引脚：GPIO_ResetBits（）、GPIO_SetBits（）；
⑦ 主函数调用
⑧ 优化程序（超时函数、宏定义）

4 代码分析

1. 宏定义

/*宏定义*/

/*SPI GPIO 接口*/
#define FLASH_SPI                          	SPI1
#define FLASH_SPI_CLK                       RCC_APB2Periph_SPI1
#define FLASH_SPI_CLK_INIT					RCC_APB2PeriphClockCmd

#define FLASH_SPI_SCK_PIN                  	GPIO_Pin_3
#define FLASH_SPI_SCK_GPIO_PORT            	GPIOB
#define FLASH_SPI_SCK_GPIO_CLK             	RCC_AHB1Periph_GPIOB
#define FLASH_SPI_SCK_SOURCE               	GPIO_PinSource3
#define FLASH_SPI_SCK_AF                   	GPIO_AF_SPI1

#define FLASH_SPI_MOSI_PIN                  GPIO_Pin_5
#define FLASH_SPI_MOSI_GPIO_PORT            GPIOB
#define FLASH_SPI_MOSI_GPIO_CLK             RCC_AHB1Periph_GPIOB
#define FLASH_SPI_MOSI_SOURCE               GPIO_PinSource5
#define FLASH_SPI_MOSI_AF                   GPIO_AF_SPI1

#define FLASH_SPI_MISO_PIN                  GPIO_Pin_4
#define FLASH_SPI_MISO_GPIO_PORT            GPIOB
#define FLASH_SPI_MISO_GPIO_CLK             RCC_AHB1Periph_GPIOB
#define FLASH_SPI_MISO_SOURCE               GPIO_PinSource4
#define FLASH_SPI_MISO_AF                   GPIO_AF_SPI1

#define FLASH_SPI_CS_PIN                  	GPIO_Pin_14
#define FLASH_SPI_CS_GPIO_PORT           	GPIOB
#define FLASH_SPI_CS_GPIO_CLK             	RCC_AHB1Periph_GPIOB

/*等待超时时间*/
#define SPIT_FLAG_TIMEOUT         ((uint32_t)0x1000)

2. 初始化时钟、GPIO、引脚复用

==
