前言
因为一个大项目需要,在QT界面利用occ做三维可视化的东西,所以需要配置。网上的配置攻略不是在VS下用MFC做,就是用VS+QT的插件,也有老哥用Qt Creator做,主要是下面两个:
occQt
出自occ方面的大神,eryar
多说一句,虽然是大佬,但是和蔼可亲,之前配置有问题,发邮件给大佬,大佬没多久就回复了,给大佬点赞。
Windows系统下QT+OpenCasCAD仿真开发
还有个这个老哥,目测研究的内容和我们教研室方向还挺像,有缘有缘,也是大佬。
但是,问题来了,按照上面两个老哥的攻略,我还是运行不了,让我十分苦恼。好在后来自己摸索出来了,主要问题是环境配置!!!环境配置!!!环境配置!!!
一、开发环境
1、Windows 10 64位;
2、Qt 5.14.1 MSVC2017 64bit(扛不住,归根到底大恒相机C++接口不支持MINGW,我只能投入MSVC怀抱了,不过目测OCC也不支持?)
3、OPEN CASCADE 7.4(不多说,直接上最新版)
二、安装与环境配置
1、安装Visual Studio 2017
2、安装Qt 5.14.1与自带的Qt Creator 4.11.1

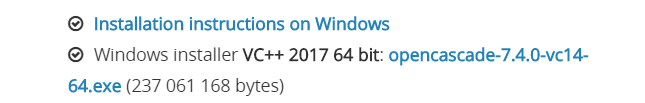

3、重头戏来了,官网下载DOWNLOAD OPEN CASCADE TECHNOLOGY 7.4.0
注意:直接安装版即可,官网在配置说明里面也说了,安装版直接支持vs2017,虽然是vc14,但实际上是vc141,也就是vc++ 2017,然后里面的第三方库啥的也自带,也不用编译啥的。
下载好了直接安装即可。
我安装在:
E:\OpenCASCADE-7.4.0-vc14-64
4、配置环境变量

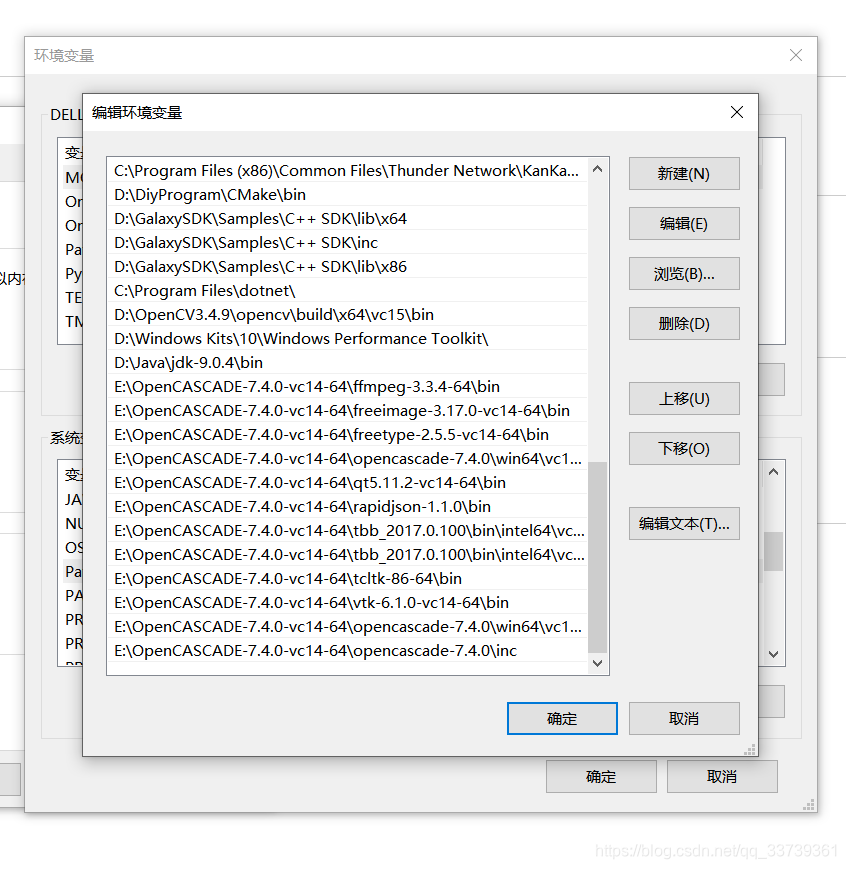

环境变量十分关键,环境变量配置不好,程序编译成功,但是一运行就crash,让我十分苦恼。环境变量就是在path里面加目录:
比较多,该加的都加了,估计也有不该加的,参考我的安装路径,配置如下:
E:\OpenCASCADE-7.4.0-vc14-64\ffmpeg-3.3.4-64\bin
E:\OpenCASCADE-7.4.0-vc14-64\freeimage-3.17.0-vc14-64\bin
E:\OpenCASCADE-7.4.0-vc14-64\freetype-2.5.5-vc14-64\bin
E:\OpenCASCADE-7.4.0-vc14-
