H3C的easy ip/basic nat/napt三种NAT转换的区别与配置实例

---

前言

这里先来了解下nat的基本概念：
NAT（Network Address Translation，网络地址转换）是将IP数据报文中的IP地址转换为另一个IP地址的过程。当内部IP想要访问外网时，NAT主要实现内部网络和外部网络之间IP的转换，这种通过使用少量的公网IP地址代表较多的私网IP地址的方式，将有助于减缓可用IP地址空间的枯竭。

---

一、NAT转换的三种方式

Easy ip 使用接口地址作为NAT转换地址，一对一进行地址和端口的NAT转换（是napt的一种特殊形式）。
Basic nat分两种：
静态地址转换，有分配公网地址池，内网主机的IP一一绑定公网地址池中的公网IP做NAT转换（缺省情况下，H3C的NAT静态地址转换功能处于关闭状态）。
动态地址转换，有分配公网地址池，内网主机的IP随机一对一绑定地址池中的公网IP做NAT转换，当公网地址池被占用完，不再进行绑定；只有当被占用的公网地址重新释放后，才会将公网IP进行新的一对一分配。
Napt 多对一地址转换（同时转换地址和端口），多台内网主机IP的端口和一个公网IP的不同端口做NAT转换。

二、拓扑图及说明

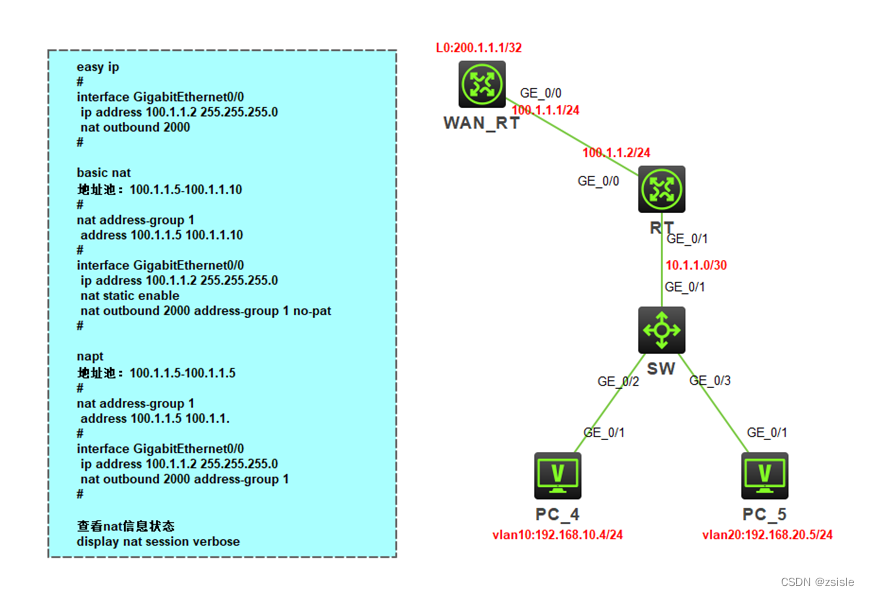

拓扑图：

拓扑说明：
WAN_RT环回口模拟外网服务器，PC_4和PC_5为内网主机，RT为出口路由器，SW为核心交换机。
在RT上分别配置easy ip，basic nat及napt来演示三者之间的区别，主体配置语句附拓扑图。

三、NAT三种转换方式的配置示例

配置说明：网络可达的其他配置这里就不再列述，这里主要针对RT的NAT转换几种方式作相应配置说明。

1.Easy ip配置

配置acl2000以匹配相关内网网段

[RT]acl basic 2000
[RT-acl-ipv4-basic-2000]rule permit source 192.168.10.0 0.0.0.255
