H3C-IRF堆叠配置及介绍（HCL）

简介

IRF（Intelligent Resilient Framework）是H3C推出的一种虚拟化技术，通过将多台物理交换机堆叠为一个逻辑设备，实现高可靠性、高性能的网络架构。本文将详细介绍如何在H3C交换机上配置IRF堆叠，包括成员优先级设置、IRF端口绑定及激活等步骤，并提供示例命令和注释。

IRF堆叠的基本概念

• IRF成员（Member）：参与堆叠的每台交换机。
• 优先级（Priority）：决定哪台设备成为堆叠的主设备（Master），数值越大优先级越高。
• IRF端口：逻辑端口，用于连接堆叠成员的物理接口。
• 物理接口：用于IRF互联的高速接口（如万兆口）。

配置步骤

步骤1：配置成员设备优先级和编号

设置设备的IRF成员编号和优先级，确保主设备具有更高的优先级。

步骤2：配置IRF端口并绑定物理接口

创建IRF端口并将物理接口绑定到该端口，用于成员间互联。

步骤3：保存配置

保存配置并重启设备（若变更成员编号），确保配置持久化。

步骤4：激活IRF配置

激活IRF配置，使堆叠生效。

注意：

第二台设备需要先保存，后激活

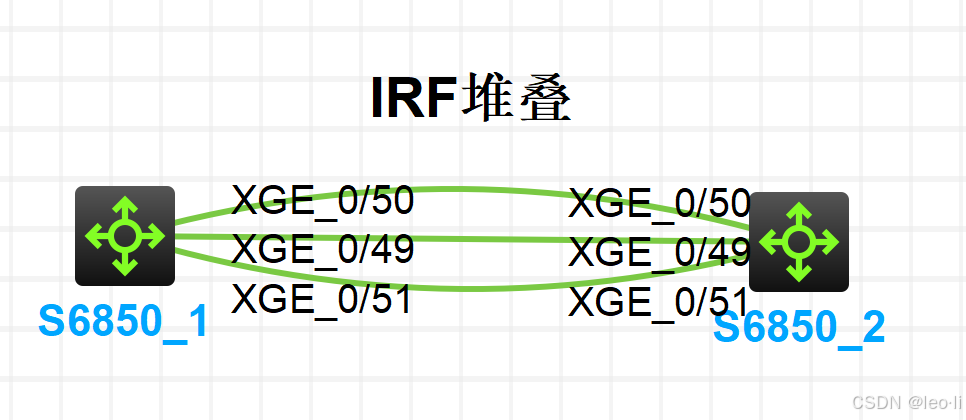

物理连接：确保IRF端口对应的物理接口通过堆叠电缆正确连接。

接口状态：配置前关闭接口（shutdown），绑定后再启用（undo shutdown）。

成员编号：更改编号后需重启设备生效。

一致性：两台设备的软件版本需一致，避免堆叠失败。

验证：配置完成后，使用 display irf 检查堆叠状态。

示例1：配置第一台交换机（Member 1）

# 设置IRF成员1的优先级为32（高优先级，通常为主设备）
irf member 1 priority 32

# 进入接口范围，禁用物理接口Ten-GigabitEthernet 1/0/49至1/0/51
[H3C]int range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]shutdown

# 创建IRF端口1/1并绑定物理接口
[H3C]irf-port 1/1
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet1/0/49  # 绑定接口1/0/49
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet1/0/50  # 绑定接口1/0/50
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet1/0/51  # 绑定接口1/0/51

# 重新启用物理接口
[H3C]int range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]undo shutdown

# 激活IRF配置
[H3C]irf-port-configuration active

# 保存配置（注意：save force缩写为save fo）
[H3C]save fo

示例2：配置第二台交换机（Member 2）

# 将成员1重新编号为2（需重启生效）
[H3C]irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y
Please reboot the device for the new member ID to take effect.

<H3C>reboot
Start to check configuration with next startup configuration file, please wait.........DONE!
Current configuration may be lost after the reboot, save current configuration? [Y/N]:y

# 进入接口范围，禁用物理接口Ten-GigabitEthernet 2/0/49至2/0/51
[H3C]int range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/51

[H3C-if-range]shutdown

# 创建IRF端口2/2并绑定物理接口
irf-port 2/2
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet2/0/49  # 绑定接口2/0/49
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet2/0/50  # 绑定接口2/0/50
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet2/0/51  # 绑定接口2/0/51

# 重新启用物理接口
[H3C]int range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/51

[H3C-if-range]undo shutdown

# 保存配置并激活IRF
[H3C]save fo

[H3C]irf-port-configuration active

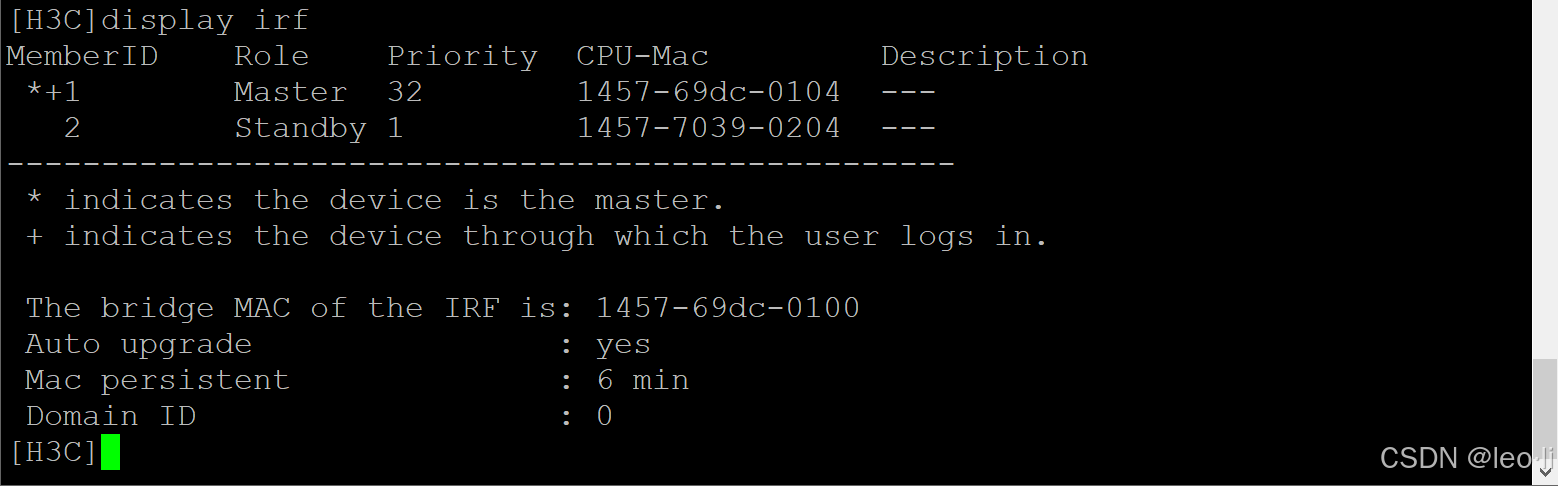

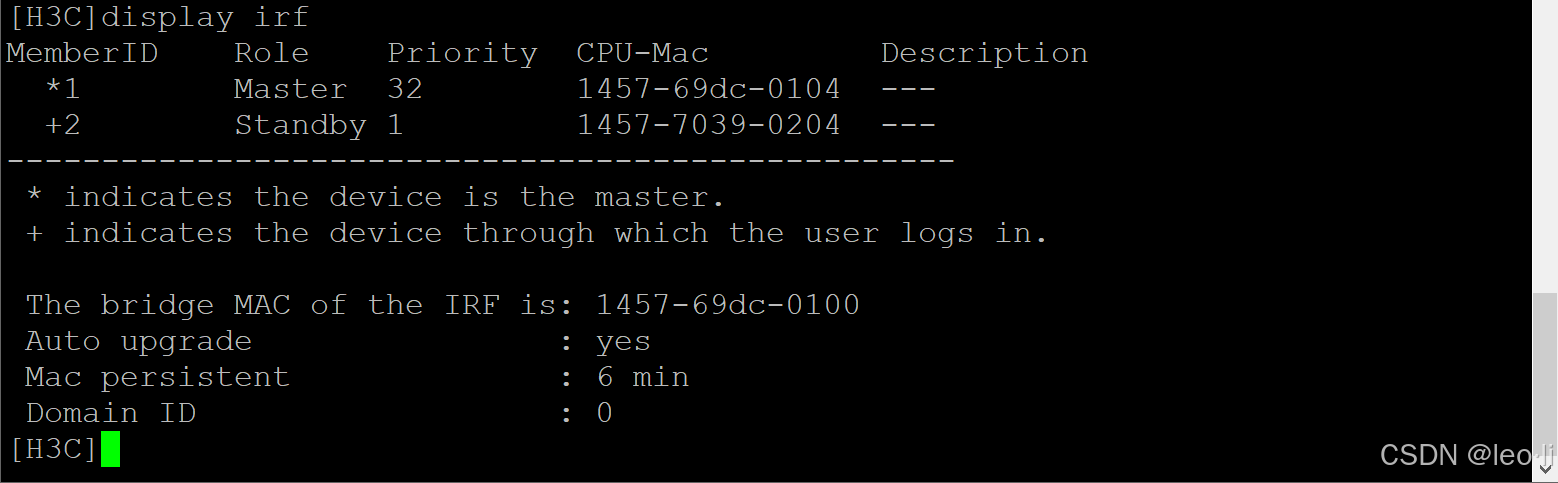

检查：
