使用xilinx SDI RX subsystem IP 及linux驱动相关问题

概述

sdi rx subsystem ip是xilinx提供的一个软核，它提供了较为完善的SDI数据接收功能，最新版本的sdi rx ip最高可支持12G模式，可选择native输出或AXI4 输出，在输出格式选择AXI4时，具体的工作线速率、PPC（pixels per clock ）、色彩格式等可通过软件配置。xilinx还提供了SDK端裸核驱动程序、也有linux的驱动代码。

在使用的过程中，务必要确认SDI RX subsystem IP的时钟是否与工作模式相匹配（该时钟是由GT恢复得到，若发现时钟不匹配，可检查GT的配置是否正确）。另外在linux驱动中，sdi 的驱动使用了V4L2 framework、media framework，挂载到了platform 总线驱动中。

值得注意的是：无论是裸机还是linux 的sdi rx驱动中，都有检测ST352数据包头，如果接收到的数据没有ST352包头，驱动将视其为无效的数据格式，导致数据接收失败。

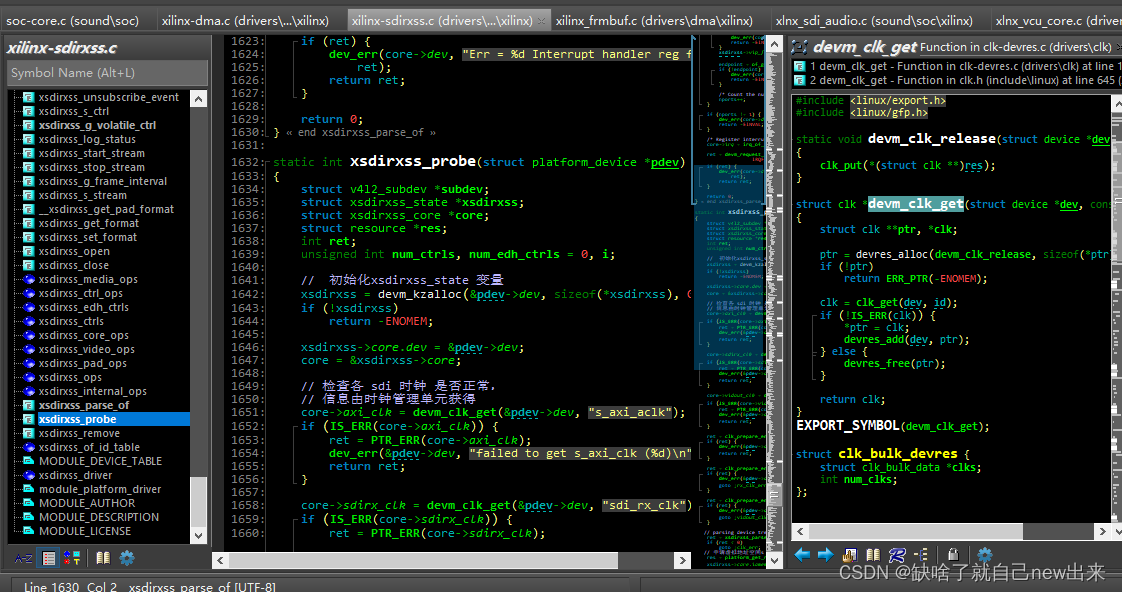

static const struct of_device_id xsdirxss_of_id_table[] = {
{ .compatible = "xlnx,v-smpte-uhdsdi-rx-ss" },
{ }
};

MODULE_DEVICE_TABLE(of, xsdirxss_of_id_table);

 static struct platform_driver xsdirxss_driver = {
.driver = {
	.name		= "xilinx-sdirxss",
	.of_match_table	= xsdirxss_of_id_table,
},
.probe			= xsdirxss_probe,
.remove			= xsdirxss_remove,
};
module_platform_driver(xsdirxss_driver);
