三极管(NPN):

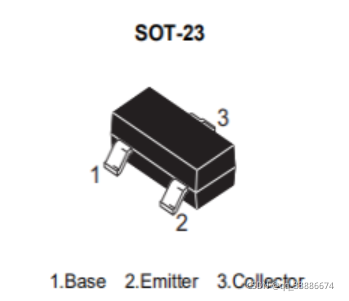

SOT-23封装(如下图),引脚定义1为基极(B) 2为发射极(E) 3为集电极(C)

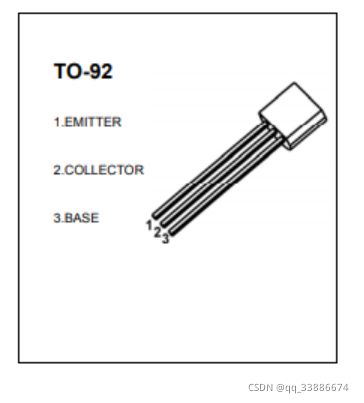

TO-92封装如下图),引脚定义1为 E极(发射极),2为C极(集电极),3为基极(B)
导通条件:Vc>Vb>Ve

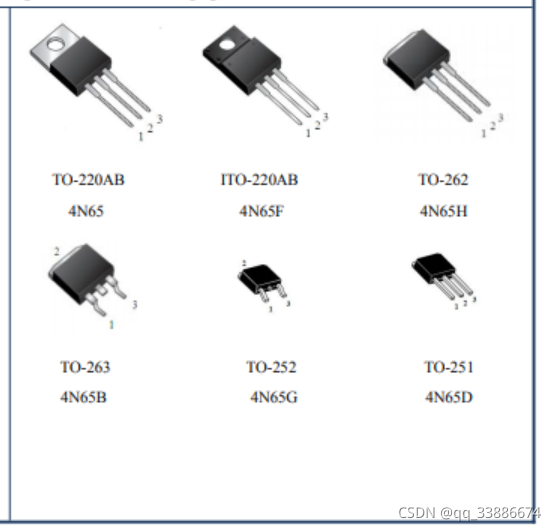

NMOS管:
引脚定义1为 G极(栅极),2为D极(漏极),3为S极(源极)
导通条件:Vgs>0
