N沟道MOS管脚位及符号G、S、D代表含义

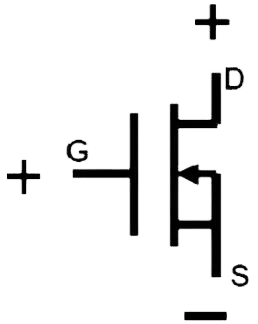

G：gate栅极；S：source 源极；D：drain 漏极。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。增强耗尽接法基本一样。

这是MOS管热释电红外传感器，那个矩形框是感应窗口，G脚为接地端，D脚为内部MOS管漏极，S脚为内部MOS管源极。在电路中，G接地，D接电源正，红外信号从窗口输入，电信号从S输出。

判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用：假如MOS管的G信号波形不够陡峭，在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率，MOS管发烧严峻，易热损坏MOS管GS间存在一定电容，假如G信号驱动能力不够，将严峻影响波形跳变的时间。

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。N沟道MOS管脚位。若发现某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和另外两个管脚是绝缘的。

判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试前
