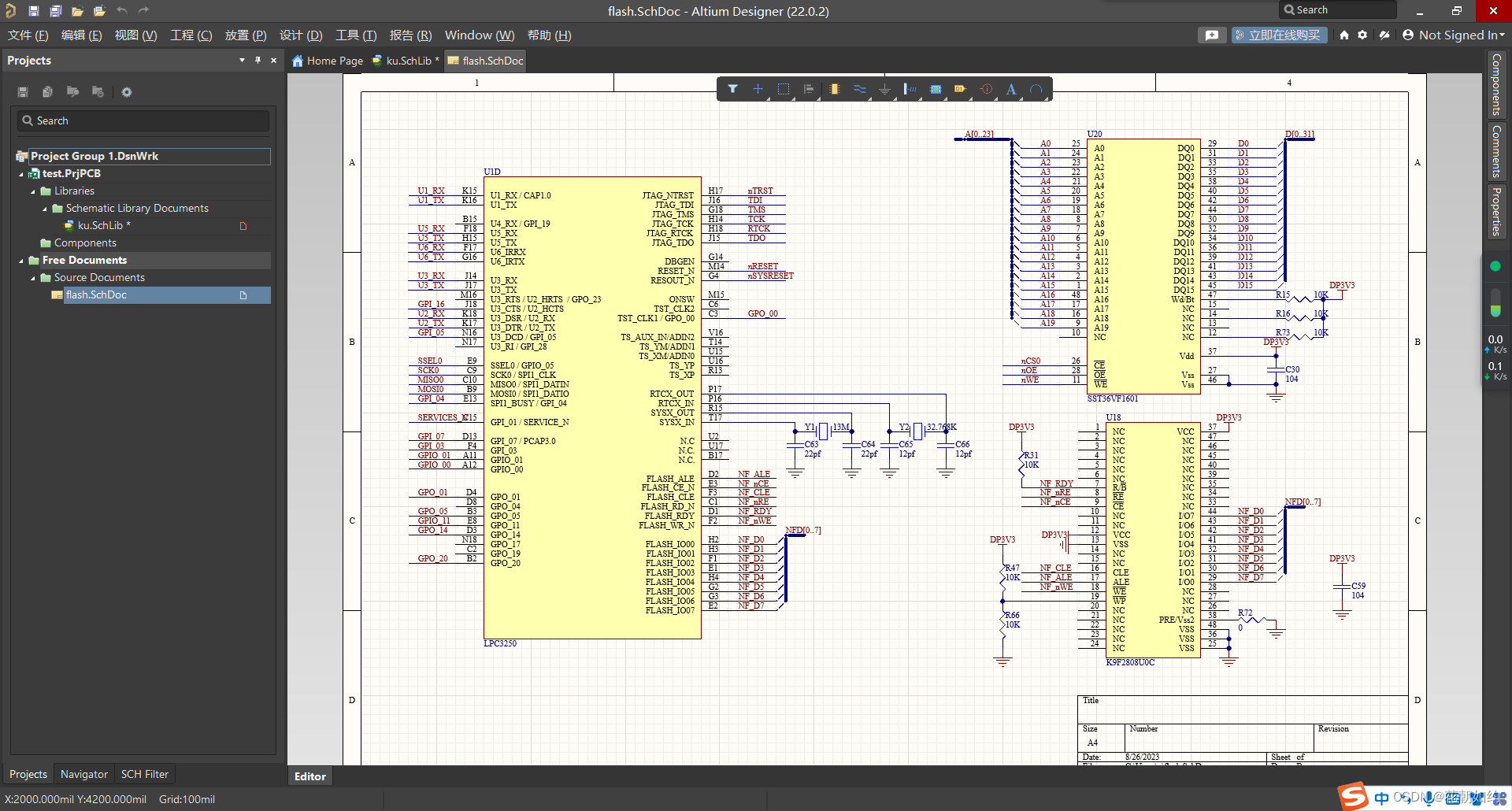

1，打开别人的原理图



2，生成原理图库

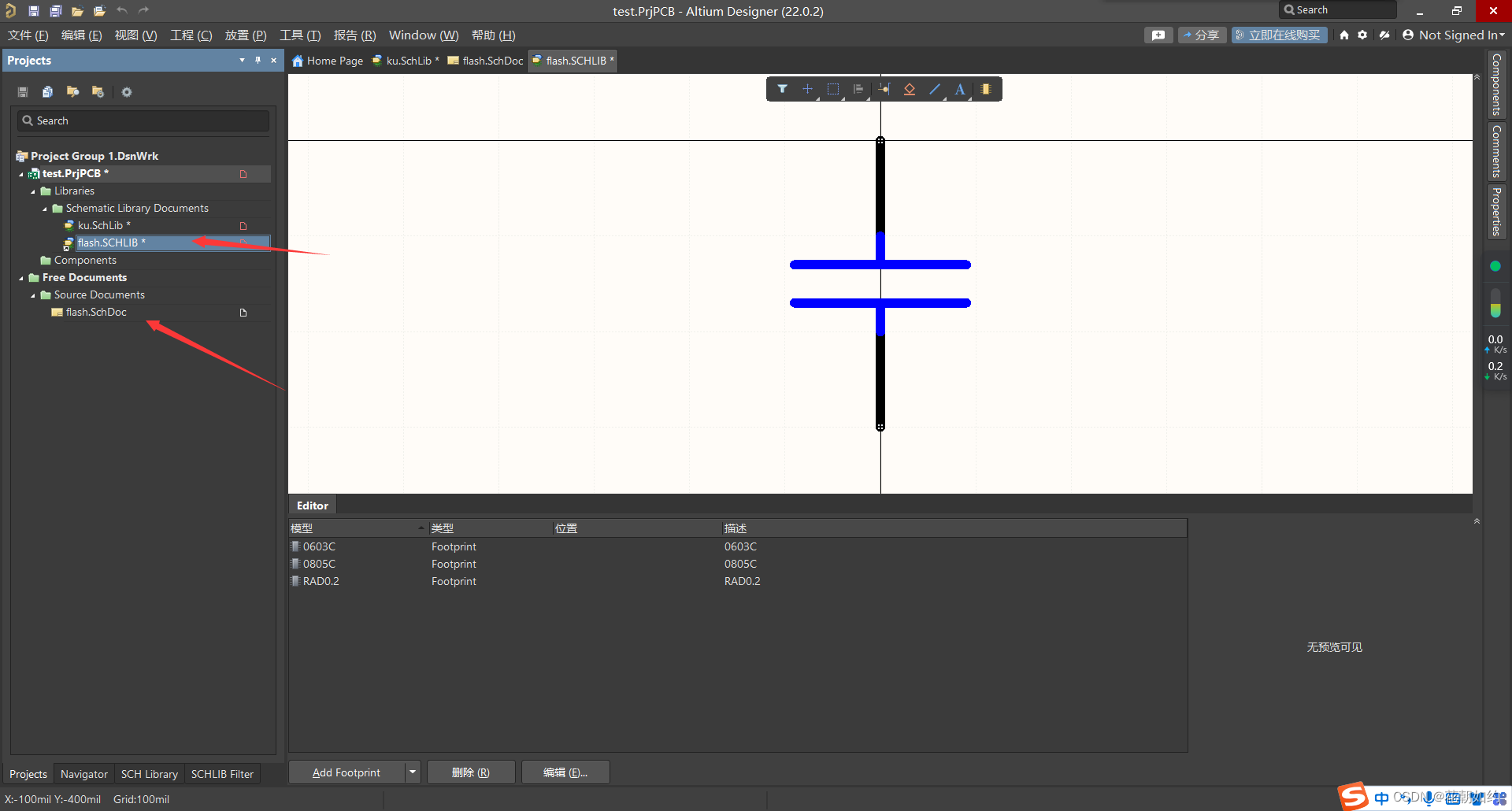

设计（快捷键D）——》生成原理图库M——》点击确定即可



就生成好原理图了

嘉立创下载导入同样的操作

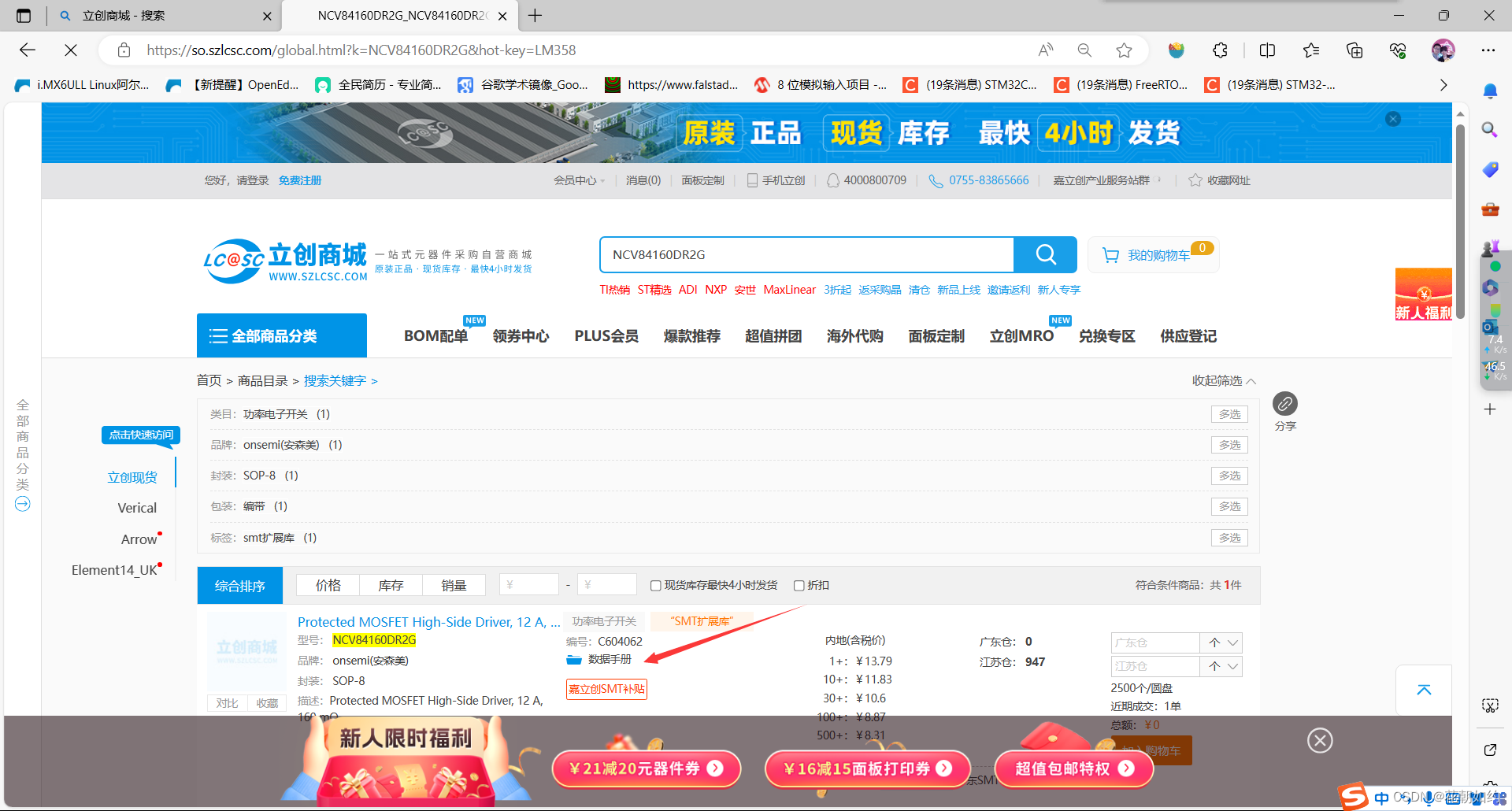

首先打开立创商城，找到元件

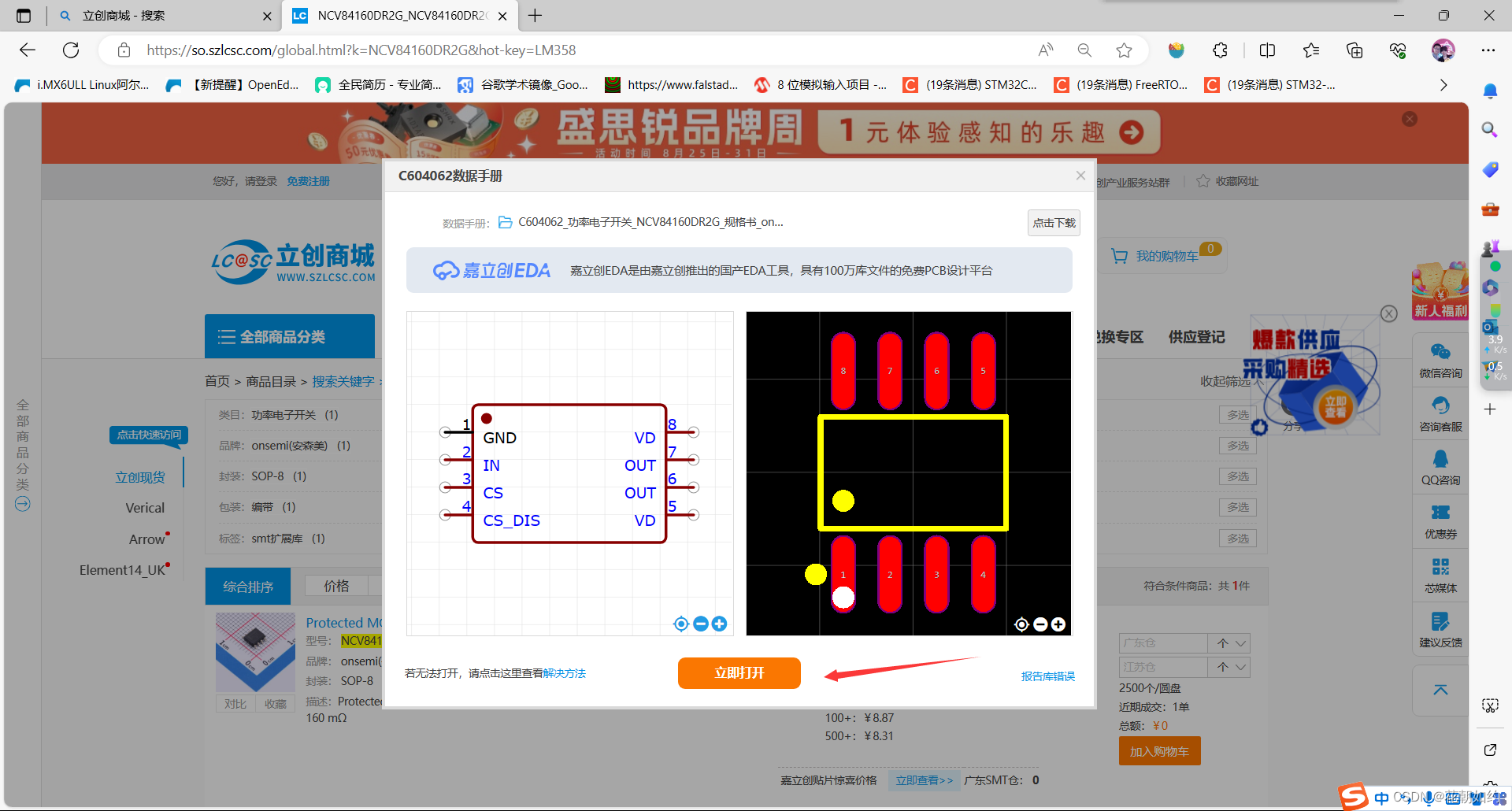

搜索，打开数据手册

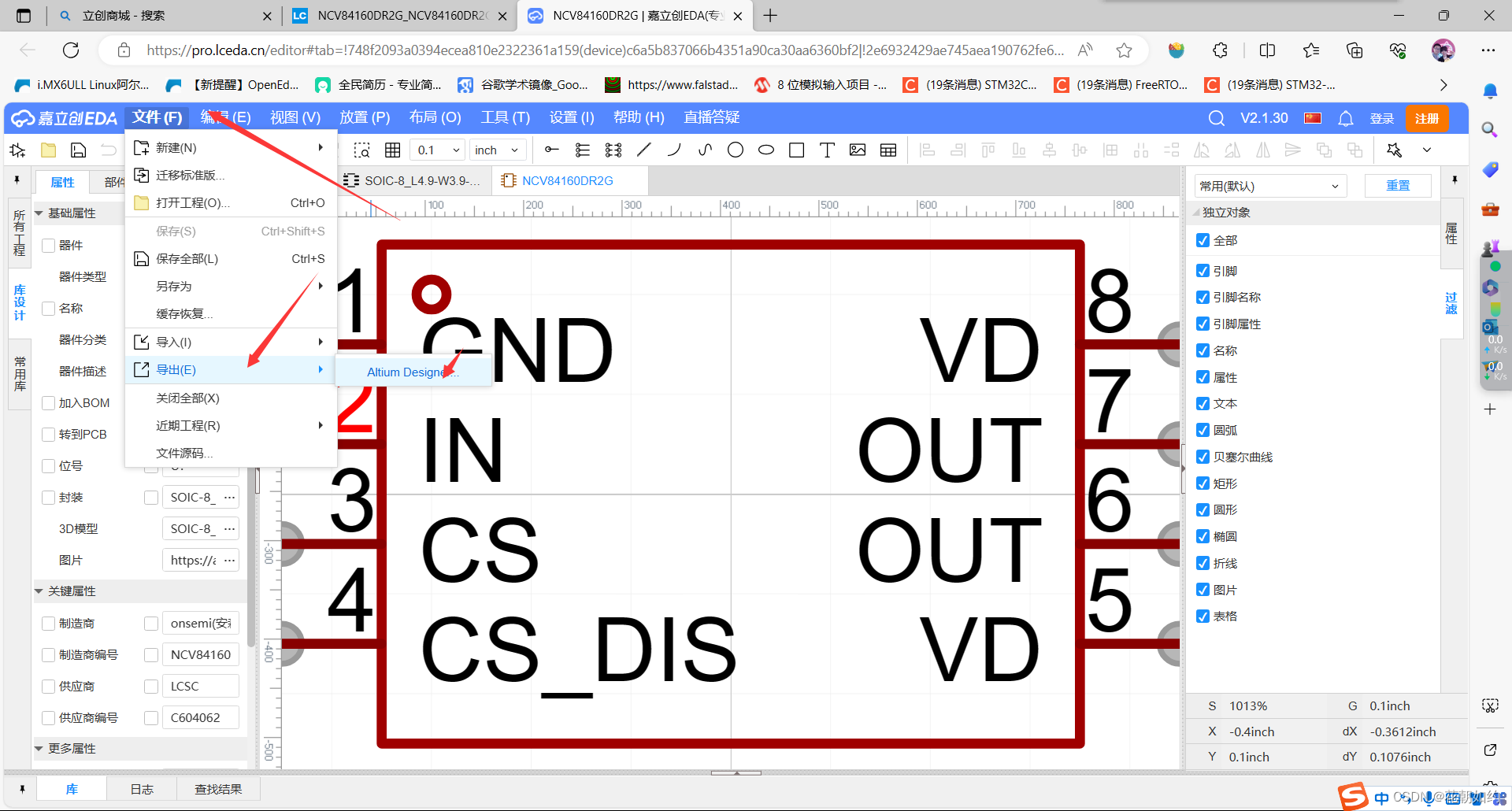

下载好库，打开重复以上操作即可，PCB封装同样操作。

根据需要拖动放入工程中，即可使用
