1. 数字孪生应用相关政策

数字孪⽣技术作为新型智慧城市建设的创新引领性技术，有利于打造孪⽣城市运⾏空间，强化城市⼤脑基础能⼒，实现全域时空数据融合。数字孪⽣技术在推动智慧城市建设⽅⾯的作⽤已越来越受到重视。2021年3⽉，国家“⼗四五”规划纲要明确提出要“探索建设数字孪⽣城市”，为数字孪⽣城市建设提供了国家战略指引。此后，国家陆续印发了不同领域的“⼗四五”规划，为各领域如何利⽤数字孪⽣技术促进经济社会⾼质量发展做出了战略部署。中国信通院产业与规划研究所数字孪⽣团队系统梳理了涉及数字孪⽣相关政策的“⼗四五”系列规划18篇，领域涵盖总体规划、信息技术、⼯业⽣产、建筑⼯程、⽔利应急、综合交通、标准构建、能源安全、城市发展等领域，共同展望“⼗四五”数字孪⽣发展新蓝图。——《中华⼈民共和国国民经济和社会发展第⼗四个五年规划和2035年远景⽬标纲要》。

在这里插入图片描述

2. IT运维工作面临的问题

以IT基础设施为主体的数据中心是保证用户业务正常开展、持续发展的关键，却面临着众多问题和挑战。

系统繁多

在日常运维作业中，一线运维人员需同时操作监控、动环及安防等多个子系统。然而，这些复杂的管理子系统难以实现统一监管，且各系统间缺乏必要的关联性和互通作性。

设备资产管理混乱

机房内的设备资产种类繁多，且频繁涉及上架、下架及迁移等操作。在进行这些设备调整的同时，还需维护资产管理表格或系统。目前，所有资产数据的维护工作均以表格形式进行，但这种方式难以直观展现设备的实际分布及机柜的占用状况。

信息量大

监控反馈的数据量巨大，查阅过程既耗时又费力。这些数据内容往往较为抽象，理解起来难度较大。此外，受限于传统的二维界面，想要在同一页面内完成大量数据的统计与对比工作，显得尤为困难。

缺少对应关系

设备与各类业务之间缺乏明确的对应关系，导致在处理业务时，难以将业务中涉及的设备与其物理实体有效关联起来。

人工成本高

二级数据中心在地理分布上较为分散，单体规模较小但数量众多，因此同样需要投入大量的人力和时间来进行巡查和维护工作。

故障响应不及时

当机房发生故障时，要通过设备IP和资产管理信息逐步排查告警设备位置，这项工作需要耗费大量时间，这导致故障响应速度变慢，难以及时进行处理。

在这里插入图片描述

3. 数字孪生数据中心建设的意义

因此，对于数据中心运营管理来说，如想管理得心应手，最终还需关注用户体验与交互。复杂的基础设施体系以及高可靠性、高可用性要求，给数据中心设计、建设、运维带来巨大挑战。数字孪生技术借助历史数据、实时数据、算法模型以及3D可视化技术等，实现对物理实体全生命周期的模拟、验证、预测、优化、控制。数字孪生技术在数据中心的应用将大幅提升数据中心可视化、智能化水平，给数据中心所面临的安全运营、高效管理等挑战带来极具竞争力的解决方案。

在这里插入图片描述

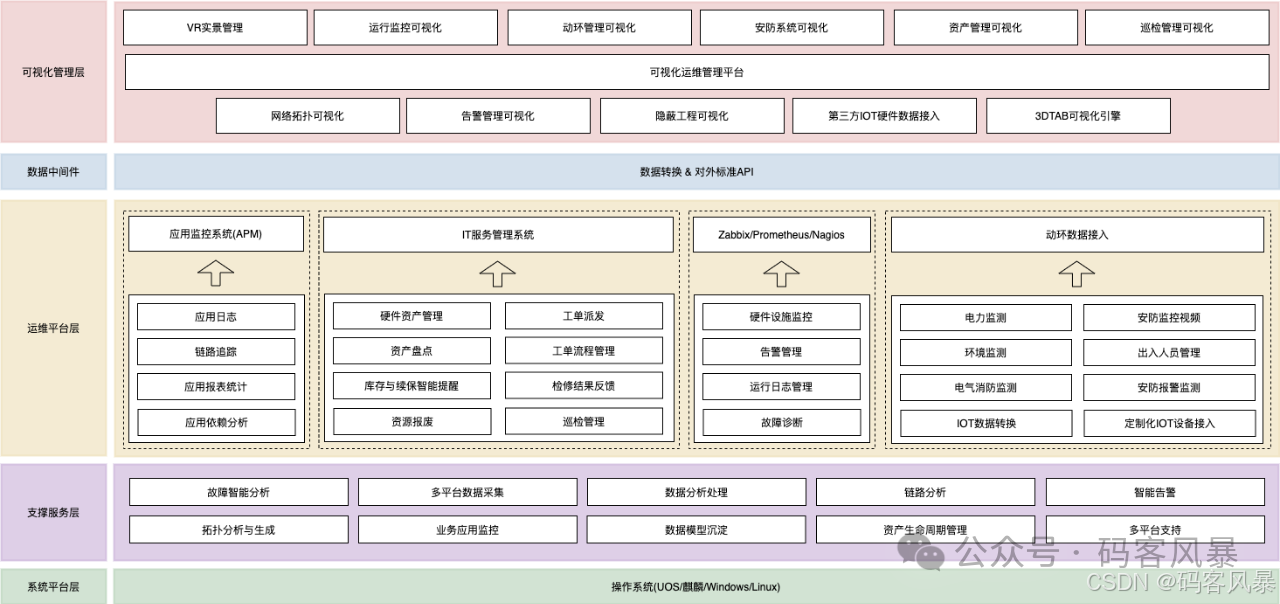

4. 数字孪生数据中心架构设计

在这里插入图片描述

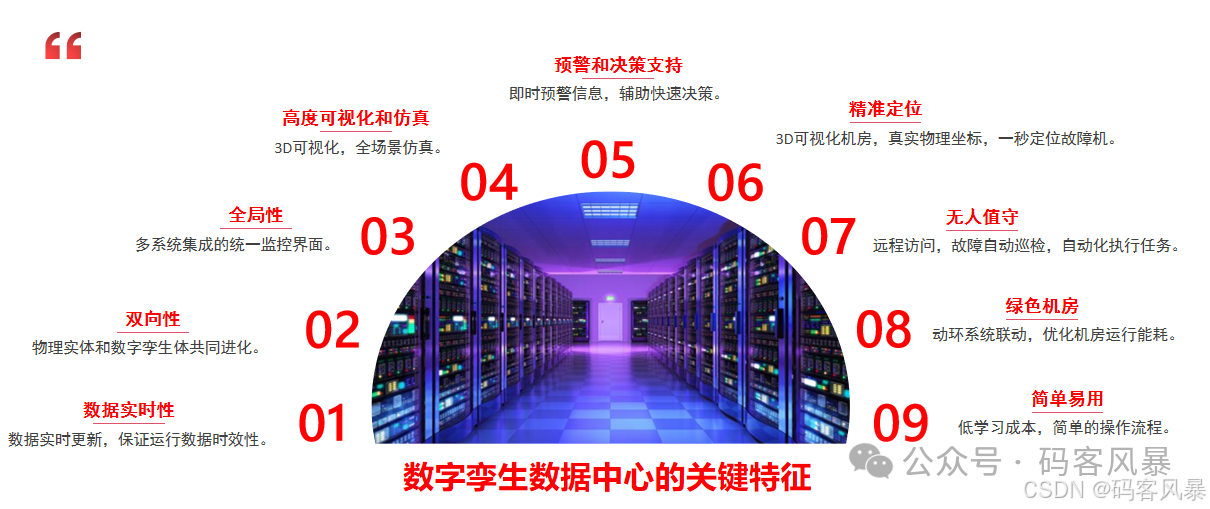

5. 数字孪生数据中心的关键特征

数据实时性：数据实时更新，保证运行数据时效性。
双向性：物理实体和数字孪生体共同进化。
全局性：多系统集成的统一监控界面。
高度可视化和仿真：3D可视化，全场景仿真。
预警和决策：即时预警信息，辅助快速决策。
精准定位：3D可视化机房，真实物理坐标，一秒定位故障机。
无人值守：远程访问，故障自动巡检，自动化执行任务。
绿色机房：动环系统联动，优化机房运行能耗。
简单易用：低学习成本，简单的操作流程。

在这里插入图片描述

6. 数字孪生数据中心的核心能力

6.1. 3D 引擎

为解决数据中心面临的流程复杂、抽象度高、直观性差及透明度不足等问题，我们提供了一套创新的3D可视化数据解决方案。该方案依托3D可视化技术，推动数据中心向智能化转型。以数字孪生技术为核心，结合自主研发的“3D TAB”引擎作为底层支撑，我们构建了一个可视化管理平台，用于开发多种可视化功能。此平台能够实现对数据中心的全方位管理与运营，确保所见即所得，进而显著提升数据中心用户的管理效率。

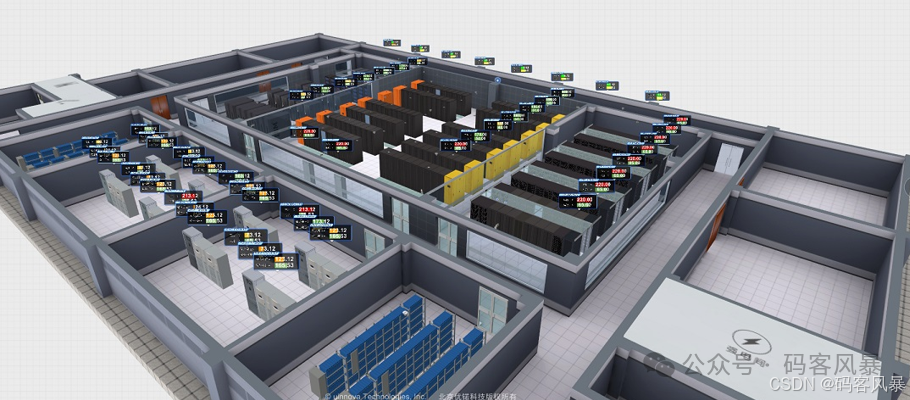

6.2. 全场景仿真

运用数字孪生技术，我们构建了全场景仿真模型空间，该空间支持旋转、位移等丰富的三维交互操作。此空间具备从园区至机房至机柜乃至具体设备的层级下钻功能，确保了从全局到细节的全面覆盖，助力运维工作实现精细化管理目标。此外，我们的可视化方案还集成了与各厂商监控管理系统的数据同步接口，使管理者能够在仿真空间中实时查看并管理所有设备。

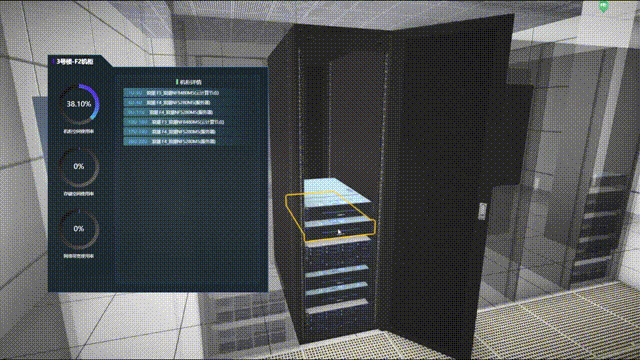

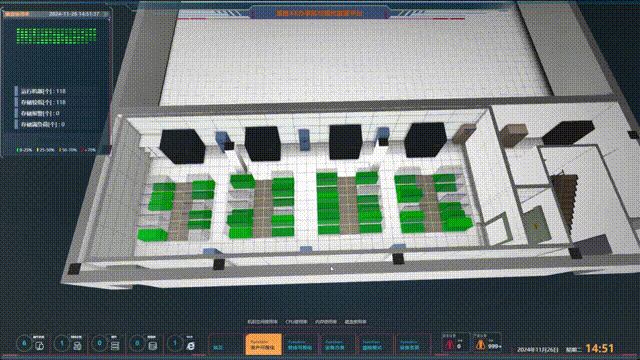

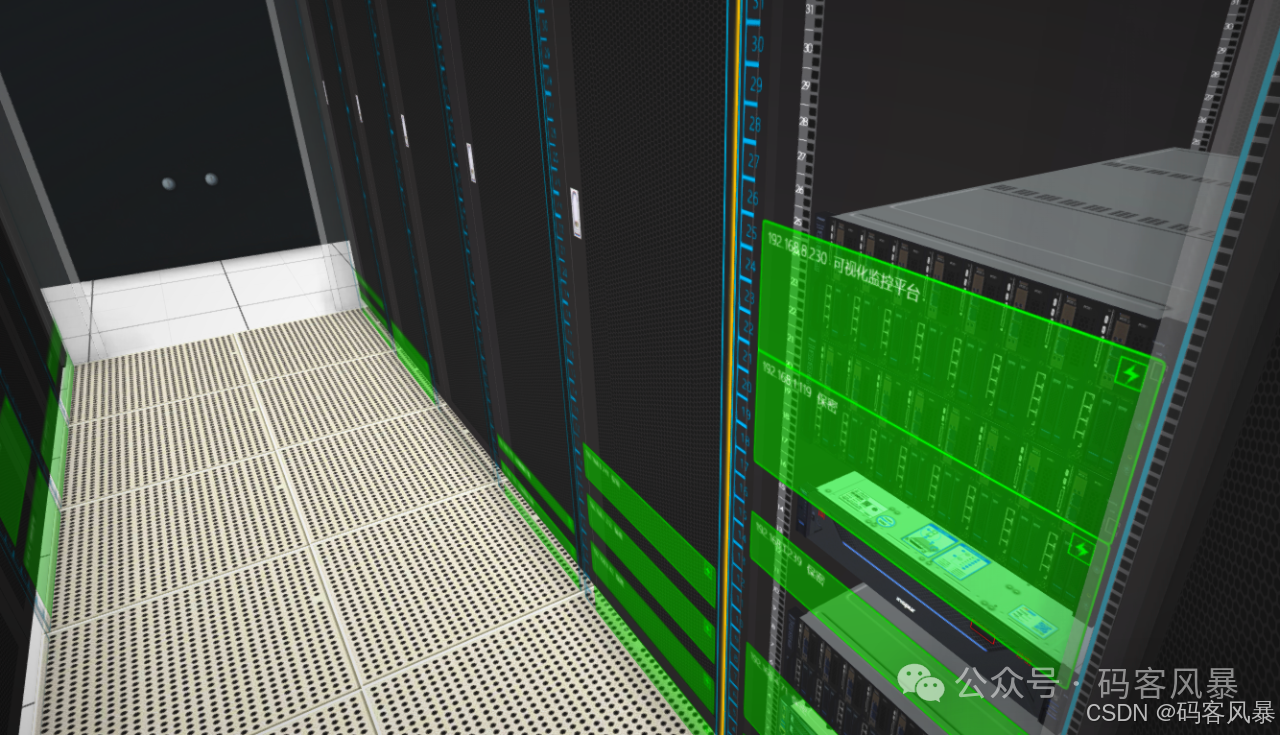

6.3. 资产管理可视化

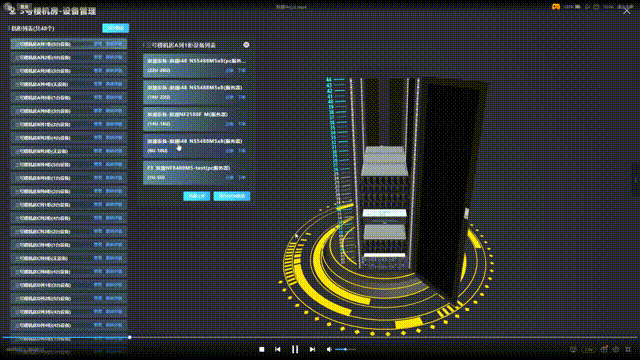

资产管理系统与数字孪生体实现了数据同步，确保两者在资产增减和运行状态上保持一致，并通过3D可视化的形式进行展现。在可视化系统内，管理人员可以清晰地查看机柜的占用状态、各类设备的数量、设备的U位位置以及其他资产信息。这有助于管理人员更有效地规划数据中心的空间扩展、设备升级和维护工作。

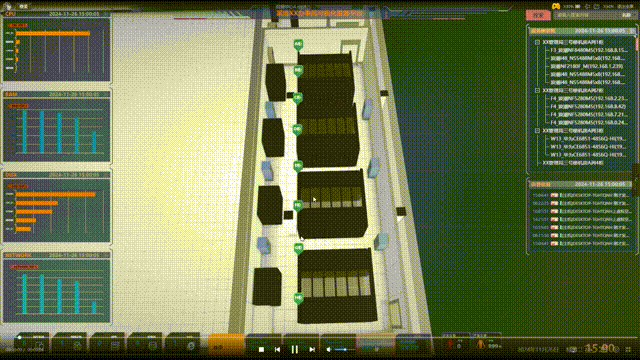

6.4. 监控数据可视化

在数据中心的可视化系统中，我们打破了设备监控数据与数字孪生体之间的隔阂。通过运维监测系统，能够实时捕获设备的运行状态数据，涵盖CPU使用率、内存使用率、磁盘使用空间、磁盘读写速度、网络速率以及网络连接链路等关键指标。同时，利用设备的专用管理口，我们还能进行硬件故障检测。随后，系统会对这些关键数据进行统计与计算，并在虚拟空间中以直观的可视化方式呈现，从而助力运维人员迅速调配和优化运算资源。

6.5. 告警管理可视化

通过与运维监控平台的无缝对接，系统能够即时探测到设备的异常状况，包括硬件故障、网络拥塞及设备连接中断等，进而显著增强设备的稳定性和可靠性。一旦触发告警，利用物理实体与数字孪生体之间的精确映射关系，管理人员可以迅速锁定告警设备的实际物理位置，无需再通过繁琐的表格查询，从而大幅缩减故障排除的时间成本，提升运维工作的响应速度和应对突发事件的能力。

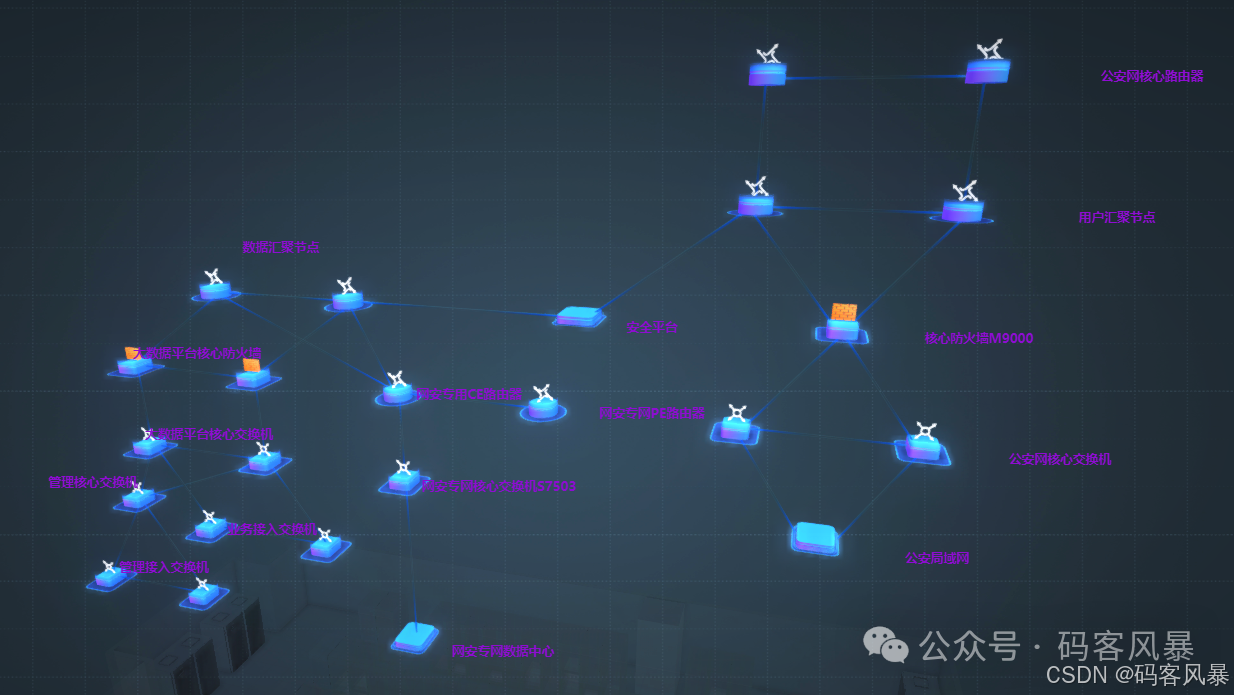

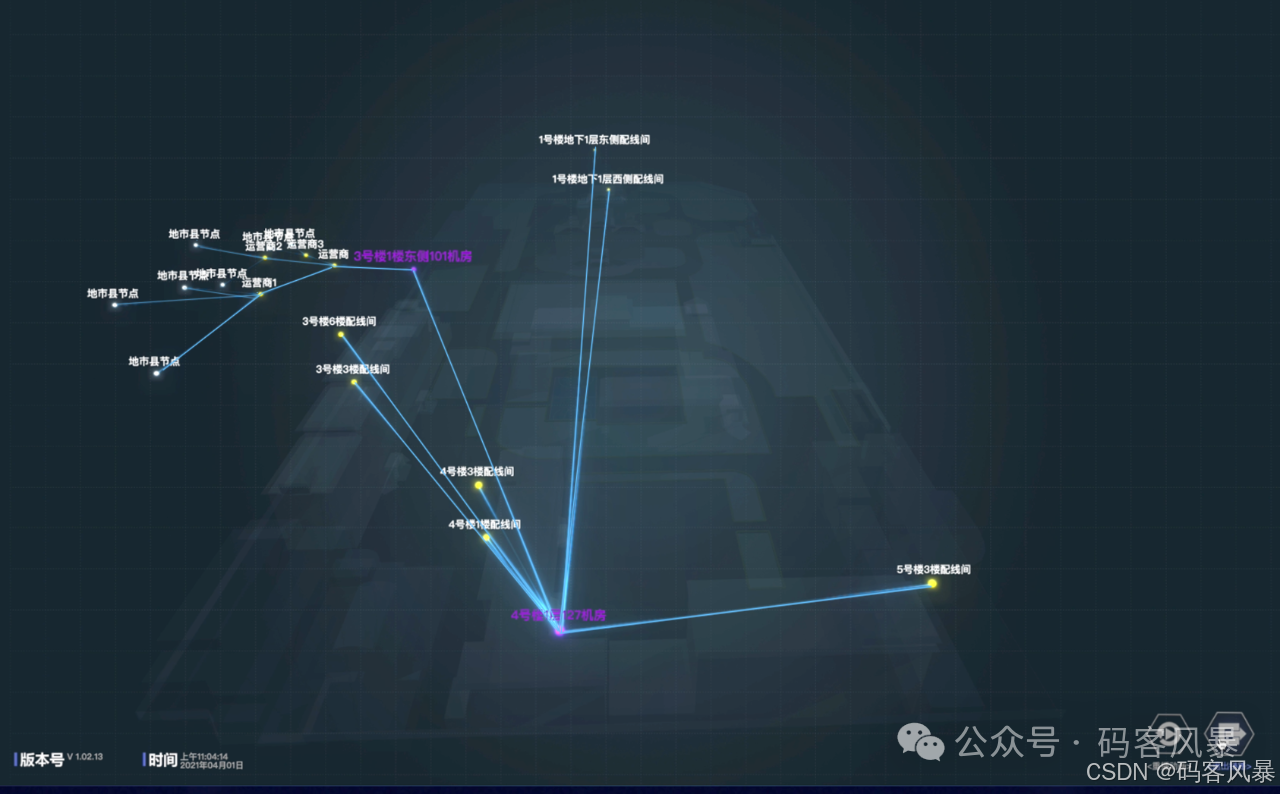

6.6. 网络拓扑可视化

该系统配备有网络拓扑自定义编辑工具，允许用户根据特定的业务需求，对网络管理拓扑图进行直观的可视化编辑。此外，用户还能基于既有的网络拓扑图，定制专属的网络拓扑监控大屏，以便实时追踪并监控各个网络节点的连接状态及运行情况。

6.7. 动环管理可视化

在数据中心的建设过程中，电力系统、空调系统以及温控系统均由专业设备厂家负责构建，并由集成商进行统一整合。随后，通过动环系统，这些不同类型的设备被分类管理。然而，当前现状是，运维人员需要频繁地在多个页面间切换，才能查看各类设备的运行数据。为了解决这一问题，我们可以将动环厂家提供的所有监控数据接入系统，从而构建一个统一的动力环境系统可视化监控界面。进一步地，我们将这一界面与IT设备的监控场景相融合，实现在同一场景下同时展示动环数据和IT设备的监控数据。这一举措将显著提升运维工作的整体监控效率。

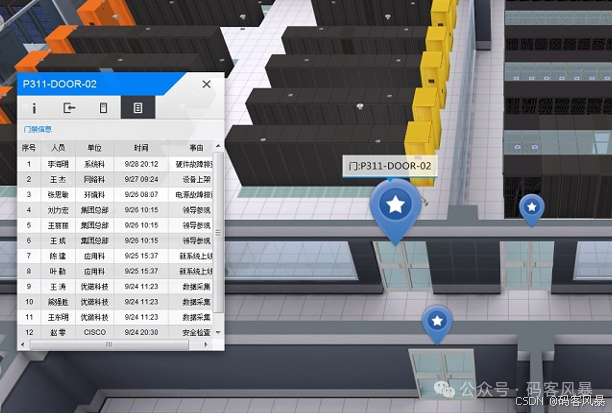

6.8. 安防系统可视化

数字孪生数据中心能够将门禁系统、烟雾探测器以及监控摄像头等设备的信息整合至三维可视化平台上。这一平台以直观的方式展现了安防设备的物理布局，用户仅需通过简单的鼠标点击操作，即可轻松读取设备信息并实现对设备的控制。

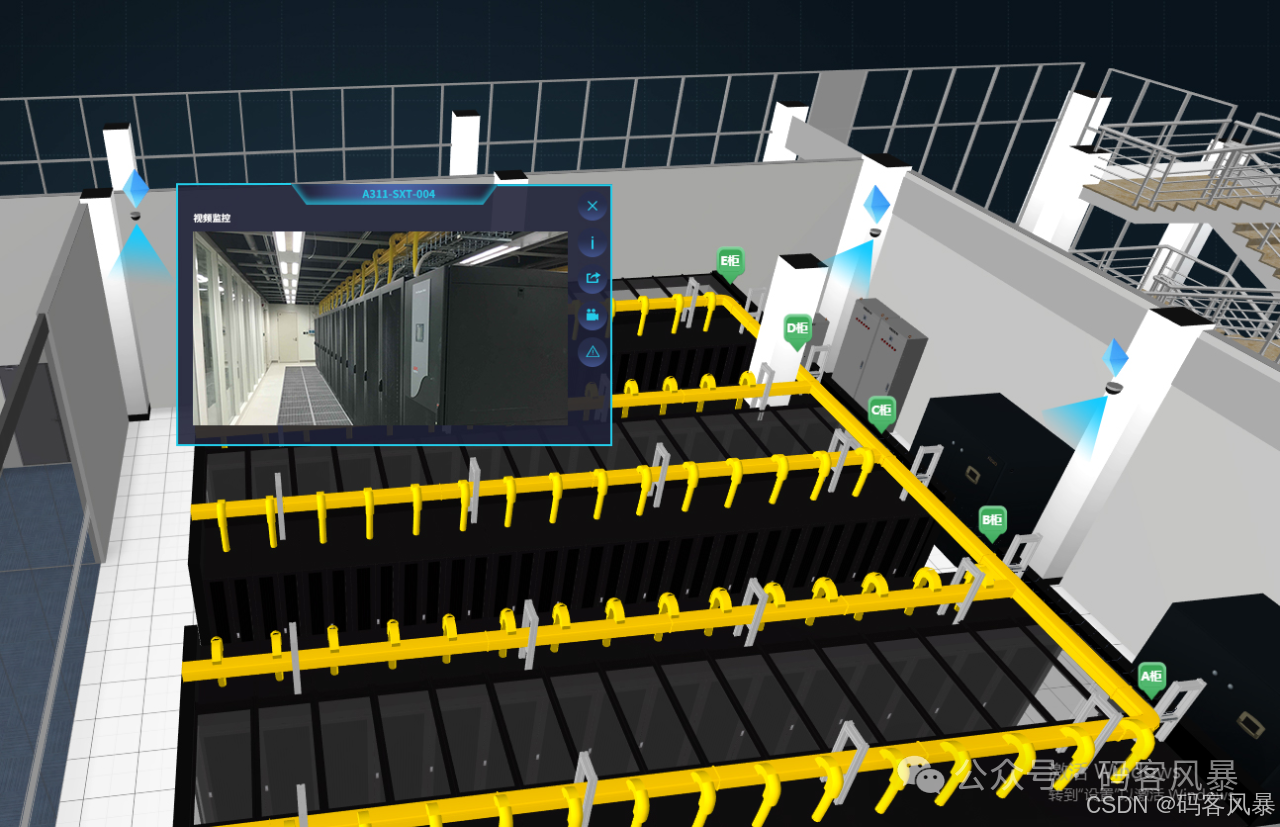

6.9. 无人值守

数字孪生数据中心凭借其监控数据的实时传输能力，结合全仿真场景技术，成功实现了数据中心的远程访问、远程监控以及第一人称漫游巡检等功能。这一功能首先为企业领导层提供了直观了解运维工作成果的便捷途径，使他们能够迅速把握整体运维状况。其次，它助力大型集团数据中心运维人员详尽掌握外地数据中心的运维细节，提升了管理效率。此外，该系统还能利用现有安防摄像头资源，制定自动化的机房安防摄像头轮巡计划，确保在规定时间内对所有摄像头进行逐一巡检。一旦发现异常物体，系统会立即上报并精确定位异常位置，从而实现了数据中心的远程访问和无人值守的高效运维能力。

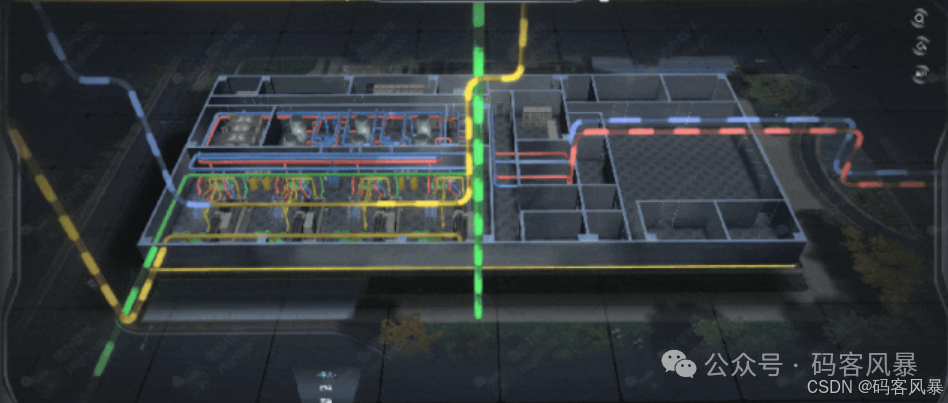

6.10. 隐蔽工程可视化

在机房建设过程中会有大量的图纸数据留存，查阅图纸需要复杂的申请流程。但是，机房隐蔽线路的维修必须要有相应的图纸资料作为依据，这些资料还不属于机房IT运维的工作范围。所以，隐蔽线路故障的维修效率极低。我们会根据机房建设的图纸数据，在可视化环境中搭建隐蔽工程的施工内容、还原施工位置，例如隐藏在墙壁和地下的电力接线、网络接线等。维修人员不必查阅图纸，在机房的可视化空间中就可以直观的查看工程资料，定位施工地点，降低隐蔽工程维修难度。

在这里插入图片描述

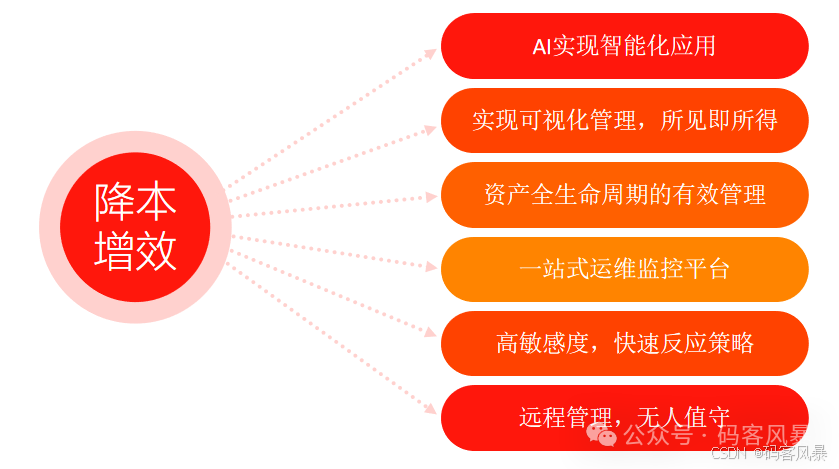

7. 数字孪生数据中心建设目标

通过构建数字孪生数据中心，可以实现多项关键能力的提升：智能化应用、全可视化与透明化管理、资产全生命周期管理、一站式运维监控平台、高度敏感的故障判断能力以及远程管理能力。这些能力旨在显著降低人工成本与时间成本，确保企业运维工作能够高效运行。最终，我们的目标是实现企业的“降本增效”，推动运维工作迈向更高的效益水平。
