倒立摆控制与仿真动画展示

公式和图片需要交叉引用，所以正文用$\text{LATEX}$写，一并放到代码仓库里，不适合$\text{LATEX}$的动图和链接放到博客里。建模仿真使用 simucpp，仿真效果展示使用 EGE，波形图展示使用 matplotlib。
下文的倒立摆如果不特别说明就指单摆。
代码 https://gitee.com/xd15zhn/inversependular
博客 倒立摆控制与仿真动画展示
视频 https://space.bilibili.com/344268817/channel/seriesdetail?sid=2023589
具体的分析见$\text{LATEX}$生成的PDF https://gitee.com/xd15zhn/inversependular/releases

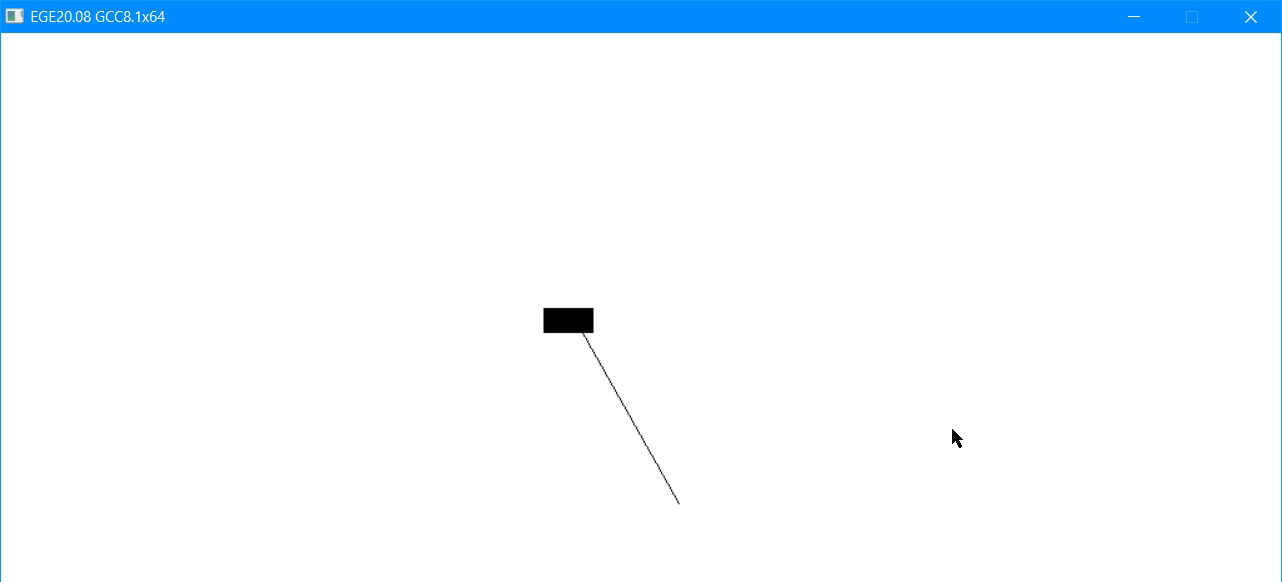

下面是不施加任何输入的情况，建模使用的是原本的非线性模型，全角度都是符合实际的，设计控制器时才线性化。

PID只使用比例控制结果如下。以后我再看看能不能算出来最合适的PID参数。

我在录视频的时候因为做不到先点录屏再开始仿真，所以我把仿真设置成循环的，下面的视频有的一开始是一段循环的末尾，请耐心看完下一个循环。
使用LQR只控制角度时如下，速度和位置不受控制。矩阵都是二维的，可以手算出结果。

倒立摆角度控制

使用LQR同时控制位置和角度结果如下。

倒立摆LQR控制

倒立双摆参考《Robust Adaptive Control》例2.2.1，不施加任何输入的情况如下，出乎意料的是它竟然不像单摆那样形成一个循环，时间再长点就跑出画面了，感觉有点混沌系统或者三体问题的味道。

倒立双摆仿真

这次不控制位置了，只希望稳定时速度为0就行。结果如下

倒立双摆LQR控制

参考链接

其中链接[4]给了一篇求解代数Riccati方程的论文。

1. 机器人机械结构之倒立摆模型
2. 一阶倒立摆的PID控制和LQR控制
3. LQR控制算法推导以及简单分析
4. 代数Riccati方程的数值算法
5. 当我们谈“最小相位系统”时究竟在谈什么？
6. 13. 稳定裕度
7. http://www.kostasalexis.com/lqr-control.html
8. Linear Quadratic Regulators
9. Linear Quadratic Regulator (LQR) With Python Code Example

代码仓库文件结构

  ├── cppcode: 仿真程序
  │     ├── controller.hpp: PID控制器和LQR控制器
  │     ├── pendulum.hpp: 倒立单摆和倒立双摆的数学模型
  │     ├── singleip.cpp: 倒立单摆的简易PID控制和LQR控制
  │     ├── linear.cpp: 倒立单摆的线性化模型，用于与非线性的数学模型比较确定线性化的计算过程是否正确
  │     ├── doubleip.cpp: 倒立双摆的LQR控制
  │     └── seriespid.cpp:串级PID控制倒立摆
  ├── latexcode: 数学模型与控制算法推导
  ├── pythoncode: 计算控制器参数，绘制bode图等
  │     ├── riccati.py: 求解Riccati方程函数
  │     ├── zhnbodeplot.py: 绘制伯德图函数
  │     ├── calc1.py: 计算二阶LQR控制器参数
  │     ├── calc2.py: Riccati方程计算四阶LQR控制器参数
  │     ├── calc3.py: Riccati方程计算倒立双摆的五阶LQR控制器参数
  │     ├── bodeangle.py: 内环PID控制的伯德图
  │     └── bodeoutangle.py: 外环PID控制的伯德图
  ├── CMakeLists.txt:
  ├── build.bat: 为了vscode里编译方便
  └── README. md:这篇博客的内容
