Dynamo读取cad图快坐标，匹配地形种树

今天分享一个已经完成很久的小程序，但是却又比较尴尬的程序。目前可以实现的是读取cad的图块坐标和名称，匹配地形的高度和项目的族，自动放置族，如种树、放置路灯、雨污水井等。但是。。。我们先看下基本操作视频，后面说下目前存在的问题。

Dynamo匹配地形种树

先来说说基本思路吧！首先是通过koz的LinkDWG节点包，读取CAD中图块的坐标和名称，这个方式就比较多了，有兴趣可以去知乎看koz关于LinkDWG的介绍。

拿到坐标点后，我们可以把这些点Translate到一个新的高度，留着备用。

然后整理图块名称，用来匹配项目中的族，这里的前提是cad中的图块名称和族是对应的。然后就可以利用FamilyType.ByName得到所需的族。

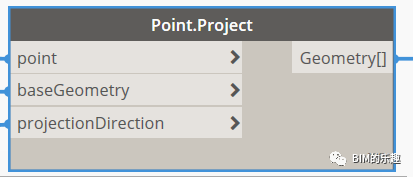

之后就是目前的问题所在，我们知道Revit里的地形，在Dynamo中，被识别为Topography，而我们接下来匹配地形高度所用对的节点是Point.Project，这里需要输入一个Geometry，但是Topography直接提取Geometry的话，得到是一堆曲线和Mesh，这里就需要把Mesh转换成surface。

基本思路就是这样，然后就是通过哪些节点来转换的问题了。首先我想到了Chynamo中的ToPolySurface-SpringNodes节点，测试了几次，直接在Revit中用点创建的地形没问题，但是通过Civil 3D导入的地形，无法转换。

于是就通过Spring里的Mesh.ToPolySurface节点转换，这里能够实现将Mesh转换为Surface。

搜了搜，在节点包Zhukoven里，也有个ZK.Topography.PolySurface可以将Topography转换成surface，好像挺多的这种节点，没在过多测试。

现在的主要问题，就是Mesh在转换Surface的过程，地形超过一定尺寸，或者导入的地形点过多，都会出现Revit致命错误或者闪退，无法完成这个转换过程，比较尴尬。


我的方法是将地形不断的简化，凑合可以完成部分任务，但是过于复杂的地形，简化完就平了。。。就平了。。。就没法用了。。。

当前面几步都完成以后，就利用下面这个节点放置族就行了：


基本思路很简单，但是每次都卡在转换Mesh这里，毕竟需要批量种树的地形基本都比较大，后续会继续研究下，看有没有好的办法解决这个问题。

好了，今天得分享就到这里，如果你有更好的解决办法，欢迎一起交流哦~
