GD32 DAC+TIMER+DMA实现正弦波

一、目的

1.使用GD32的DAC、TIMER、DMA实现正弦波

二、原理

1.正弦波：周期一定，相同时间间隔时能够取得不同的数值（符合SIN函数）。

二、芯片功能组合实现SIN

1.DAC：能够输出不同的电压值（0-3.3v）

2.TIMER：能够提供均匀的时间

3.DMA：能够将数据从存储器传输到外设而不占用CPU资源

4.SIN数据：本工程中使用的是“野火”DAC正弦波工程中提供的正弦数据

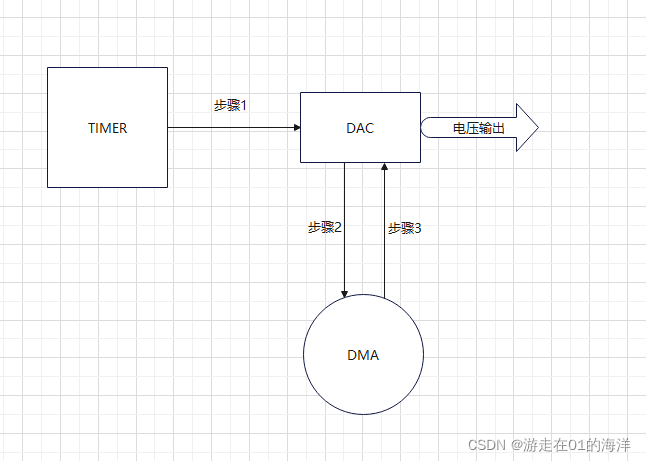

四、GD32实现正弦波的步骤图

1.步骤一：定时器按固定间隔触发DAC

2.步骤二：DAC被触发后，发送DMA请求

3.步骤三：DMA接收到DAC请求后，将一个数据发送到DAC的数据保持寄存器中

4.步骤四：DAC被外部触发后，会将DAC数据保持寄存器中的数据转移到数据输出寄存器中，输出数据对应的电压

五、实现环境

1.引脚：PA4

2.芯片：GD32F103X

3.开发板：GD32103C-START

4.显示环境：数字示波器

-----------------------------详讲GD32中DAC+TIMER+DMA如何实现------------------------------

六、DAC（基础：可以将数据转换为模拟输出电压）

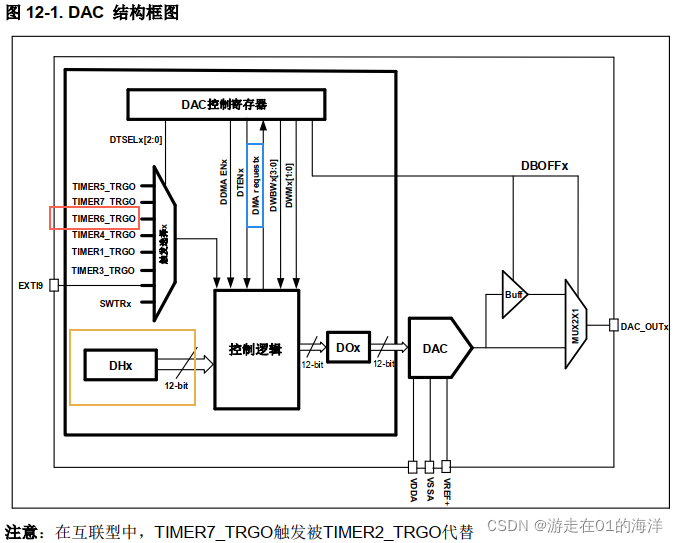

1.DAC结构图

1）TIMER6_TRGO，为外部定时器触发；配置触发源时选择它，对应函数：timer_master_output_trigger_source_select（）

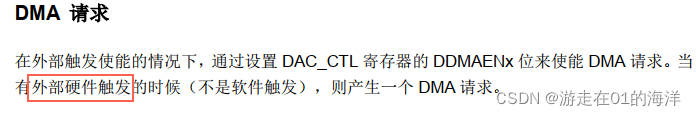

2）DMA requestx，DMA请求；在有外部触发同时DAC中的DMA功能使能后，会发送DMA触发请求，对应函数：dac_dma_enable（）

3）DHx，DAC数据保持寄存器；用于保存将要转移到输出寄存器(DOx)的数据，及下一个输出的数据。在DMA传输时，这个寄存器就是DAC的接收地址。

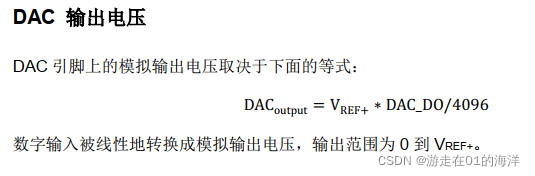

2.DAC输出电压的计算

七、TIMER6（基本定时器）

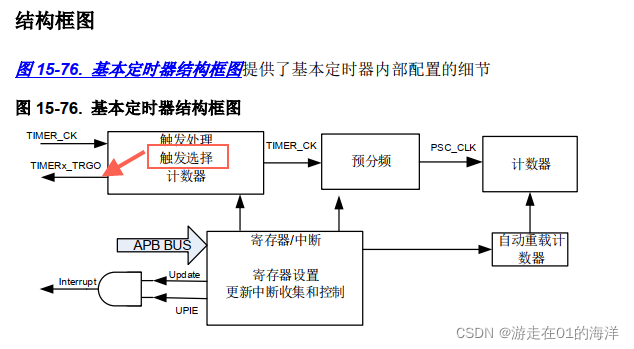

1.结构图

1）触发选择，这里说的是主输出的触发源要选择相应的参数，之后发送TIMERx_TRGO触发信号；对应函数：timer_master_output_trigger_source_select

2.相应参数如何选择（老实说这个比较坑，在文档的功能说明中没找到，是直接看寄存器才发现的，-_-||）

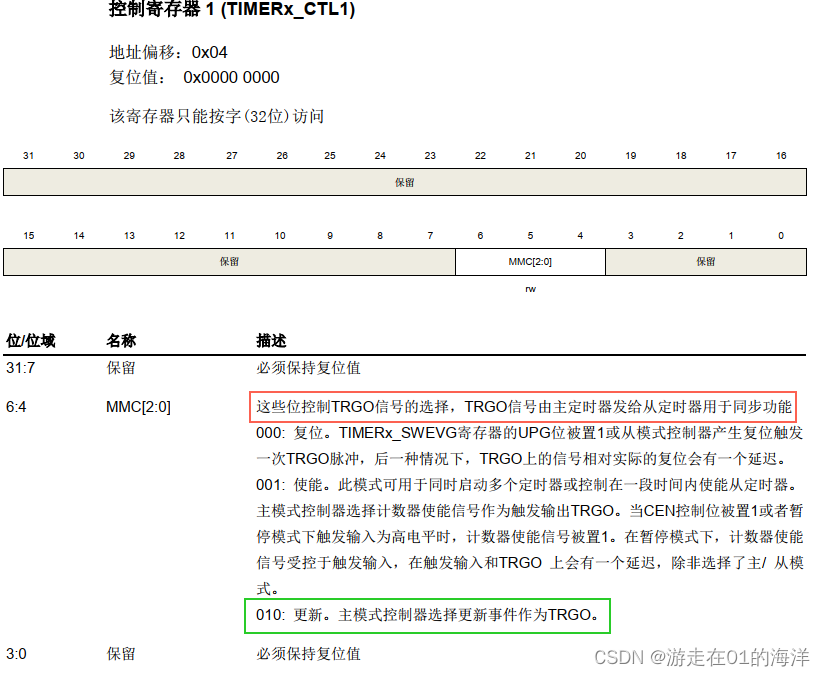

1）TIMERx_CTL1，就是进行同步时需要进行配置的寄存器

2）MMC，中选择更新（010）为定时器触发TIMERx_TRGO的时间。对应函数：timer_master_output_trigger_source_select

3.为什么要选择更新（010）为定时器触发？？？

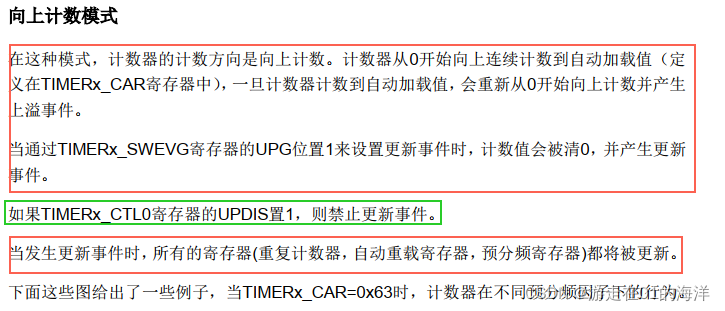

1）阅读资料可知，定时器一旦超过阈值（自动重装载值），就会产生更新事件，同时更新所有寄存器。

2）结论是，更新事件发生时，时间已到设定的时间，反复实现更新事件就会产生定时触发TIMERx_TRGO。

3）防止额外因素，使能定时器更新事件；对应函数timer_update_event_enable



八、DMA

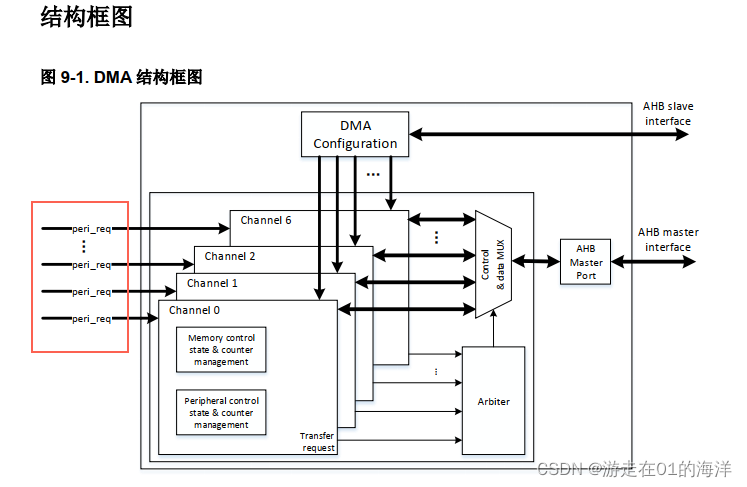

1.结构框图

2.DMA传输步骤

1）从源地址读取数据

2）之后将读取的数据存储到目的地址

3.DAC和DMA是如何配合，实现数据的传输的？

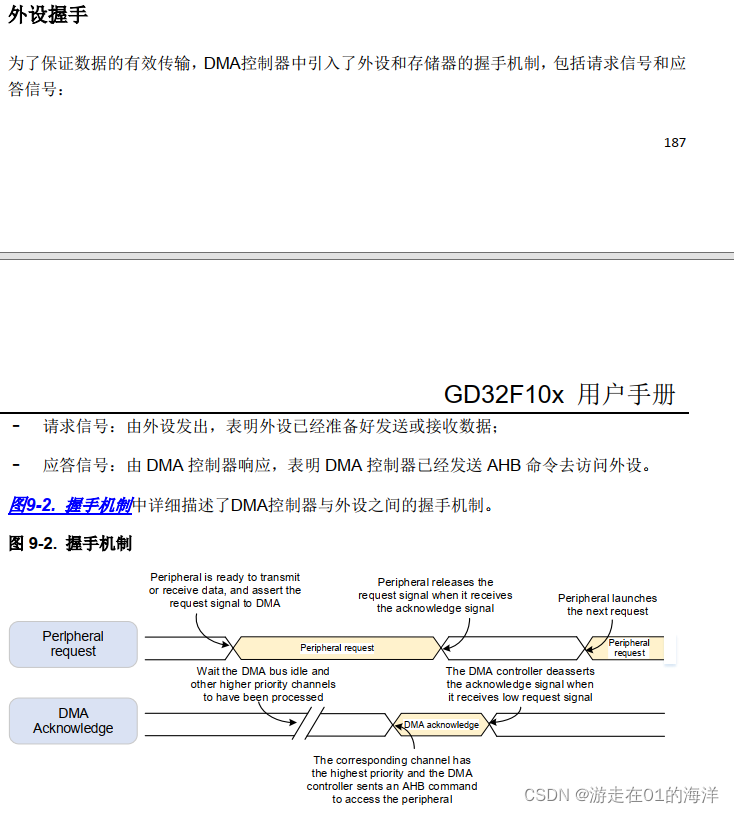

1）（重点）DMA的外设握手

1）从外设握手功能中，可以看到，在DMA给外设发送数据时，需要等外设给DMA控制器发送请求，之后DMA发送应答信号后，才会进行数据传输。

2）本实现结论：也就是说DAC给DMA一个请求（此请求由定时器触发），DMA才给DAC的发送一个数据；所以数据才能依次的传输过来。

4.任何一个DMA的通道都可以连接到DAC吗？

1）答案：错

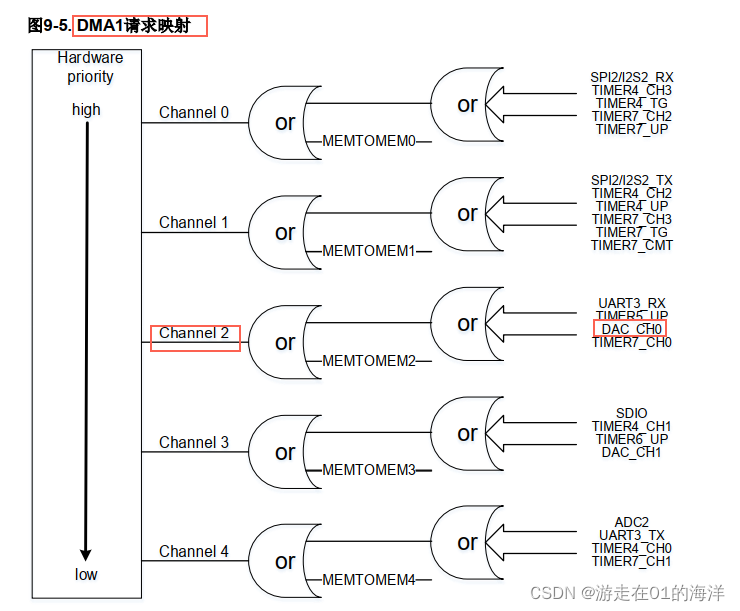

2）由映射图可知，DAC_CH0对应的只有DMA1的Channel2.

5.DMA配置过程中难点--外设地址的计算

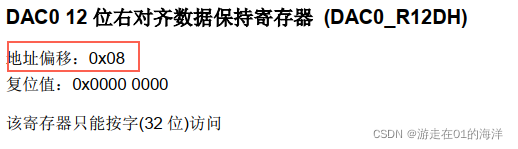

1.一般是寄存器的地址；如DAC的DAC0_R12DH（DAC0 12位右对齐数据保持位）

实际地址（DAC0_R12DH）=实际地址（DAC0）+偏移地址（DAC0_R12DH）

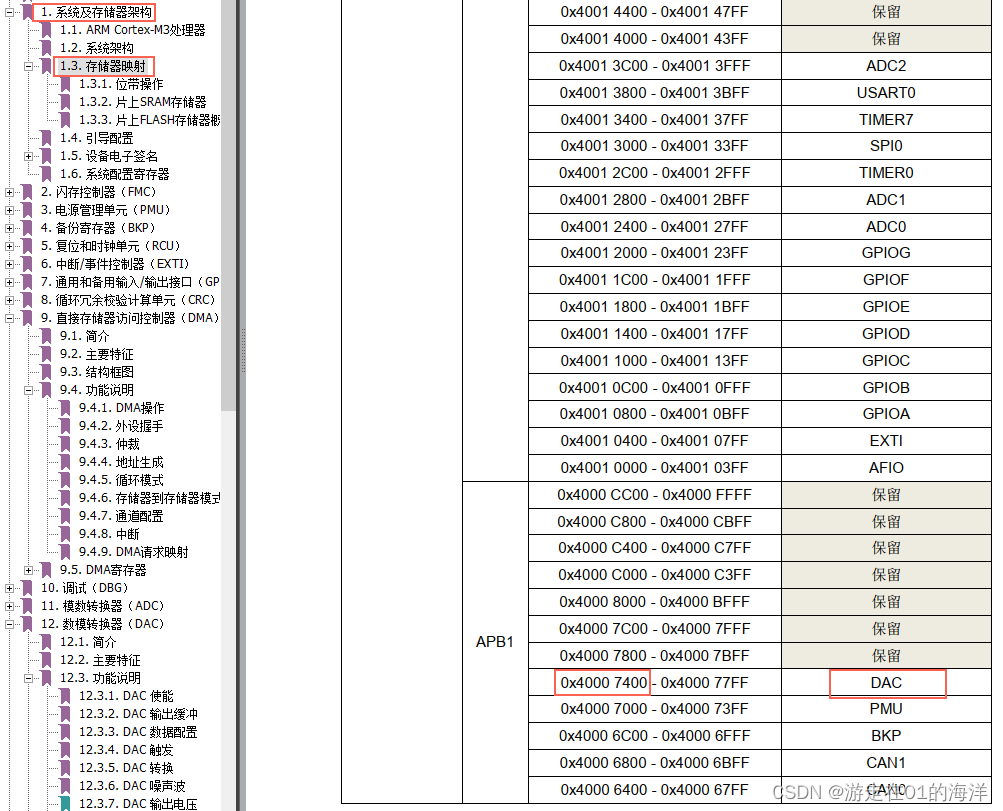

1）实际地址（DAC0）---0x40007400

2）偏移地址（DAC0_R12DH）---0x08

3）实际地址（DAC0_R12DH）=0x40007408

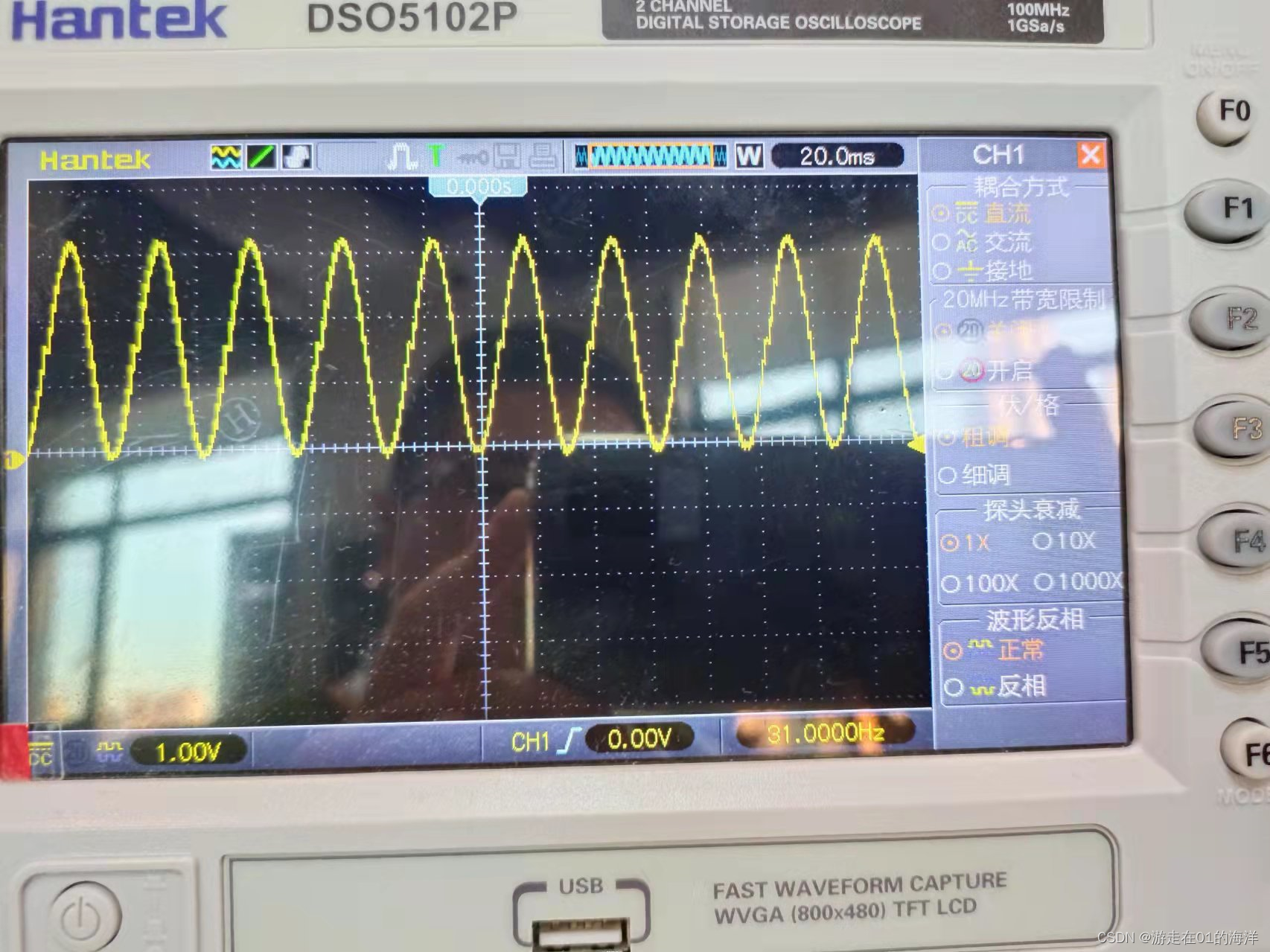

九、结果波形

十、代码

GD3210x-DAC_TIMER_DMASIN.rar-C文档类资源-CSDN下载
