前面我们和大家介绍过了在 Prometheus 中用静态的方式来监控 Kubernetes 集群中的普通应用，但是如果针对集群中众多的资源对象都采用静态的方式来进行配置的话显然是不现实的，所以同样我们需要使用到 Prometheus 提供的其他类型的服务发现机制。

容器监控

说到容器监控我们自然会想到cAdvisor，我们前面也说过cAdvisor已经内置在了 kubelet 组件之中，所以我们不需要单独去安装。

cAdvisor的数据路径为/api/v1/nodes/<node>/proxy/metrics。

同样我们这里使用 node 的服务发现模式，因为每一个节点下面都有 kubelet，自然都有cAdvisor采集到的数据指标，配置如下：

- job_name: 'kubernetes-cadvisor'
  kubernetes_sd_configs:
  - role: node
  scheme: https
  tls_config:
    ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
  bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
  relabel_configs:
  - action: labelmap
    regex: __meta_kubernetes_node_label_(.+)
  - target_label: __address__
    replacement: kubernetes.default.svc:443
  - source_labels: [__meta_kubernetes_node_name]
    regex: (.+)
    target_label: __metrics_path__
    replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor

- action: labelmap 匹配到下面正则表达式的标签会被保留

  - action: labelmap
    regex: __meta_kubernetes_node_label_(.+)

重新标记

  - target_label: __address__
    replacement: kubernetes.default.svc:443


 - source_labels: [__meta_kubernetes_node_name]
    regex: (.+)
    target_label: __metrics_path__
    replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor

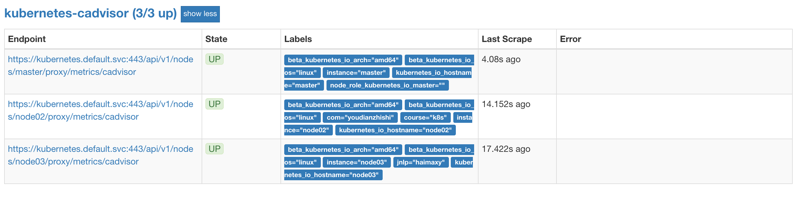

上面的配置和我们之前配置 node-exporter 的时候几乎是一样的，区别是我们这里使用了 https 的协议，另外需要注意的是配置了 ca.cart 和 token 这两个文件，这两个文件是 Pod 启动后自动注入进来的，通过这两个文件我们可以在 Pod 中访问 apiserver，比如我们这里的__address__不在是 nodeip 了，而是 kubernetes 在集群中的服务地址，然后加上__metrics_path__的访问路径：/api/v1/nodes/${1}/proxy/metrics/cadvisor，现在同样更新下配置，然后查看 Targets 路径：

[root@master prometheus]# curl 10.233.0.1:443/api/v1/nodes/192.168.100.5/proxy/metrics/cadvisor
Client sent an HTTP request to an HTTPS server.

prometheus cAdvisor

然后我们可以切换到 Graph 路径下面查询容器相关数据，比如我们这里来查询集群中所有 Pod 的 CPU 使用情况，这里用的数据指标是 container_cpu_usage_seconds_total，然后去除一些无效的数据，查询1分钟内的数据，由于查询到的数据都是容器相关的，最好要安装 Pod 来进行聚合，对应的promQL语句如下：

sum by (pod_name)(rate(container_cpu_usage_seconds_total{image!="", pod_name!=""}[1m] ))

prometheus cadvisor graph

prometheus cadvisor graph

我们可以看到上面的结果就是集群中的所有 Pod 在1分钟之内的 CPU 使用情况的曲线图，当然还有很多数据可以获取到，我们后面在需要的时候再和大家介绍。

-----------------------------------------------------------------------------------------------------------------------------

下面是使用promql进行展示cpu和内存使用率

说到容器监控我们自然会想到 cAdvisor，我们前面也说过 cAdvisor 已经内置在了 kubelet 组件之中，所以我们不需要单独去安装，cAdvisor 的数据路径为 /api/v1/nodes/<node>/proxy/metrics，但是我们不推荐使用这种方式，因为这种方式是通过 APIServer 去代理访问的，对于大规模的集群会对 APIServer 造成很大的压力，所以我们可以直接通过访问 kubelet 的 /metrics/cadvisor 这个端点来获取 cAdvisor 的数据，同样我们这里使用 node 的服务发现模式，因为每一个节点下面都有 kubelet，自然都有 cAdvisor 采集到的数据指标，配置如下：

- job_name: "cadvisor"
  kubernetes_sd_configs:
    - role: node
  scheme: https
  tls_config:
    ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
    insecure_skip_verify: true
  bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
  relabel_configs:
    - action: labelmap
      regex: __meta_kubernetes_node_label_(.+)
    - replacement: /metrics/cadvisor # <nodeip>/metrics -> <nodeip>/metrics/cadvisor
      target_label: __metrics_path__
  # 下面的方式不推荐使用
  # - target_label: __address__
  #   replacement: kubernetes.default.svc:443
  # - target_label: __metrics_path__
  #   replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor

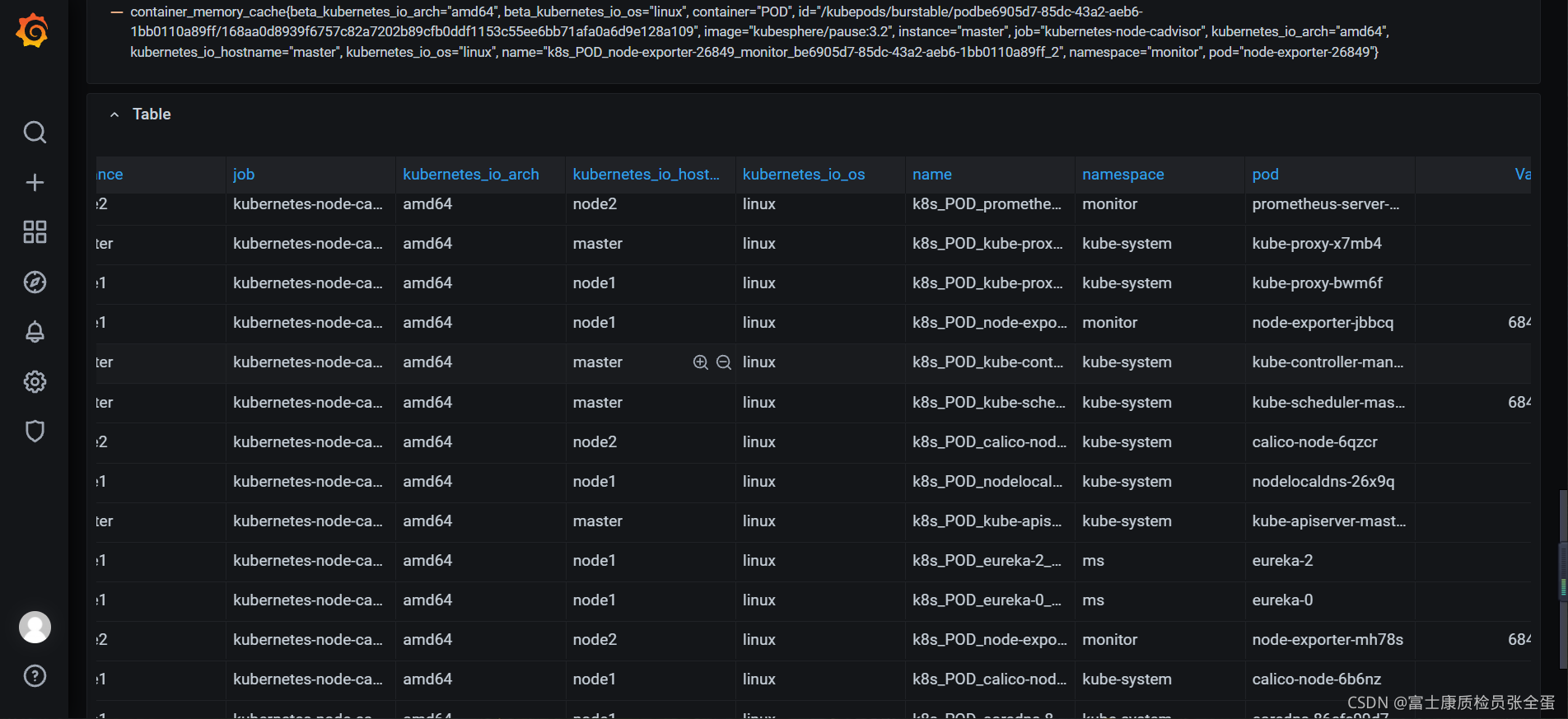

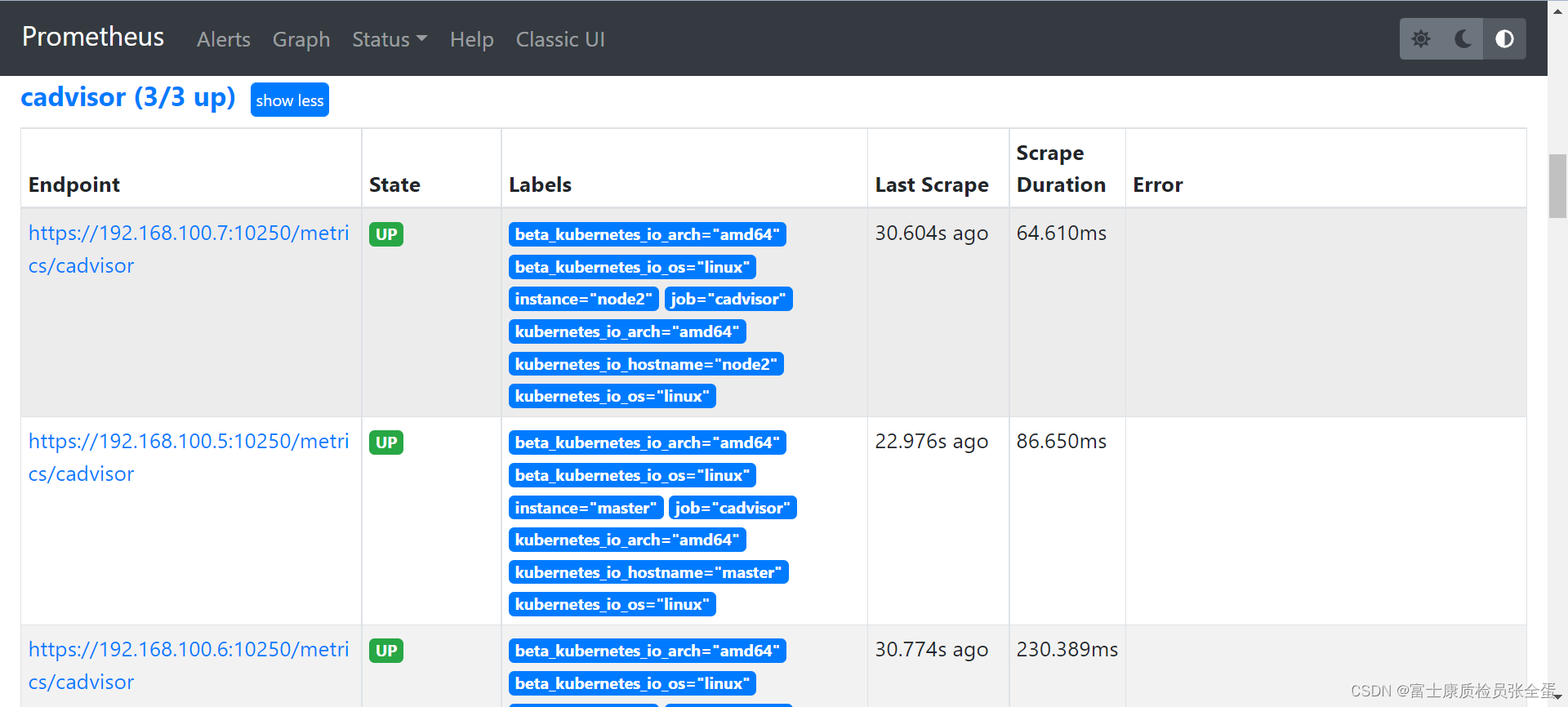

上面的配置和我们之前配置 node-exporter 的时候几乎是一样的，区别是我们这里使用了 https 的协议，另外需要注意的是配置了 ca.cart 和 token 这两个文件，这两个文件是 Prometheus 的 Pod 启动后自动注入进来的，然后加上 __metrics_path__ 的访问路径 /metrics/cadvisor，现在同样更新下配置，然后查看 Targets 路径：

Pod cpu使用率

我们可以切换到 Graph 路径下面查询容器相关数据，比如我们这里来查询集群中所有 Pod 的 CPU 使用情况，kubelet 中的 cAdvisor 采集的指标和含义，可以查看 Monitoring cAdvisor with Prometheus 说明，比如其中有一项：

container_cpu_usage_seconds_total   Counter     Cumulative cpu time consumed    seconds

container_cpu_usage_seconds_total 是容器累计使用的 CPU 时间，用它除以 CPU 的总时间，就可以得到容器的 CPU 使用率了。

CPU使用率：CPU使用时间 / CPU总时间
CPU使用量（毫核）：CPU使用率 * 1000

首先计算容器的 CPU 占用时间，由于节点上的 CPU 有多个，所以需要将容器在每个 CPU 上占用的时间累加起来，Pod 在 1m 内累积使用的 CPU 时间为：(根据 pod 和 namespace 进行分组查询)

sum(rate(container_cpu_usage_seconds_total{image!="",pod!=""}[1m])) by (namespace, pod)

然后计算 CPU 的总时间，这里的 CPU 数量是容器分配到的 CPU 数量，container_spec_cpu_quota 这个指标就是容器的 CPU 配额，它的值是容器指定的 CPU 个数 * 100000，所以 Pod 在 1s 内 CPU 的总时间为：Pod 的 CPU 核数 * 1s：（container_spec_cpu_quota/100000[cpu_cfs_period]）其实就是pod limit的核数

sum(container_spec_cpu_quota{image!="", pod!=""}) by(namespace, pod) / 100000

由于 container_spec_cpu_quota 是容器的 CPU 配额，所以只有配置了 resource-limit CPU 的 Pod 才可以获得该指标数据。

将上面这两个语句的结果相除，就得到了容器的 CPU 使用率：

(sum(rate(container_cpu_usage_seconds_total{image!="",pod!=""}[1m])) by (namespace, pod))
/
(sum(container_spec_cpu_quota{image!="", pod!=""}) by(namespace, pod) / 100000) * 100

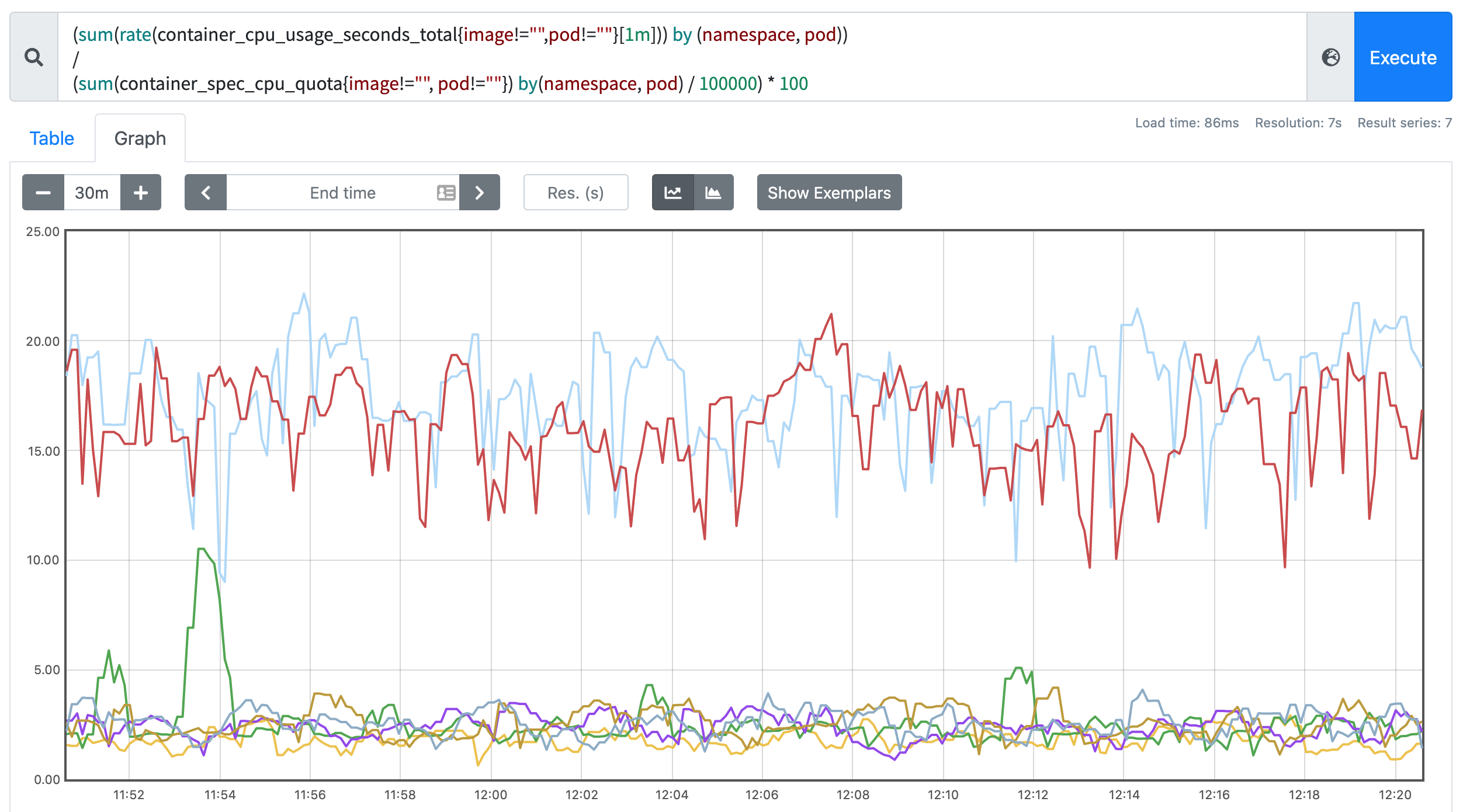

在 promethues 里面执行上面的 promQL 语句可以得到下面的结果：

Pod 内存使用率

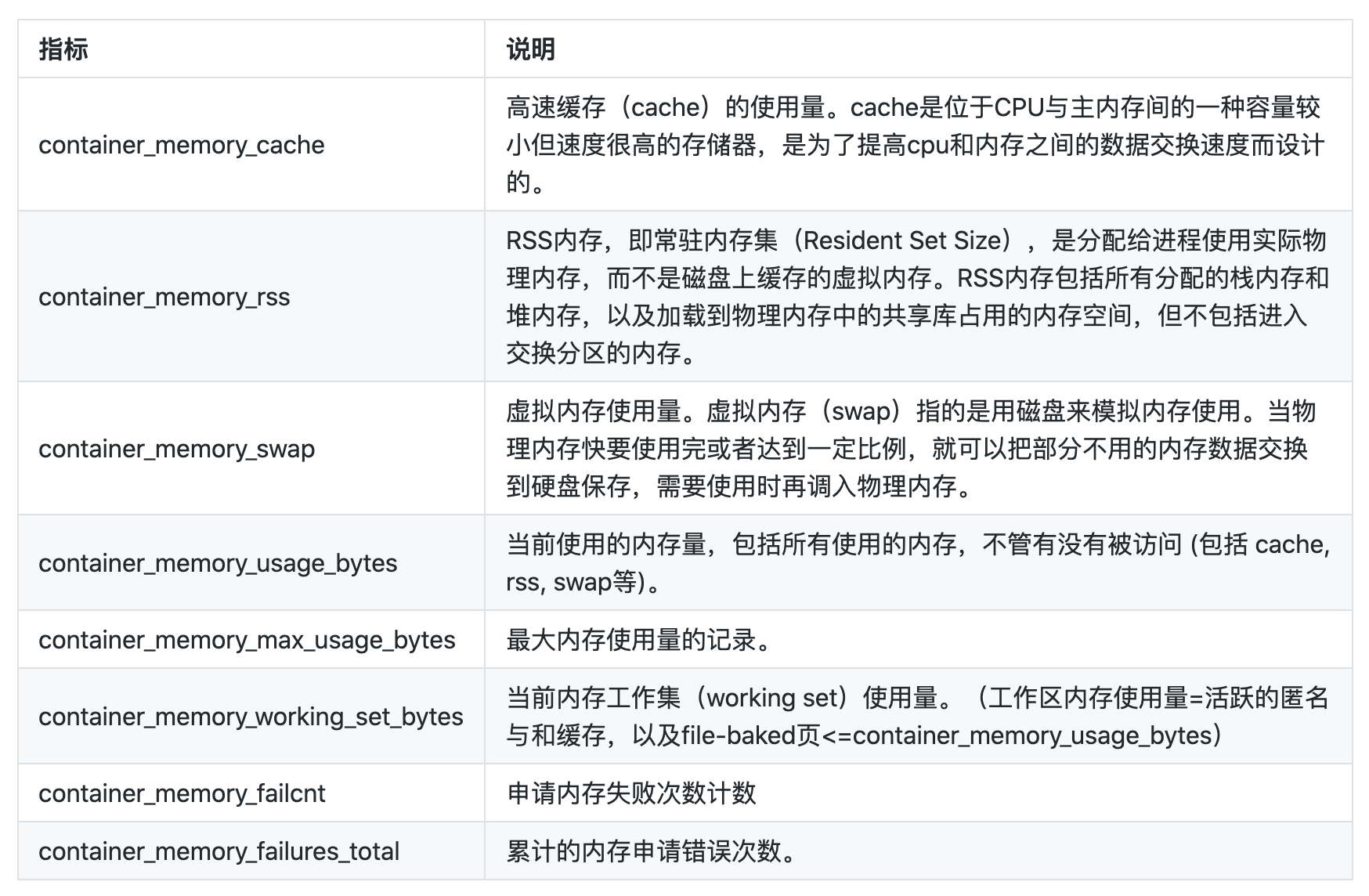

Pod 内存使用率的计算就简单多了，不过我们也要想了解几个和 Pod 内存使用率相关的指标：

注意：如果Pod中某个Container没有设置limits.memory，则该Container的container_spec_memory_limit_bytes指标值为0；Pod的该指标值就是所有Container的limits之和

整体来说 container_memory_max_usage_bytes > container_memory_usage_bytes >= container_memory_working_set_bytes > container_memory_rss，从上面的指标描述来看似乎 container_memory_usage_bytes 指标可以更容易用来跟踪内存使用率，但是该指标还包括在内存压力下可能被驱逐的缓存（比如文件系统缓存）。

更好的指标是使用 container_memory_working_set_bytes，因为 kubelet 也是根据该指标来判断是否 OOM 的，所以用 working set 指标来评估内存使用率更加科学，对应的 PromQL 语句如下所示：

sum(container_memory_working_set_bytes{image!=""}) by(namespace, pod) / sum(container_spec_memory_limit_bytes{image!=""}) by(namespace, pod) * 100 != +inf

计算内存占用率的表达式是这样的：

sum(
    container_memory_working_set_bytes{…}
    /
    container_spec_memory_limit_bytes{…}
) by (pod_name) * 100

简单来说就是分两步：

计算容器的内存占有率：内存占用/内存配额
求和，将POD中所有容器的内存占用率相加。

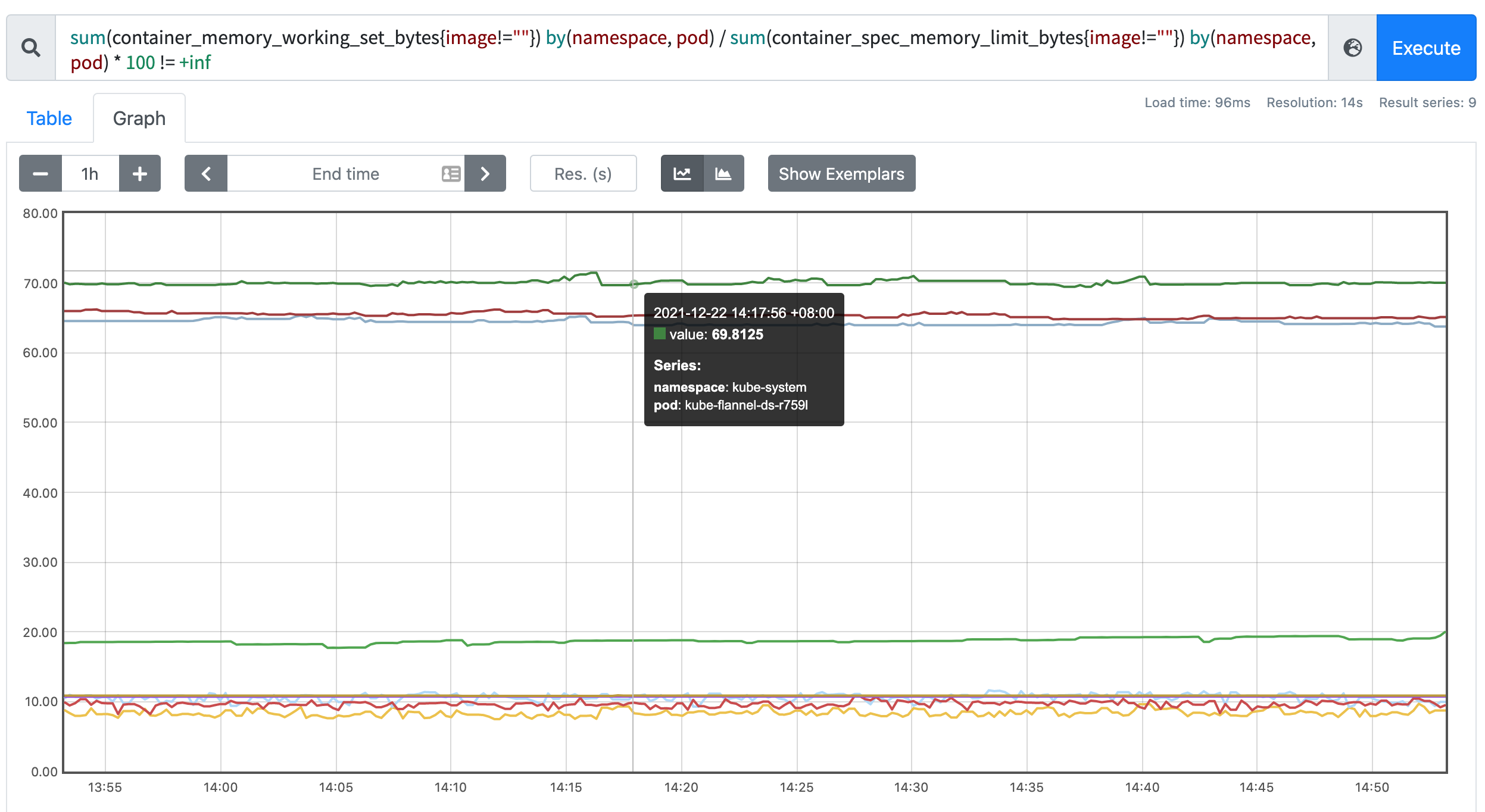

在 Promethues 里面执行上面的 promQL 语句可以得到下面的结果：

整个pod内存使用量

sum(container_memory_working_set_bytes{image!=""}) by(namespace, pod)

总结

如果只是一键替换，那么不需要源标签source_labels和正则表达式regex

  - target_label: __address__
    replacement: kubernetes.default.svc:443

如果需要从源标签里面取值，那么就需要source_labels和正则表达式regex

  - source_labels: [__meta_kubernetes_node_name]
    regex: (.+)
    target_label: __metrics_path__
    replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
