前言

本期开始介绍ArcGIS Desktop的一些常用工具条，争取做到全面，后续会持续更新。
（工具条的添加方式均为ArcGIS Desktop软件界面顶部，鼠标右键，在工具条前勾选✔。）

---

一、本期工具条：高级编辑

工具条名称：高级编辑

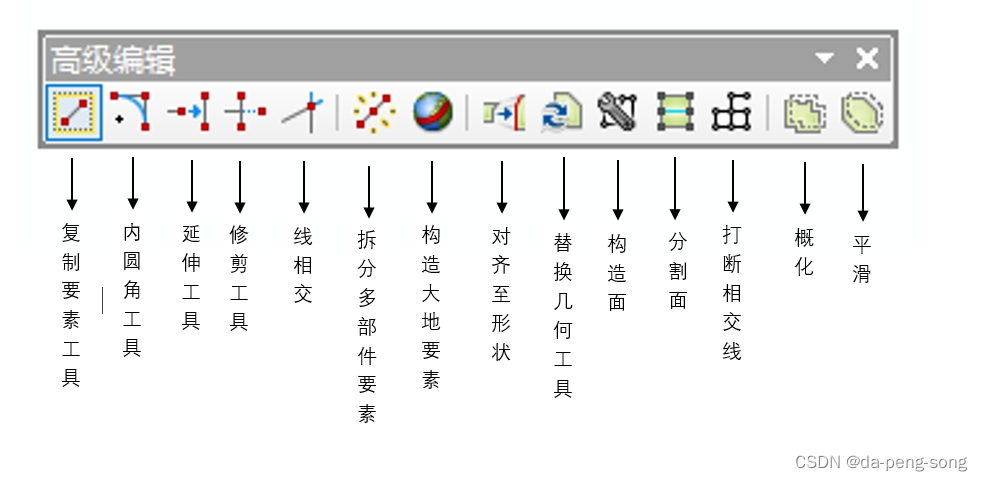

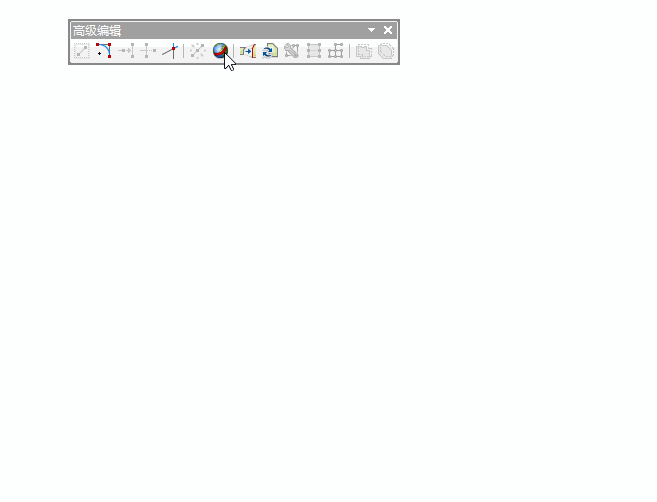

工具条样式：

综述：高级编辑，对要素进行的一些高级编辑如延伸、修剪、分割等工具，相对 “编辑器” 工具条的基础操作功能更加高级，把arcgis中针对要素类（点、线、面层）的高级操作进行了功能集成。
默认不开启，需要手动添加工具条，放在自己习惯的操作位置固定。

二、功能简介（按照图标顺序介绍）

下面按照工具条上的图标顺序进行功能介绍，功能名称如果有快捷键放入括号内（），此外附上我的一些使用心得，如果不妥欢迎批评指正。

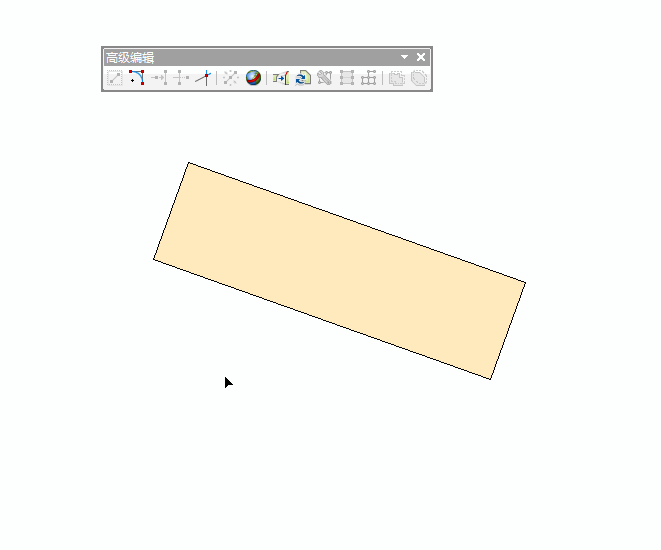

1.复制要素工具

复制并粘贴所选要素。
（1）选中要素，点击工具，单击要粘贴要素副本的位置，如果有多个同类型的要素层，需要选择目标图层。
功能与CAD软件的复制相同，复制位置不能捕捉，精度不高，仅仅是鼠标点击的粗略位置（要素中心点位置）。

（2）或在要缩放和粘贴要素的位置周围拖出一个框，实现 缩放 功能。
缩放的精度不高，仅仅是将要素缩放至框选边界内填满。

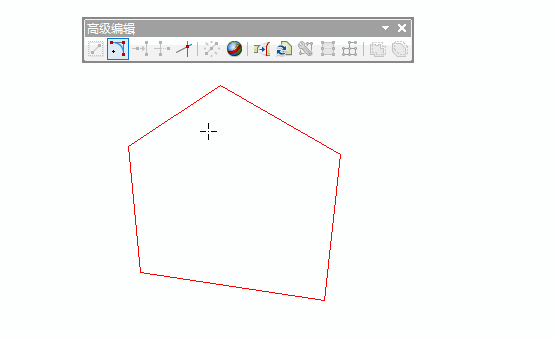

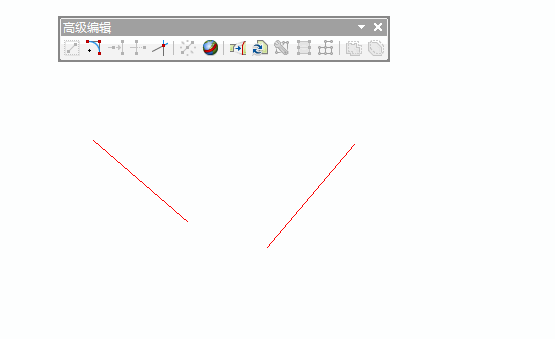

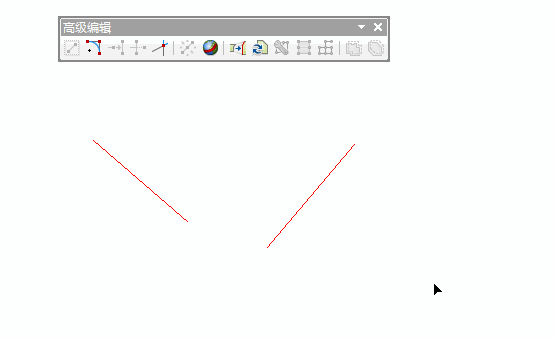

2.内圆角工具

创建连接两条线的正切曲线。
右键单击或按 O 以设置选项并指定固定半径。点击工具后鼠标右键，有3个勾选项：
（1）修剪现有线段，不勾选 的话，会生成内切线。

勾选 ，会修剪现有的线要素。

（2）固定半径，勾选会在多次内圆角时使用相同的半径值。
（3）设置半径，可以手工设置半径数值。

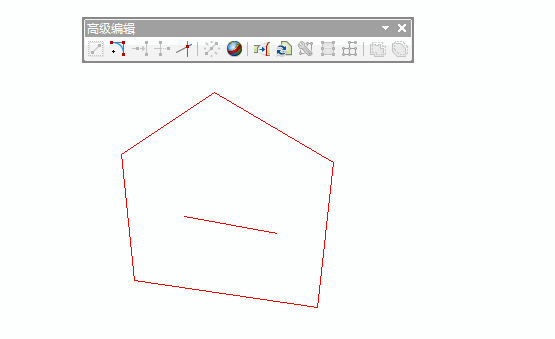

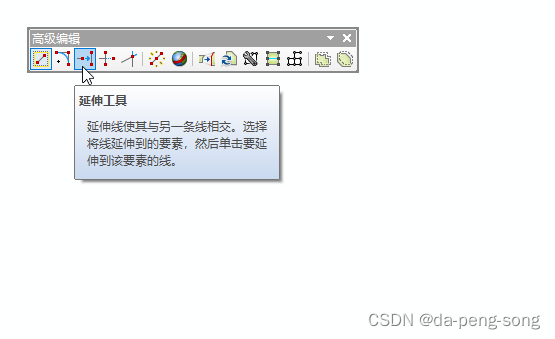

3.延伸工具

延伸线使其与另一条线相交。
首先 选择线延伸到的要素（终点线），之后 点击工具后，最后 单击要延伸到该要素的线（延长线）。
跟CAD软件的延伸，功能一致。

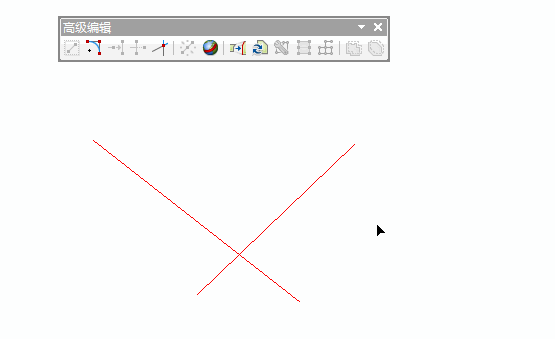

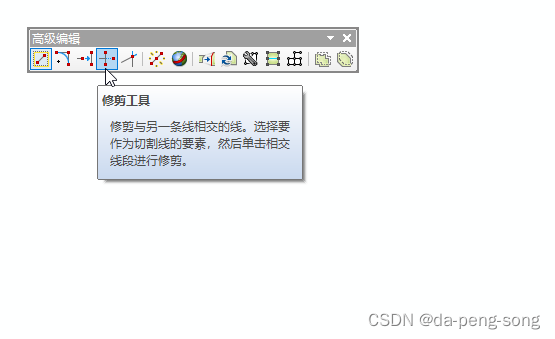

4.修剪工具

修剪与另一条线相交的线。
首先 选择要作为切割线的要素（工具线），之后 点击工具，最后 单击相交线段进行修剪（修剪线）。
跟CAD软件的修剪，功能一致。

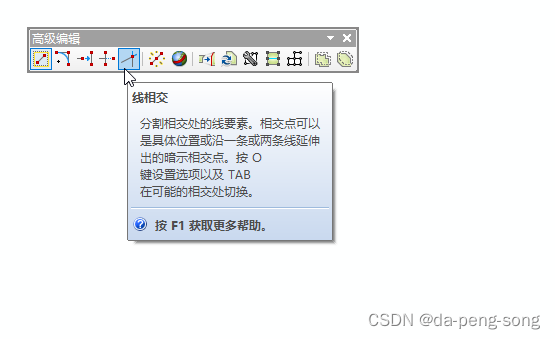

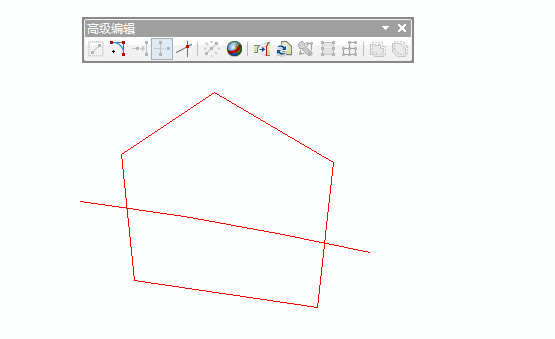

5.线相交

分割相交处的线要素。
（1）分割线（选中相交线要素，点击工具，点击交点位置，或逐个选以便要素，完成分割）

相交点可以是具体位置 或 沿一条或两条线延伸出的暗示相交点。
按 O 键设置选项（有2个设置项），以及 TAB在可能的相交处切换。
有两个设置项，
（2）延伸现有要素（相当于延长至相交点）

（3）添加新要素

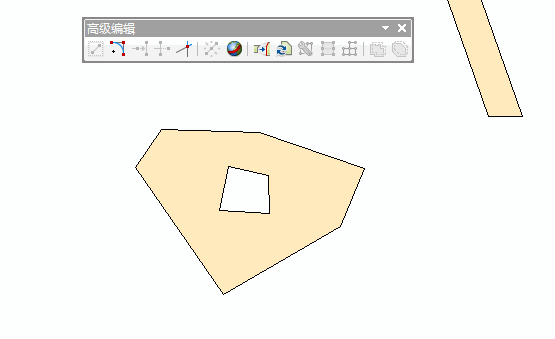

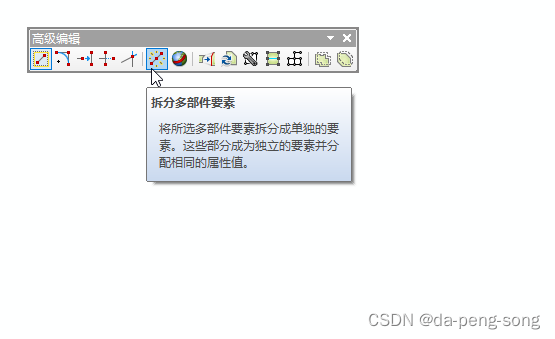

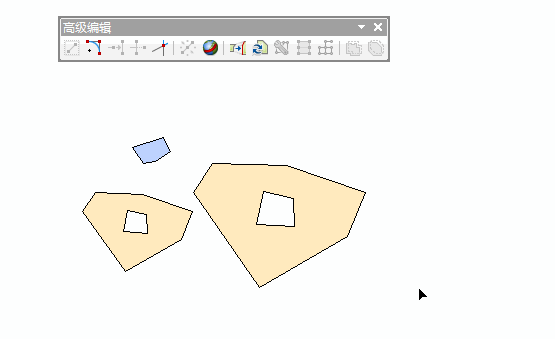

6.拆分多部件要素

将所选多部件要素拆分成单独的要素。
这些部分成为独立的要素并分配相同的属性值（继承原属性不变）。

注意： 此工具经常用于检测图层中是否有组合图形，方法是全选要素，查看属性表中的要素数量，点击该工具后，再次查看属性表中的要素数量，如果提示“未选择多部件要素”则说明原始图层中无组合图形；如果要素数量增加了，一般情况增加的数量即为组合图形的数量，特殊情况是组合图形由2个以上多部件组成。

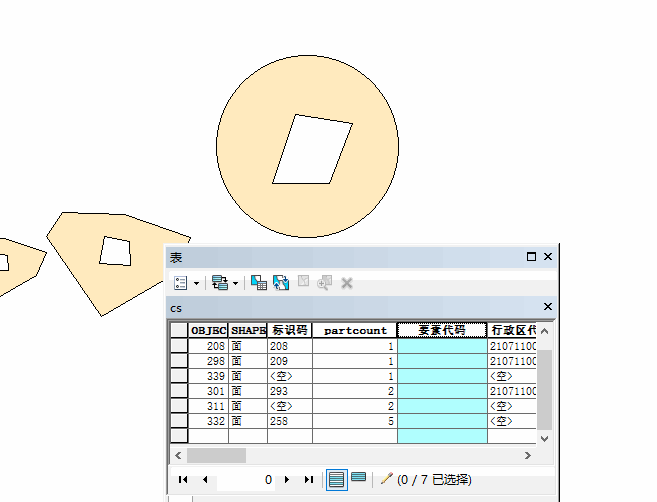

知识点 通过python代码计算字段，可以找出组合图形及部件数量。如下

（1）计算多部件的数量，对数值整字段计算

!shape.partcount!

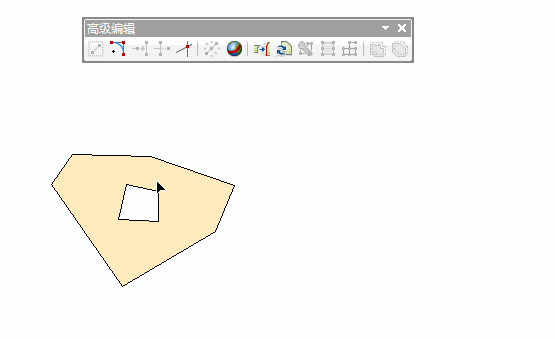

（2）判断是否多部件，对文本型字段计算（此方法可以找到“空心”型图斑，空心相当于两条以上闭合线）

!shape.ismultipart!

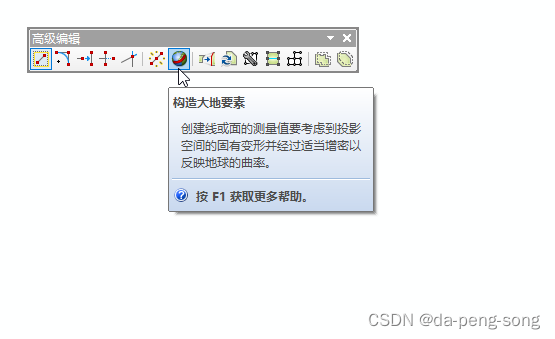

7.构造大地要素

创建线 或 面的测量值，要考虑到投影空间的固有变形并经过适当增密以反映地球的曲率。不常用。

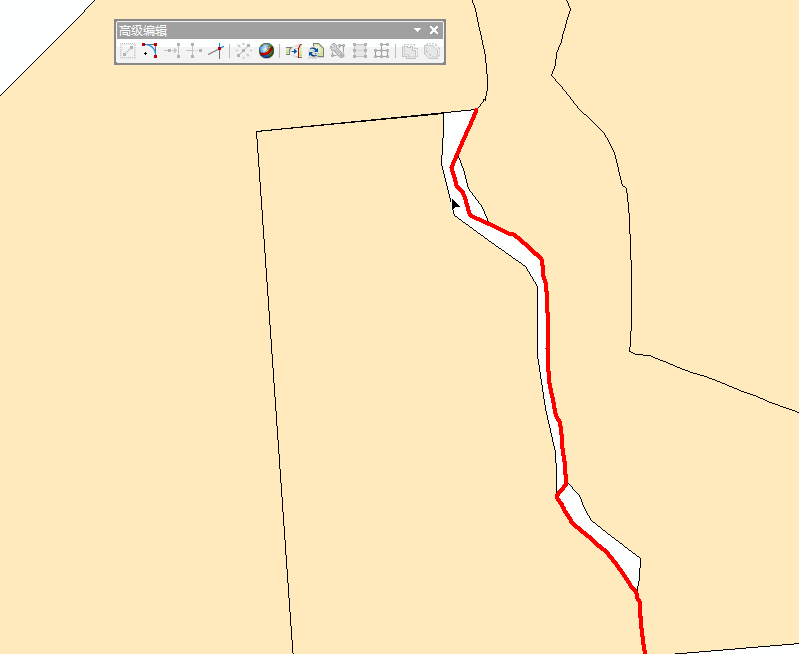

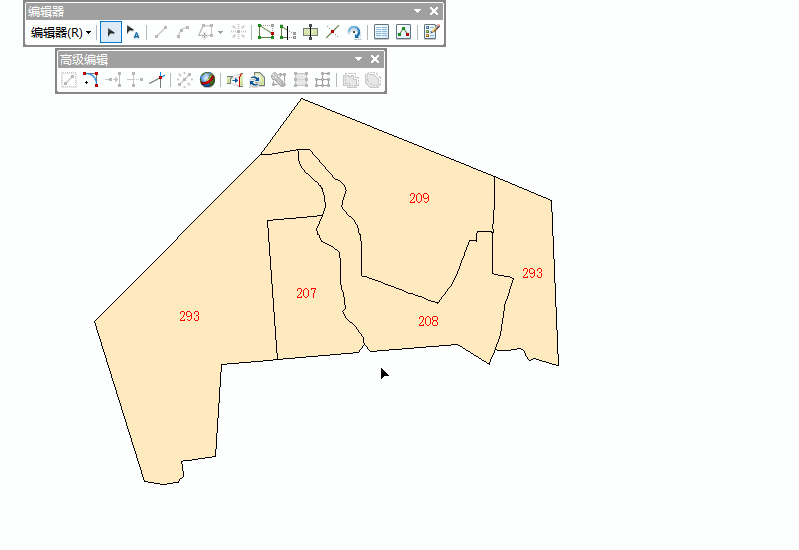

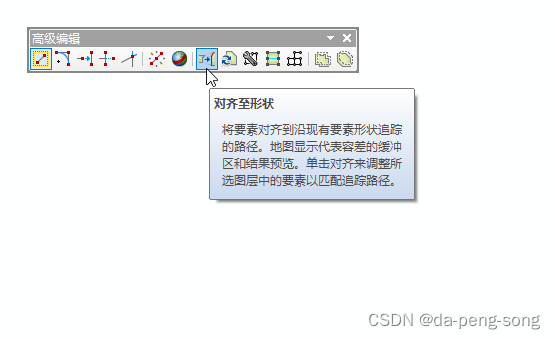

8.对齐至形状（填缝）

将要素对齐到沿现有要素形状追踪的路径。
地图显示代表容差的缓冲区和结果预览。单击对齐来调整所选图层中的要素以匹配追踪路径。

此功能可以用来自动填充缝隙，或者两个较差重叠的图层自动对齐到控制线。容差就是对控制线进行缓冲，在缓冲区内的缝隙自动填充，由于缝隙的宽度不等，缓冲半径可以通过预览逐步扩大，也可以多次对齐完成填充。
相当于“创建要素—自动完成面” + “合并” 这两步骤的集成动作。

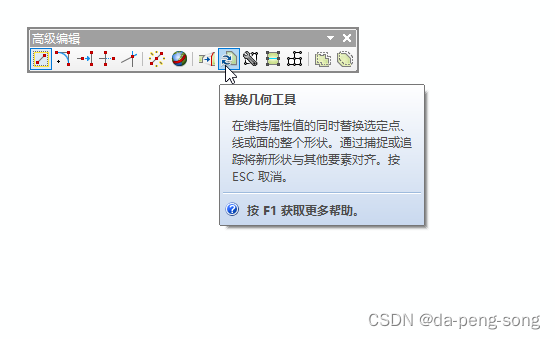

9.替换几何工具

在维持属性值的同时替换选定点、线或面的整个形状。
通过捕捉或追踪将新形状与其他要素对齐。按ESC取消。

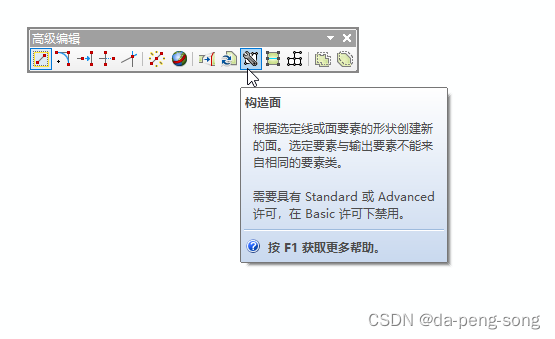

10.构造面

根据选定线或面要素的形状创建新的面。要求是闭合区域。
选定要素与输出要素不能来自相同的要素类，即不能是同一个面层。
经常用于加载CAD文件，线要素构造面，省去一些转换、线转面等操作。

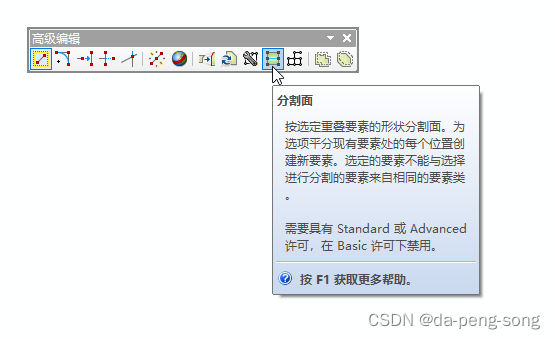

11.分割面

按选定重叠要素的形状分割面。
为选项平分现有要素处的每个位置创建新要素。
选定的要素不能与选择进行分割的要素来自相同的要素类，即不能是同一图层。

这个功能非常实用，一些需要精确分割的要素，可以首先用Arcmap 先加载CAD文件，同步在CAD中进行精确调整边界并保存（CAD 必须保存 一下才会在Arcmap中更新出来修改结果），然后选中CAD线进行精确分割。

注意： 需要具有Standard 或 Advanced 许可，在 Basic 许可下禁用。

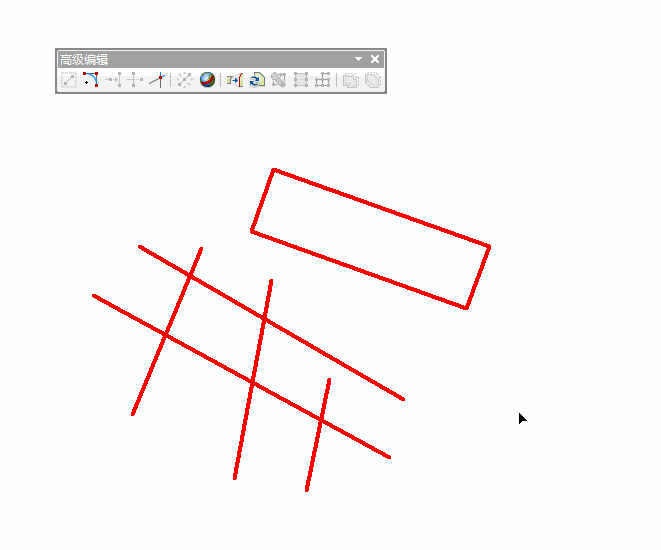

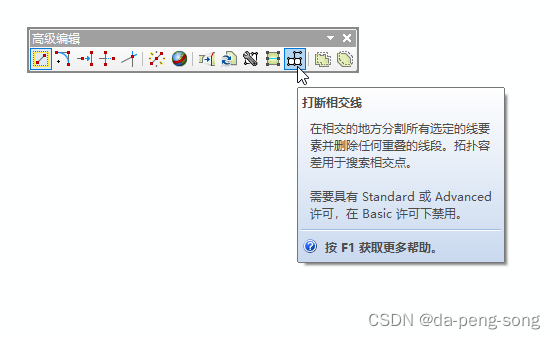

12.打断相交线

在相交的地方分割所有选定的线要素，并删除任何重叠的线段。
拓扑容差用于搜索相交点。

可以看出来，该功能可以去掉重叠的线段。
注意： 需要具有Standard 或 Advanced 许可，在 Basic 许可下禁用。

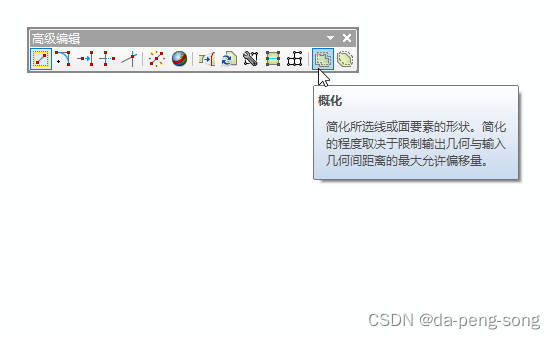

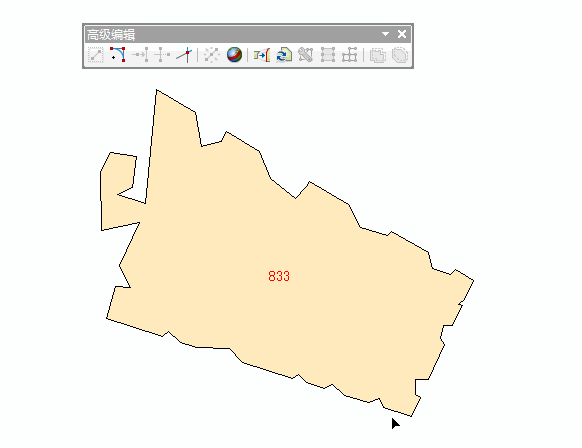

13.概化

简化所选线或者面要素的形状。
简化的程度取决于限制输出几何 与 输入几何间距离的最大允许偏移量。

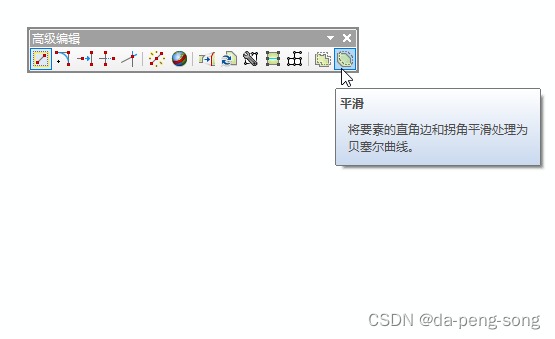

14.平滑

将要素的直角边和拐角，平滑处理为贝塞尔曲线。
可以用于处理等高线。

总结

高级编辑工具，是ArcGIS Desktop软件中提高工作效率的重要工具条，熟练使用之后在日常工作中会事半功倍。
