前言

本期开始介绍ArcGIS Desktop的一些常用工具条，争取做到全面，后续会持续更新。
（工具条的添加方式均为ArcGIS Desktop软件界面顶部，鼠标右键，在工具条前勾选✔。）

---

一、本期工具条：编辑折点

工具条名称：编辑折点

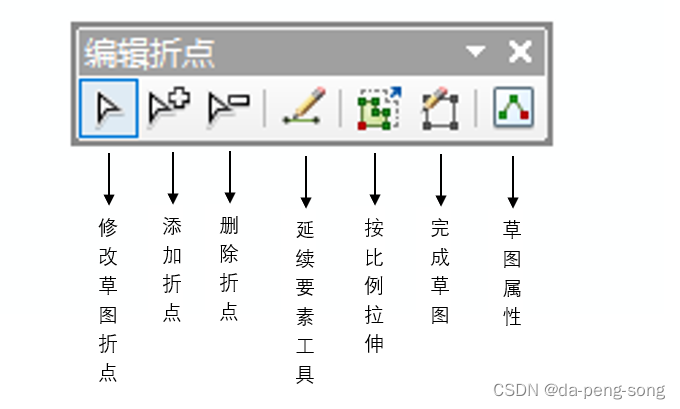

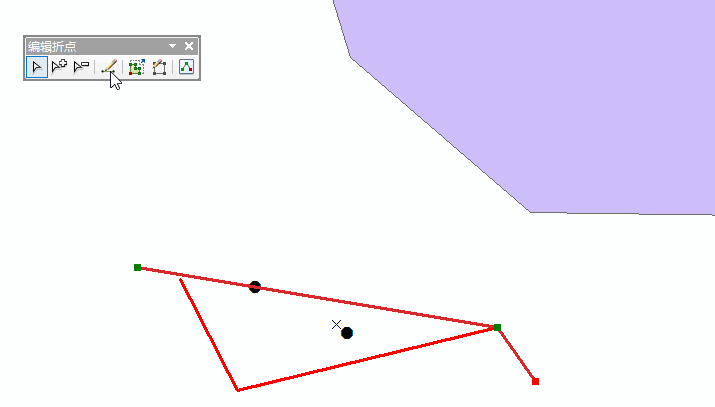

工具条样式：

综述：编辑折点工具，在双击要素开启草图模式后，自动开启该工具条，有添加点、删除点、草图属性等一些快捷工具，方便对要素节点的编辑。

二、功能简介（按照图标顺序介绍）

下面按照工具条上的图标顺序进行功能介绍，功能名称如果有快捷键放入括号内（），此外附上我的一些使用心得，如果不妥欢迎批评指正。

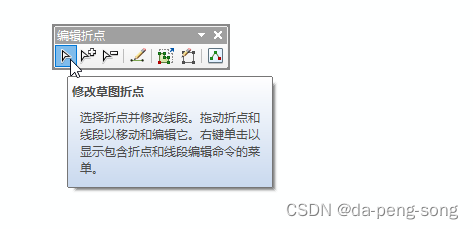

1.修改草图折点

选择折点 并 修改线段。
拖动折点 和 线段 ，以移动和编辑它。

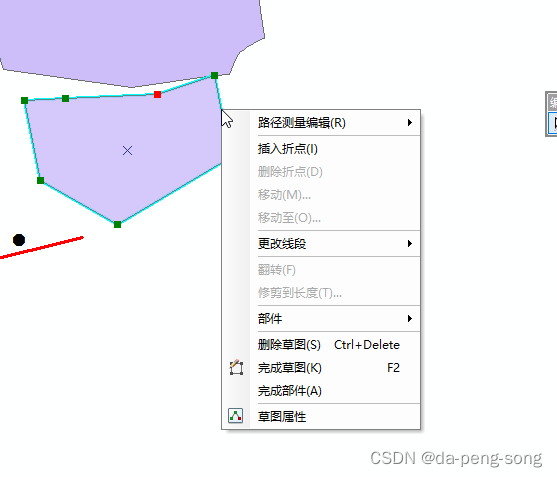

右键单击以显示 包含折点 和 线段编辑命令的菜单，如下图：

其中，修剪到长度（针对线要素），可以设定线要素长度（默认显示线段总长度，可填写小于总长度的值），多余的线段从线段的终点（线有起始方向）裁切掉。

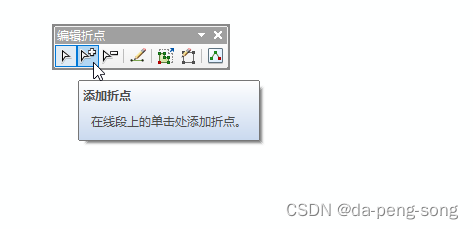

2.添加折点

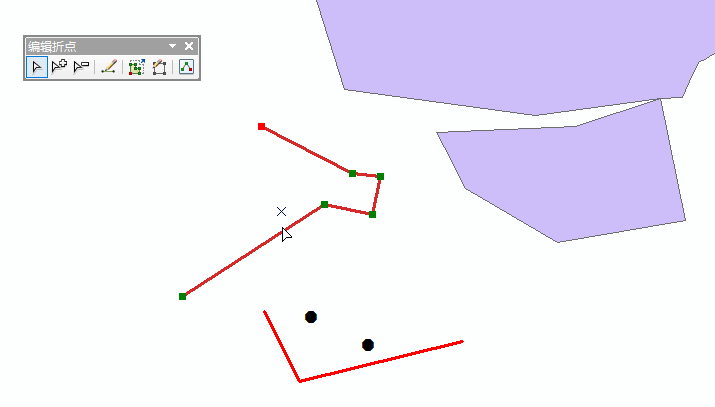

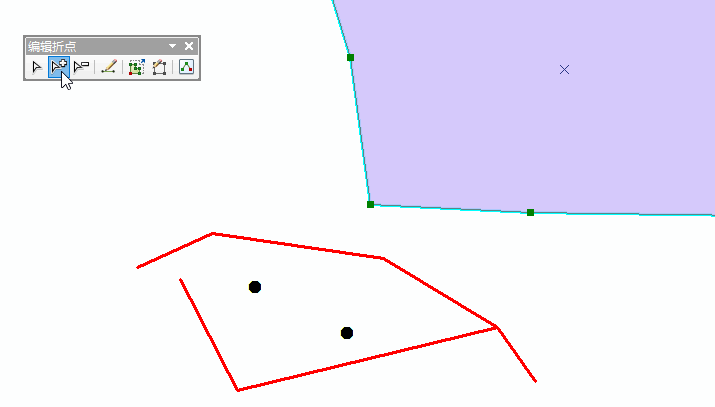

在线段上（线或者面），鼠标 单击位置 添加折点，如下图演示：

3.删除折点

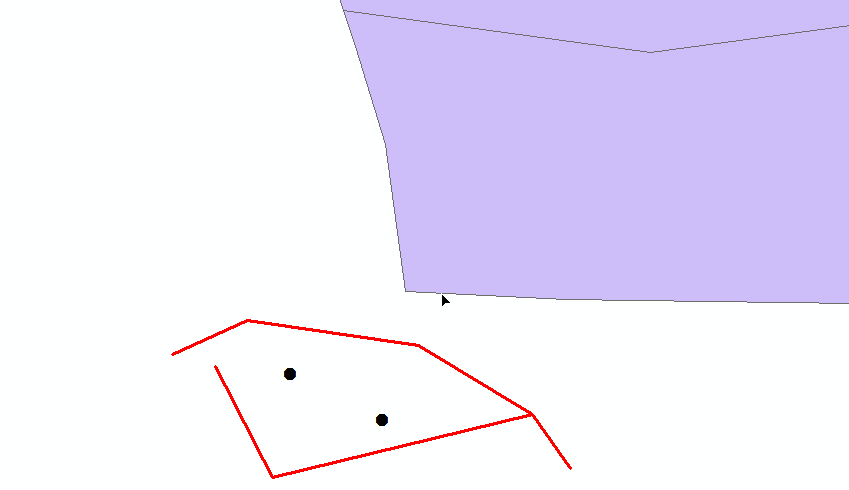

启动工具，单击 折点 将其删除 或 鼠标拖动 框选，一次删除多个折点。如下图演示：

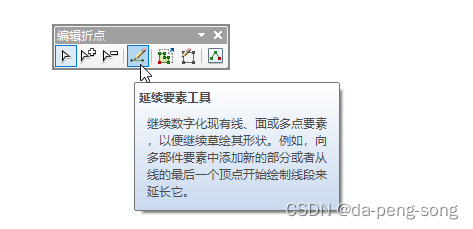

4.延续要素工具

延续现有的线、面 或者多点要素，以便继续草绘其形状。
延续线要素，从线段的终点 （最后的节点） 开始延长它。
延续面要素，如果从面要素某个边开始向外扩展，则图形增大面积；如果延续的图斑不与旧面要素相连（无公用边），则生成 组合图形（多部件要素）。如下图演示：

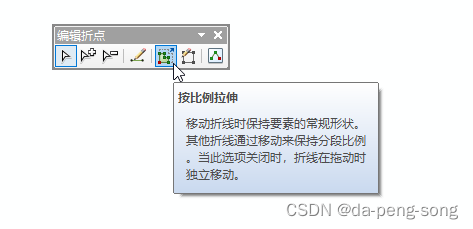

5.按比例拉伸

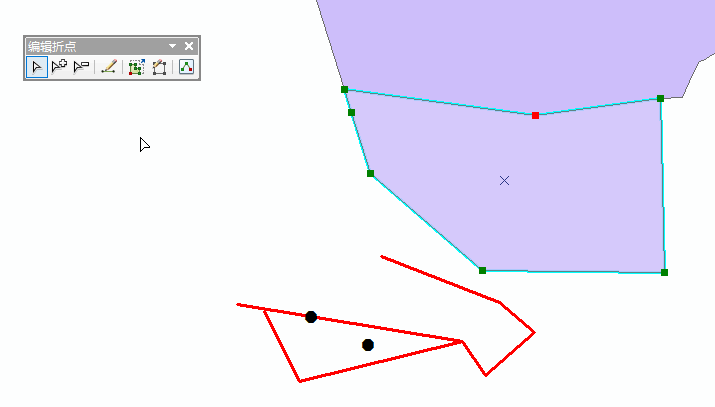

移动折线时，保持要素的常规形状。其他折线 通过移动来保持分段比例。即按比例缩放要素。如下图演示：

当选项关闭时，折线在拖动时 就独立移动，其他折线不参与变化。如下图演示：

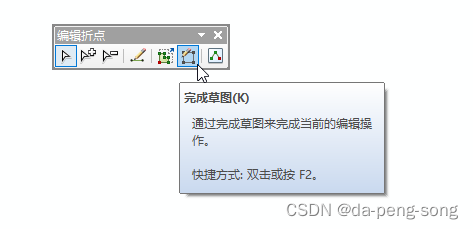

6.完成草图（F2）

通过点击 完成草图，来结束当前的编辑操作。
快捷方式：双击（完成最后一个节点时，在该位置双击）、按 F2键、鼠标右键菜单>选择完成草图。
视个人习惯 完成草图 操作。

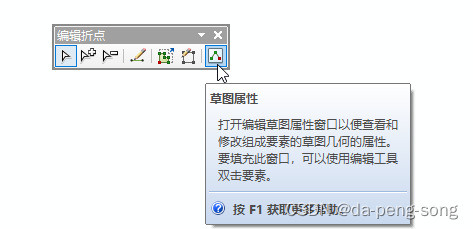

7.草图属性

打开 “编辑草图属性”窗口（默认在窗口的右侧搜索栏位置），以便查看和修改组成要素的草图几何属性（坐标点）。

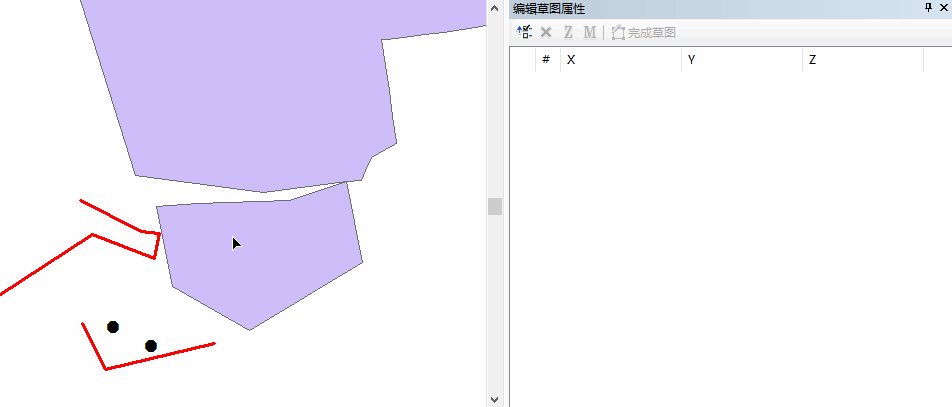

双击要素开启草图模式，也会打开 “编辑草图属性”窗口。该窗口可以删除点、修改点坐标、缩放到点、添加Z值或M值。如下图演示：

总结

编辑折点工具，主要用于要素草图编辑，快速添加点、删除点、查看并修改点坐标（草图属性表），尤其可以快速根据坐标值定位并缩放到该点。还可以检查出来重复点，并快速删除。
