空调内外机FCT检测

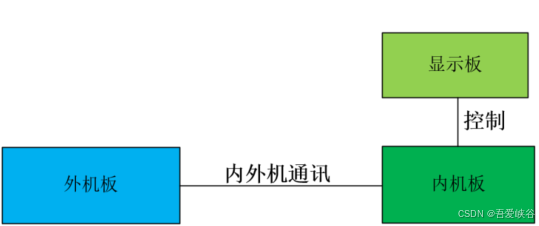

空调内外机系统构成:



1. 电源电路检测

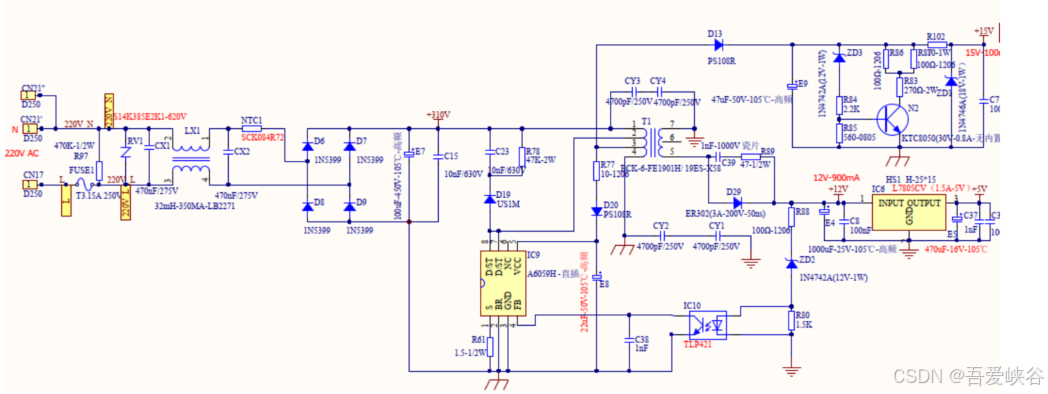

  输入交流电压AC220V,直流电压DC310V,DC15V,DC12V,DC5V等电压检测,原理图如下:



检测该项所要求资源:

  1. 测试系统支持多通道采集,测量通道数不少于32
  2. 采样回路与控制回路需进行隔离,一定不能共地测试,会烧系统。
  3. 支持直流测量范围:0-310V
  4. 支持交流测量范围:10-250V

 检测方法:

可利用BMF12通道采集板进行检测。

注意事项:

测220V,310V等高压时可以在回路中串电阻,防止设备损坏。

测试上位机如何实现不进行说明。

针对电压,空调外机板测试方法类似。

2. 通讯电路检测

主要用于判断内机与外机的通信信号是否正常;通信线(如S、N线)是否断路或短路。局部原理图如下:

注:不同空调厂家电路会有一定区别,但基本原理基本相似。

检测该项所要求资源:

  1. 需要按照客户所提供协议实现空调内外机通讯。
  2. 可回读检测“内机板(被测板)”所接收到的数据。
  3. 可实现往“内机板(被测板)”发送任意符合协议的数据。

检测方法:

可利用BMFAIR空调检测板实现内外机通讯。

可利用GZTYB通用工装板实现内外机通讯。

注意事项:

具体检测方法随不同厂家产品有所不同。

测试上位机如何实现不进行说明。

空调外机板实现方式与内机板实现方式一致。

3. 传感器电路检测

主要用于判断: (该部分测试比较简单)

A/ 温度传感器(室温、管温、环温、吐气、排气、除霜)采集电路是否正常;

B/ 电源线等温度采集电路是否正常;

C/ PM2.5传感器,湿度传感器采集电路是否正常。

检测该项所要求资源:

可利用电压采集实现测量

可与被测板进行通讯(通讯电路需要隔离)

检测方法:

  1. 对于温度传感器采集电路,可采取外部接固定电阻,测电压的方法。
  2. 对于电源线温度采集电路,可采取外部接固定电阻,测电压的方法。
  3. PM2.5/湿度采集模块,常采用通讯方式与被测板连接(UART/IIC),

这类采集方式,可采用与被测板通讯方式直接获取。

4. EE电路检测

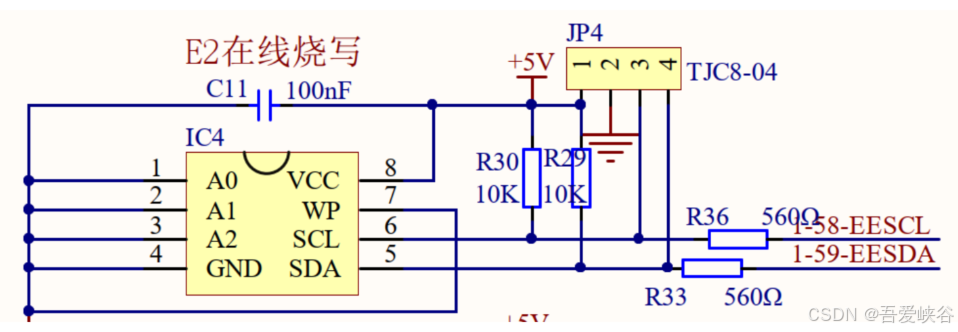

     EEPROM的检测包含两个部分,EEPROM烧录与EEPROM校验。

EEPROM烧录:一般在前工序完成(在线烧录或离线烧录,本章不介绍)

EEPROM校验:从EEPROM芯片中读取所有数据,与指定数据按位比对;

             或计算所读取全部数据的校验和或CRC校验。

检测该项所要求资源:

可根据IIC协议回读EEPROM芯片中的所有数据。

检测方法:

可利用GZTYB通用工装板实现EEPROM数据读取。

可利用BMFAIR空调检测板实现EEPROM数据读取。

注意事项:

若实现EEPROM在线烧录可采用公司B9SCAN边界扫描烧录板卡。

5. 负载驱动电路检测

空调内机板常见的驱动负载包括:步进电机,交直流风机,电加热,蜂鸣器等负载。

(1)步进电机检测

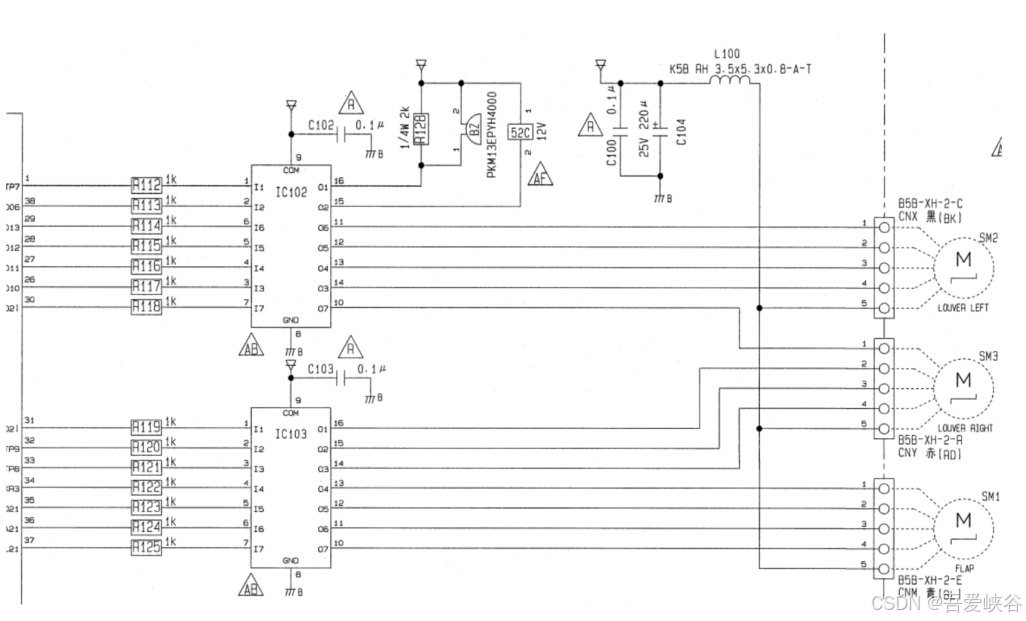

  步进电机常见控制电路图如下(利用晶体管去驱动步进电机):

在对步进电机的检测中,主要判断引脚是否输出以及输出的频率与相位是否正确。

所以在检测步进电机时:常检测A+/A-/B+/B-输出引脚的频率与相位

检测方法:

可利用GZTYB通用工装板实现A+/A-/B+/B-输出引脚频率与相位的读取。

后续也可利用BMFAIR空调检测板实现该功能。

注意事项:

在电机运转稳定后进行检测,在电机启动或停止阶段测试时,检测误报会高。

    外机板电子膨胀阀也可利用测实现。

(2)蜂鸣器检测

在对蜂鸣器检测时主要判断该器件发声是否正常,常用的检测方式是:利用拾音模块采集蜂鸣器的声音,并进而判断声音幅值声音与频率是否满足要求。

检测方法:

可利用BMF12通道采集板实现声音的检测。

注意事项:

  1. 采集声音时若只利用幅值判断,较容易受外界环境噪声影响。
  2. 在检测时若声音较短,常利用:“启动测试-回读结果”,该方式判断。
  3. 板卡支持声音幅值测试与幅值+频率测量方法

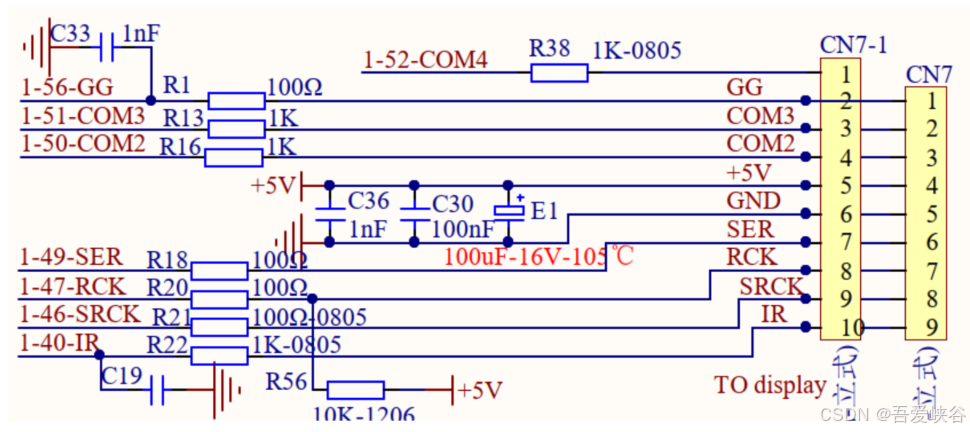

(3)显示板控制接口以及LED指示灯检测

     对于LED电源以及通讯指示灯,主要检测其是否良好。

     对于显示板控制接口,主要检测该接口对于显示板的驱动状态。

检测方法:

   可利用光感测试LED的好坏。

   可利用GOI+相机,视觉测试显示板灯珠的状态,可说明接口控制电路的好坏。

注意事项:

   视觉检测。

(4)交直流风机检测

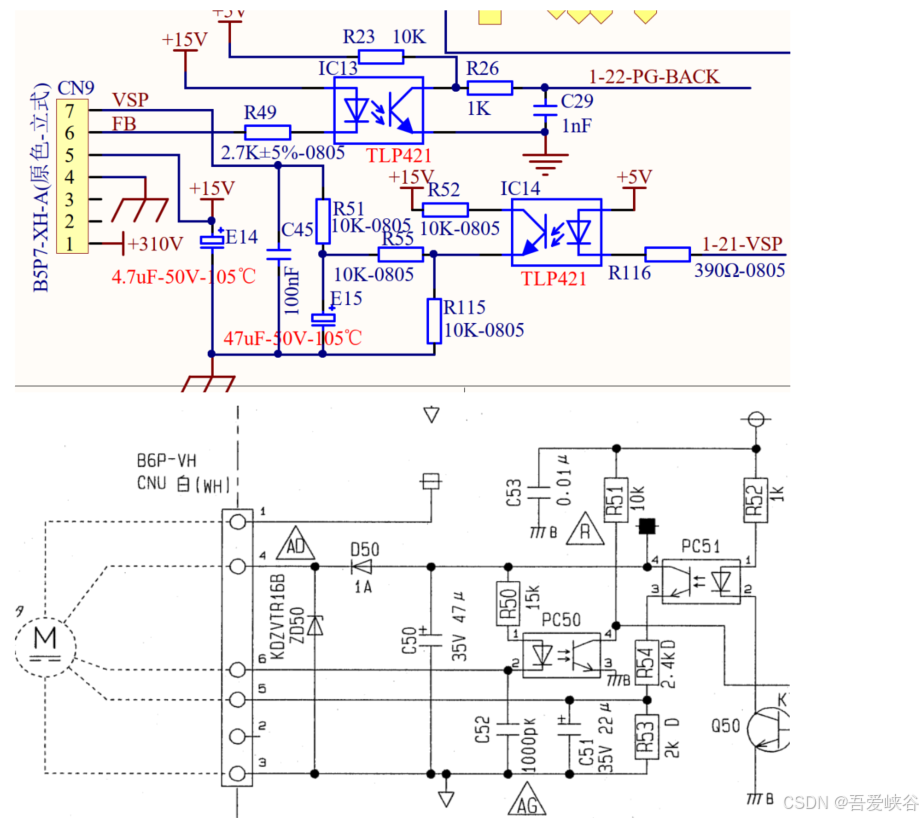

以下为风机控制典型电路:

        在对交直流风机的检测中,主要检测项目包括控制电压VSP,反馈电压FB,以及风机的转速。(在高风,中风,低风时转速不同)

检测方法:

可利用BMF12通道采集板判断控制电压VSP与反馈电压FB。

可利用外接传感器的方式,采集电机扇叶转动频率,进而判断风速。

也可采用通讯的方式获取被测板的转速信息(被测板若支持)

注意事项:

    在检测时若风机对外部干扰过大,则不能采用IO中断方式。(STM32外部中断容易收到干扰)

6. 遥控功能检测

对于内机板的测试,还需要测试其“红外遥控功能”,即测试板卡模拟遥控器发生红外命令,并进而判断遥控后的动作。

该检测的核心:利用测试板卡模拟遥控器,实现遥控器自动发送数据。

检测方法:

可利用BMFIR48红外四相八拍板实现红外发送功能(兼容海尔,美的,三菱空调)

注意事项:

红外光不能被遮挡,如发射头与接收头之间被遮挡,控制会失败。

7. 放电检测

      在被测品检测完毕后,必须对产品进行自动放电操作。

      若采用普通电阻放电,放电速度较慢。可选择合适的放电笔。

      放电电路如下:(一定不能利用发指令控制继电器导通放电)

8. 压缩机测试

相比空调内机板,空调外机板比较特殊的是压缩机的检测。在电路当中常利用集成驱动芯片去驱动压缩机,对压缩机的检测会涉及到以下几方面:

  1. 压机频率
  2. 压机UVW的频率、电流以及相位等。

检测方法:

在海尔空调检测项目中:

  1. 当压缩机启动后,利用电流环通讯读取压缩机频率值。
  2. 也可利用压缩机吐气/吸气的压力去判断压缩机工作状态(但未实验过)

在三菱项目当中:

 当压缩机启动后,判断压缩机的UVW的频率、电流以及相位,进而确定其工作状态。

注意事项:

  当压缩机启动后,对外围电磁影响极大,需要注意合理的接地与滤波。

9. 其它检测

温度检测:

 可利用温度传感器(如PT100),并进而测试电压,上位机根据比例关系计算温度值。

串口通讯:

 若需要与上位机实现串口数据通讯,可外购隔离串口通讯模块或利用公司BMFAIR板卡实现。

UVW频率以及电流

 可利用外购的采集模块实现。参考模块链接:

https://e.tb.cn/h.Tw6jIHpSHwdxDD7?tk=3cd4emdDtUe CZ005

电加热测试:

  电加热为一个继电器开关,当电加热打开时,测量空载交流电压即可。

测试节拍:

在自动化检测过程中,测试节拍是一项非常重要的指标。常见提高测试指标的方法:

  1. 拼版测试。
  2. 优化测试流程。
  3. 减少或者合并测试项目。

10. 附件:

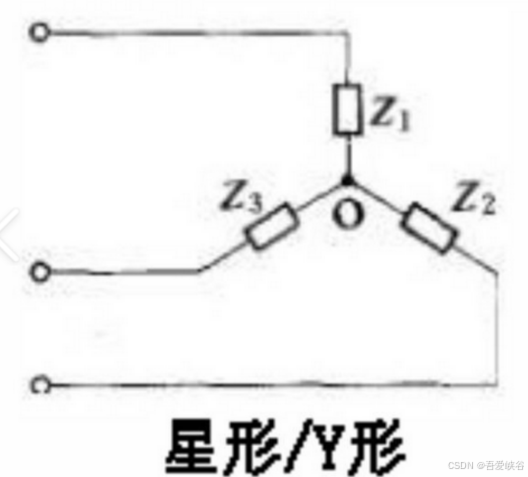

  1. 模拟压缩机的一种电路(Z1=Z2=Z3 8A/35mH)





  1. 外机板测试内容

空调外机板测试内容

1

EEPROM校验和

上电前测

2

各部分电压 (310V/15V/12V/7V/3.3V)

3

内外机通讯测试

4

压机制热启动

5

PTC继电器测试

6

电子膨胀阀测试

步进电机

7

四通阀测试

8

压机频率与风机转速

9

断电放电
