使用C++ Graphics图形库——绘制钟表

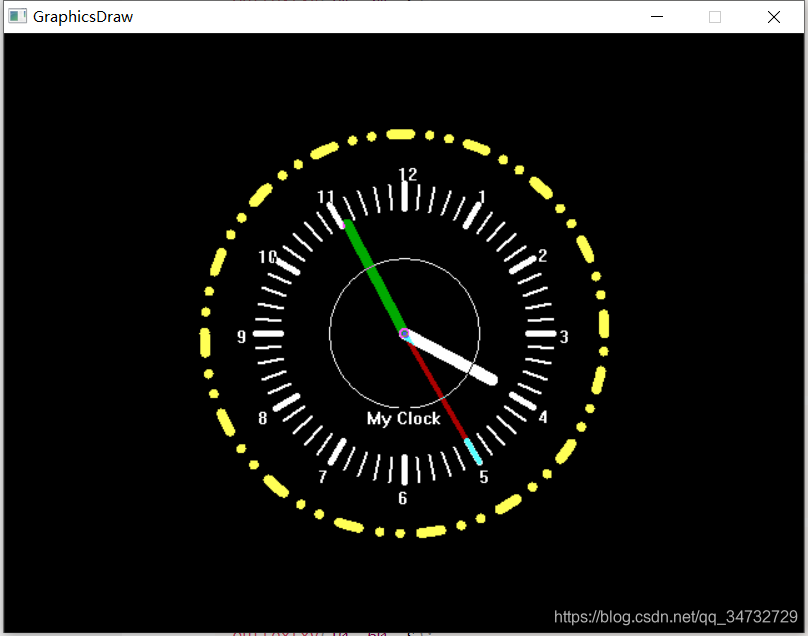

效果如下：

所需知识：

1. 异或的概念，(a^b)^b = a， 绘制指针的原理。
2. 需要对弧度进行了解。
3. 需要对事件转换进行了解。

#include <graphics.h>
#include <conio.h>
#include <math.h>    // 用于计算角度
#include <time.h>    // 用于获取时间
#include <stdio.h>

#define PI 3.14159265359

// 从系统获取到时、分、秒，然后填入。注意：hour为12进制
void Draw(int hour, int minute, int second)
{
	double a_hour, a_min, a_sec;	                // 弧度
	int x_hour, y_hour, x_min, y_min, x_sec, y_sec; // 时分秒的末端位置

	a_sec = second*2*PI/60;              // 计算秒的角度，其实是6
	a_min = minute*2*PI/60 + a_sec/60;   // 计算分的角度，需要累加秒的角度，且除以60
	a_hour = hour*2*PI/12 + a_min/12;    // 计算时的角度，注意是12份，且加上分的角度除以12

    // 计算时分秒针的终端位置，正弦余弦的计算，圆心位置+半径乘以角度
	x_sec = 320 + (int)(120*sin(a_sec));
	y_sec = 240 - (int)(120*cos(a_sec));
	x_min = 320 + (int)(100*sin(a_min));
	y_min = 240 - (int)(100*cos(a_min));
	x_hour = 320 + (int)(80*sin(a_hour));
	y_hour = 240 - (int)(80*cos(a_hour));

    // 设置每跟针的粗细和颜色，然后从圆点绘制到终点
	setlinestyle(PS_SOLID, 10);
	setlinecolor(WHITE);
	line(320, 240, x_hour, y_hour);

	setlinestyle(PS_SOLID, 8);
	setlinecolor(GREEN);
	line(320, 240, x_min, y_min);

	setlinestyle(PS_SOLID, 4);
	setlinecolor(RED);
	line(320, 240, x_sec, y_sec);
}

// 绘制表盘刻度
//传入秒，以及需要写入的数字
void kedu(int second, int num)
{
	double a_sec;	        // 弧度
	a_sec = second*2*PI/60;
	int x1,y1,x2,y2,x3,y3;
	x1 = 320 + (int)(100*sin(a_sec));// 计算刻度的起点
	y1 = 240 - (int)(100*cos(a_sec));

	x2 = 320 + (int)(120*sin(a_sec));// 计算刻度的终点
	y2 = 240 - (int)(120*cos(a_sec));

	x3 = 315 + (int)(130*sin(a_sec));// 计算文字的起始位置，需要将圆心延左上角移动
	y3 = 235 - (int)(130*cos(a_sec));

    // 将传进来的数字，进行转换
	TCHAR s[4];
	if(second%5 == 0)// 每5个刻度，有一个加粗
	{
		setlinestyle(PS_SOLID, 5);
		_stprintf(s,_T("%d"), num);// 参看官方文档，有多种方式
		outtextxy(x3, y3, s);
	}
	else
		setlinestyle(PS_SOLID, 2);
	setlinecolor(WHITE);
	line(x1,y1,x2,y2);
}

int main()
{
    //start:  创建绘图窗口
	initgraph(640, 480);

    circle(320, 240, 2);    // 圆心
	circle(320, 240, 60);   // 半圈

    // 这里设置最外圈
	setlinecolor(YELLOW);
	setlinestyle(PS_DASHDOTDOT, 8);
	circle(320, 240, 160);
	outtextxy(290, 300, _T("My Clock"));

    // 整个区域，都是异或模式，就可以看到线条叠加时的效果，且指针移动的效果
	setwritemode(R2_XORPEN);

    // 用于标刻度
	int arr[] = {12,1,2,3,4,5,6,7,8,9,10,11};
	int index = 0;
	for(int i = 0; i < 60; ++i)
	{
		kedu(i, arr[index]);// 从0开始
		if(i%5 == 0)    // 每5个标记一次
			++index;
	}


	SYSTEMTIME ti;// 获取系统时间，24进制时，时针需要减去12
	while(!kbhit())
	{
		GetLocalTime(&ti);
		Draw(ti.wHour-12, ti.wMinute, ti.wSecond);// 绘制
		Sleep(1000);
		Draw(ti.wHour-12, ti.wMinute, ti.wSecond);// 擦除
	}


	_getch();
	closegraph();
	return 0;
}
