数字调制技术 - ASK、FSK、PSK、DPSK、QPSK

1 概述

2 分类

调制技术	码元种类	比特位	说明
幅度键控（ASK）	2	1	跟 幅度 有关系（有无）。实现简单，但抗干扰性差
频移键控（FSK）	2	1	跟 频率 有关系（疏密）。抗干扰较强，但占用带宽大
相移键控（PSK）	2	1	跟 相位 有关系（初始）。抗干扰最好
四差分相移键控（4DPSK）	4	2	每 90° 表示一种状态
正交相移键控（QPSK）	4	2	每 90° 表示一种状态
正交幅度调制（QAM）			幅度相同相位相差90°

QAM => 写法：MQAM => 开头的 M 表示 码元种类数

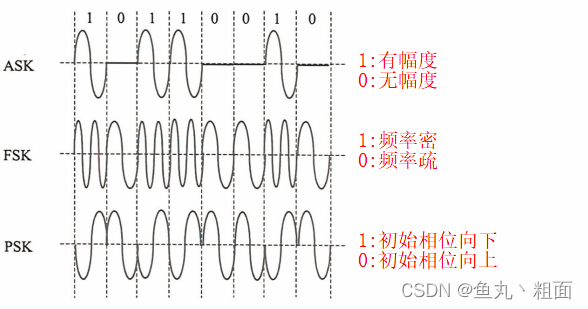

2.1 基础：ASK、FSK、PSK

2.2 扩展：DPSK、QPSK

• 码元种类为 2，称之为 二相调制，如：DPSK（Double）
• 码元种类为 4，称之为 四相调制，如：QPSK（Quadra）
• 波形判断
  • PSK（相移键控）：波形不变。所有 1 和 0 分别对应固定波形
  • DPSK（差分相移键控）：波形改变。与上一个波形比较形状，有变化：0，无变化：1

知晓：QPSK 和 DPSK 同理，只是多了 2 个波形（共计 4 个）
注意：正弦、余弦 表示 0 还是 1 可自定义，只要整体统一即可。

3 扩展

3.1 网工软考真题

【2019下半年 - 11】传输信道频率范围为10~16MHz，采用QPSK调制，支持的最大速率为（ ）Mbps。
A.12
B.16
C.24
D.32

参考答案：C
根据 $B=2W，R=Blo{g}_{2}N$，QPSK：N = 4，可知
B = 2 *(16 - 10) = 12 M 波特，R = 12 * 2 = 24 Mbps

【2018下半年 - 13】以下关于DPSK调制技术的描述中，正确的是（ ）。
A.采用2种相位，一种固定表示数据“0”，一种固定表示数据“1”
B.采用2种相位，通过前沿有无相位的改变来表示数据“0”和“1”
C.采用4种振幅，每个码元表示2比特
D.采用4种频率，每个码元表示2比特

参考答案：B

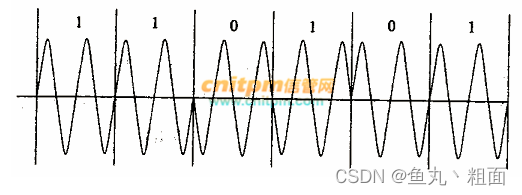

【2017下半年 - 11,12】下图所示的调制方式是（11），若数据速率为1kb/s ，则载波速率为（12）Hz。

(11) A.DPSK
　　B.BPSK
　　C.QPSK
　　D.MPSK
(12) A.1000
　　B.2000
　　C.4000
　　D.8000

参考答案：11=A，12=B
0 变，1 不变 => 采用的调制技术为 DPSK (差分相移键控)
对应的码元速率和二进制数据速率相同，而载波速率为其两倍。

【2017下半年 - 16】在异步通信中，每个字符包含1位起始位、8位数据位、1位奇偶位和2位终止位，若有效数据速率为800b/s ，采用QPSK调制，则码元速率为（）波特。
A.600
B.800
C.1200
D.1600

参考答案：A
有效数据速率为800bps，因此可知传输速率为：1200bit/s。
QPSK调制技术，4种码元，N = 4
根据 数据速率公式： $R=B\ast lo{g}_{2}N$，可知
码元速率（波特率，B） 为 数据速率（R）的一半
