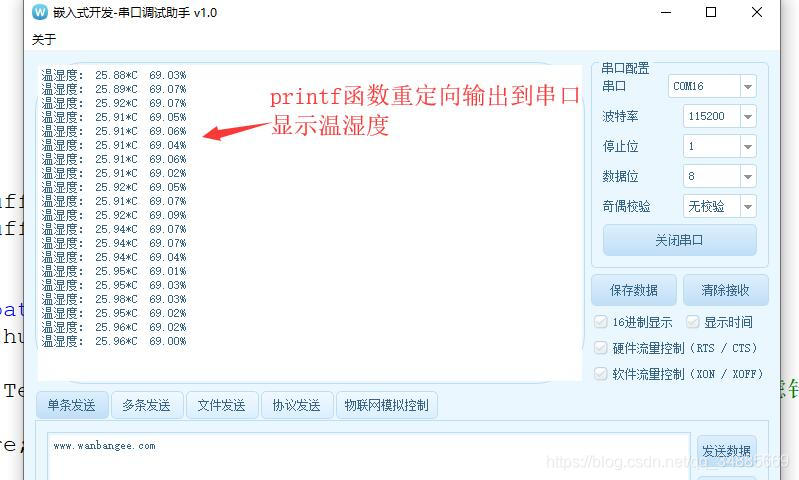

SHT30温湿度串口显示

第一部分：SHT30温湿度模块代码头文件（SHT30.h）

#ifndef SHT30_H
#define SHT30_H
#include "delay.h"
#include "sys.h"
#include "stdio.h"
#include "usart.h"
#include "string.h"
#include "sys.h"

extern u8 humiture_buff1[20];
extern u8 humiture_buff2[20];
extern u8 Refresh_SHT30_Data;
extern u8 send_data_fleg;
extern u8 Temperature_L;
extern u8 Humidity_L;
extern u8 Temperature_H;
extern u8 Humidity_H;

void SHT30_Init(void);
void IIC_ACK(void);
void IIC_NACK(void);
u8 IIC_wait_ACK(void);
void IIC_Start(void);
void IIC_Stop(void);
void IIC_SendByte(u8 byte);
u8 IIC_RcvByte(void);
void SHT30_read_result(u8 addr);

#endif

第二部分：SHT30温湿度模块代码（SHT30.c）

#include "SHT30.h"
#include "wifi_esp8266.h"
#include "oled.h"

#define write 0
#define read  1
//IIC总线地址接口定义
#define SCL PAout(4)
#define SDA_OUT PAout(5)
#define SDA_IN PAin(5)
#define IIC_INPUT_MODE_SET()  {GPIOA->CRL&=0xFF0FFFFF;GPIOA->CRL|=0x00800000;}
#define IIC_OUTPUT_MODE_SET() {GPIOA->CRL&=0xFF0FFFFF;GPIOA->CRL|=0x00300000;}

float humiture[4];
u8 Refresh_SHT30_Data=0;
u8 humiture_buff1[20];
u8 humiture_buff2[20];

u8 Temperature_L=15;
u8 Humidity_L=50;
u8 Temperature_H=30;
u8 Humidity_H=80;

void SHT30_Init(void)
{
  /*1.开时钟*/
  RCC->APB2ENR |= 1<<2;
  /*2.设置GPIO模式*/
  GPIOA->CRL &= 0x0000FFFF;
  GPIOA->CRL |= 0x33330000;
  /*3.设置GPIO空闲电平*/
  GPIOA->ODR |= 0xF<<4;
  //printf("SHT30_Init OK！\n");
}
 /*主机发送ACK*/
void IIC_ACK(void)
{
  IIC_OUTPUT_MODE_SET();
  SCL=0;
  SDA_OUT=0;
  DelayUs(2);
  SCL=1;
  DelayUs(2);
  SCL=0;
  DelayUs(1);
}
 /*主机不发送ACK*/
void IIC_NACK(void)
{
  IIC_OUTPUT_MODE_SET();
  SCL=0;
  SDA_OUT=1;
  DelayUs(2);
  SCL=1;
  DelayUs(2);
  SCL=0;
  DelayUs(1);
}
 /*主机等待从机的ACK*/
u8 IIC_wait_ACK(void)
{
    u8 t = 200;
    IIC_OUTPUT_MODE_SET();
    SDA_OUT=1;//8位发送完后释放数据线，准备接收应答位
    DelayUs(1);
    SCL=1;
    DelayUs(1);
    IIC_INPUT_MODE_SET();
    DelayUs(1);
    while(SDA_IN)//等待SHT30应答
    {
	    t--;
	    DelayUs(1);
	    if(t==0)
	    {
	          SCL=0;
	          return 1;
	    }
	    DelayUs(1);
    }
    SCL=0;
    DelayUs(1);
    return 0;
}
/*******************************************************************
功能:启动I2C总线,即发送I2C起始条件.
********************************************************************/
void IIC_Start(void)
{
  IIC_OUTPUT_MODE_SET();
  SCL=1;
  SDA_OUT=1;
  DelayUs(2);
  SDA_OUT=0;
  DelayUs(2);
}

/*******************************************************************
功能:结束I2C总线,即发送I2C结束条件.
********************************************************************/
void IIC_Stop(void)
{
	IIC_OUTPUT_MODE_SET();
	SCL=1;
	SDA_OUT=0;
	DelayUs(2);
	SDA_OUT=1;
	DelayUs(2);
}

/*******************************************************************
字节数据发送函数
函数原型: void  SendByte(UCHAR c);
功能:将数据c发送出去,可以是地址,也可以是数据
********************************************************************/
void  IIC_SendByte(u8 byte)
{
	u8  BitCnt;
	IIC_OUTPUT_MODE_SET();
	SCL=0;
	for(BitCnt=0;BitCnt<8;BitCnt++)//要传送的数据长度为8位
	{
		if(byte&0x80) SDA_OUT=1;//判断发送位
		else SDA_OUT=0;
		byte<<=1;
		DelayUs(2);
		SCL=1;
		DelayUs(2);
		SCL=0;
		DelayUs(2);
	}
}
/*******************************************************************
 字节数据接收函数
函数原型: UCHAR  RcvByte();
功能: 用来接收从器件传来的数据
********************************************************************/
u8 IIC_RcvByte(void)
{
  u8 retc;
  u8 BitCnt;
  retc=0;
  IIC_INPUT_MODE_SET();//置数据线为输入方式
  SCL=0;//置时钟线为低，准备接收数据位
  DelayUs(2);
  for(BitCnt=0;BitCnt<8;BitCnt++)
  {

	SCL=1;//置时钟线为高使数据线上数据有效
	retc=retc<<1;
	if(SDA_IN) retc |=1;//读数据位,接收的数据位放入retc中
	DelayUs(2);
    SCL=0;
    DelayUs(2);
  }
  return(retc);
}
/*******************************************************************
 温湿度获取函数
函数原型: SHT30_read_result(u8 addr);
功能: 用来接收从器件采集并合成温湿度
********************************************************************/
void SHT30_read_result(u8 addr)
{
	u16 tem,hum;
	u16 buff[6];
	float Temperature=0;
	float Humidity=0;

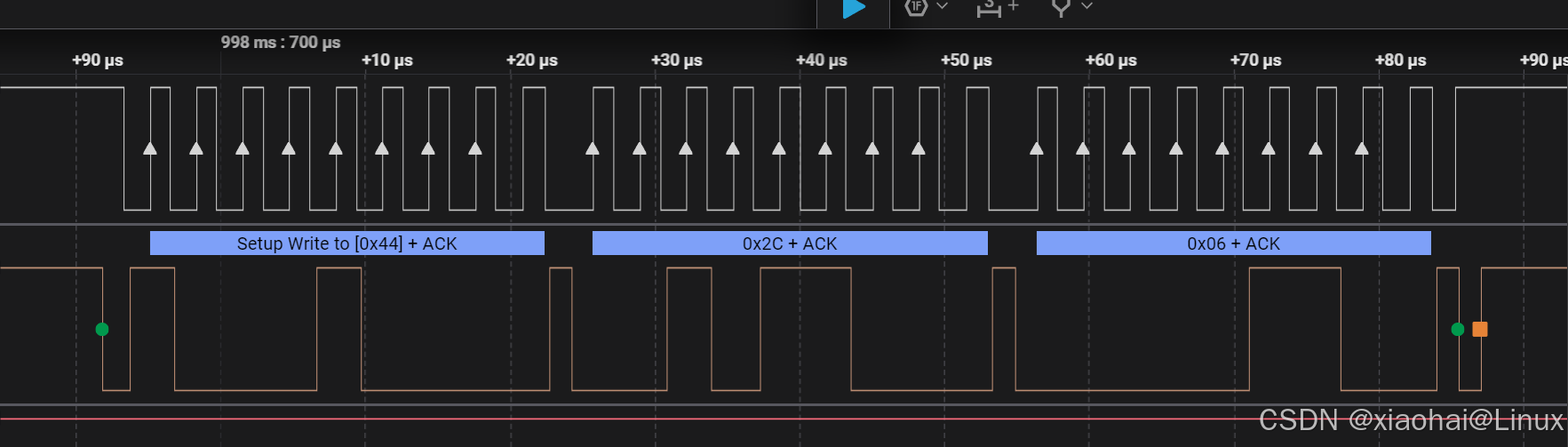

	IIC_Start();
	IIC_SendByte(addr<<1 | write);//写7位I2C设备地址加0作为写取位,1为读取位
	IIC_wait_ACK();
	IIC_SendByte(0x2C);
	IIC_wait_ACK();
	IIC_SendByte(0x06);
	IIC_wait_ACK();
	IIC_Stop();
	DelayMs(20);//写完操作指令后，起码要等20ms(使用SHT30测试得到可以按照实际情况加长延时)，SHT3x传感器才能把温湿度采集好！！！
	IIC_Start();
	IIC_SendByte(addr<<1 | read);//写7位I2C设备地址加0作为写取位,1为读取位
	if(IIC_wait_ACK()==0)
	{
		buff[0]=IIC_RcvByte();
		IIC_ACK();
		buff[1]=IIC_RcvByte();
		IIC_ACK();
		buff[2]=IIC_RcvByte();
		IIC_ACK();
		buff[3]=IIC_RcvByte();
		IIC_ACK();
		buff[4]=IIC_RcvByte();
		IIC_ACK();
		buff[5]=IIC_RcvByte();
		IIC_NACK();
		IIC_Stop();
	}

	tem = ((buff[0]<<8) | buff[1]);//温度拼接
	hum = ((buff[3]<<8) | buff[4]);//湿度拼接

	/*转换实际温度*/
	Temperature= (175.0*(float)tem/65535.0-45.0) ;// T = -45 + 175 * tem / (2^16-1)
	Humidity= (100.0*(float)hum/65535.0);// RH = hum*100 / (2^16-1)

	if((Temperature>=-20)&&(Temperature<=125)&&(Humidity>=0)&&(Humidity<=100))//过滤错误数据
	{
		humiture[0]=Temperature;
		humiture[2]=Humidity;
		sprintf(humiture_buff1,"%6.2f*C %6.2f%%",Temperature,Humidity);//111.01*C 100.01%（保留2位小数）
	}
	printf("温湿度：%s\n",humiture_buff1);
	hum=0;
	tem=0;
}
