Matlab安装Simulink Support Package for Arduino Hardware和Matlab Support Package for Arduino Hardware说明

作者：Fritz_yi

时间：2021/06/02

邮箱：2353763316@qq.com

版本：V1.0



本说明编写的目的在于引导初学者如何配置Matlab的Arduino开发支持包环境。使用Matlab的Simulink Support Package for Arduino Hardware（后简称matlab支持包）和Matlab Support Package for Arduino Hardware（后简称simulink支持包）可以使得Arduino开发时自由选择是采用代码开发（只需要matlab支持包）还是图形开发（只需要simulink支持包）同时使用，具体开发步骤Matlab官方有提供相应资料，此处作为环境配置说明不予提及。

本说明适用的Matlab版本为Matlab R2016b至最新版Matlab R2021a，早期版本（2014之前版本并不支持该Matlab支持包的安装，有其他安装方式，且不支持simulink支持包，此处不做说明）。

由于国内网络并不完全对外开放，在配置环境过程中，为确保能顺利安装支持包软件，请确保以下前提（注意：目前只在Windows系统下进行了实验）：

1. PC/笔记本电脑已安装好Matlab（版本最低要求为R2016b），注册好Matlab账号并在Matlab中登录
2. PC/笔记本电脑已安装好Arduino IDE（会在之后资源链接中上传）
3. 务必确保在步骤2安装Arduino IDE过程中允许安装所有必须的驱动程序（如果驱动安装失败或未提示安装，请选择安装5中资源链接里提供的CH341驱动文件，以确保arduino板可被识别串口）
4. 为确保支持包下载成功率，请将PC/笔记本电脑连接到校园网环境内（作者就读于福州大学，校园网亲测可用，其他非校园网条件下失败率较高，校外同学建议先试试校园VPN，不成功再尝试后面的方法二，实在不行请自己想办法climb stairs）
5. 下载好要用到的软件(链接：https://pan.baidu.com/s/1mrAbN1TMMD4w3zO2OnkNHA 提取码：avkx )



1. Arduino与NANO板或者UNO板通信演示例程

为了排除后续使用支持包与Arduino板通信时由Arduino板问题造成的失败（作者实验所用的NANO板由于出厂烧录的旧版Bootloader，须使用Arduino IDE下的“工具”->”处理器”->”ATmega328P(Old Bootloader)”，否则上传时会报错·）

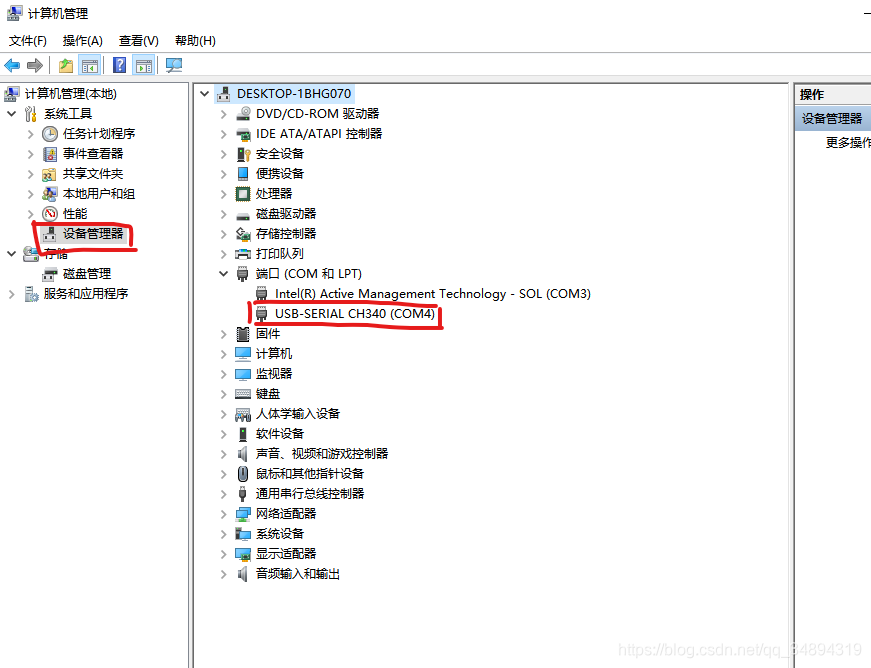

1. 将NANO/UNO板使用USB下载线连接至计算机，右键桌面“此电脑”->”管理”->”设备管理器”->”端口”下查看NANO/UNO板所在串口号（如串口较多，建议拔出后再插入，新增的串口号即需要的串口号），此处为COM4

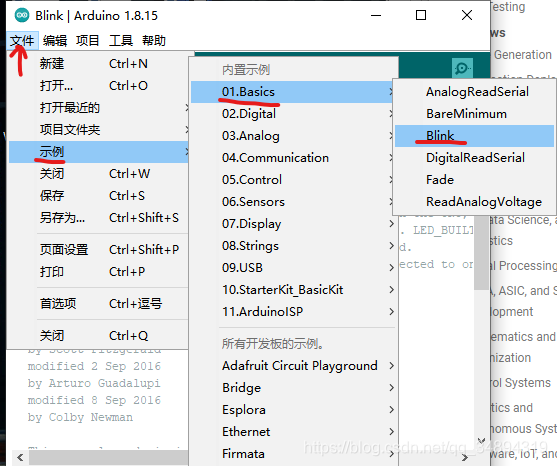

1. 进入安装好的Arduino IDE，点击选择“文件”->”例程”->”01.Basics”->”Blink”

1. 在弹出的Blink项目窗口中点击“工具”->”开发板”，根据自己采用的NANO/UNO板选择对应型号
