一、电源纹波概念
1.1 什么是纹波
电源纹波是指叠加在直流电源输出的电压或电流中的交流成分,是一种周期性的波动信号。好比平静的湖面有一阵风吹过,带起阵阵水波。这就是纹波的概念。

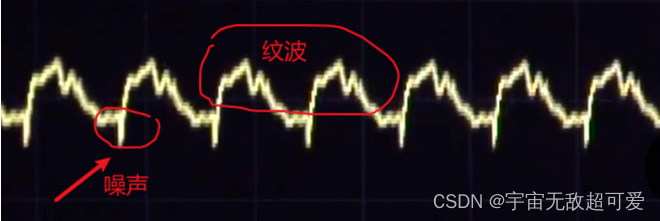

如下图示,使用示波器测量纹波时,上面的尖锐的毛刺就是电源噪声,而有规律的波动就是纹波。

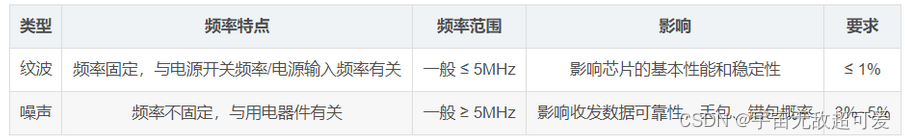

电源纹波和噪声的对比如下表格所示:
在工程上,在对电源进行测试时,一般并不刻意地把纹波和噪声分开,测量的是纹波和噪声两者的合成干扰,用峰峰值表示。上述纹波的分类其实已经包含了噪声。
一般情况下,在测试过程中,我们测试DC/DC电源的输出为纹波测试,最远端芯片IC电源管脚的接收端为噪声测试。
由此我们知道,开关电源输出的不是纯正的直流电压,里面有些交流成分,这就是纹波和噪声造成的。 纹波是输出直流电压的波动,与开关电源的开关动作有关。每一个开、关过程,电能从输入端被"泵到"输出端,形成一个充电和放电的过程,从而造成输出电压的波动,波动频率与开关的频率相同。 纹波电压是纹波的波峰与波谷之间的峰值,其大小与开关电源的输入电容和输出电容的容量及品质有关。
1.2 纹波产生的原因
电源纹波产生的原因主要包括以下几个方面:
电源开关元件的开关行为:电源内部的开关元件(如变压器、整流器等)在工作时会发生周期性的开关行为,从而导致输出电压出现周期性的变化。这种开关行为引起的纹波称为开关纹波。
电源滤波元件的限制:电源滤波元件(如电容、电感等)用于消除或减小电源中的纹波。然而,由于滤波元件的特性和性能限制,无法完全消除纹波,导致一定程度的纹波存在。
电源输入信号的不稳定性:电源输入信号可能受到外部因素的影响,如电网的电压波动、线路噪声等。这些不稳定性会传递到电源输出中,导致纹波的产生。
负载变化引起的纹波:当负载发生变化时,电源必须调整输出电压以满足负载要求。这种调整过程可能引起输出电压的瞬时变化,从而产生纹波。
1.3 纹波的危害
纹波会给我们的电源带来什么样的危害呢?一般来说纹波是百害而无一利的,纹波的危害主要有以下几点:
功能干扰:电源纹波可以传播到其他电路中,干扰正常的信号传输和处理。这可能导致设备的功能受损或产生误操作。
噪声干扰:电源纹波中的交流成分可以被电子设备的敏感部件(如放大器、传感器等)捕获,并以噪声的形式表现出来。这会影响设备的性能和精度,尤其是在需要高精度的测量或信号处理应用中。严重的电源纹波甚至会损坏设备。
电磁干扰:电源纹波会通过电源线或地线辐射出去,可能引起电磁干扰。这可能影响附近的其他设备或系统的正常运行,甚至违反电磁兼容性(EMC)标准。
组件寿命缩短:电源纹波会引入额外的功率损耗(降低电源的使用效率)和热量,可能导致电子组件的工作温度升高。长期以来,这可能会缩短组件的寿命并增加故障的风险。
1.4 纹波的表示方法
电源纹波可以用有效值或者峰值来表示,或者使用绝对量、相对量来表示。一般情况下,公司会使用峰峰值,也就是压差(波峰波谷相减)的绝对值来表示,同时会比较相对量是否满足标准要求。 举个例子来说明下:假如我们使用DC/DC输出3.3V的电压,使用示波器有源探棒,调节端口为DC耦合(如果是无源探棒,则使用AC耦合,并调节偏置为3.3V),测试得到的纹波结果为±25mV(无源探棒测试结果对应为3.3V±25mV),那么我们可以说此DC/DC输出的纹波为50mV,这个是绝对量,而相对量即纹波系数 = 纹波电压/输出电压 = 50mV / 3.3V = 1.51%。
二、电源纹波的测量方法

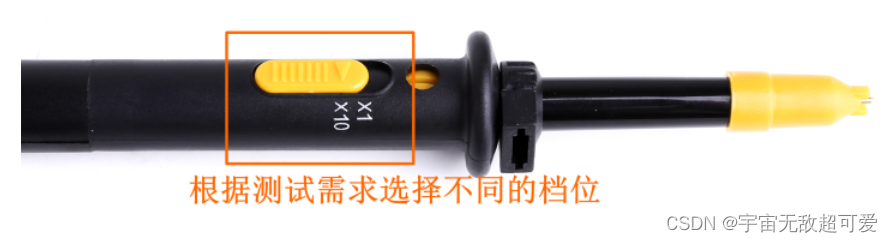

1、首先探头要选择合适的档位,如果电压比较大,或者对带宽要求比较高的情况下可使用X10档,普通情况下建议使用X1档,避免不必要的噪声衰减影响纹波的测量。
10:1(X10)的探头,实际上是在探头端衰减了10倍,然后在示波器端放大10倍。
好处是通过前面的匹配电路提升了探头带宽可以到几百MHz,而且扩展了示波器的量程,但是对于小信号的测量不是特别有利。如果被测信号幅度本身就小,再衰减10倍可能就淹没在示波器的底噪声里了,即使再做10倍的数学放大,对于信噪比本身也是没有改善的。
1:1(X1)探头的适合测试低频的,10:1(X10)适合测量高频的。
探头设置了X1档,相对应在示波器中需要设置比率为X1。反之设置X10,示波器也需X10。

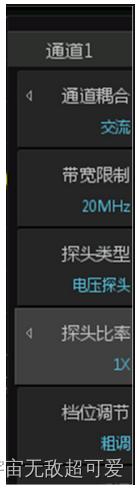

2、纹波属于是交流成分,所以“通道耦合”方式可使用“交流”方式,限制直流信号的输入。
使用无源探头则AC耦合;如果使用有源探棒,调节端口为DC耦合。
有源探头和无源探头的区别icon-default.png?t=N7T8https://www.bilibili.com/video/BV1wN4y197Wu/?vd_source=1f859d562939e879164b56f55a31f28d
3、可适当的使用“带宽限制”功能,可选择“20MHz”带宽限制。一般开关电源输出的纹波频率在020MHz范围,也有些芯片会要求测到80MHz或200MHz。而高频同步开关噪声和信号反射等引起的噪声在01GHz范围。所以建议选择20MHz带宽限制,可将不必要的高频噪声滤除。

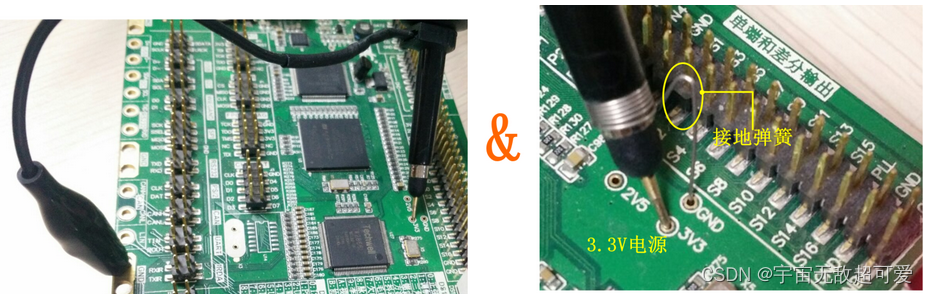

4、为避免电磁辐射等对信号的干扰,示波器探头接地线要求尽量短(测量回路也尽量短),通常使用探头自带的接地弹簧来接地,避免长接地线带来的不必要干扰。
5、触发方式可以选用边沿触发,触发模式可以在Auto/Normal状态下均可。另外,纹波测试一般以峰峰值来表示。

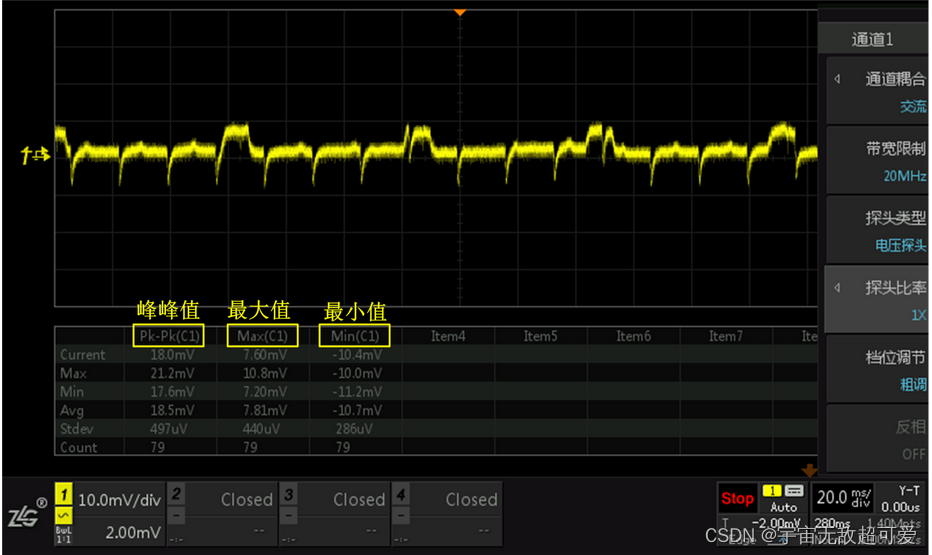

从测量中可以看到,本次电源纹波的峰峰值为18mV,纹波越小电源质量就越高。
一般地:
普通的数字I/O:电源的纹波噪声容限比较大,100mV左右都没问题;
继电器输出、光耦输出的电源:可容忍达100mV的纹波噪声;
工业通讯端口的供电:像RS-232、RS-485、CAN等总线型的电源,本身是数字信号,像RS-485、CAN还是差分形式传输,对电源的纹波噪声不那么敏感,电源的纹波噪声一般控制在75mV左右即可;
低速、低精度的数据采集系统:对精度和速度要求不高,纹波噪声控制在50mV一般都能满足数据采集的需求;
给低压CPU供电的电源:像类似于1.2V、0.8V的CPU供电系统,对电源的纹波噪声比较敏感,纹波噪声大时容易影响CPU的正常工作,甚至烧坏CPU,一般要求控制在30mV以内;
高速、高精度数据采集系统:对精度和速度都有较高要求,对电源的纹波噪声及其敏感,除要求电源的纹波噪声小外,还需选用一些高精度、共模抑制比大的运放来配合,电源的纹波噪声一般都需控制在10mV以内。
三、纹波的抑制方法
不管是哪种纹波,减小纹波最有效的方法一般有以下几种:
1、输出用π型电路滤波,LC滤波。
2、增大电容。对于输出电容,使用铝电解电容以达到大容量的目的。但是电解电容在抑制高频噪声方面效果不是很好,而且ESR也比较大,所以会在它旁边并联一个陶瓷电容(用于高配滤波和减小ESR),来弥补铝电解电容的不足。同时,开关电源工作时,输入端的电压Vin不变,但是电流是随开关变化的。这时输入电源不会很好地提供电流,通常在靠近电流输入端(以BucK型为例,是SWITcH附近),并联电容来提供电流。
3、增大电感。在满足输出电流的情况下,稍微加大电感量(一般来说电感量越大,输出纹波越小,但是对应的动态响应也会变差,而且电感量越大,输出的电流就越小)。
4、对于高精度仪器,可以在开关电源输出后接LDO滤波。但是成本高、功耗大。
5、提高开关电源的开关频率。
6、优化开关电源的布局布线。
噪声改善
在用电芯片端的电源引脚上放置一定规格、数量的去耦电容,当这些芯片进行工作状态切换时,从而保证电源网络供电的稳定性(就是避免了用电系统影响到了供电系统的稳定,也就是他们出现了耦合,所以这里才叫去耦电容)。
电源供电系统输出端,放置一定规格、数量的旁路电容,避免电源端的高频噪声干扰到用电系统的正常工作。
