纹波噪音笔记

一、电源测试
1.1 静态测试
1.1.1 静态阻抗测试
测试工具：万用表
测试条件：单板未上电时，测量测试点对GND的阻抗；
常见测试点：VCC3V3_MCU，VCC_5V_MCU,DC_IN，DC_OUT，ADC采样点等。
1.1.2 静态电压测试
测试工具：万用表、稳压电源
测试条件：单板首次上电，无启动程序情况下，测量各电源输入、输出（线性电源）电压是否满足设计需求；
常见测试点：DC输入、输出，稳压块，VCC、自举电容、稳压/滤波电容等对地电压；
1.2 动态测试
1.2.1 动态电压测试
关键IC需要对照手册，测量电压是否满足工作要求
测试工具：万用表、稳压电源
测试条件：系统上电，正常工作，测量空载、正常负载、满载等可能的工作状态下的电压
1.2.2 带能源噪声与纹波测试
测试工具：示波器（推荐是德、泰克等品牌）、稳压电源
测试条件：
1.系统上电，正常工作状态下，使用示波器探头和接地弹簧测试，接地使用接地弹簧就近接地，减少空间耦合进来的噪声。
2.测试时单板正常工作，各链路应该建立正常的数据传输。
3.纹波测试示波器使用20M带宽限制，时间刻度调到ms级别，保存波形可以展开到us级别以查看纹波形状。
4.噪声测试时间刻度打到100ms级别，且使用余辉模式，测试时间不小于40s。
1.2.3 电压电流过冲、尖峰
测试工具：示波器、电源（稳压电源、电池包，结合实际供电电压）
测试条件：系统上电时使用示波器抓取波形
1.2.4电源裕量测试
测试工具：万用表、测试底板、计算机、USB转串口连接线、直流稳压电源。
测试条件：
1.对于Highest Voltage的测量，按照芯片datasheet上的最大工作电压值进行测试（一般为电压Typical值的+5%），测试时使用串口监测系统的启动过程，能够正常完成启动即判定合格。
对与Lowest Voltage的测量，经芯片的供电电压下调，直到系统不能完成正常启动为止。对于部分下调幅度较大的电源，如果仍旧能够正常启动，则停止下调该电压，将最后一次测试的电压记为电源的Lowest Vlotage Margin。
1.2.5 电源效率测试
输出功率/输入功率*100%
1.2.6 电源功耗
工作功耗、静态功耗、待机功耗
电池供电类产品，测试静态功耗（电流）时，需注意电气

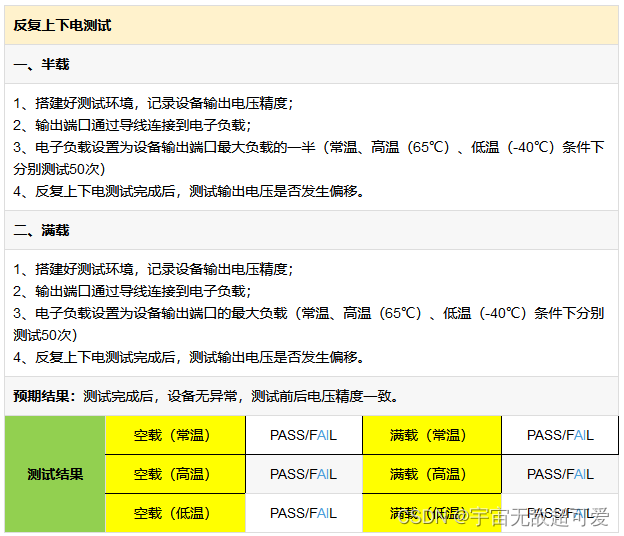

1.3 上电时序与掉电时序
上电时序需要满足设计的时序要求
系统上电时，使用示波器抓取波形
2 内部信号测试
2.1时钟信号
测试每个时钟的频率、上升时间、下降时间、占空比、上升沿过冲、下降沿过冲、电平
2.2. 时钟劣化测试
时钟斜率拉偏，给时钟信号增加电容负载，使时钟斜率变缓，观察是否影响单板相应单元的功能。
2.3 复位信号及复位时序测试
测量每个芯片的复位信号，确认复位电平，复位有效时间；
对于有逻辑与时序要求的复位信号，要求测量复位时序间隔。
2.4其他接口与总线时序测试
所有信号的测试位置都必须尽量靠近信号的接收侧。
2.4.1 RGMII
2.4.2 IIC
IIC的开始和结束信号
应答信号
写寄存器
读寄存器
2.4.3 DDR3
过冲
差分信号
单端信号
2.4.4 RS485/RS232/RS422
RS232/RS422需要测试发送端和接收端的波形。
常见测试项：传输速率、驱动输出电压、驱动器输出信号电平（负载最小值）、驱动器输出信号电平（空载最大值）、接收器输入电压范围、接收器输入门限、接收器输入电阻、驱动器共模电压、接收器共模电压
2.4.5 UART
1.启动系统。
2.将外部的RS-232外部硬线回环内部程序回环。
3.运行UART测试程序。
4.测试波形。
5.与数据手册进行比较。
2.4.6 SPI
2.4.7 QSPI
2.4.8 AD/DA
根据要求AD测量指标如下：有效位数，采样率，信噪比，谐波失真，无杂散动态范围，通道相位误差，位延迟随时间漂移。
测量仪器： 逻辑分析仪；电源； ADC 测试软件 如VisualAnalog。
DA测量
根据要求DA测量指标如下：采样率，输出信号频率，输出信号功率，无杂散动态范围。
DA测量仪器： 81250并行误码仪 ；万用表 ；示波器；频谱仪 ；电源；软件如DAC 测试软件。
2.4.9 GPIO
2.4.10 以太网
2.4.11 TCP/UDP通讯
测试工具：iperf3
2.4.12 CAN通讯
