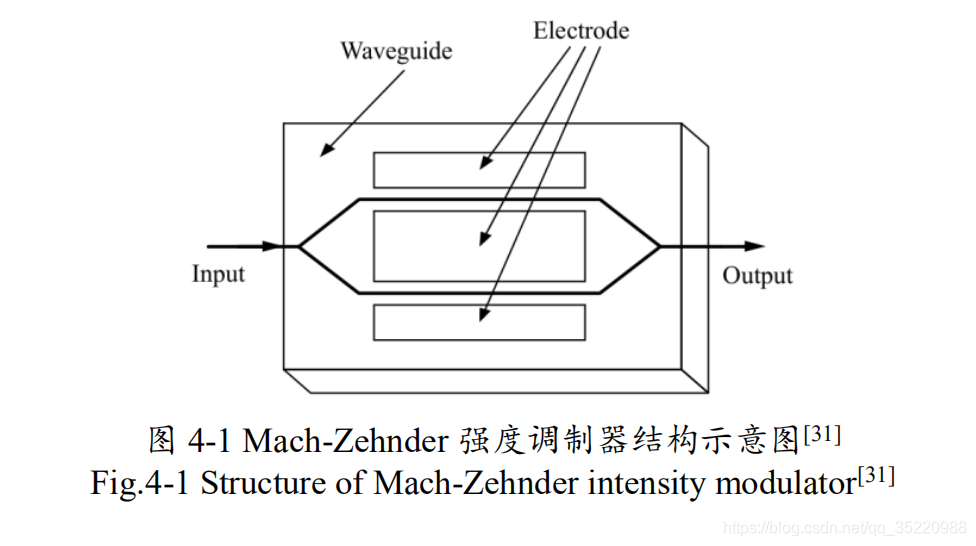

马赫曾德尔调制器的Matlab仿真 理论储备 马赫曾德尔调制器(MZM)是一种强度调制器(外调制类),基本结构如下图所示。输入光在第一个分支处分为两个部分,在调制器上下两臂处分别进行相位调制,在第二个分支处汇合后,最终实现强度调制。 设输入光光波的表达式为: E ( t ) = E 0 e x p ( j w 0 t ) E(t)=E_0 exp(jw_0t) E(t)=E0exp(jw0t) 经过MZM后,输出光波的表达式为(推导略): E ( t ) = E 0 2 e x p ( j w 0 t + j φ 1 ) + γ E 0 2 e x p ( j w 0
