前言

本文通过MQTT协议实现远程点亮led灯作为实验，需要用到的器材有：ESP8266-01s、STC89C52，对了本文连接的是自己的服务器，所以还需要一个宝塔，对于没有宝塔的伙伴没关系，可以用公共的服务器，效果是一样的

一、搭建MQTT云服务器

1.下载

首先，先将宝塔上安装Docker管理器在这里插入图片描述
拉取emqx/emqx镜像
在这里插入图片描述
在这里插入图片描述
成功后在终端运行命令，或者加入定时计划运行即可：

docker run -dit --name emqx -p 18083:18083 -p 1883:1883 -p 8083:8083 -p 8084:8084 emqx/emqx:latest

docker exec -it  emqx /bin/sh

【我是因为忘记密码了，登陆不上去，可以用我的方法，也可以在终端】

1.终端
在这里插入图片描述

2.定时计划
在这里插入图片描述
上述都要执行，一次即可！

2.开放端口

1883：MQTT 协议端口
8883：MQTT/SSL 端口
8083：MQTT/WebSocket 端口
8080：HTTP API 端口
18083：Dashboard 管理控制台端口

先到服务器运营商开放，再去宝塔开放，不然没用
【我这里就不放运营商的开放截图了】
在这里插入图片描述

3.测试使用

http://云服务器公网IP:18083
账号： admin
密码: public

【我的是这样的】
在这里插入图片描述
通过MQTT手机端软件测试，可以用：
【软件怎么用自己去摸索哈】
在这里插入图片描述
【加入到同一个房间的设备可以在房间内互相发消息，读者可以自己测试】

二、下载安信可固件

1.烧录

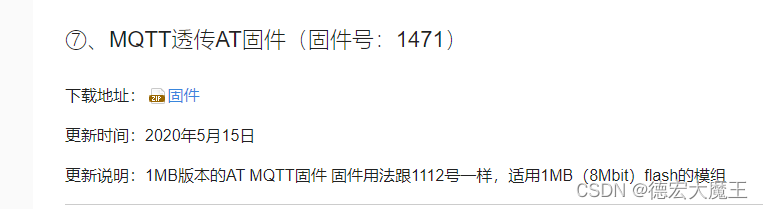

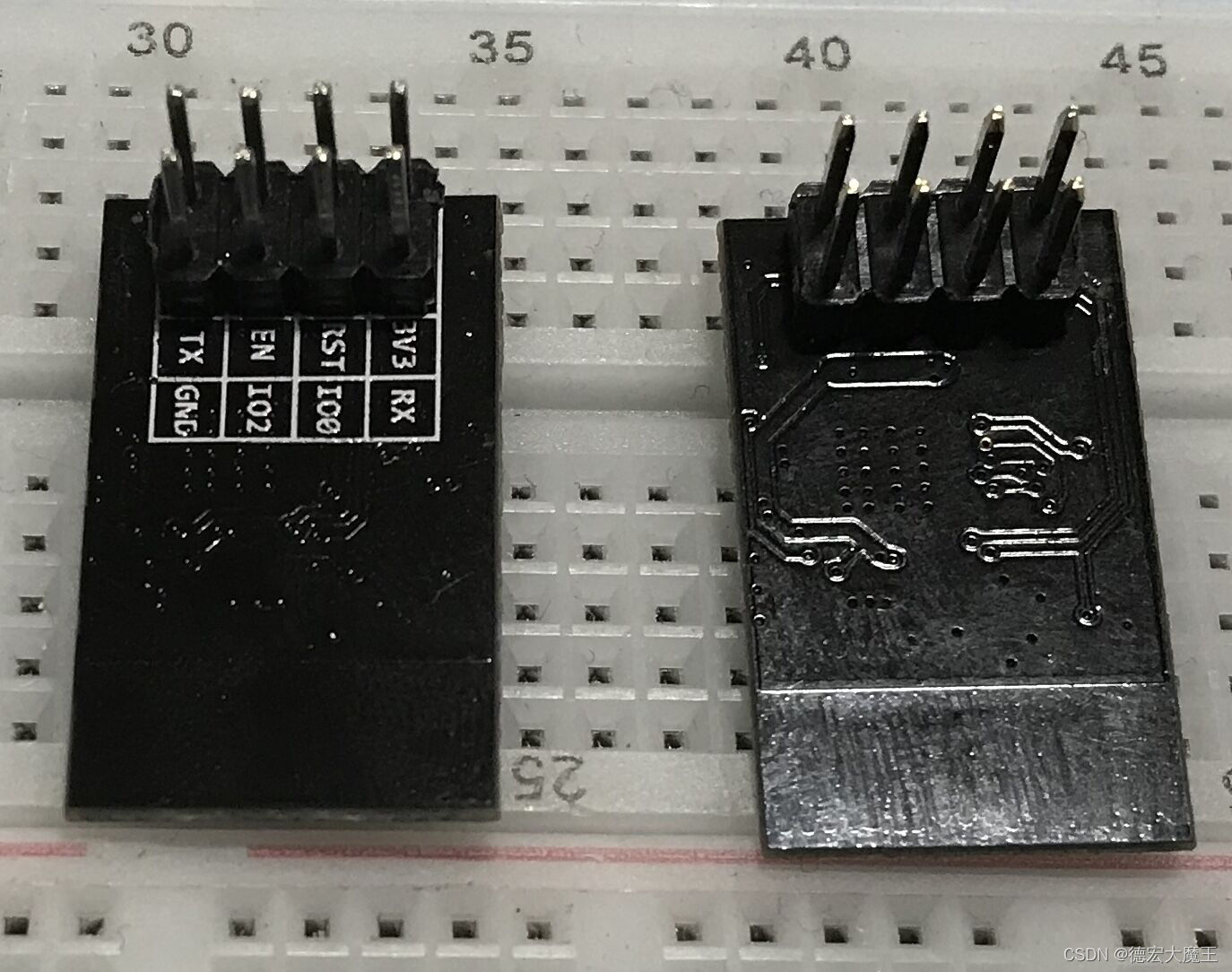

首先ESP8266-01s固件地址：
点我下载
在这里插入图片描述
下载固件到桌面，打开烧录器

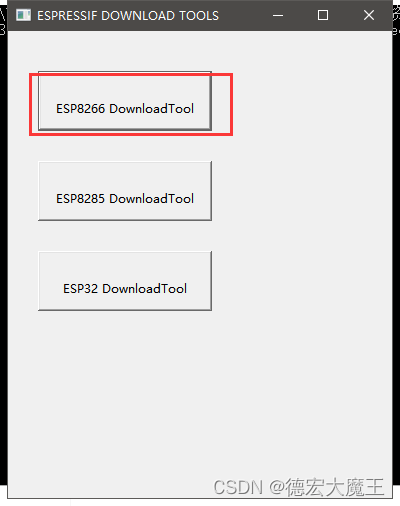

1.选择在这里插入图片描述

2.USB转TTL接法：

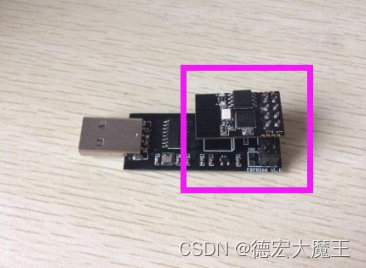

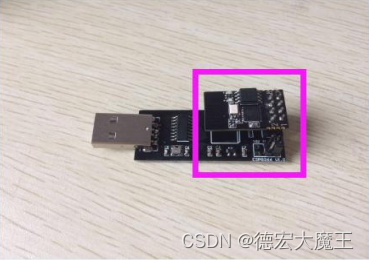

【进入烧录模式，注意下紫色框】
用短接帽把转接板接上如图所示
在这里插入图片描述

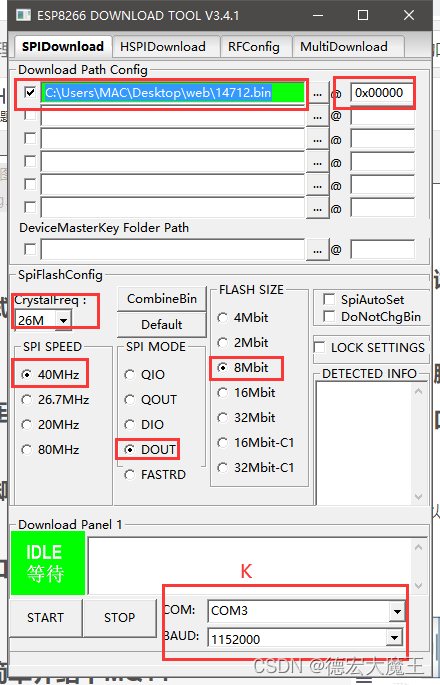

3.路径以及一些选项选择
【按照我的来即可】
kk那里注意下，烧录记得他的波特率，后面需要用指令设置9600…
在这里插入图片描述

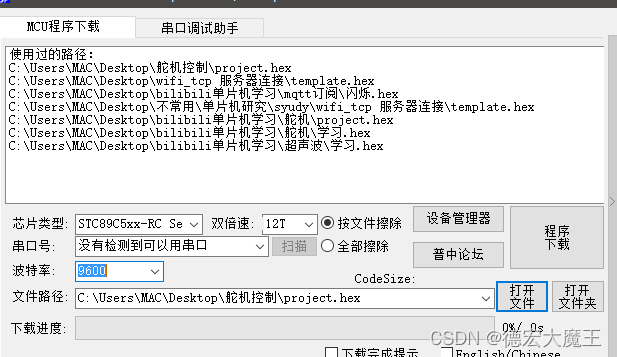

点击START 等待烧录结束！！

2.测试连通信

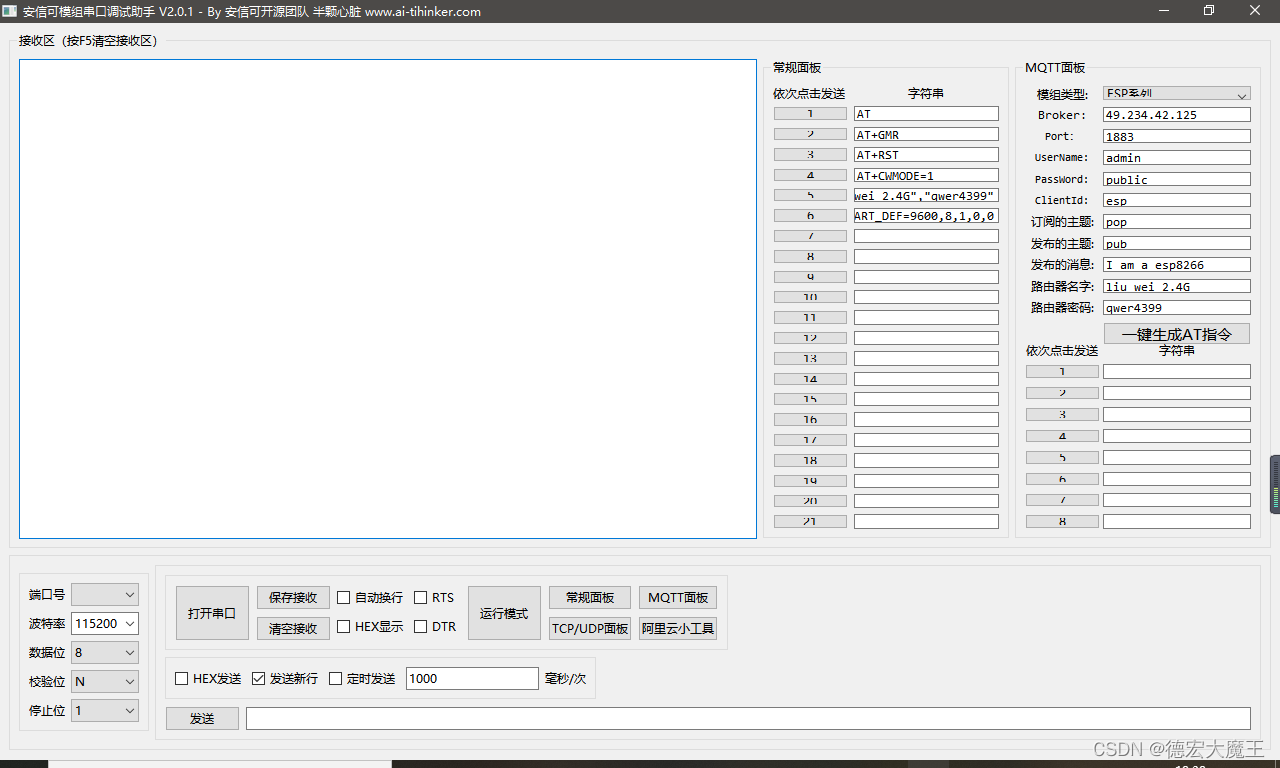

打开安信可模组串口助手，取下短接帽，插上电脑后，打开助手记得选择刚刚烧录的端口，如图：
在这里插入图片描述

在这里插入图片描述
然后发送AT指令，测试是否正常
【提示下，可以用MQTT工具箱展开即可用】

AT

返回OK

然后发送AT指令，将波特率设置为9600

AT+UART_DEF=9600,8,1,0,0

返回OK

【由于博主已经弄好了，接下来的操作都不放成功截图了】

接下来设置模式以及连接WIFI

AT+CWMODE=1

AT+CWJAP="liu_wei 2.4G","qwer4399"

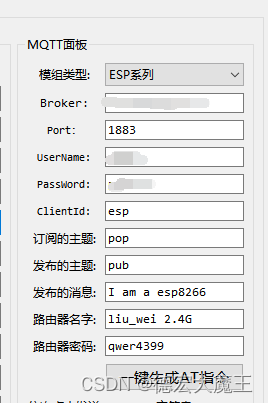

都返回ok后开始连接刚刚的MQTT服务器，在刚刚说的MQTT工具箱里面展开输入配置信息，可以一键生成！
如图：
在这里插入图片描述
生成后：
在这里插入图片描述

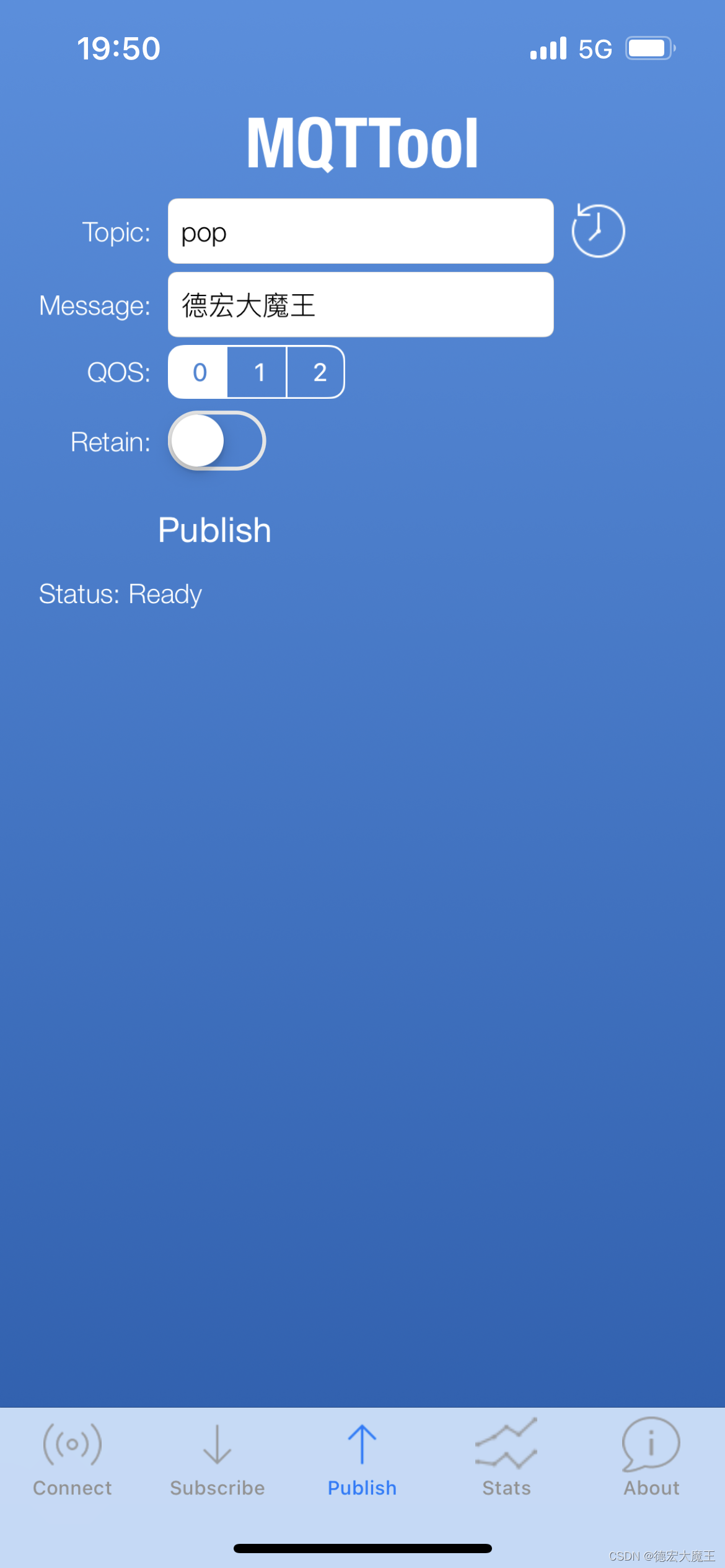

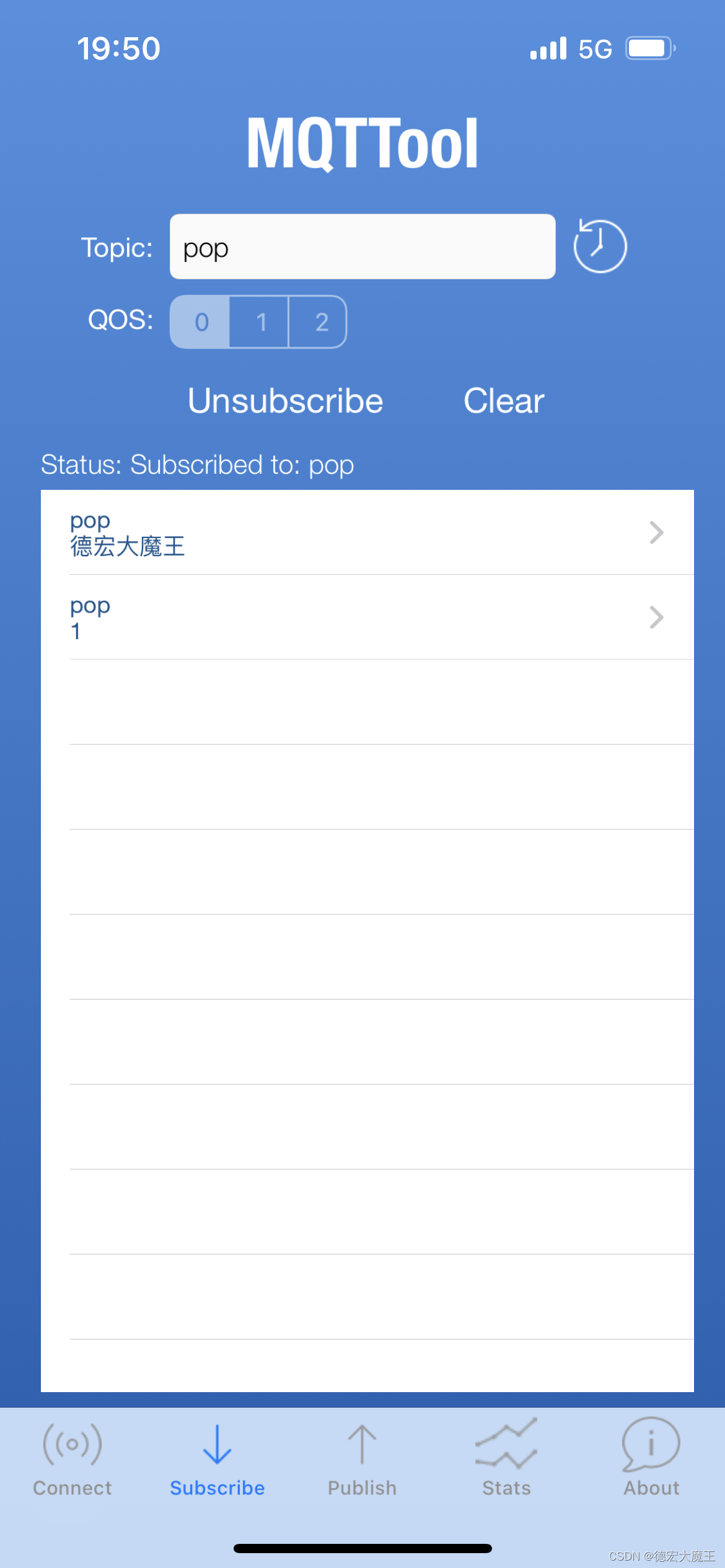

依次点击到【取消订阅主题】之前就可以，如果没问题返回ok，可以用手机连接同一个MQTT服务器，同一个主题下【pop】
在这里插入图片描述
在这里插入图片描述
这里就不放图了一样的可以接收到

三、连接STC89C52

1.烧录程序到STC89C52

废话不多说！上代码！

#include <reg52.h>
bit uart_busy = 0;    //´®¿Ú·µ»ØÏûÏ¢
char flag=0;

sbit led=P2^0;       //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led1=P2^1;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led2=P2^2;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led3=P2^3;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led4=P2^4;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led5=P2^5;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led6=P2^6;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled
sbit led7=P2^7;      //½«µ¥Æ¬»úµÄP0.0¶Ë¿Ú¶¨ÒåΪled


int i; //??????????
char receiveData=0x37;  //????mqtt????????


typedef unsigned int u16;     //¶ÔÊý¾ÝÀàÐͽøÐÐÉùÃ÷¶¨Òå
typedef unsigned char u8;




void delay(u16 i){
while(i--);

}
void dealy(u16 i){
while(i--);

}

void Init_uart(void) {      //´®¿Ú²¨ÌØÂÊÒªÉèΪ9600
	TMOD = TMOD | 0x20;
	SCON = SCON | 0x50;
	TH1 = 0xFd;
	TL1 = TH1;
	TR1 = 1;
	EA =1;
	ES =1;
}
//´®¿Ú·¢ËÍ×Ö·û
void Uart_SendByteData(unsigned char msg){
	while(uart_busy);
	SBUF=msg;
	uart_busy = 1;
}
void Uart_SendStrData(unsigned char *msg){
	while(*msg){
		Uart_SendByteData(*msg++);
	}
}

//³õʼ»¯ÅäÖÃ8266£¬Ö¸¶¨·þÎñÆ÷
void Init_ESP01S(){

dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	Uart_SendStrData("AT+MQTTUSERCFG=0,1,\"esp\",\"admin\",\"public\",0,0,\"\"\r\n");
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);
	Uart_SendStrData("AT+MQTTCONN=0,\"49.234.42.125\",1883,0\r\n");
dealy(50000);
	dealy(50000);
	dealy(50000);

	dealy(50000);
	dealy(50000);
	dealy(50000);
Uart_SendStrData("AT+MQTTSUB=0,\"pop\",0\r\n");
	dealy(50000);
	dealy(50000);
	dealy(50000);
	dealy(50000);

	Uart_SendStrData("AT+MQTTPUB=0,\"pub\",\"I am a esp8266\",1,0\r\n");


}

void main(){
	Init_uart();
	dealy(50000);
	Init_ESP01S();

	//Uart_SendStrData("111");    //ͨ¹ý´®¿Ú·¢ËÍ×Ö·û´®¸ø8266£¬·¢Ë͵½ÔƶË

	while(1)
    {
if (flag==1)
{
//0kai1ting
           led=0;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led1=0;
						delay(50000); //´óÔ¼ÑÓʱ450ms
						led2=0;
						delay(50000); //´óÔ¼ÑÓʱ450ms
           led3=0;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led4=0;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led5=0;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led6=0;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led7=0;
		   flag=0;

}
					led=1;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led1=1;
        delay(50000); //´óÔ¼ÑÓʱ450ms
        led2=1;
        delay(50000); //´óÔ¼ÑÓʱ450ms
           led3=1;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led4=1;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led5=1;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led6=1;
           delay(50000); //´óÔ¼ÑÓʱ450ms
           led7=1;
		   delay(50000); //´óÔ¼ÑÓʱ450ms


        // send_by_string(0x66);

    }
}

void UART_Interrupt(void) interrupt 4 {

	unsigned char one_char;

	if(RI){
		receiveData=SBUF;//????????????
		RI = 0;
		if(receiveData == 0x31)   //?????????‘1’,???led?
	{

		flag=1;
	}

	if(receiveData == 0x32)   //????????? ‘2’,???led?
	{
		flag=0;
	}


	}

	if(TI){
		TI = 0;
		uart_busy = 0;
	}

}

烧录：
在这里插入图片描述

2.引脚图连接

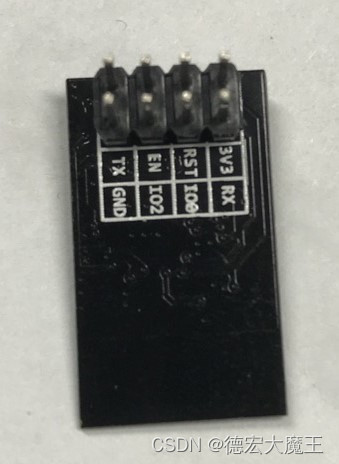

将ESP8266和开发板连接
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

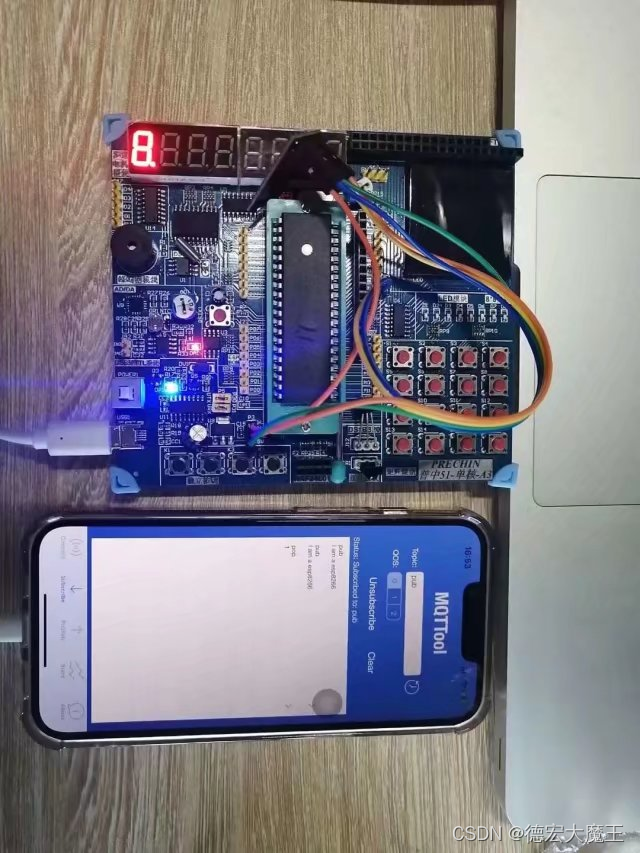

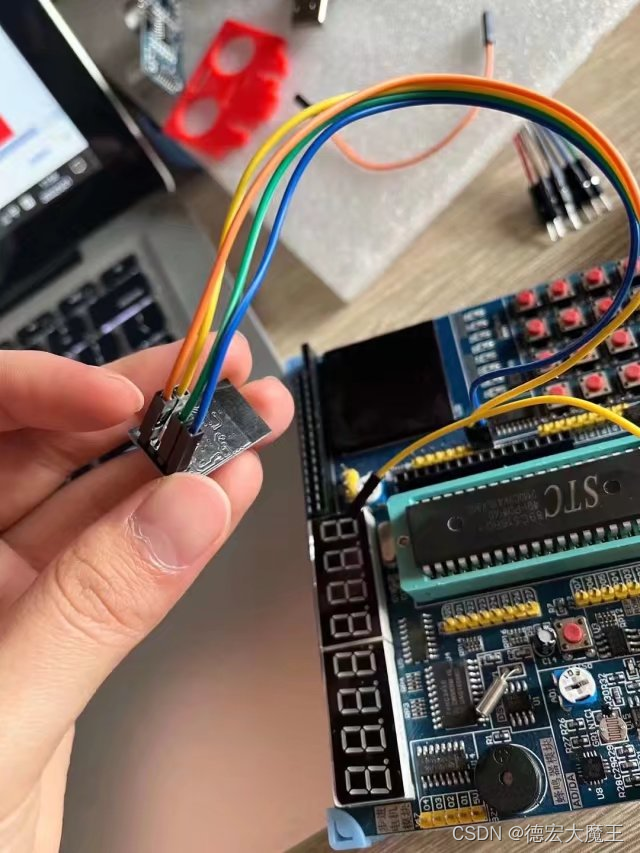

对应连接后：
在这里插入图片描述

在这里插入图片描述

成品视频：

先欠着

四、简单介绍下MQTT

【可以说是加入房间的人都能通信，互接信息】
在这里插入图片描述

总结

踩坑：在进入穿透模式后，退出方法就是发送【+++】，不换行发送一次，就可以发送AT指令，所有代码发送都需要加换行
