关于图像对比度的概念和计算

1、问题背景

调试图像效果时，经常遇到图像发朦，不通透的问题。比较有效果的就是通过调节图像的对比度来优化此问题，

那什么是对比度，怎么去衡量对比度，以及怎么去调试对比度呢？这是本文要总结的内容。

2、问题分析

1）什么是对比度

对比度就是画面中明暗部分的亮度比，对比度越高，则图像中明暗部分的差异就越大。

但要注意，衡量一幅图像中的对比度，需要分为全局对比度和局部对比度；

如下两幅图所示，它的全局对比度是一样的，也就是图像中最暗和最亮部分亮度比相同。但很明显右图看着要通透明亮许多，这里就是局部对比度差异导致的。

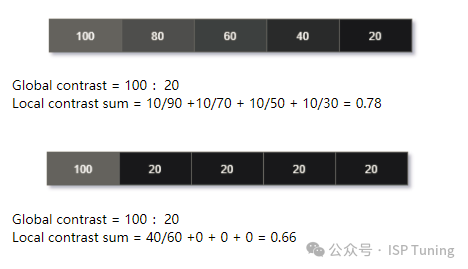

如下关于全局对比度和局部对比度计算的例子：

2）三种种关于对比度的计算方法

方法一：

Web fraction：

Local contrast_i=|Li-Lmean|/Lmean

Contrast_sum=∑[|Li-Lmean|/Lmean]；

i∈(1,n-1)

Lmean 是相邻两个块的均值；

a< contrast_sum< b；

可以通过限制contrast_sum的范围，来定义对比度；

方法二：

Patch #19-#24

∆-luma1=pixelValue(#19)-pixelValue(#20)

∆-luma2=pixelValue(#20)-pixelValue(#21)

∆-luma3=pixelValue(#21)-pixelValue(#22)

∆-luma4=pixelValue(#22)-pixelValue(#23)

∆-luma5=pixelValue(#23)-pixelValue(#24)

∆-luma_ave=1/5*(pixelValue(#19)-pixelValue(#24))

for i= 1 to 4，

0.6 < ∆-luma(i)/∆-luma_ave < 1.1

i= 5，0.7 < ∆-luma(i)/∆-luma_ave < 1.2

如上限制对比度范围的值如何设置，还是以具体项目需求为准；

方法三：

0.x  < Local contrast Ln / Ln-1  < 1

Avg Local contrast = [∑(Ln/Ln-1)]/ n-1

3）关于对比度的调试

调试对比度时，之前很常见的做法就是把暗部压暗，高亮处拉亮，这会很明显的提升对比度，

但这也会容易使得暗处变成死黑，亮部过曝，也就是没有数据了。但其实很多时候真实场景下的暗部，亮部都是有数据的。

我们调试的原则是要在不损失暗部、亮部信息的情况下，去增加对比度，

使得全暗、稍暗、中间亮度、以及高亮部分的像素得以区分开，这样就能保证图像的层次感，通透度了。

另外要明白在图像调优过程中，但凡是以人眼视觉为评判标准的相机产品，都要以 "真实还原" 外界场景为目标，

在多个场景下白平衡、色彩、曝光、动态范围要做到和人眼一致，这是相当的有难度的。

在做项目的过程中，有些客户也会提供一个竞品机，要求按照竞品机的风格去调优，

但对于画质来说“没有最好，只有更好”，如果调的和竞品机一模一样还有什么竞争力呢？

其实这两者也并不冲突，正确的流程应当是，我们要在满足其真实还原的前提后，再去参照竞品微调一下风格即可。

注：其中关于对比度计算部分来源于《大话成像图像质量测量与国际标准课程》
