大面积纯色背景下，awb 偏色要如何调试？

1、问题背景

最近项目调试过程中，有遇到过几次对着大面积纯色背景下，awb偏色的问题，问题现象如下所示：

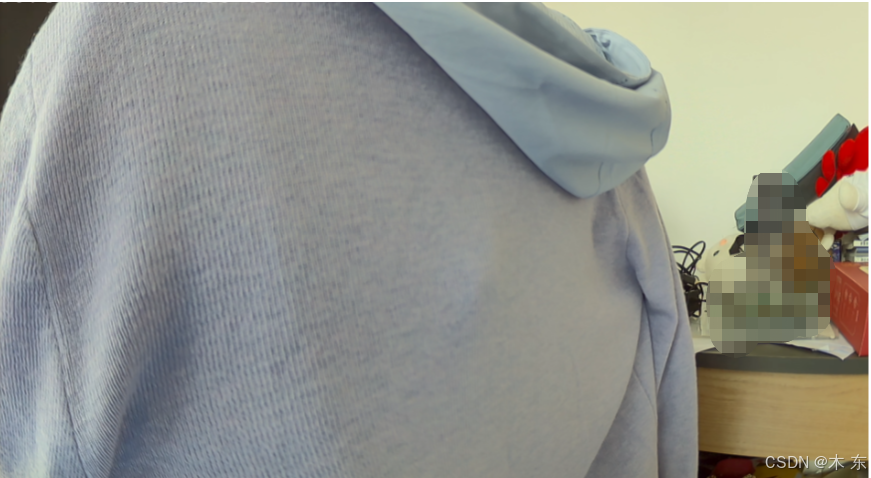

a、室外阳光照射下，对着大面积的天蓝色衣服，白墙偏黄；

b、室外阴天场景，对着大面积的绿植，画面整体偏蓝紫色；

c、室内照明光源下，对着大面积的橙色毛衣，白墙偏蓝；

如上的场景是一些很常见的awb色温判错了，导致的偏色问题，那具体该如何调试呢？

虽然各家的平台有差异，调试方法也有所不同，但处理原理上是类似的，

这里会基于我司平台，总结一下解决此类问题的方法，供大家学习参考。

2、问题分析

首先具体问题要具体分析，一般对于此类问题的调试步骤：

1）先读取一下当前awb算法判定出的色温是多少？确认下当前场景色温判的有没有问题。

2）读取一下当前awb算法统计灰区内的白点分布，确认下当前色温的落点情况。

了解了如上信息后，基本也就知道是什么参数的问题，该如何调试了，我们以如上3个问题去具体分析。

a、室外阳光照射下，对着大面积的天蓝色衣服，白墙偏黄；

此场景下我读取到awb算法判定出来的色温是9000K左右，但实际晴天场景下正常就5000-6500K左右，

所以是awb算法将天蓝色衣服给当成了蓝天，色温判高了导致。

那为什么会判高呢？

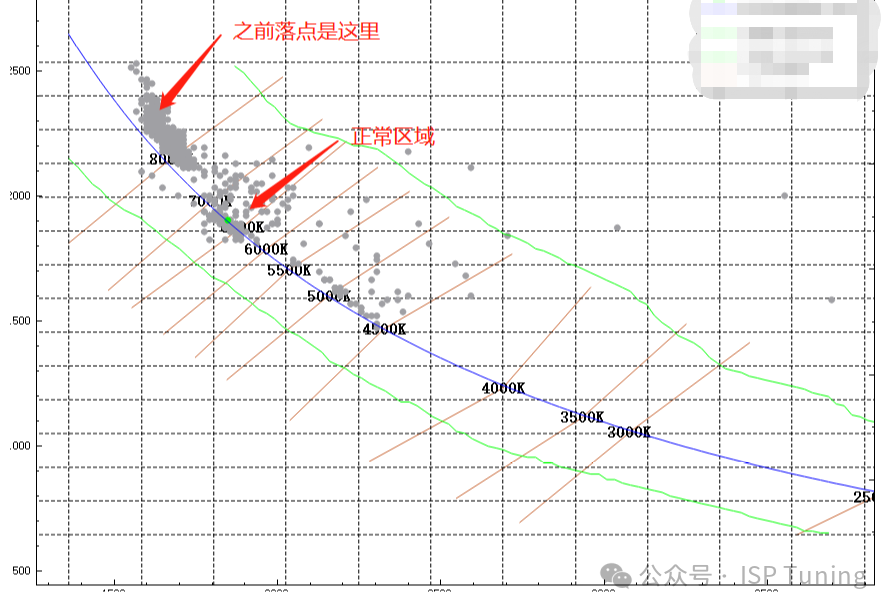

此时再看下awb算法统计灰区内的白点分布，如下图所示，当前场景下灰区内的白点主要分布在8000-9000K及6500K附近，

8000-9000K区域的白点更多且更集中，所以正常情况下awb算法判到9000K是正常的。

那如何使awb算法的色温，判定到符合正常场景的6500K呢？

我司平台awb模块的参数中，有关于每个标定色温的权重设置，此时可以将6500K色温的权重加大，

9000K色温的权重减小，所以在此场景下awb算法的色温就更容易判定到6500K附近了。

但也要注意高色温部分的权重分布，没必要太大，但也不能直接不配置，否则当对着蓝天场景时，那awb就判不到高色温了。

如下左图是修改权重后的结果，整体颜色就正常了。

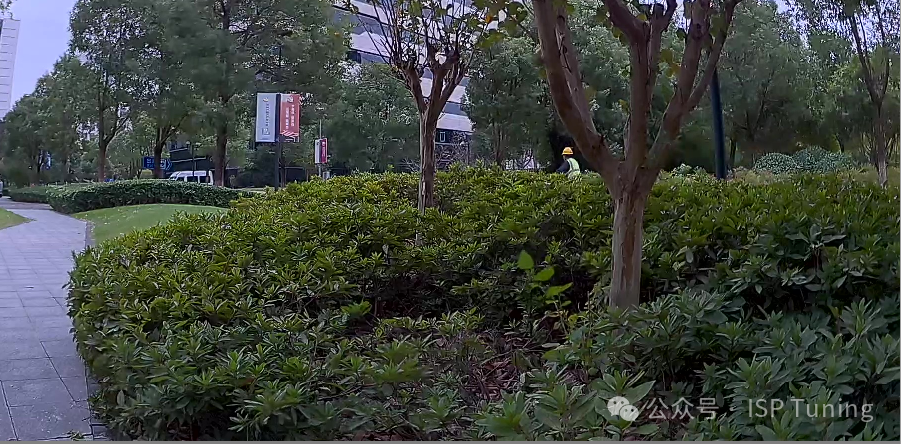

b、室外阴天场景，对着大面积的绿植，画面整体偏蓝紫色；

同上一个问题一样，先看下当前awb算法的色温判的是多少，大概是4500K左右。

此时转动摄像头，把绿植移出画面，当画面颜色正常后，读取当前的判定色温，也还是4500K左右，那就是色温判的没有问题。

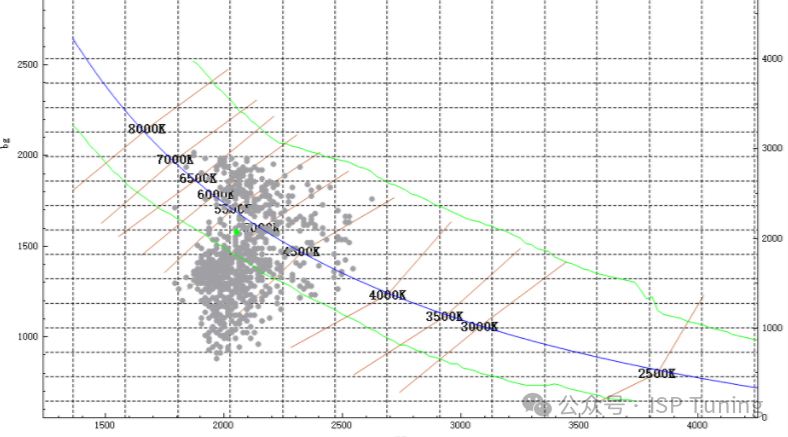

此时可以再看下awb算法统计灰区内的白点分布，如下图所示，实际看到的是整个绿植部分都被判定为4500K下方区域的白点了，

绿植也不是白点，且所占比重较多，影响到awb算法最后计算的落点了，导致白色还原不正常。

虽然色温接近，但落点区域不同，类似同色异谱的问题。

针对此类问题，我们调试过程中可以将awb统计的灰区范围调整一下，

如上图，将4500K下方的线的范围往上调整，将整个绿植部分从灰区里面给移除出来，这样就不会影响到白平衡的统计了。

但要注意的是，这种在灰区边缘部分的白点可以移除，但如果白点集中普朗克曲线上，或者中心部分，那这就不能通过这种方法来处理了，否则大部分场景都会出问题，就得不偿失了。

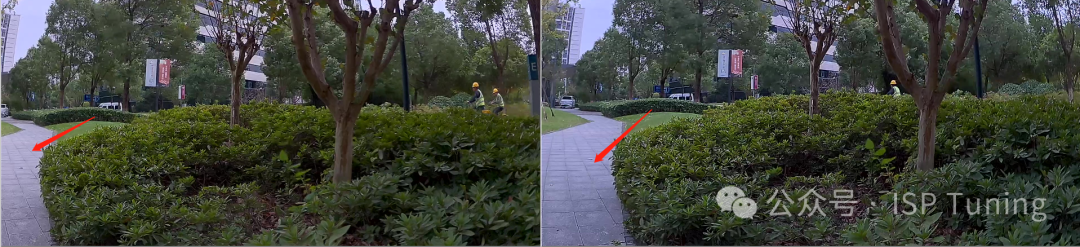

如下左图所示，是通过将绿植部分移除灰区后的结果，较右图还是有明显改善的。

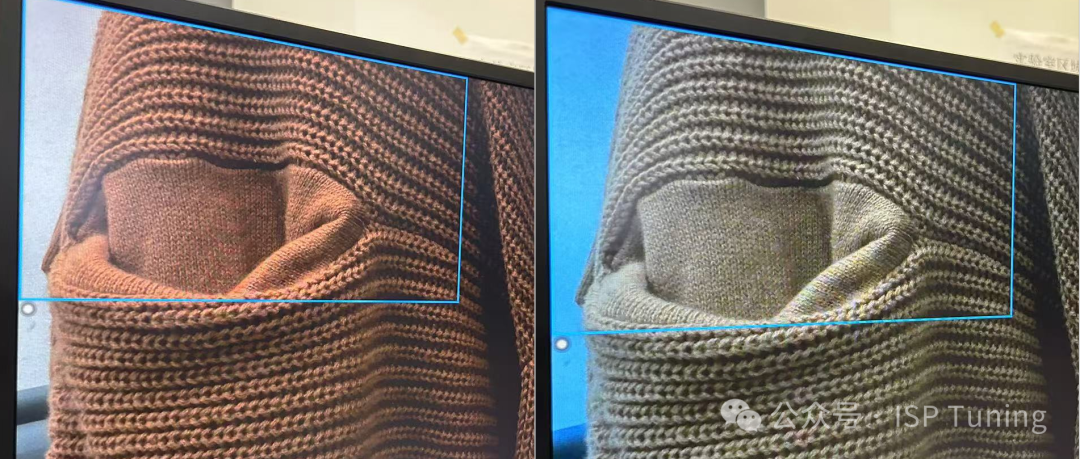

c、室内照明光源下，对着大面积的橙色毛衣，白墙偏蓝；

这个问题是在夜晚室内光源下，对着大面积的橙色毛衣拍的，左边白墙是偏蓝了，此时色温判定的是2000K，

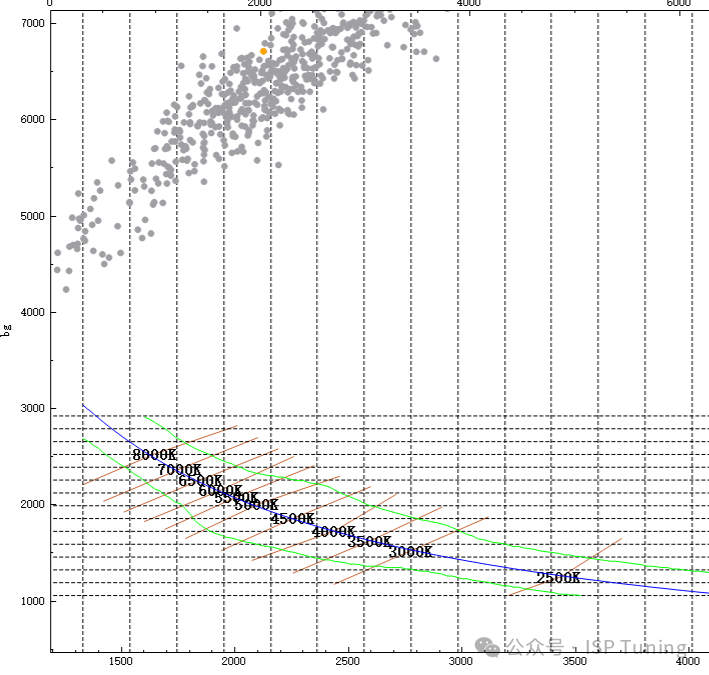

如下是awb算法统计灰区内的白点分布，这个看着就有点奇怪了，这是awb跑飞了的感觉，统计的区域就没白点了，



但又为什么判到2000K呢？

目前算法的逻辑是wb不变，还是用上一次检测到的awb值， 从一开始就没有，就只能跟wb给的preset值有关了。

所以对于这种判定不出的场景，那我们直接给他定义一个比较合理的preset值就好了，一般配置成5000K，或者6500K就可以了。

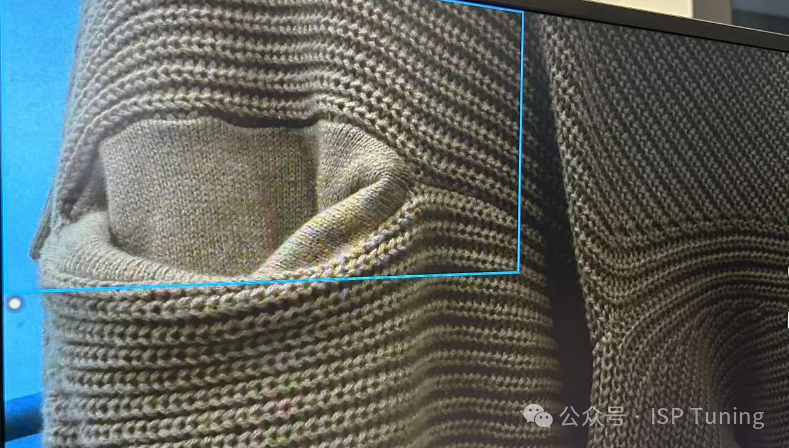

如下左图是调整了wb preset值为5000K的效果，总是比之前2000K的效果要好一点的。
