（10）Proteus 8.9上的STM32仿真系列（HAL)---freertos

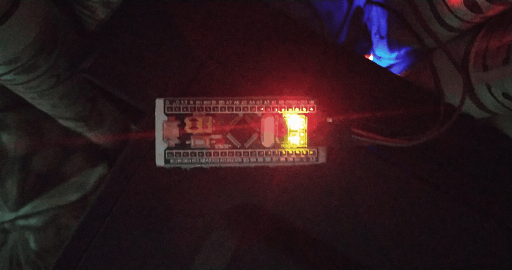

实验设计：通过cubemxide生成freertos工程，然后创建一个 pc13 led灯间隔200ms闪烁的任务。非常遗憾的是proteus8.9仿真失败，实物上没有问题，但还是把流程过一遍。

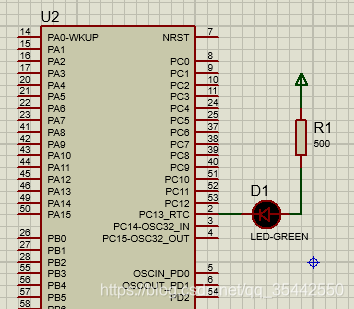

一、原理图
实物是淘宝上stm32f103 c8t6的核心板，proteus上没有这个芯片，这里图上大概表示一下，用的是核心板自带的pc13引脚的led灯。

二、cubemxide配置

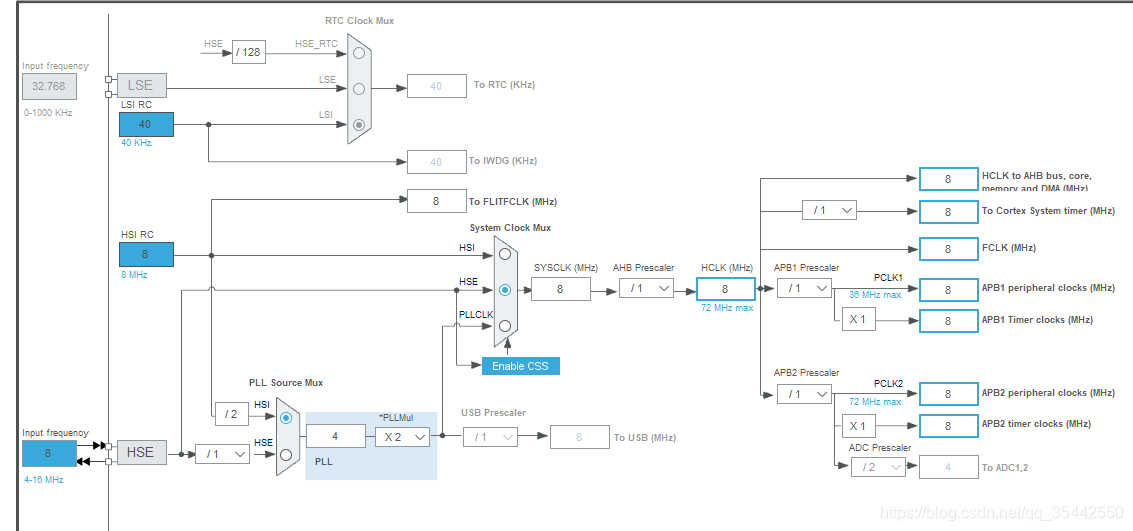

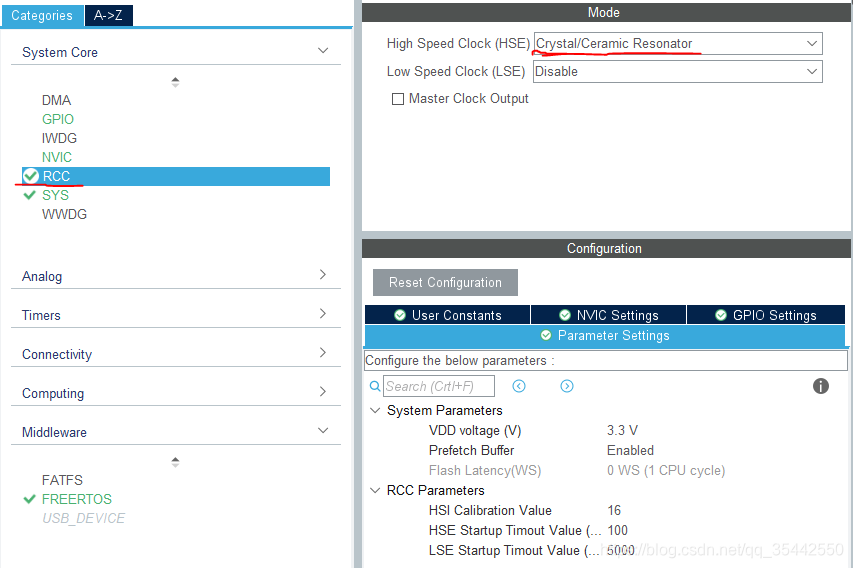

1.RCC如之前工程一样配置

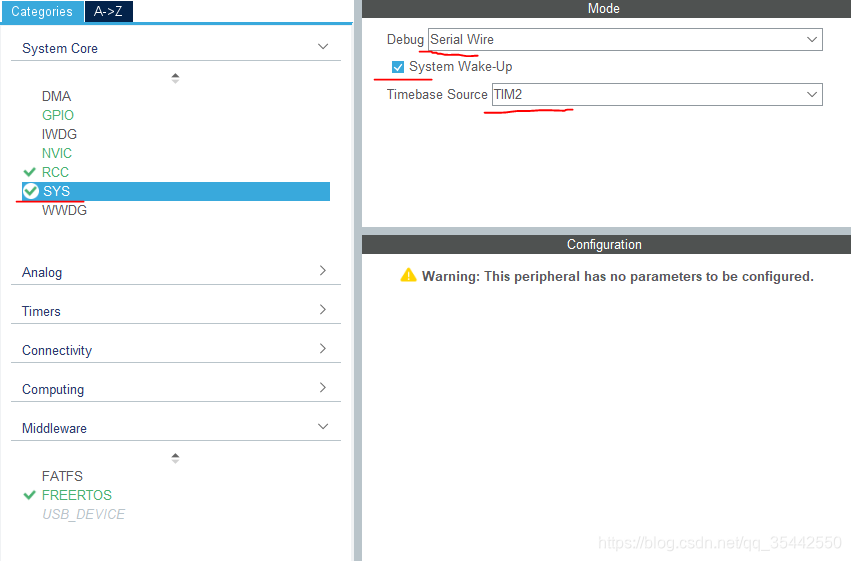

2、配置SYS
timebase Source不要使用systick，自己选择一个定时器，我这里选择的是TIM2

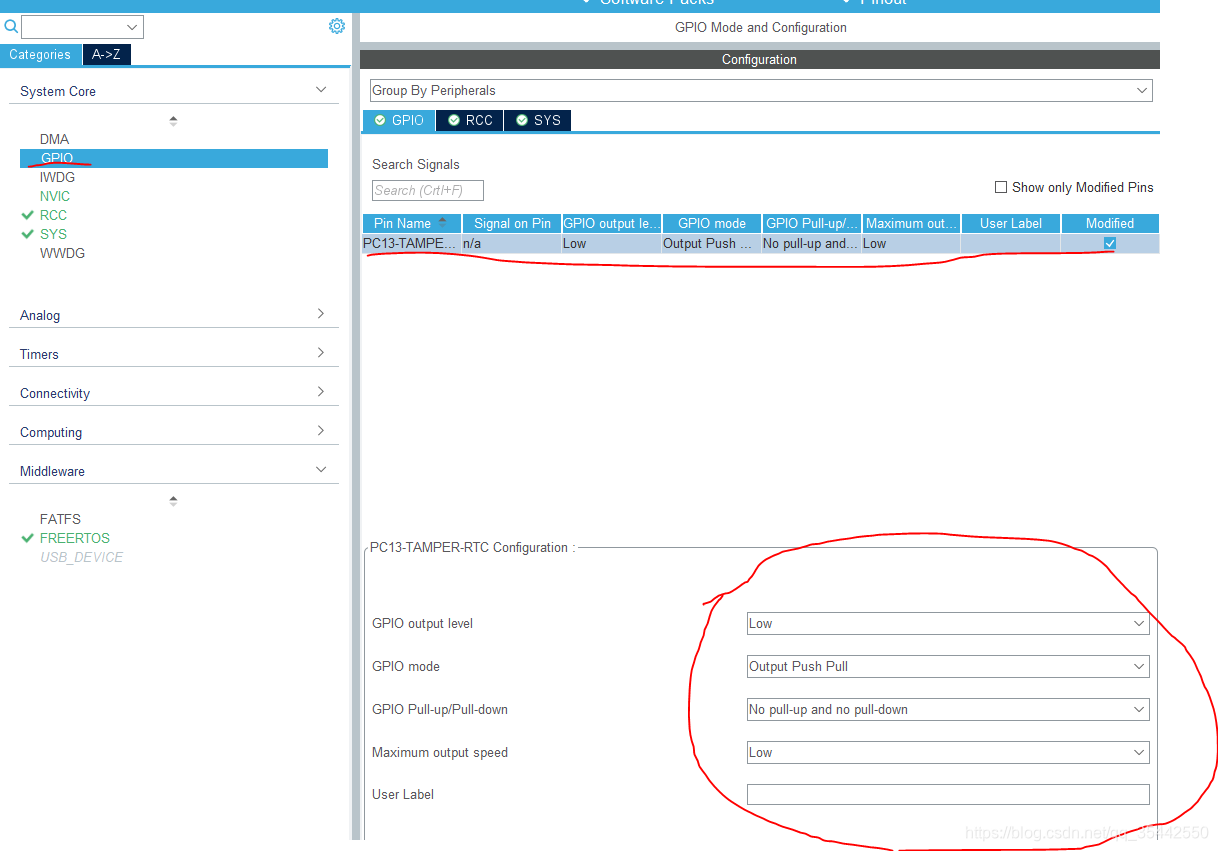

3.GPIO将PC13配置为GPIO_output,如图所示。

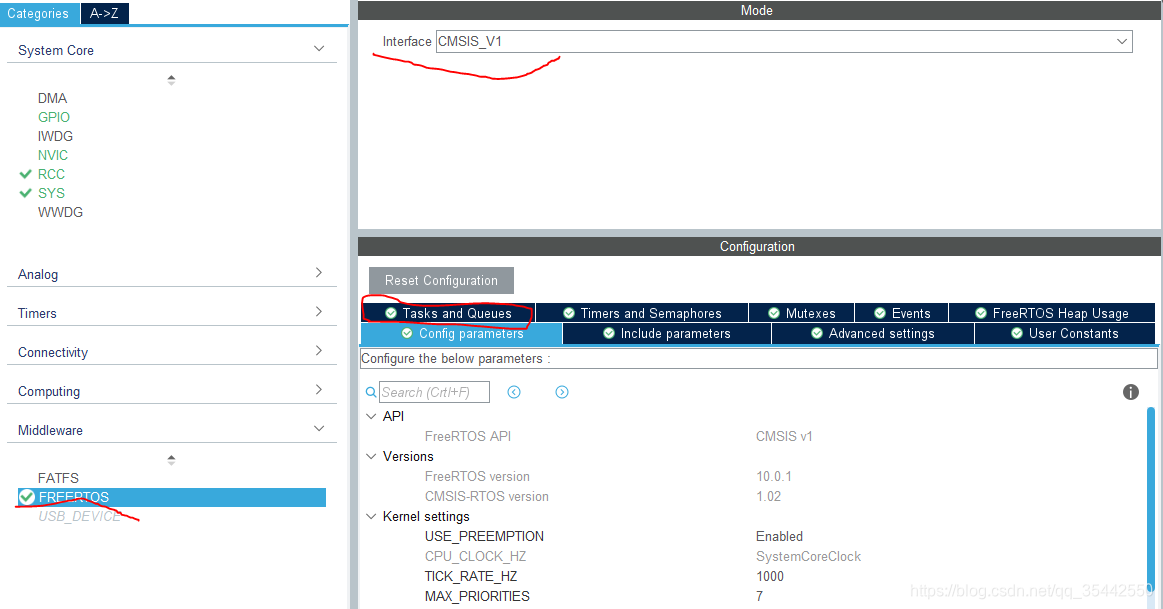

4.在middleware中开启freertos,选择CMSIS_V1,选择V2应该也可以。然后打开Tasks and Queues界面。

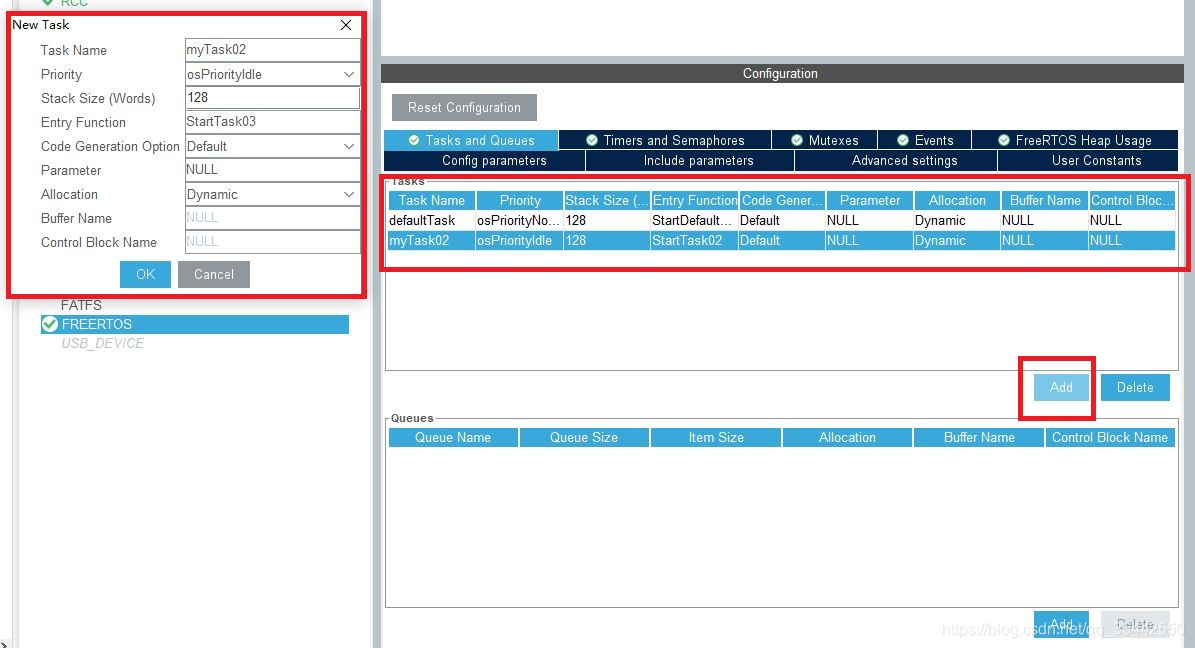

5.在Tasks and Queues界面点击add按键，然后如下图创建任务myTask02。有一个默认任务，我们只需再建一个。参数配置基本都是默认的。
6.选择文件夹，然后点击generate code

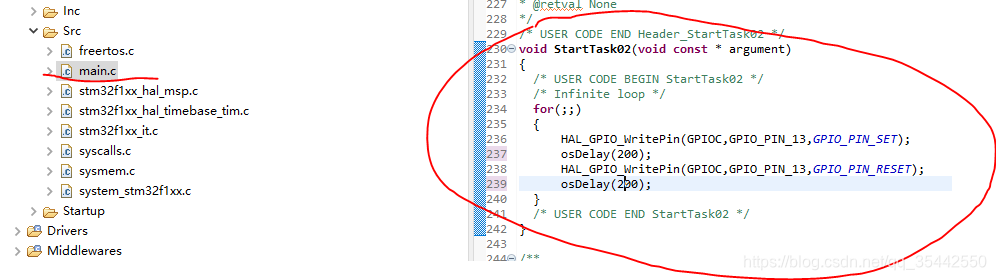

7.打开main.c,寻找函数void StartTask02(void const * argument)，将其for循环内容更换为如下代码。

	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
	  osDelay(200);
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
	  osDelay(200);

8.设置输出hex文件，然后build all。将生成的hex文件烧录进板子。

**专栏总结：**经过10章学习，基本过了一遍stm32基本功能，freertos也是比较复杂的，但通过cubemxide，可以直接使用。freertos/ucos想要具体学习，推荐野火官网的教程，写的非常详细，多达千页的pdf，不是几章博客可以讲明白的。但是简单应用逛逛csdn足矣，毕竟stm官方帮我们省去了移植步骤。

**对新手的建议：**基础问题看csdn，进阶把st官网Description of STM32F1 HAL and low-layer drivers.pdf
仔细过一遍，这是hal库api文档。再进阶就是freertos、ucos了，把正点原子或者野火的教程过一遍。

**就业：**学到上述水平找工作只能找到大概5k左右的工作（工作内容可能是接线工+调试板子，还不会让你那么快写程序），不要看网络平台上工资高，绝大部分面试就会发现工资虚标或者要求很高。想要月薪过万，要会画板子、熟悉模电、会linux和arm平台和大概两三年项目经验。这每一个都是大坑，对编程和数学要求比较高。如果你是学生的话，趁早在学校把上述内容学了，毕业可以找还可以的工作。我是毕业捡起来的，实在没有精力去补这么多坑，2020年疫情解封去广东找工作，工资稍微高一点的要求就不止单片机了，挣扎半年后还是回了湖北。目前准备脱坑了，单片机这方面以后也只会作为爱好，准备去搞设备维修plc之类的工作，感觉偶尔有体力劳动的工作会让人更精神。
