GIS 在城市和区域规划中的应用

1. 土地利用规划与管理

土地利用是指人类在陆地上的活动。GIS 在这一类别中发挥重要作用的关键主题包括

• 土地利用制图：当前土地覆盖、土地利用和分区的空间分布

• 土地利用规划：确定特定区域内未来理想的发展模式

• 土地利用分析：确定土地利用模式和分布以及拟议土地利用的可开发性。

• 土地适宜性分析：考虑社会、物理、空间和经济因素，确定土地的最佳功能用途

这里有一些 GIS 应用程序示例，展示了如何将空间分析技术应用于此类任务

1.1 创建分区图

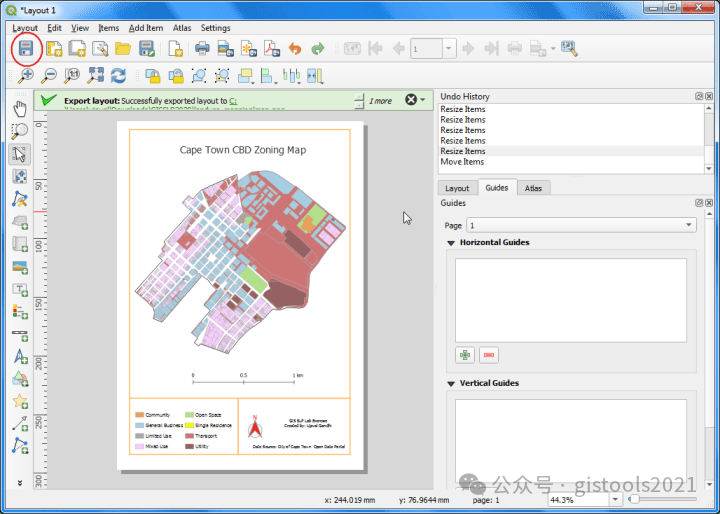

分区指定定义和规范特定地块允许的用途，并概述设计和开发要求和指南。以下是使用QGIS 符号系统和打印布局创建分区地图的示例，使用来自开普敦市开放数据门户 (ODP) 的分区和分区分割数据层

1.2 识别非正规住区

土地覆盖数据是重要的参考数据集，可为各种战略规划活动提供信息。南非国家土地覆盖数据集是一项出色的资源，它根据开放数据许可提供 3 个时期的土地覆盖栅格：1990 年 <-> 2014 年 <-> 2018 年。我们可以使用此数据集量化 25 年期间的景观变化。

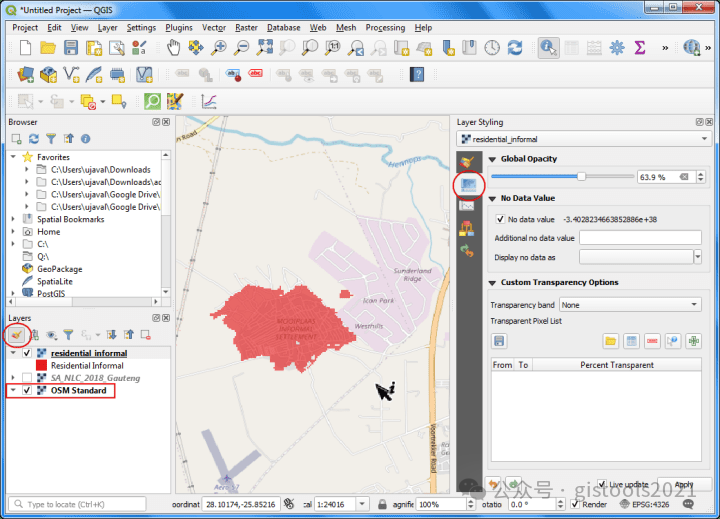

使用 QGIS栅格计算器进行简单的栅格代数运算，可以识别非正规定居点的区域。

1.3 绘制城市增长模式

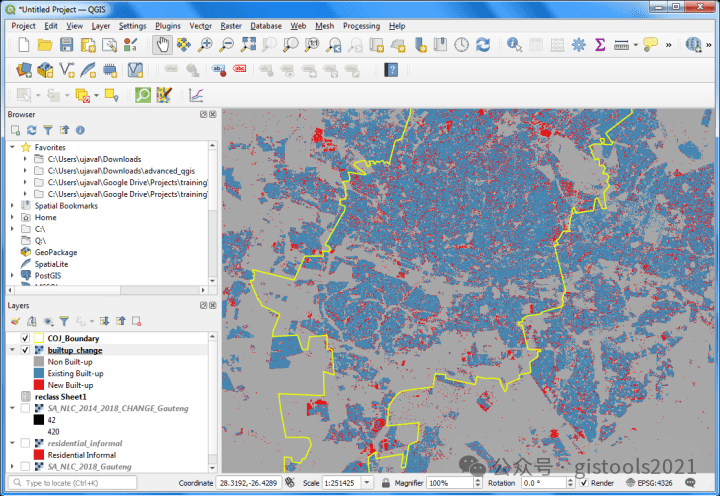

我们可以使用显示两个时期之间类别转换的土地覆盖变化数据集来识别所有从非城市类别转换为城市类别的像素。这可以使用QGIS 中的按层重新分类算法来完成，以将输入的多类栅格转换为由非建筑区、现有建筑区和新建筑区组成的 3 类栅格。可以对生成的图层进行样式设置，以显示两个时期之间的城市增长模式。

1.4 确定土地利用缓冲区

一种有用的空间分析技术是确定特定土地使用类型的所有地块周围的限制区域缓冲区。这种分析可用于在机构土地使用周围建立限制走廊，以控制噪音污染或交通拥堵。

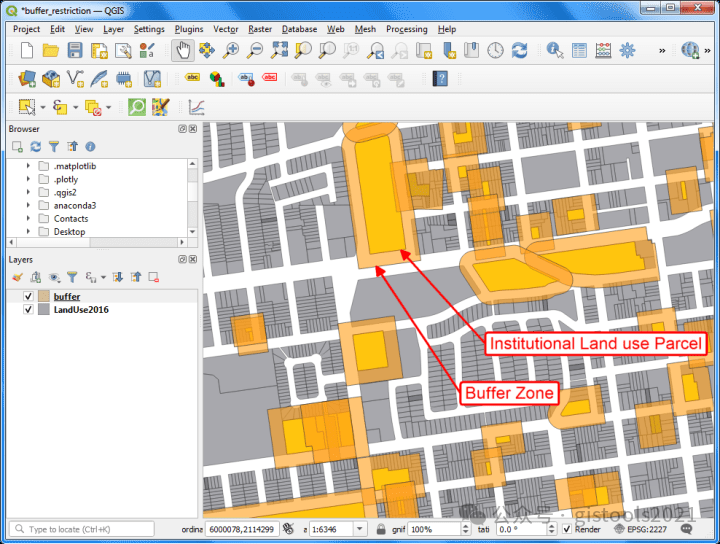

这是一个使用DataSF 开放数据门户提供的旧金山土地使用形状文件的示例，并使用QGIS 中的缓冲区Mitre工具和矩形缓冲区的连接样式在每个机构土地使用地块周围建立 100 英尺的缓冲区。

2. 犯罪地图绘制与分析

有多种政策、规划、治理和技术方法可以解决城市犯罪问题及其影响。GIS 的应用主要在以下领域

• 犯罪分类和绘图：犯罪事件的汇总和分类

• 犯罪热点和密度分析：识别犯罪热图并准备犯罪密度图

• 监控和基础设施测绘：闭路电视摄像机、照明基础设施等的测绘和覆盖分析。

• 预防犯罪：应用多标准分析技术来分配和优化资源

一些精选的示例展示了 GIS 对于犯罪地图绘制、分析和预防策略的重要性。

2.1 绘制犯罪统计数据

了解不同行政区域的犯罪模式非常重要。这是一个应用程序，用于获取犯罪统计数据并创建分区统计图，以显示不同警察局边界的犯罪率分布。

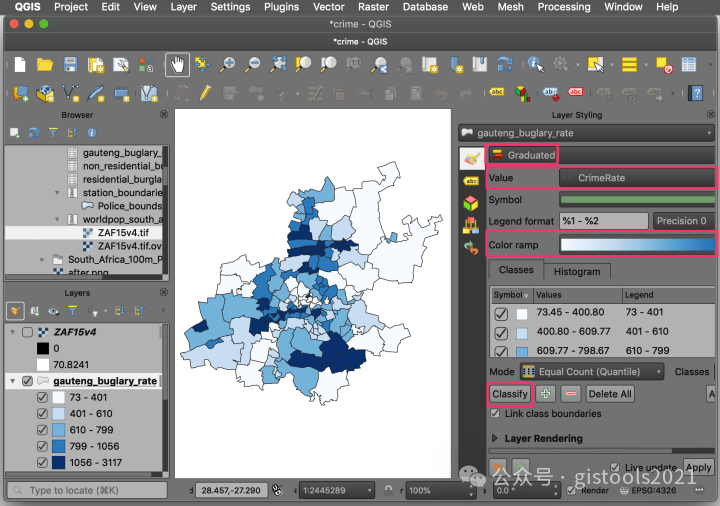

我们采用南非警察局 (SAPS) 提供的车站边界和点形状文件，并使用QGIS 中的表格连接属性算法将其与南非共和国犯罪统计数据中的入室盗窃计数连接起来。然后，我们使用分区统计算法，使用WorldPop中的人口数据栅格对原始计数进行规范化。结果是犯罪率的等值线地图。

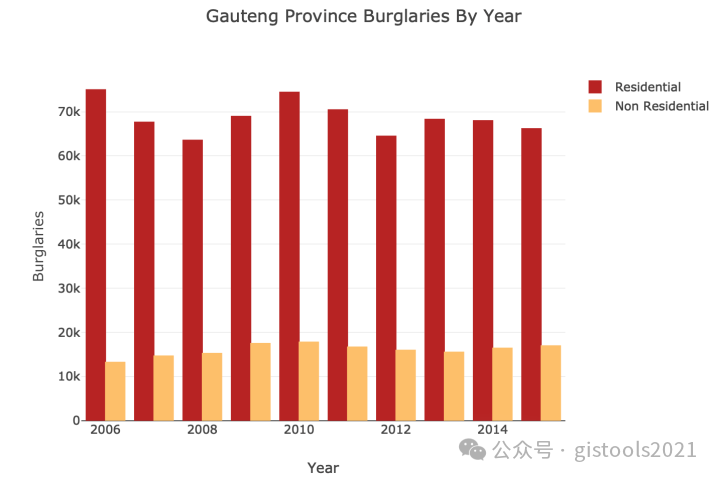

在地图上显示与空间数据关联的统计数据非常强大。我们探索了 DataPlotly 插件来创建盗窃案的时间序列图表。

2.2 犯罪热点识别与绘图

绘制犯罪事件地图主要有三种技术。

• 点映射：每个事件都对应一个点。使用 QGIS 中的“特征混合”模式等技术可以帮助显示犯罪率较高的地区并创建这样的点图。

• 分箱：将单个事件聚合到矩形或六边形网格上，以显示犯罪率高的区域。这可以在 QGIS 中使用“创建网格”和“计算多边形中的点”算法来实现。需要注意的是，此技术存在可修改面积单位问题 (MAUP)，在从结果中得出结论之前，需要小心测试各种配置。

• 热图/核密度估计：热点映射是识别犯罪集中区域的最广泛使用的技术。这是识别犯罪热点的最可靠技术。在点分布上生成一个细网格。指定半径的移动窗口（即核）访问网格中的每个单元，并计算核半径内每个点的权重。网格的最终值由所有点的值相加确定

美国司法部国家司法研究所的《犯罪地图绘制：原理与实践：研究报告》和《犯罪地图绘制：了解热点：特别报告》是该领域从业人员的参考资料。虽然有些过时，但材料深入介绍了该主题，并提供了仍然有用的实用建议。

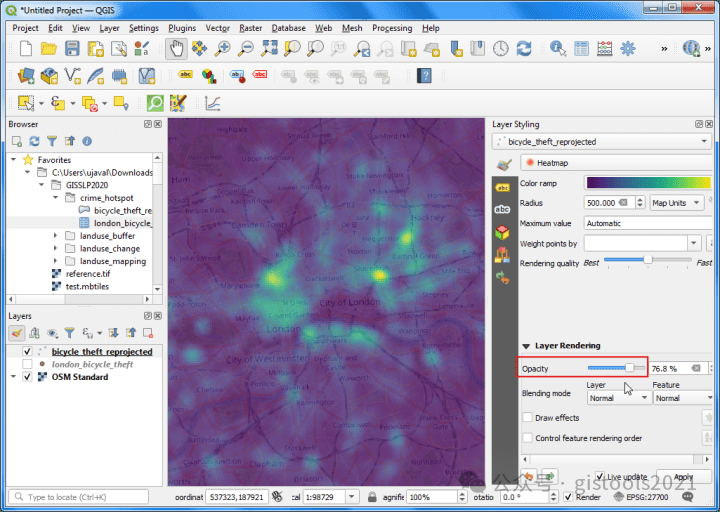

我们以大伦敦地区的自行车抢劫案数据集为例，确定
犯罪密度较高的地区。QGIS 可以使用内置的点层热图渲染器轻松创建此类热图。

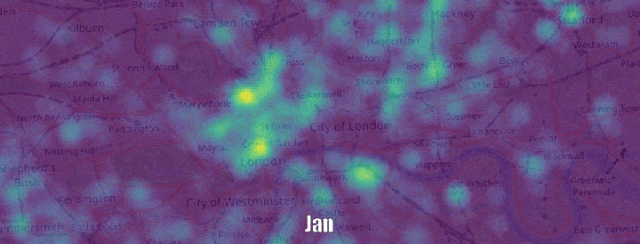

我们还将了解如何探索数据集的“时间”维度，并了解热点如何逐月变化。这是在 QGIS 中使用时间控制器实现的，它可以显示时间片段并创建动画。

3. 固体废物管理

GIS 在固体废物管理中的应用可分为以下几类

• 基础设施：可视化和分析废物管理基础设施和容量（即垃圾箱、垃圾填埋场、回收中心等）的空间分布。

• 服务交付：确定服务不足的区域并优化废物提升周期

• 资源调动：确定废物管理的区域潜力和预算分配

以下一些应用程序展示了如何应用 GIS 来解决废物管理难题

3.1 绘制废物处理量图

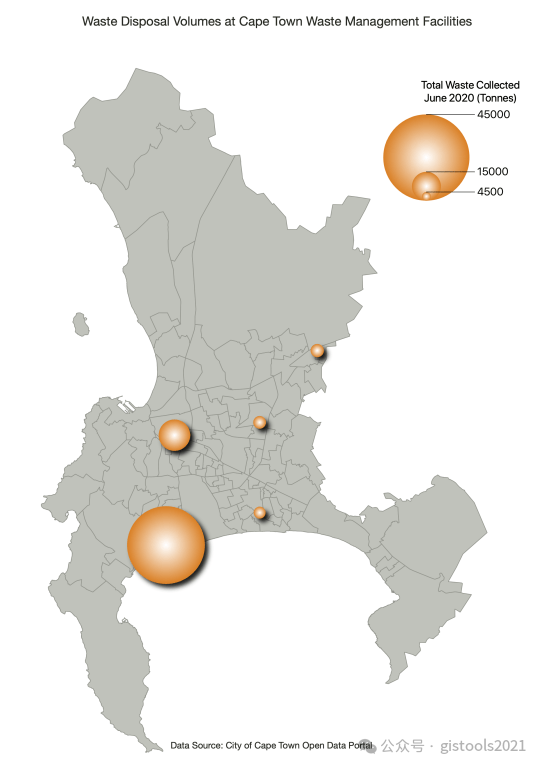

我们从开普敦市开放数据门户获取了一份进入城市处置设施的垃圾电子表格和垃圾填埋场的 Shapefile 。我们使用QGIS 中的数据定义覆盖创建了一个比例符号地图，显示每个垃圾填埋场处理的垃圾量。结果是一个美观且信息丰富的数据可视化，它还使用数据定义的大小图例功能来显示不同站点的垃圾分布情况。

3.2 服务区分析

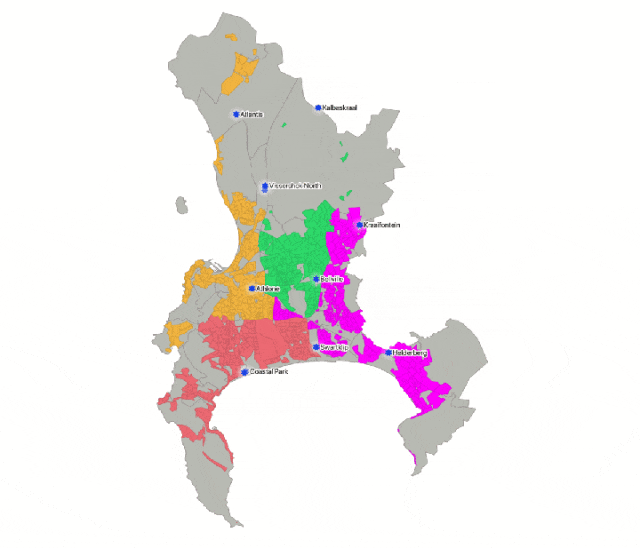

继续研究开普敦市的垃圾处理基础设施数据，我们将确定垃圾收集设施的位置，并确定该市哪些区域在 15 分钟的车程内。这将使我们能够确定通过潜在的新地点改善服务交付的机会。服务区计算是通过QGIS 的出色ORS Tools 插件使用Isochrones From Layer算法完成的。我们得到的是代表道路网络沿线实际行驶时间的多边形，而不是更常用的圆形缓冲区。

3.3 区位分配分析

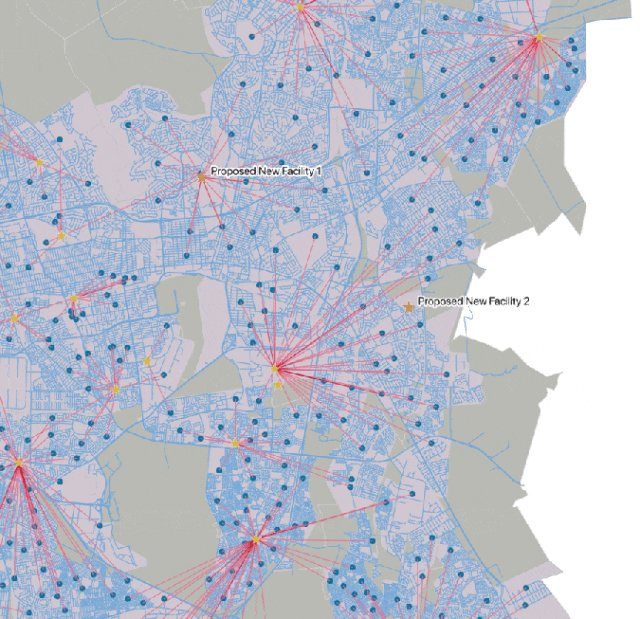

位置分配分析用于定位一组新设施，以使从设施到需求区域的旅行成本最小化，并为每个需求点分配最近的设施。“旅行成本”可以是总距离或旅行时间。我们将垃圾收集点多边形质心作为需求点，将垃圾投放设施的位置作为设施位置，并评估 2 个潜在的垃圾投放设施，以确定哪个设施是最佳位置，以最大限度地降低市民的总体旅行成本。网络分析是通过QGIS 的QNEAT3插件提供的距离矩阵算法完成的。

4. 城市基础设施和公共设施

城市普遍面临基础设施和服务交付方面的挑战，GIS 可以有效解决这些挑战。应用主要分为以下几类：

• 资产管理：对供水网络、污水和雨水排放系统、街道照明和电信等现有基础设施进行分类、运营和维护

• 服务交付：识别差距并规划新的基础设施

4.1 现场数据收集

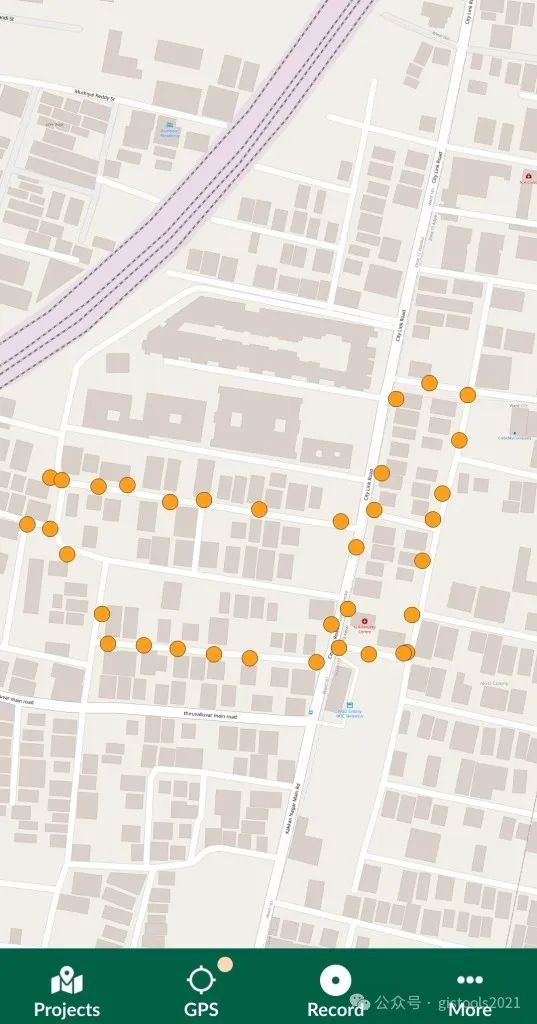

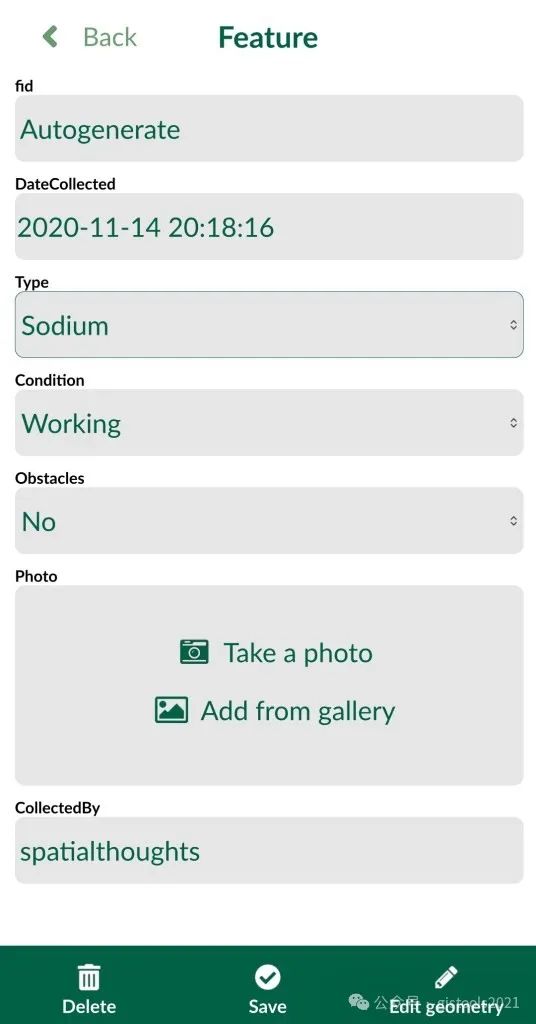

绘制基础设施和相关属性的地图是资产管理的关键步骤。我们使用基于 QGIS 的开源移动现场数据收集应用程序Mergin Maps设计了一个表格来调查路灯。

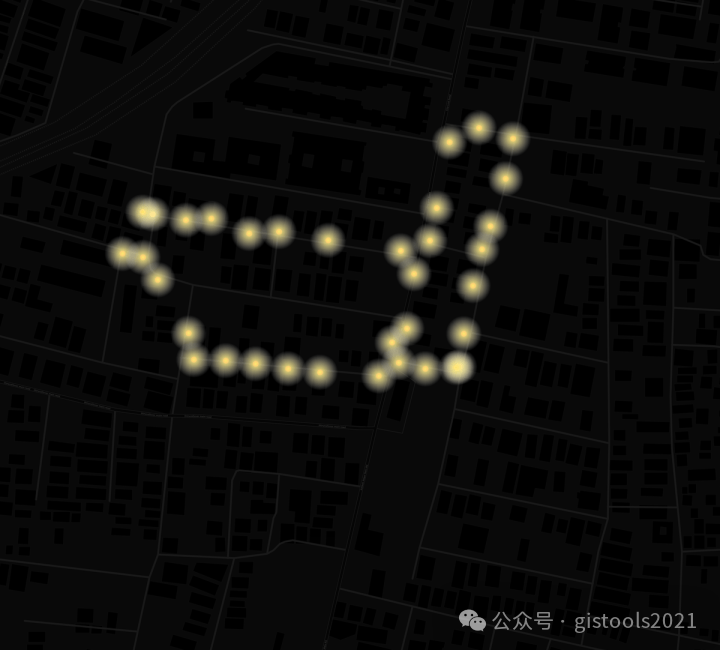

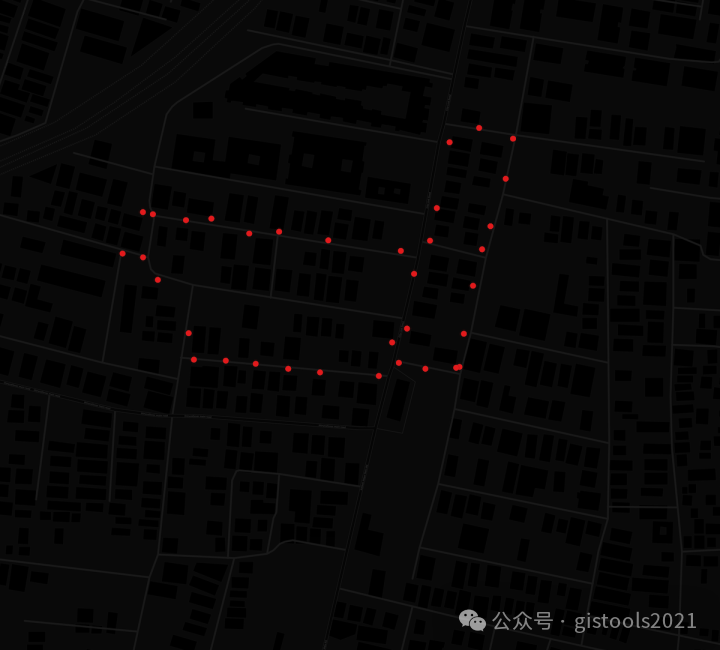

每位参与者都使用移动应用程序对街区周围的路灯进行调查，然后将现场数据同步到 QGIS 桌面。通过 CartoDB加载暗物质底图并应用形状 填充符号系统可以有效地可视化街区中的无光点。

4.2 多准则叠加分析

多标准叠加分析是根据各种位置属性选择区域的过程。我们将在多个矢量图层上应用地理处理技术，并寻找可建造新停车设施的区域，以帮助减少自行车盗窃。

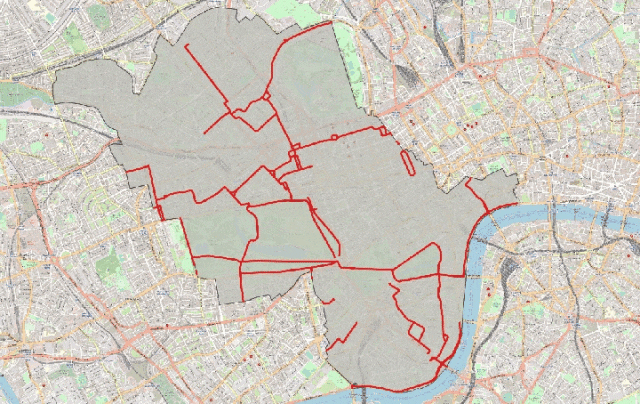

使用伦敦交通局的自行车基础设施数据和Police.uk的伦敦个人犯罪和反社会行为 (ASB) 事件数据，我们应用多标准 GIS 分析技术，在伦敦威斯敏斯特区提出建立新的自行车停车设施，以减少盗窃。我们使用以下标准

1. 拟建区域必须位于自行车盗窃高发地区

2. 拟建区域必须距离自行车道 50 米以内

3. 拟建区域不得位于现有自行车停车场 50 米范围内

使用代表每个标准的矢量图层，使用 QGIS 处理工具箱中的缓冲区、交叉点和差异工具进行分析。

5. 城市交通

空间数据和空间分析是有效交通规划的关键。城市规划人员可以应用 GIS 来

• 步行性：确定城市/社区层面适合步行的城市空间。

• 交通便利性：各种交通方式的可达性和覆盖范围

• 交通：交通热点和拥堵模式分析

• 以交通为导向的发展（TOD）：整合土地使用、人口和公共交通网络，以实现场地适宜性和路线规划。

• 智能交通：分析交通网络是否适合智能传感器，确定电动汽车充电站的位置等。

5.1 地铁可达性分析

在规划以公共交通为导向的发展 (TOD) 时，公共交通的可达性是一个有用的标准。我们可以应用空间分析技术来确定给定城市中居住在地铁站附近的人口百分比。我们首先通过QGIS 中的QuickOSM 插件查询 OpenStreetMap 数据库，以获取印度班加罗尔市正在运营的地铁站的位置。然后我们计算 1 公里的缓冲区，并在 WorldPop 的人口网格上使用QGIS 中的区域统计算法。我们的分析结果显示了该市人口中有多少百分比可以轻松使用地铁系统。

6. 空间规划

空间规划是一项跨学科活动，通过研究城市的空间模式、趋势、增长、整合、经济活动、基础设施和局限性，采取结构化的方法对目标区域进行干预。GIS 应用的关键领域包括

• 城市空间：分析不同行政区/地区的土地使用模式（绿地、非正规住区）。

• 生物多样性/生态：确定生态敏感区域，从区域生态系统（生物群落、植被、湿地、河流、地下水、海洋、其他）的角度描述总体生物多样性计划

• 空间经济：分析城市经济热点和需要投资的经济落后地区的空间格局。确定潜在的城市和农村经济驱动力。

• 综合规划/空间发展框架：确定城市增长走廊

• 智慧城市：确定智慧生态发展区、步行区、高互联网连接区等的潜在区域。

6.1 分析街道连通性以提高步行能力

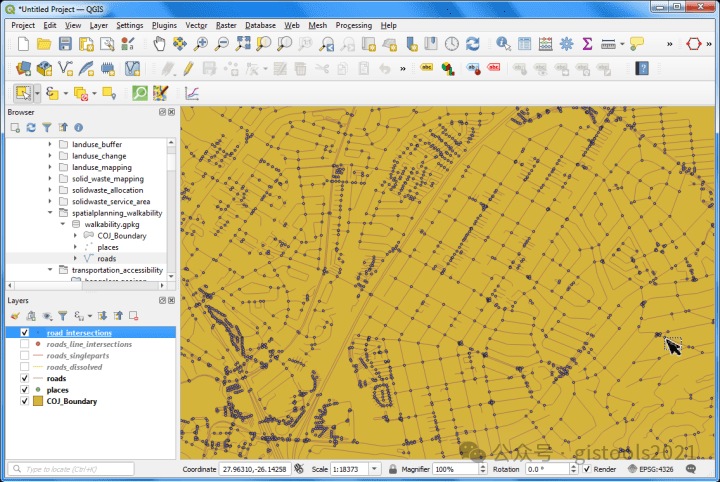

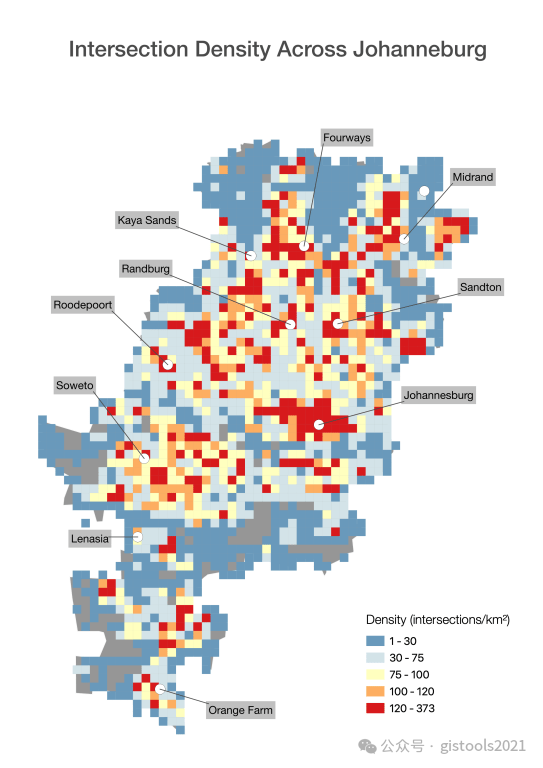

受约翰内斯堡空间规划框架 2040的启发，我们使用 OpenStreetMap 数据和 QGIS 复制了步行性分析。我们使用 QGIS 处理工具箱中的几种工具 -线相交、溶解、多部分到单部分和删除重复几何图形。通过在 GIS 工作流中链接这些工具，我们构建了一个模型来计算街道交叉口的密度。通过这个示例，参与者学习如何链接各种工具来构建典型的 GIS 工作流。

一旦我们获得结果，我们将使用 QGIS 中的高级制图和标记工具（包括允许灵活放置标记的标记标注）来设计数据可视化。
