基于51单片机风力发电机设计

最新推荐文章于 2025-05-07 21:25:33 发布

森旺电子

最新推荐文章于 2025-05-07 21:25:33 发布

阅读量1.2k

点赞数 2

文章标签： 51单片机嵌入式硬件单片机

本文链接：https://blog.csdn.net/qq_35654286/article/details/129942526

版权

资料下载地址：基于51单片机风力发电机设计

一、功能需求

风力发电模块电压和电流采集，显示充电电压，充电电流，PWM输出百分比。

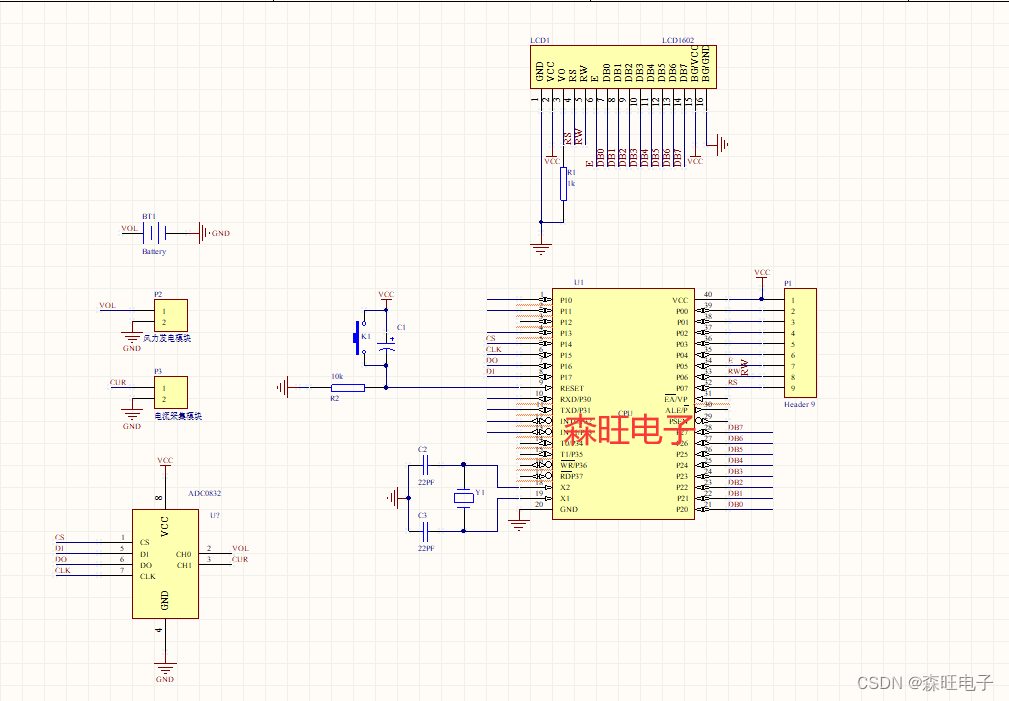

二、原理图

三、视频

基于51单片机风力发电机设计

四、部分代码

#ifndef ADC0832_H
#define ADC0832_H


sbit CS_0832 = P1^4;
sbit CLK_0832 = P1^5;
sbit DO_0832 = P1^6;	// DI、DO不同时有效，可共用一个接口
sbit DI_0832 = P1^7;


extern void _nop_ ( void );
#define pulse0832() _nop_();_nop_();CLK_0832=1;_nop_();_nop_();CLK_0832=0

//把模拟电压值转换成8位二进制数并返回
unsigned char read0832()
{
	unsigned char i, ch = 0, ch1 = 0;
	CS_0832=0;		// 片选，DO为高阻态

	DI_0832=1;

	// 此处暂停T-SetUp: 250ns (由pulse0832完成)
	pulse0832();	// 第一个脉冲，起始位，DI置高

	DI_0832=1;
	pulse0832();	// 第二个脉冲，DI=1表示双通道单极性输入

	DI_0832=1;
	pulse0832();	// 第三个脉冲，DI=1表示选择通道1（CH2）

	// 51单片机为准双向IO口：应先写入1再读取
	DI_0832=1;

	// MSB FIRST DATA
	for(i = 0; i < 8; ++i) {
		pulse0832();
		ch <<= 1;
		if(DO_0832==1)
			ch |= 0x01;
	}

	// MSB FIRST输出的最后一位与LSB FIRST输出的第一位是在
	// 同一个时钟下降沿之后，故此处先执行读取，后执行pulse
	// LSB FIRST DATA
	for(i = 0; i < 8; ++i) {
		ch1 >>= 1;
		if(DO_0832==1)
			ch1 |= 0x80;
		pulse0832();
	}

	CS_0832=1;		// 取消片选，一个转换周期结束
	return (ch==ch1) ? ch : 0;		// 返回转换结果
}


#endif
