芯片内部入口处保护二极管保护原理仿真

芯片IO入口处通常会带有两个方向一致的二极管，用于保护芯片的端口免受异常电压的影响
如果芯片端口没有保护二极管，当产生异常的高压或者负压时会通过芯片管脚进入芯片内部
当异常电压超过芯片规定的spec时，会导致芯片端口内部损坏，严重的话整个芯片烧毁击穿
我们使用LTspice来模拟芯片入口处的保护二极管，看看在异常状态下二极管是如何进行保护的

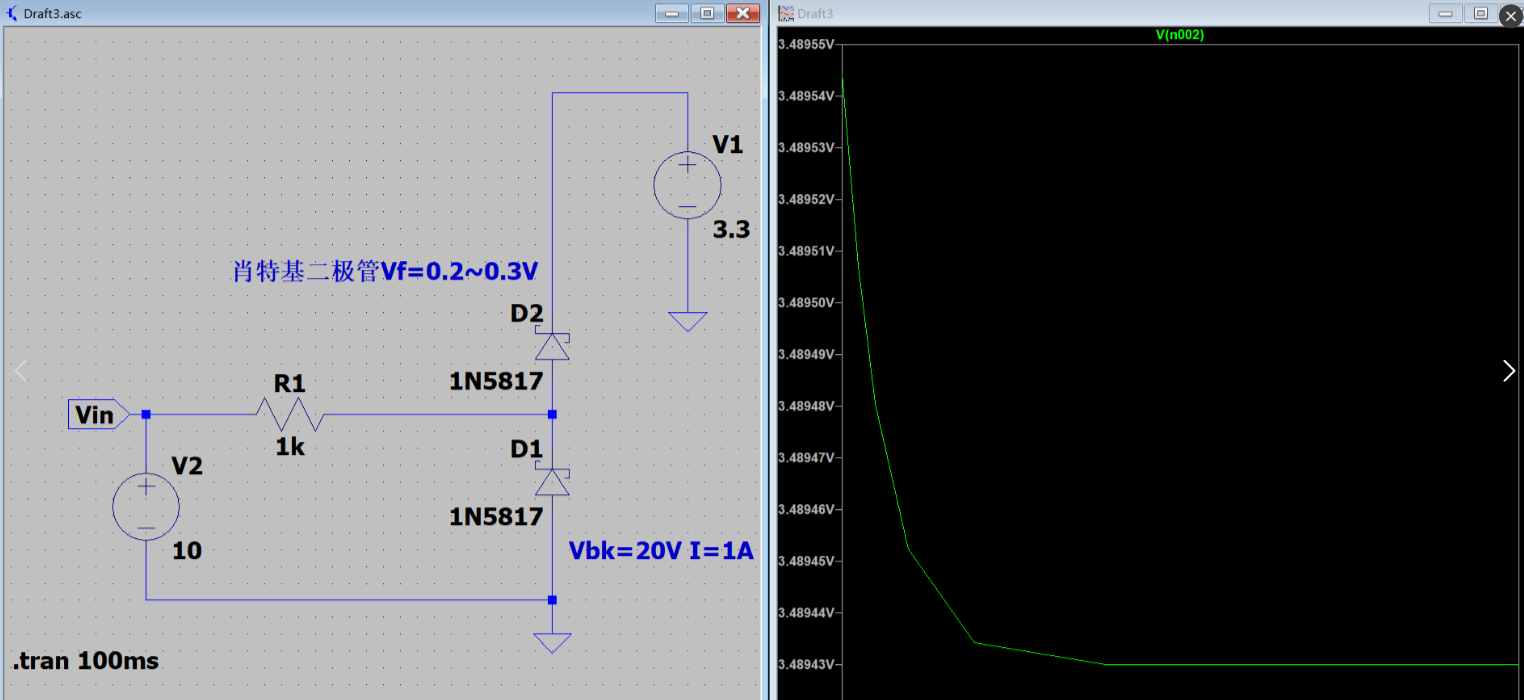

1.当输入Vin=10V，Vin大于V1电压时，D1反向截止，D2正向导通，D2正极会被钳位在3.48V，也就是V1+Vf=3.3+0.2V=3.5V左右 与理论计算相符；此时R1电阻消耗功率Pr1=0.04225W

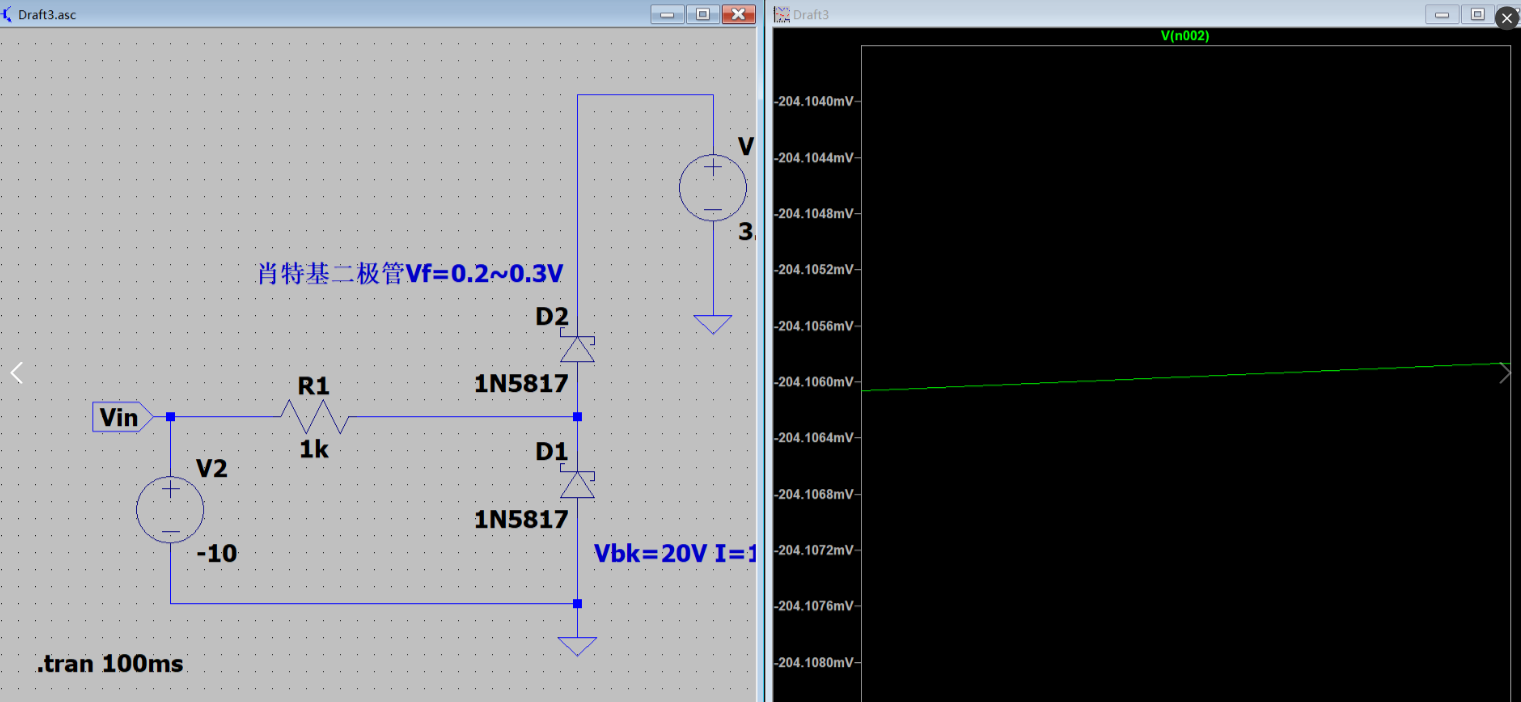

2.当输入Vin=-10V，Vin电压小于0V时，D2反向截止，D1正向导通，D1负极会被钳位在-0.2V，也就是Vf的电压，与理论计算相符

以上，就是芯片IO口处二极管的保护原理
