51单片机——IO口工作模式及配置

1. 四种模式

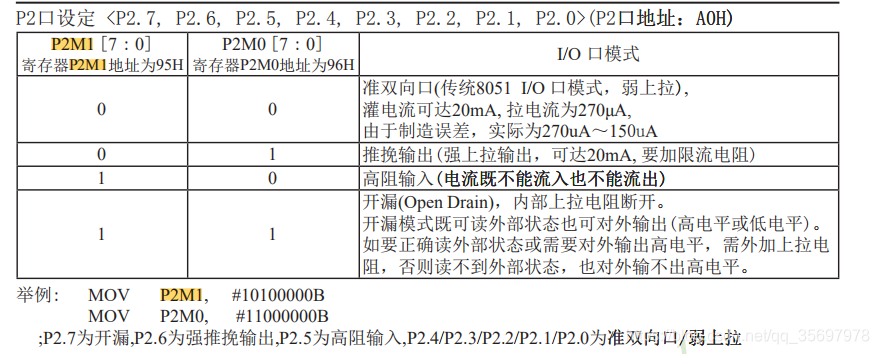

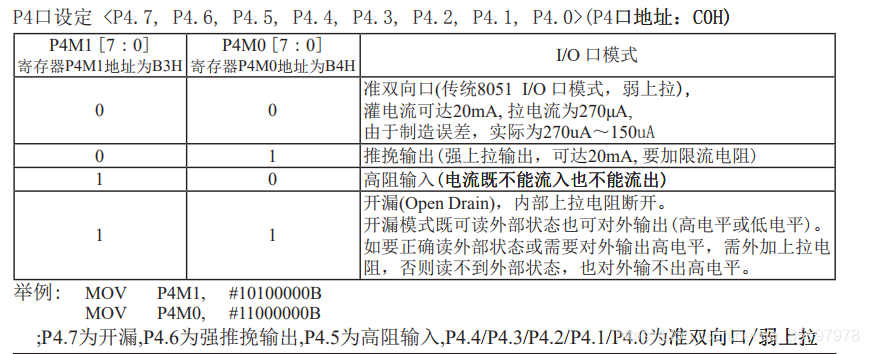

如图，四种模式，此为P2和P4，其他IO口一样

2. 配置

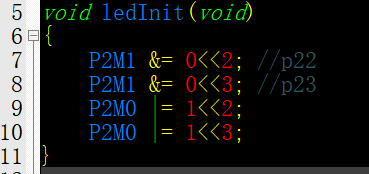

从上面的图可看出，若配置为推挽模式，需要M1=0，M0=1。因此通过移位操作将下图P2.2和P2.3配置为推挽模式

    P2M1 &= 0<<2; //p22
    P2M1 &= 0<<3; //p23
    P2M0 |= 1<<2;
    P2M0 |= 1<<3;

3. 用法

推挽输出：可以输出较大电流，适合驱动小灯、蜂鸣器等

高阻输入：可读可写，读取IO口值等操作

开漏： 方便外设操作，IIC，SPI等配置

准双向口：读之前要写，写之前要读，类似STM32的清除串口状态，读一次才能把寄存器清零，如下图

4. 待解决

写24C64发现开启开漏没法正常读写，不开启也就是默认的准双向口反而可以读写，不知道是啥原因

写SPI时候发现不用配置开漏也可以正常写O口，这个确定是没有先读后写的，只有写一个操作

过段时间开始画板子了再来瞅瞅

5. 发现

实测51单片机 IIC使用开漏无法读写，SPI使用开漏无法读写！！！

6. 已解决

以上问题都是由于我的憨憨领导偷偷加了电阻，在外部电路设计给了上拉电阻。

他在板子上下了毒，我也是最近学了画板子才了解的。。。
