深度解析：威尔金森功分器（Wilkinson Power Divider）---等功分设计

在微波和射频电路设计中，威尔金森功分器是一个备受推崇的被动分配器。它的设计简单却功能强大，常用于将一个输入信号分成两个相等的输出信号。本文将深入探讨威尔金森功分器的原理、设计要点以及在实际应用中的优势。

威尔金森功分器的原理

威尔金森功分器是由于其发明者 Ernest Wilkinson而得名，于1960年代初期被首次提出。它的基本原理是利用三个等效的电阻网络来实现功率的分配。

如图所示，威尔金森功分器包含一个输入端口（Port 1）和两个输出端口（Port 2 和 Port 3）。其中，Z1、Z2 和 Z3 是阻抗网络的组成部分，其长度均为四分之一波导波长（Z1一般为50欧姆，所以其长度可不受四分之一波长限制）。输入信号通过输入端口被分成两路，分别传输到输出端口 2 和输出端口 3。Z₁、Z_o2、Z_o3分别为端口1、2、3的端口阻抗值。
威尔金森功分器的电阻网络起着至关重要的作用，它们不仅确保了输入和输出之间的匹配，还能减少信号的反射和干扰。下面是电阻网络的设计要点：

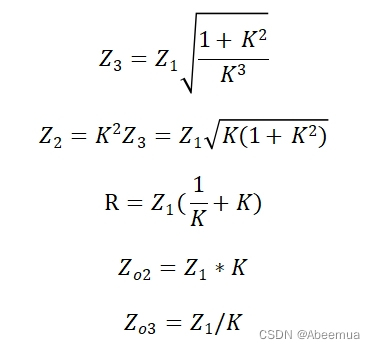

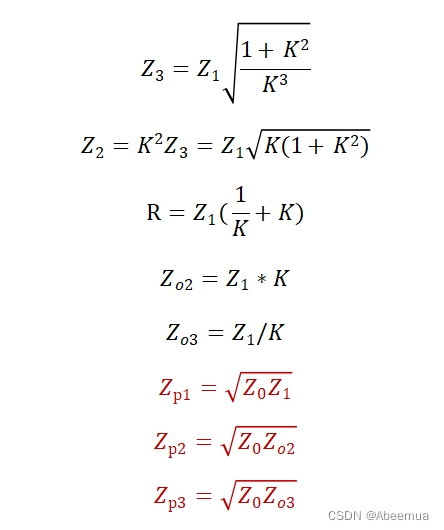

其中，K²表示输出端口的功率比，即K²=P2/P3，P2、P3分别代表输出端口2、输出端口3的功率值。Z₁表示端口1的阻抗值，Z_o2、Z_o3则分别表示端口2、3的阻抗值。假设功分比=1：1（即等功分输出），将K²=1代入上图的公式中，分别计算出阻抗值如下：

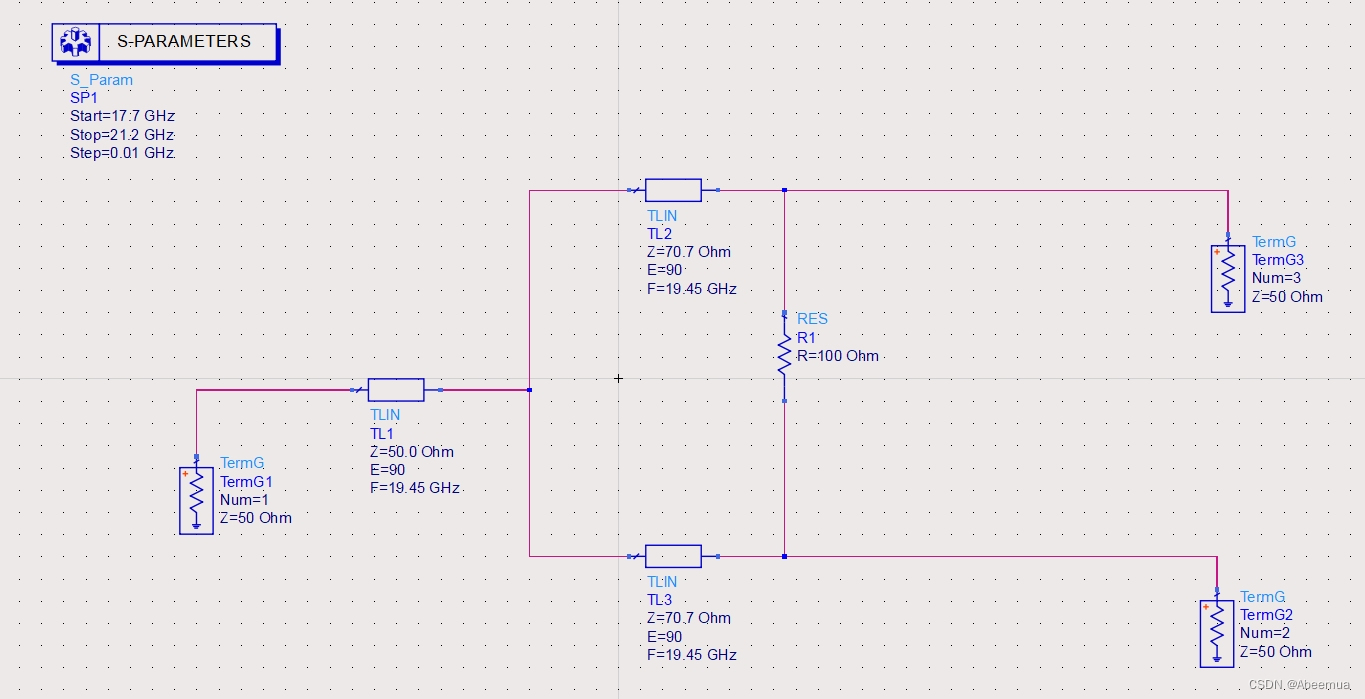

将功分器的工作频段设置为17.7-21.2GHz，将以上电路原理图通过ADS实现，在ADS中建模如下：

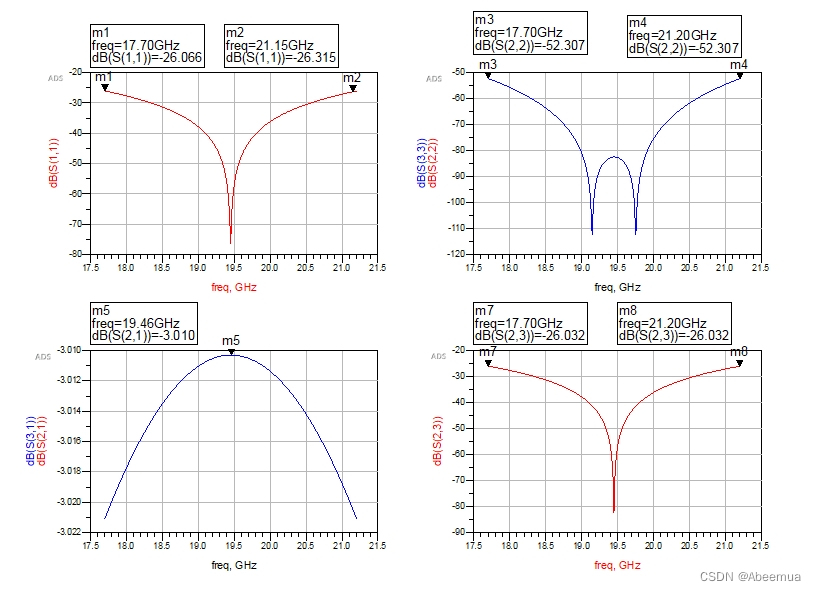

仿真结果如下图所示，其中，S11＜-26dB，S22、S33＜-52dB，S21=S31=-3.0dB，S23＜-26dB，表明该功分器在工作频段内具备良好的电性能。

威尔金森功分器的HFSS仿真

下面利用松下M6介质基板建模仿真微带威尔金森功分器，功分器PCB叠层如下图所示。L1层为走线层，L2层为地层，介质基板的介电常数为3.16@19.45GHz，损耗角为0.002@19.45GHz

由上图可知，介质基板的厚度极薄，仅为0.084mm，在此厚度下，70.7欧姆阻抗对应的微带线宽小于0.1mm，已经超过工艺要求范围，所以此时适度的降低Z₁，使得Z₂、Z₃的阻抗值均降低至60欧姆，由公式推导可以得到，功分器阻抗值如下。

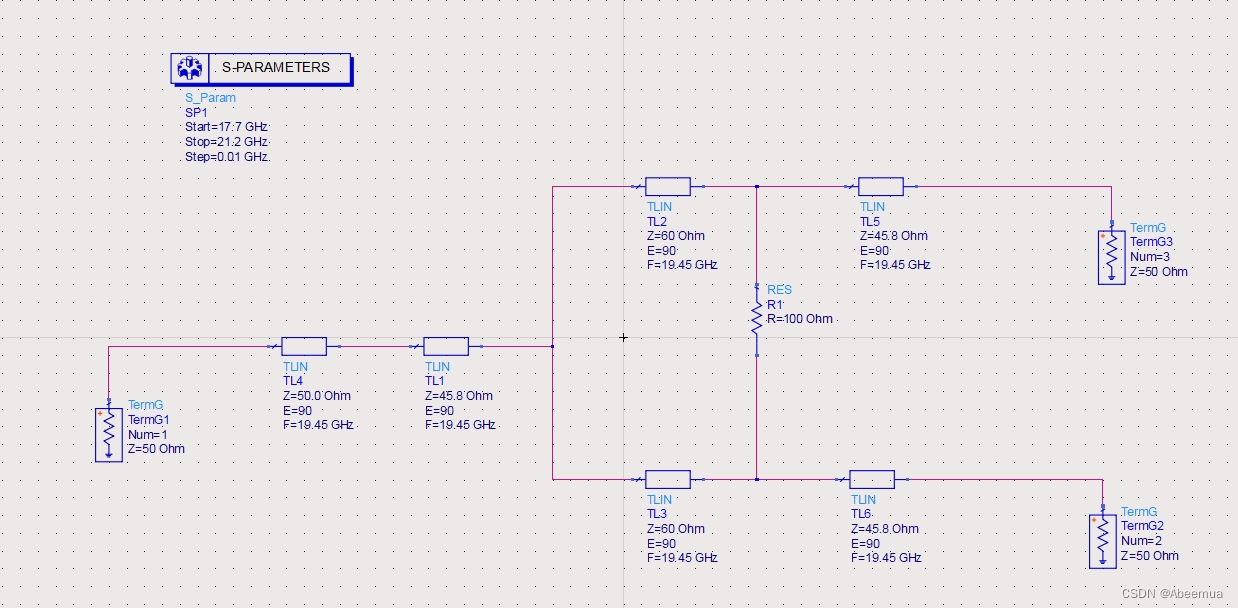

此时Z₁、Z_o2、Z_o3均不为50欧姆，需要在它们的前一级增加四分之一波长匹配段，原理图如下。

其中，Z₀=50Ω，为端口1、端口2、端口3的特性阻抗，Z_p1、Z_p2、Z_p3、Z₂、Z₃均为匹配段，长度为四分之一波长（这个可以通过一些小工具比如Txline计算得出）。

将上述计算代入ADS中验证如下。

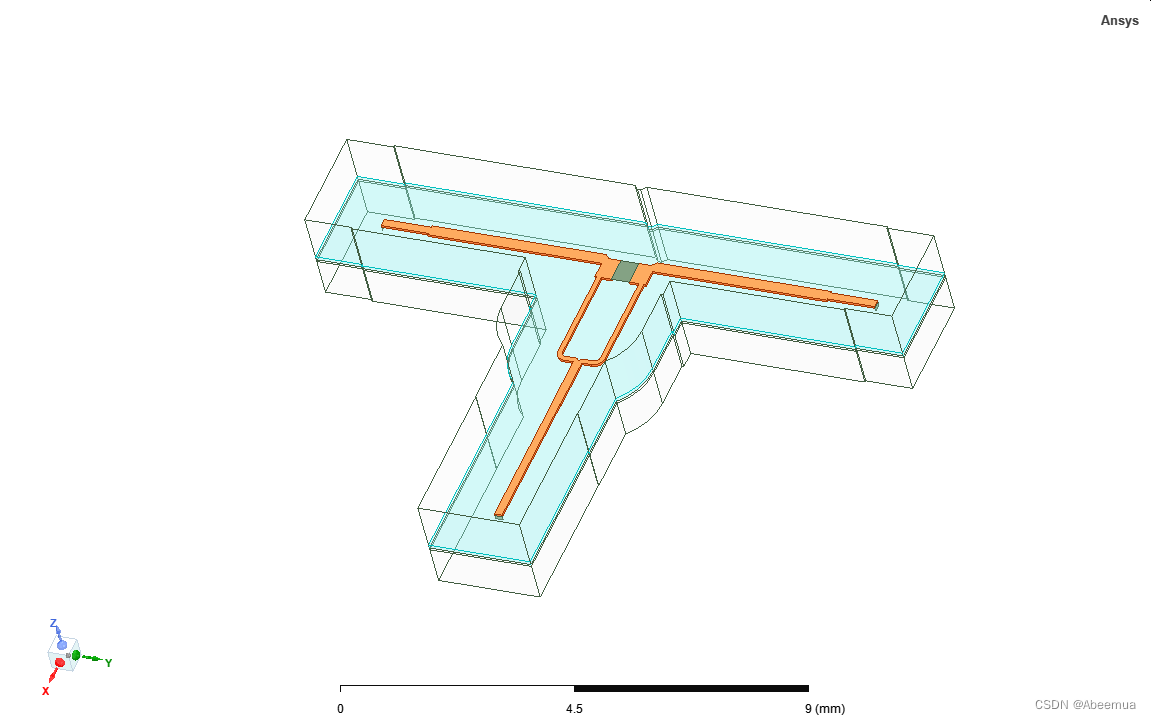

ADS电路仿真表明该功分器具备良好的电性能，证明公式计算无误，接下来通过每一段走线的阻抗值，直接在HFSS中建模，模型如下图所示。

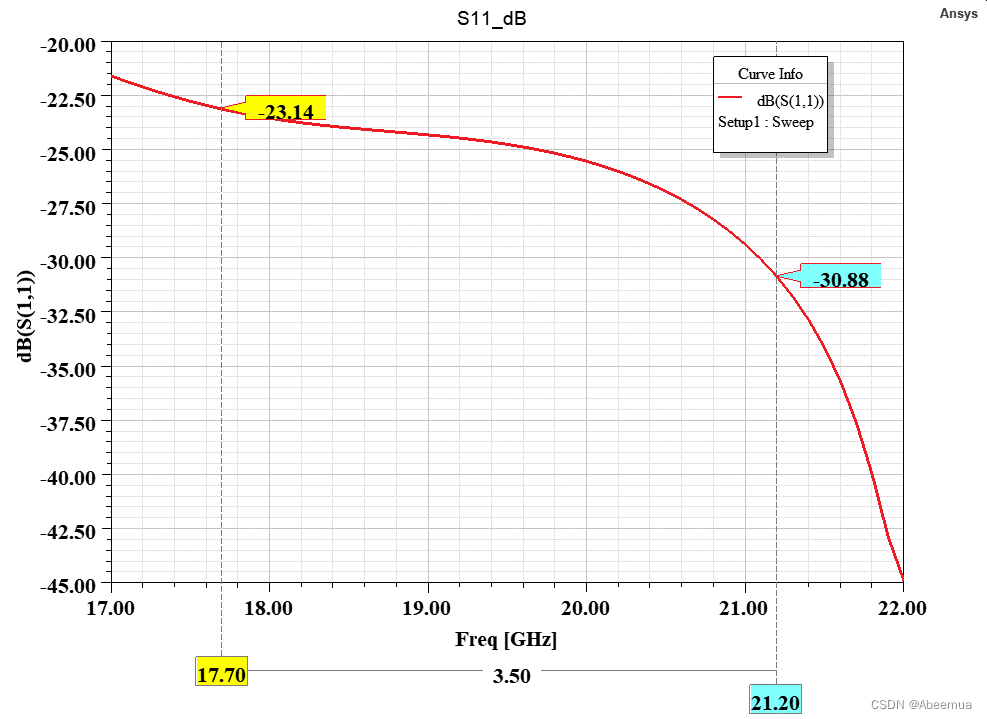

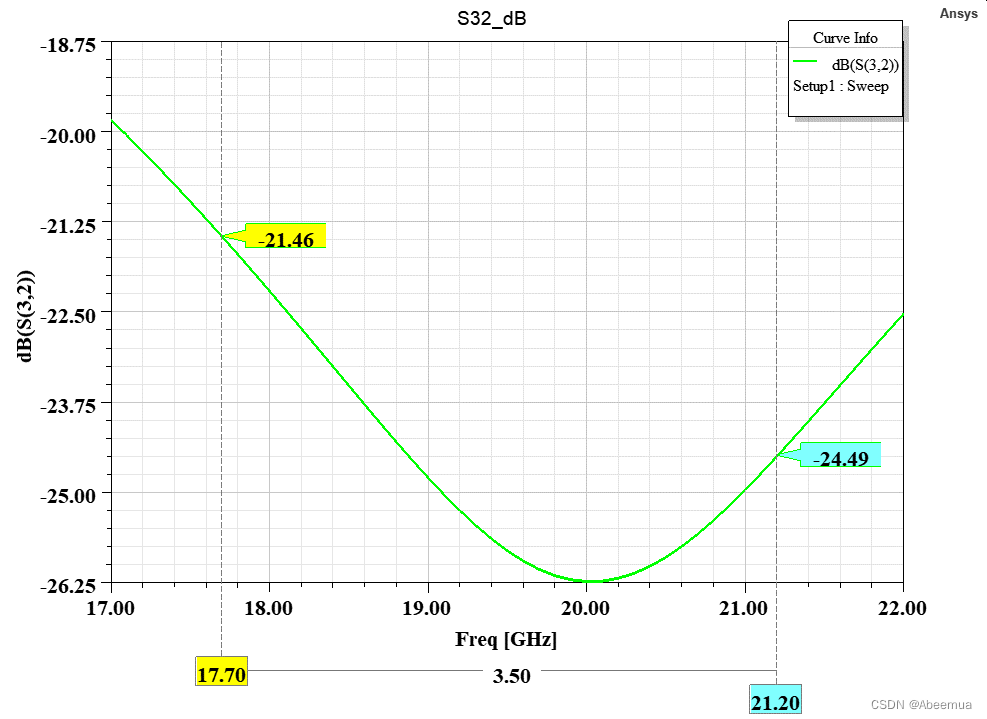

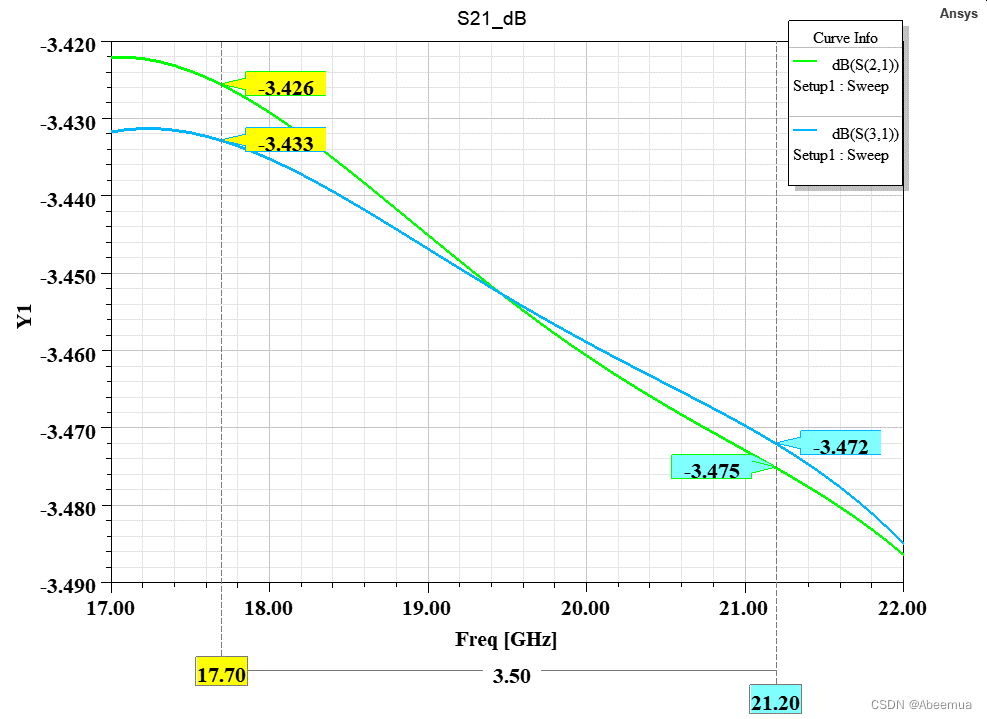

仿真结果如下图所示。该功分器回波损耗优于-23dB，两输出端口幅度差小于-0.01dB，隔离度大于21.46dB，具备良好的电性能。

补充说明——威尔金森功分器电阻的作用

电阻在威尔金森功分器中的作用是：

1. 保持输入和输出的匹配性： 在威尔金森功分器中，电阻网络被设计用来提供输入和输出之间的最佳匹配。这有助于最大程度地减少信号的反射，从而提高功分器的性能。

2. 消除反射和干扰： 电阻网络帮助消除功分器内部的反射和干扰。通过正确选择和设计电阻值，可以确保信号从一个端口到另一个端口的传输是高效的，并且减少信号的反射。

3. 确保相等的功率分配： 通过正确调节电阻值，可以确保输入信号被均匀地分配到两个输出端口，实现相等的功率分配。这是威尔金森功分器的关键特性之一。

总之，电阻在威尔金森功分器中的作用是保持信号匹配，减少反射和干扰，并确保相等的功率分配，从而提高功分器的性能和可靠性。
