反馈的相关概念

---

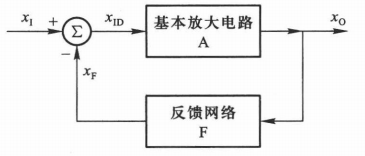

以负反馈为例

• $x_i$：输入信号。
• $x_o$：输出信号。
• $x_f$：反馈信号。
• $x_{id}$：净输入信号。

$$x_{id}=x_i-x_f$$

$$x_o=A{x}_i$$

$$x_f=F{x}_o$$

---

基本概念

反馈：输出量对输入量有影响的现象。

反馈系数：$F=\frac{x_F}{x_o}$

反馈网络 / 反馈通路：

开环：电路没有反馈网络的存在，无法实现反馈的状态。

闭环：电路有反馈网络的存在，能实现反馈的状态。

直流反馈：直流通路的反馈。
交流反馈：交流通路的反馈。

正反馈：输出信号加强了输入信号的作用。
负反馈：输出信号减弱了输入信号的作用。

串联反馈：反馈网络的输出端口与基本放大电路的输入端口串联。

并联反馈：反馈网络的输出端口与基本放大电路的输入端口并联。

• 当电路为串联反馈时，输入信号经反馈电路变化成电流
• 当电路为并联反馈时，输入信号经反馈电路变化成电压

电压反馈：输出电压作为反馈信号。

电流反馈：输出电流作为反馈信号。

物理量

1. 开环增益【$A$】

$$A=\frac{x_o}{x_{id}}$$

2. 反馈系数【$F$】

$$F=\frac{x_f}{x_o}$$

反馈系数又反馈网络决定。

3. 闭环增益【$A_f$】

$$A_f=\frac{x_o}{x_i}$$

---

三者关系：
$$A_f=\frac{A}{1+AF}$$

---

4. 反馈深度

• 当 $|1+AF|>>1$ 时，放大电路处于深度负反馈状态，$|{\dot{A}}_f|\approx \frac{1}{\dot{F}}$，此时闭环增益几乎只取决于反馈系数。
• 当 $|1+AF|>1$ 时，增益下降。
• 当 $|1+AF|<1$ 时，负反馈变成了正反馈。
• 当 $|1+AF|=0$ 时，电路产生了自激振荡，没有输入信号时也会产生输出信号。

5. 环路增益

$$AF=\frac{x_f}{x_{id}}$$

• 其量纲总为1。
