二端口的等效电路

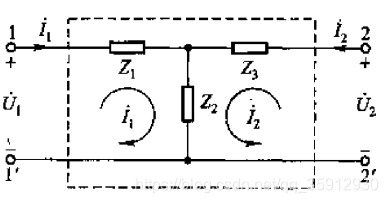

1. $T$ 形等效电路

(1) 已知 $Z$ 参数

$$Z_1=Z_{11}-Z_{12}$$
$$Z_2=Z_{12}$$
$$Z_3=Z_{22}-Z_{12}$$

(2) 已知 $T$ 参数

$$Z_1=\frac{A-1}{C}$$

$$Z_2=\frac{1}{C}$$

$$Z_3=\frac{D-1}{C}$$

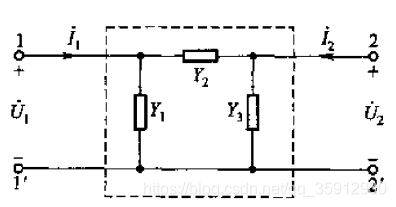

2. $\pi$ 型等效电路

(1) 已知 $Y$ 参数

$$Y_1=Y_{11}+Y_{12}$$

$$Y_2=-Y_{12}=-Y_{21}$$

$$Y_3=Y_{22}+Y_{21}$$

(2) 已知 $T$ 参数

$$Y_1=\frac{D-1}{B}$$

$$Y_2=\frac{1}{B}$$

$$Y_3=\frac{A-1}{B}$$
