脉冲信号的频谱分布(通过示波器观察与验证占空比与各阶频率分量幅值的关系)

1、理论推导

矩形脉冲(单脉冲)的波形如右图所示。

其傅氏变换为:

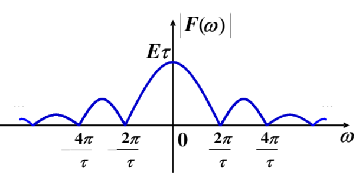

 因为矩形脉冲是偶函数,它的频谱是实函数,可以将幅度频谱和相位频谱画在一幅图中,如下图所示。

幅度频谱:



 频宽:

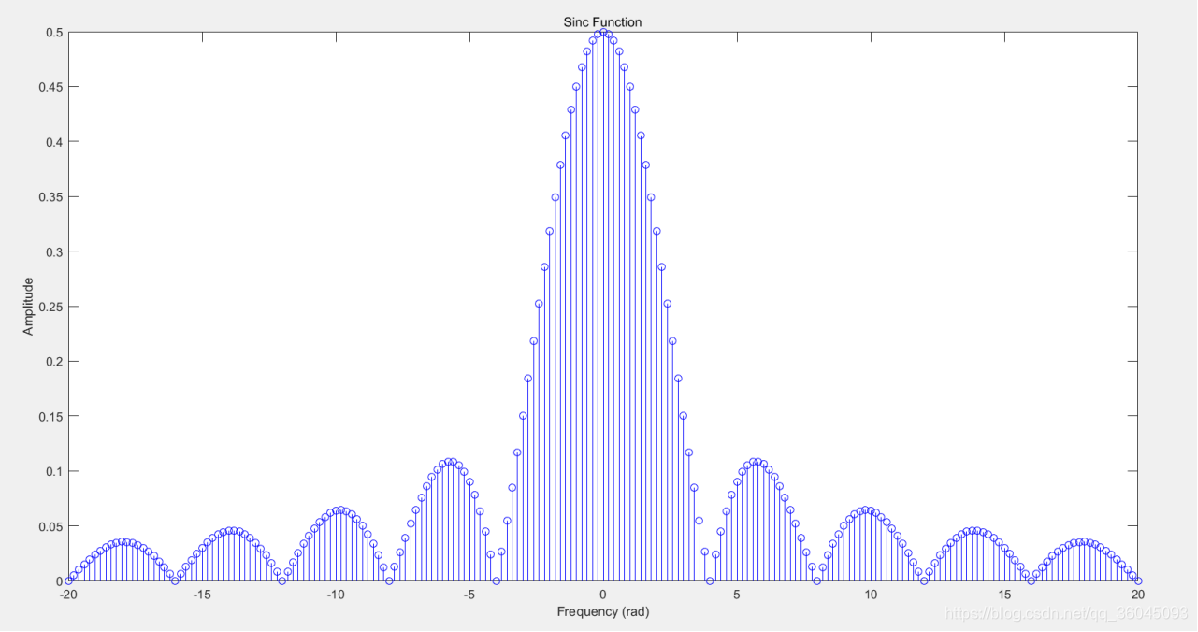

 以上频谱图是对时域连续非周期的信号,故其频域非周期连续的;实际上示波器处理的都是连续周期信号,故通过示波器观察到的频谱图,应是非周期离散信号,即如下所示:离散抽样函数Sa(x):

 2、波形与占空比的关系:

根据幅度频谱:

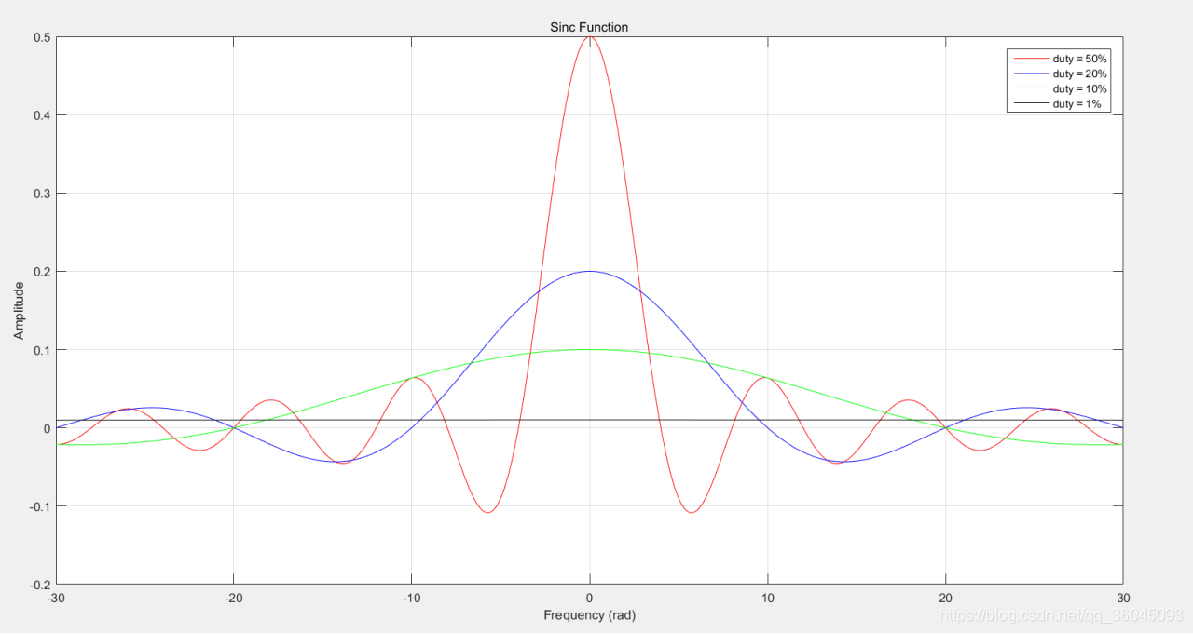

 可以看出脉冲的占空比τ影响幅值和频宽大小(或第一过零点的位置)

 如下所示:

 3、信号实测

①占空比:50% 最大功率:13dBm(2.83Vpp) 过零点:2MHz

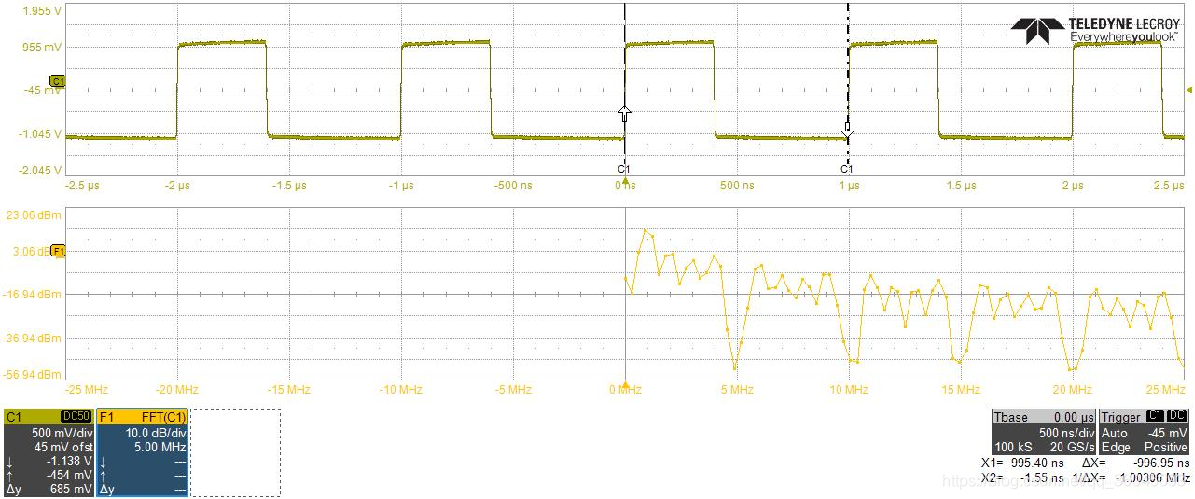

 ②占空比:40% 最大功率:13dBm(2.83Vpp) 过零点:2.5MHz

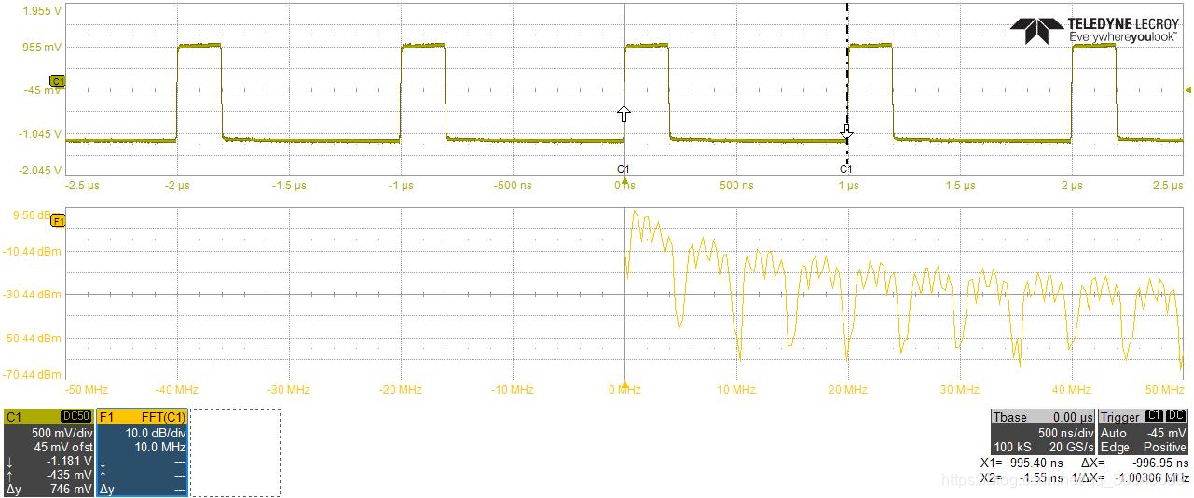

 ③占空比:20% 最大功率:9dBm(1.87Vpp) 过零点:5MHz

 ④占空比:10% 最大功率:1.3dBm(0.73Vpp)

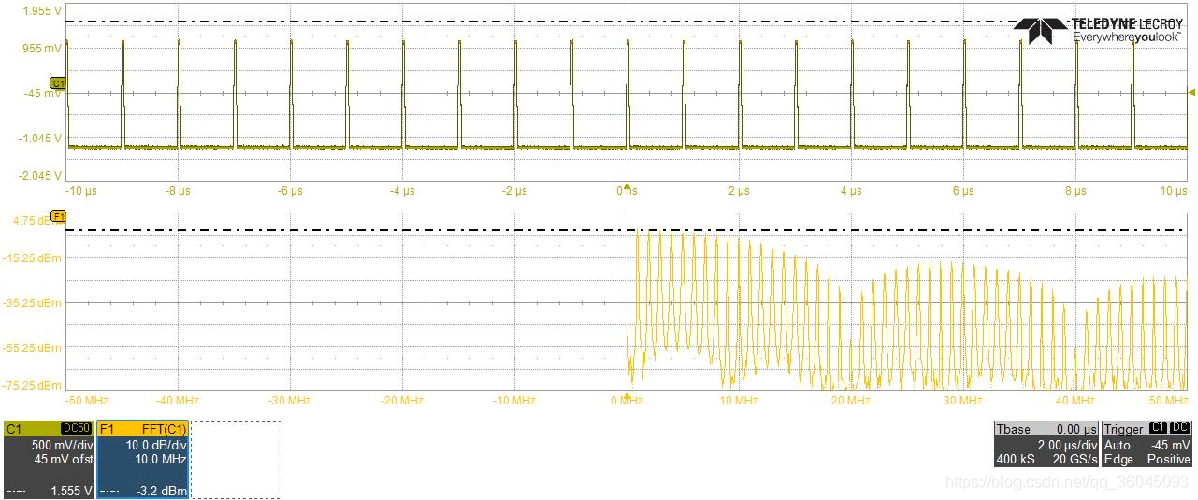

⑤占空比:5% 最大功率:-3.2dBm(0.44Vpp)

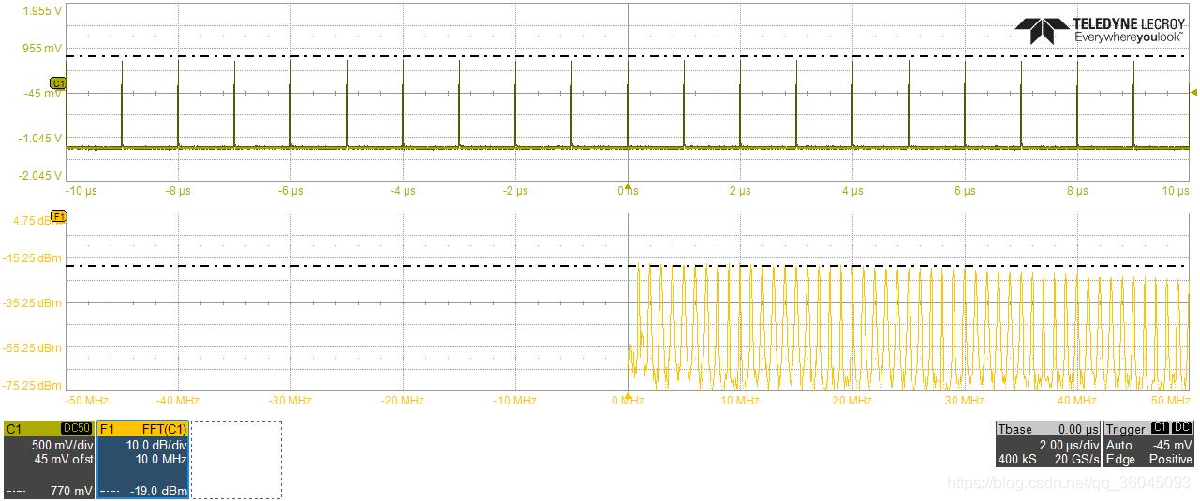

 ⑥占空比:1% 最大功率:-19dBm(0.07Vpp)

 总结如下:输入信号为1M的脉冲信号,改变占空比

占空比

功率

频宽(过零点)

10%

0.73Vpp

10MHz

5%

0.44Vpp

20MHz

4%

0.38Vpp

25MHz

2%

0.19Vpp

50MHz

1%

0.07Vpp

100MHz

 从波形还可以看出:当占空比τ很小时,频谱中的前几十阶分量的值都很小,且波形非常平坦,幅值接近。

即超窄脉冲信号的频谱中的高阶频率分量会有很多,但是非常小,约占输入幅值的τ倍。
