如何用proe/croe将三维文件转为二维CAD轴侧图

最新推荐文章于 2024-08-11 12:14:01 发布

宣泠之

最新推荐文章于 2024-08-11 12:14:01 发布

阅读量7.2k

点赞数 2

分类专栏：专利代理人知识产权 CAD 文章标签： PROE 三维导二维

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_36139702/article/details/124281992

版权

专利代理人同时被 3 个专栏收录

3 篇文章

订阅专栏

3 篇文章

订阅专栏

2 篇文章

订阅专栏

这个教程详细介绍了CAD软件的操作步骤，包括新建视图、选择绘图模板、设置视图名称、调整模型参数以及最终的文件导出。用户将学习到如何在指定范围内点击创建视图，通过双击模型来调整参数，并应用更改。最后，教程指导用户以DWG格式导出完成的文件。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

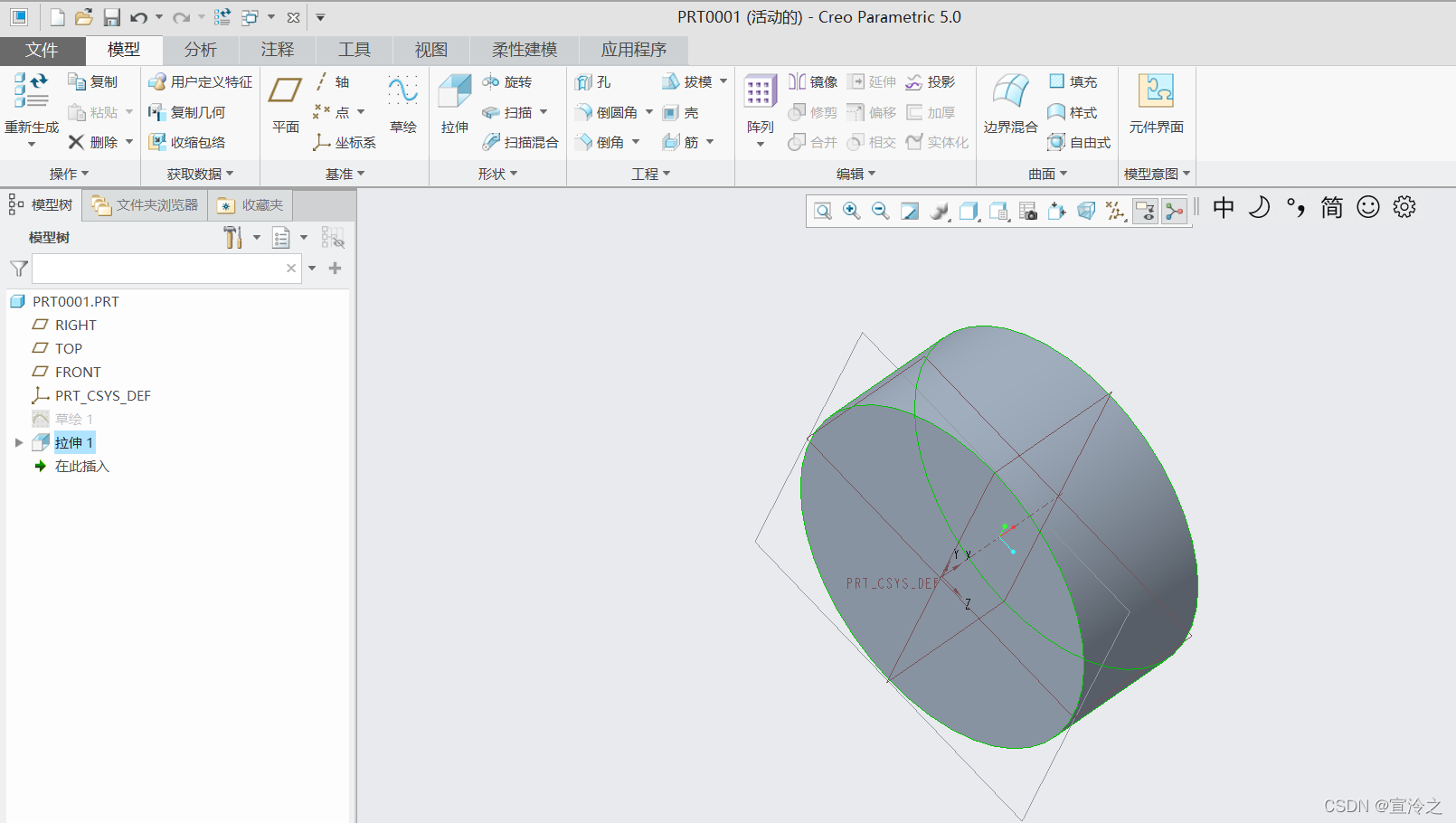

步骤1

在这里插入图片描述

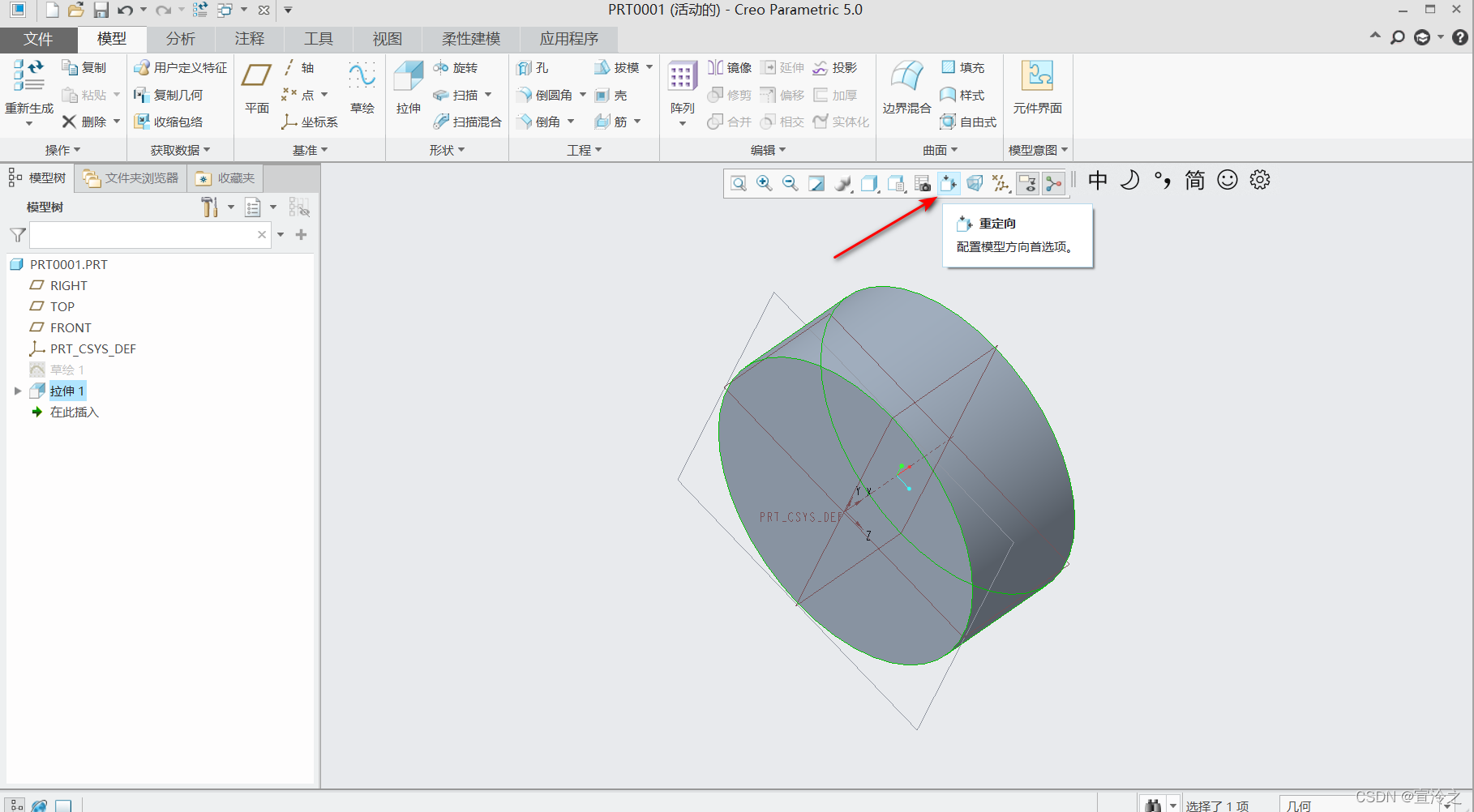

步骤2 重新定向

在这里插入图片描述

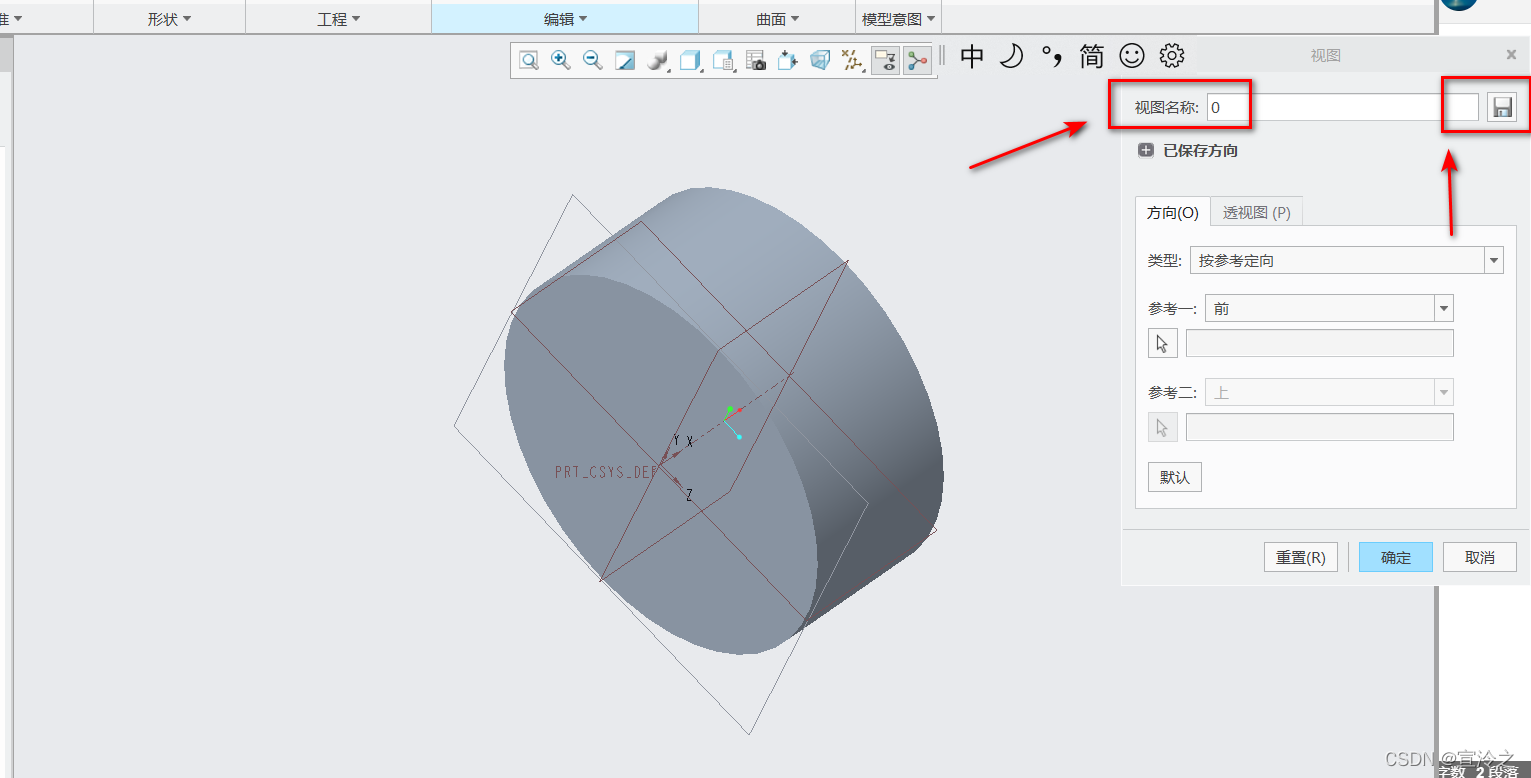

步骤3 输入视图名称，点击保存

在这里插入图片描述

步骤4 点击新建

在这里插入图片描述

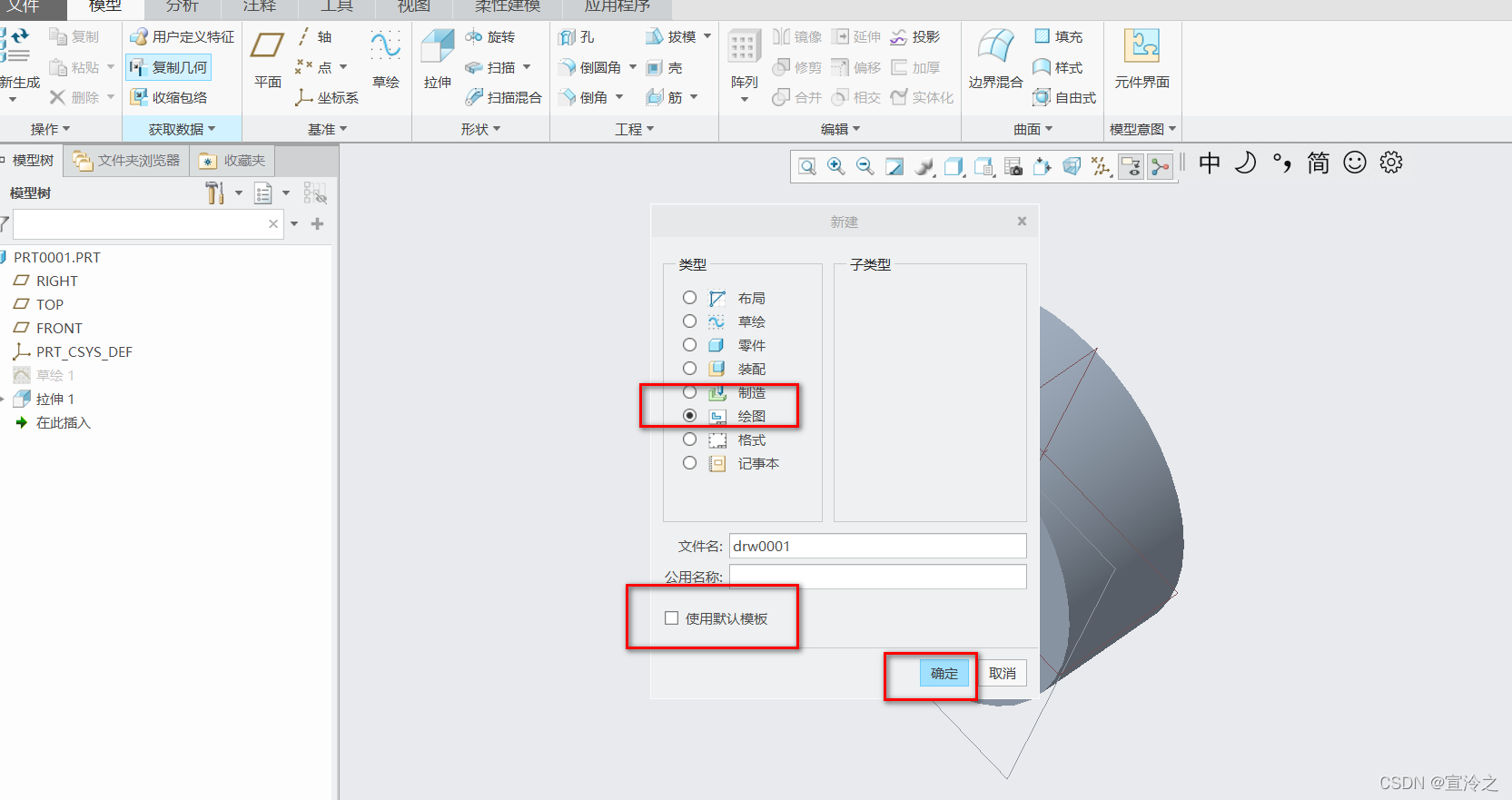

步骤5 选择绘图

在这里插入图片描述

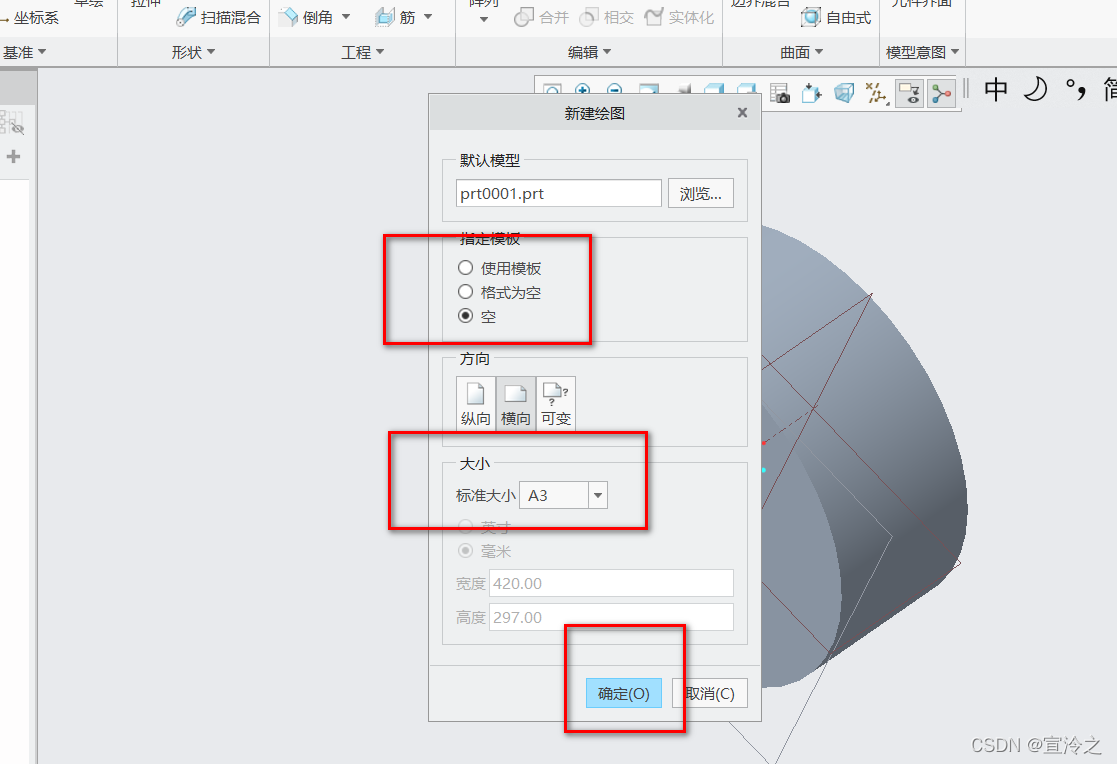

步骤6 确认模板

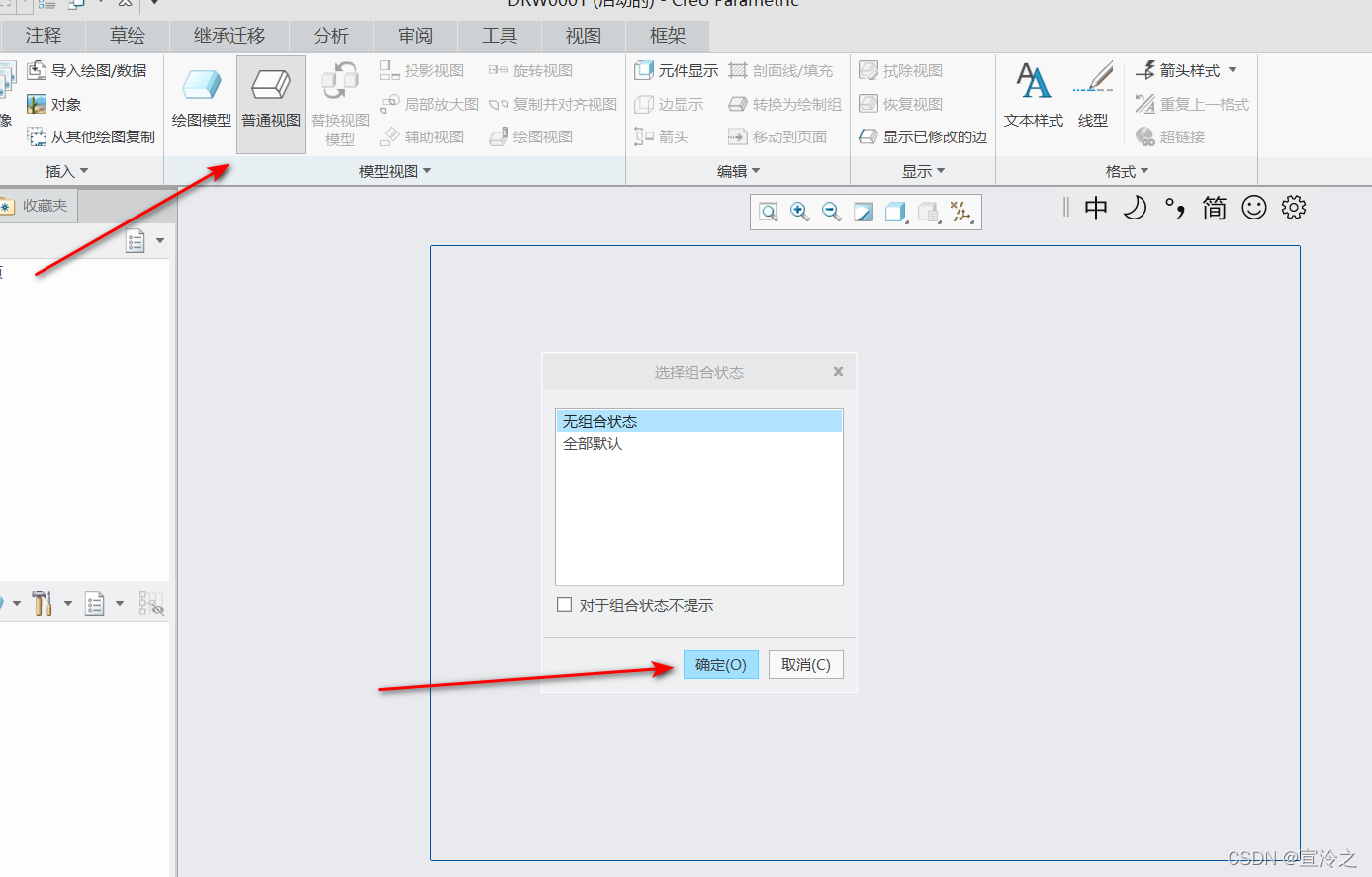

步骤7 点击普通视图然后视有无组合状态情况点确认

在这里插入图片描述

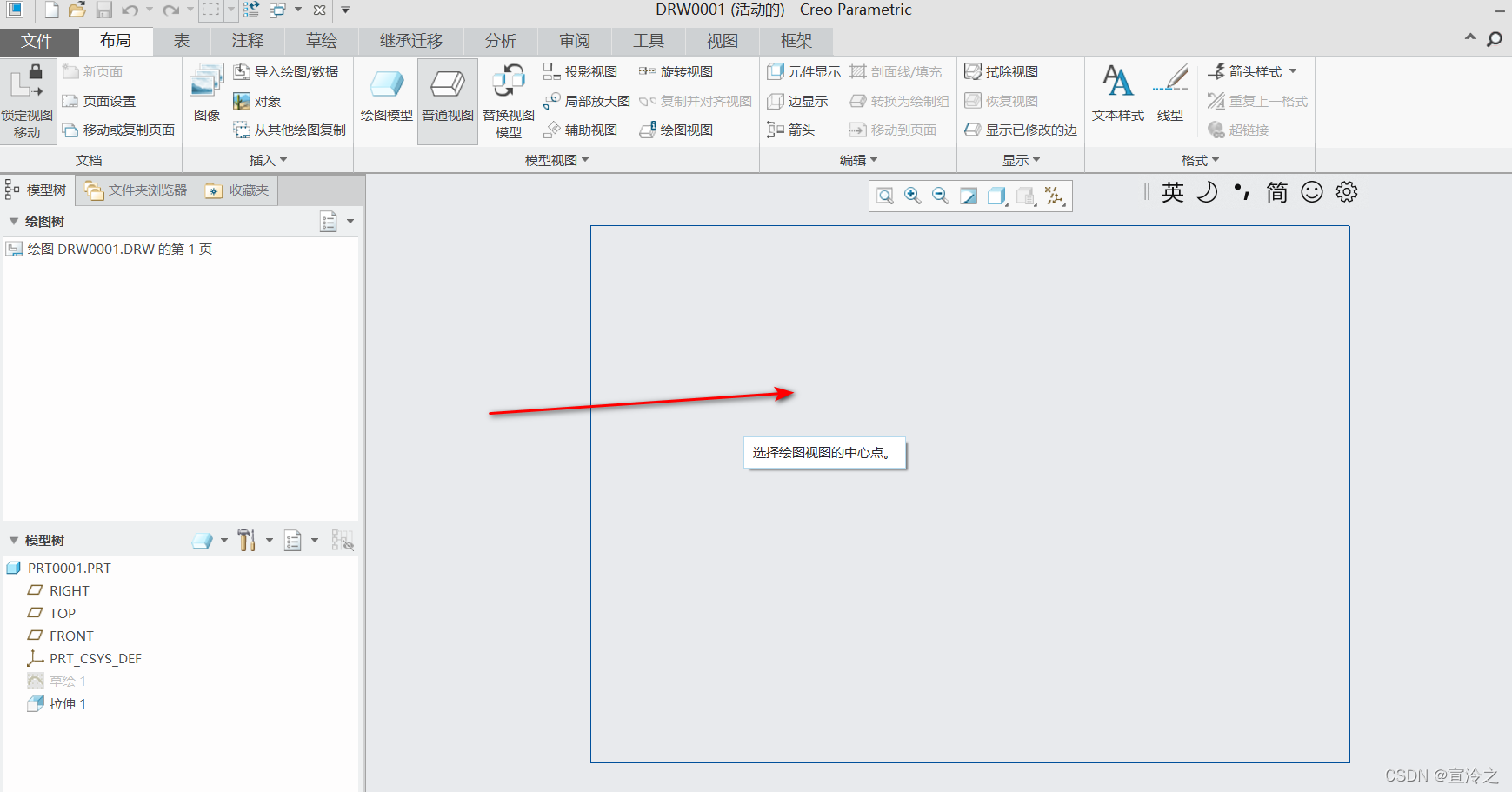

步骤8 在方框范围内任意点击

在这里插入图片描述

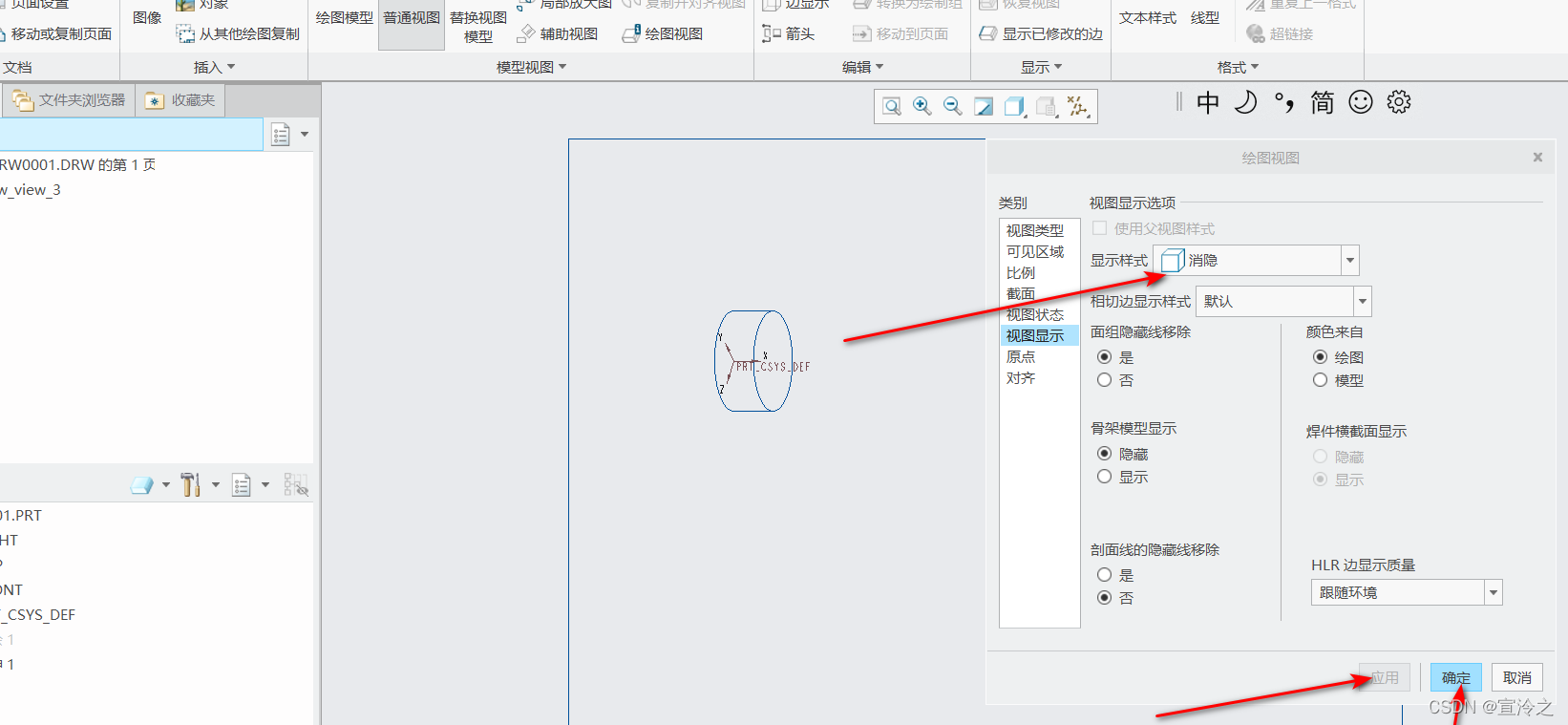

步骤9 双击模型调整参数，点击应用并确认

在这里插入图片描述

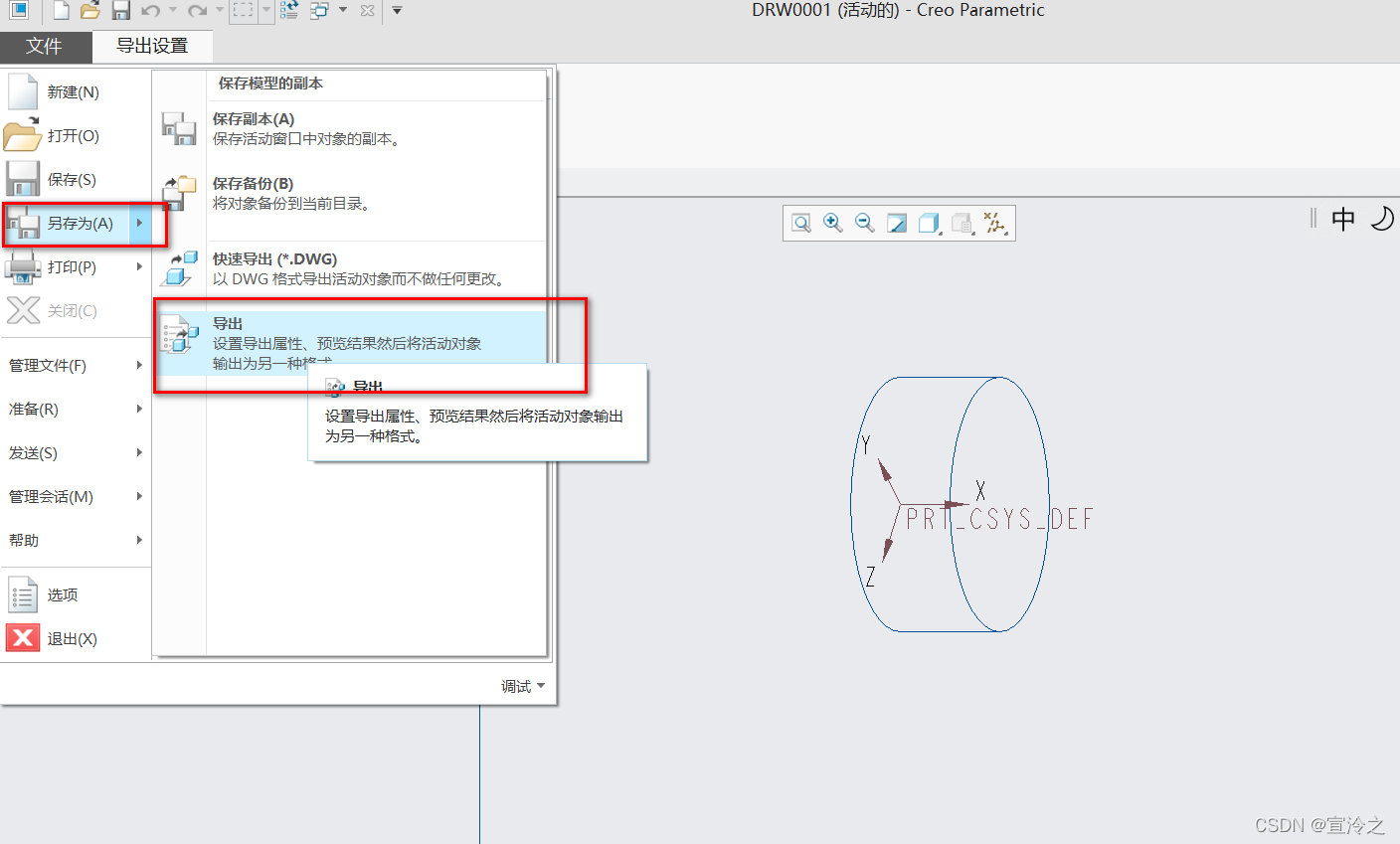

步骤10 导出文件

在这里插入图片描述

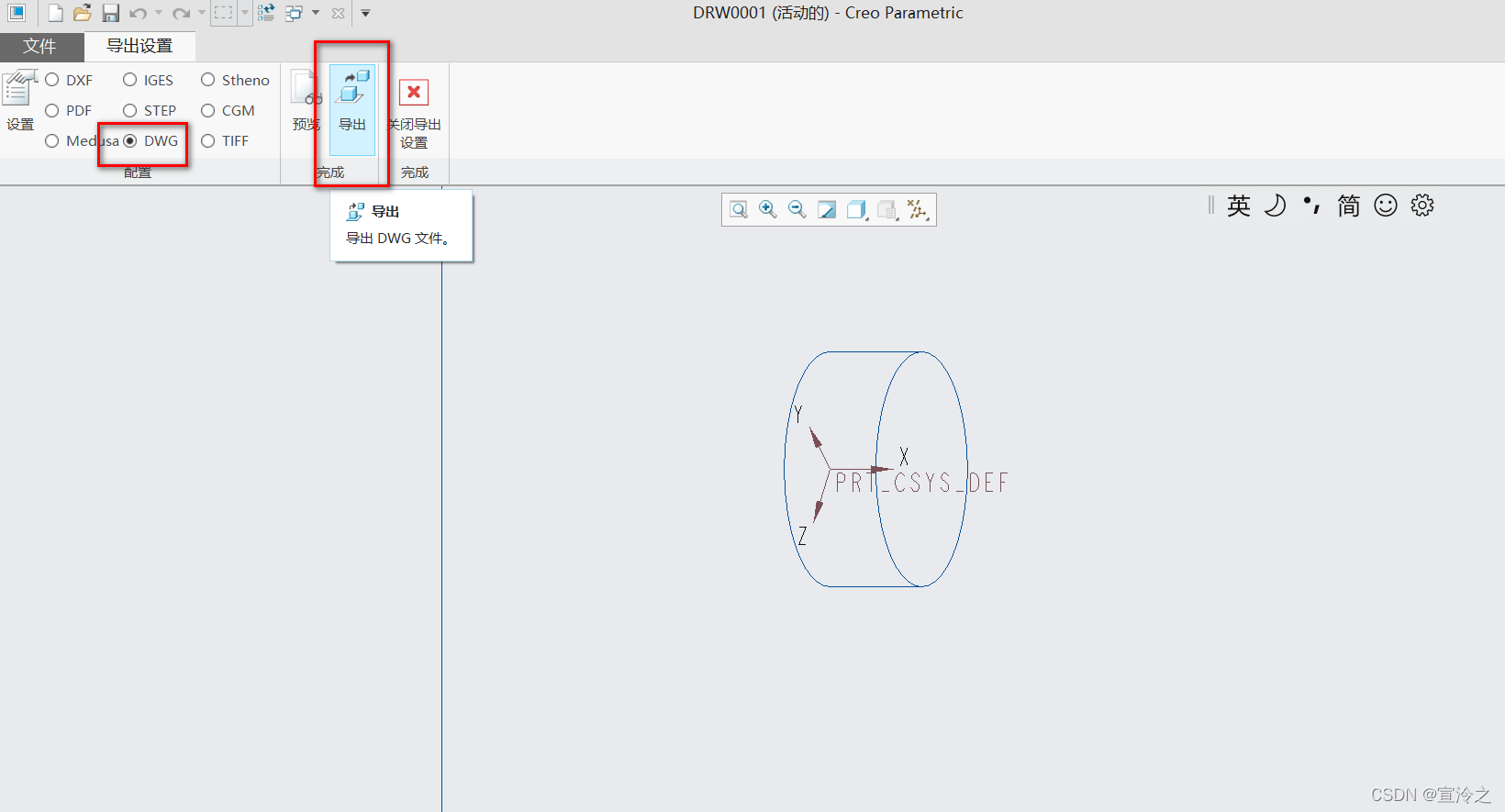

步骤11 选择DWG格式导出

在这里插入图片描述
