模块初探：Arduino 8×8点阵显示菱形

使用Arduino UNO IO口输出至8×8LED点阵显示图案，可以改变数组内容来更改显示图案。

材料准备

1. Arduino UNO开发板
2. 面包线/面包板
3. 8×8LED点阵


共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)。
　　共阳数码管在应用时应将公共极COM接到+，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。
　　共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)。
　　共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。
　　手中的点阵串码为M15088B，根据资料可知这个点阵为共阳管。

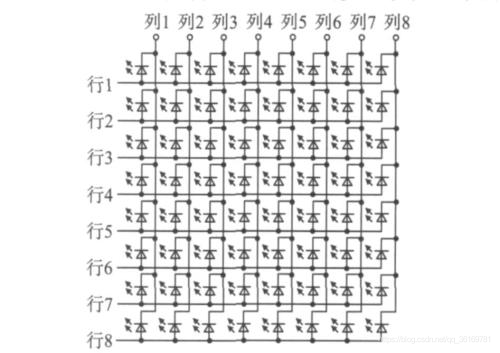

下图为共阳管的电路：

根据测定，8*8LED点阵的针脚不是有序排列，所以需要测定每个针脚所控制的行与列。
测定方法为：在Arduino中取两数字针脚，将一脚设为高电平输出，一脚设定为低电平输出，将点阵接入面包板，依次实验接口观察点亮的行与列，进而逐步推出针脚对应控制的行列。
因为该点阵为共阳点阵，所以行给一个高电平，列给一个低电平时，LED为点亮状态。

Arduino源程序

int H[]={
   9,4,17,6,10,16,11,14};//行针脚
int L[]={
   5,12,13,8,15,7,3,2};//列针脚
unsigned
