【计算机图形学】中点Bresenham圆的扫描转换

1.中点画圆法

在平面解析几何中，圆的方程可以描述为(x – x₀)² + (y – y₀)² = R²，其中(x₀, y₀)是圆心坐标，R是圆的半径，特别的，当(x₀, y₀)就是坐标中心点时，圆方程可以简化为x² + y² = R²。在计算机图形学中，圆和直线一样，也存在在点阵输出设备上显示或输出的问题，因此也需要一套光栅扫描转换算法。为了简化，我们先考虑圆心在原点的圆的生成，对于中心不是原点的圆，可以通过坐标的平移变换获得相应位置的圆。

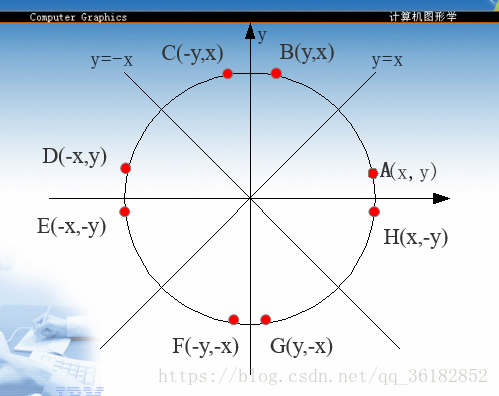

        在进行扫描转换之前，需要了解一个圆的特性，就是圆的八分对成性。如图（1）所示：

图1

        圆心位于原点的圆有四条对称轴x = 0、y = 0、x = y和x = -y，若已知圆弧上一点P(x，y)，就可以得到其关于四条对称轴的七个对称点：（x, -y）、（-x, y）、（-x, -y）、（y, x）、（y, -x）、（-y, x）、（-y, -x），这种性质称为八分对称性。因此只要能画出八分之一的圆弧，就可以利用对称性的原理得到整个圆。

        构造判别函数：

        F(x, y）= x² + y² – R²

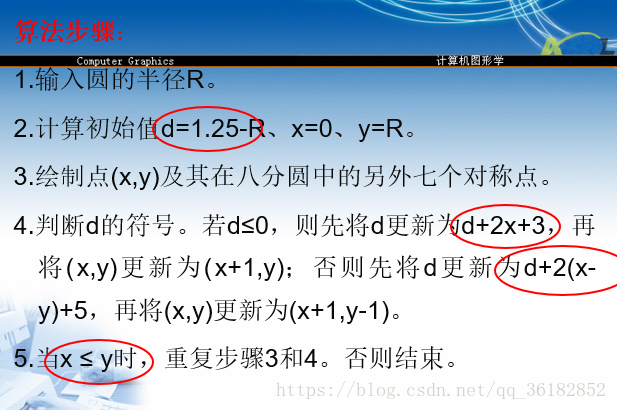

        当F(x, y）= 0，表示点在圆上，当F(x, y）> 0，表示点在圆外，当F(x, y）< 0，表示点在圆内。如果M是P₁和P₂的中点，则M的坐标是（x_i + 1, y_i – 0.5），当F（x_i + 1, y_i – 0.5）< 0时，M点在圆内，说明P₁点离实际圆弧更近，应该取P₁作为圆的下一个点。同理分析，当F（x_i + 1, y_i – 0.5）> 0时，P₂离实际圆弧更近，应取P₂作为下一个点。当F（x_i + 1, y_i – 0.5）= 0时，P₁和P₂都可以作为圆的下一个点，算法约定取P₂作为下一个点。

2.中点Bresenham

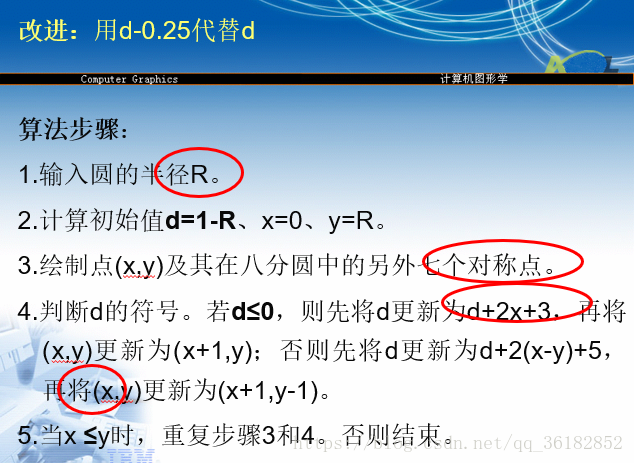

        中点画圆法中，计算判别式d使用了浮点运算，影响了圆的生成效率。如果能将判别式规约到整数运算，则可以简化计算，提高效率。于是人们针对中点画圆法进行了多种改进，其中一种方式是将d的初始值由1.25 – R改成1 – R，考虑到圆的半径R总是大于2，因此这个修改不会影响d的初始值的符号，同时可以避免浮点运算。还有一种方法是将d的计算放大两倍，同时将初始值改成3 – 2R，这样避免了浮点运算，乘二运算也可以用移位快速代替，采用3 – 2R为初始值的改进算法，又称为Bresenham算法。
