Multisim 14二极管及其电路的应用

multisim

multisim，即电子电路仿真设计软件。Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
本文简单学习一下二极管及其电路的应用:

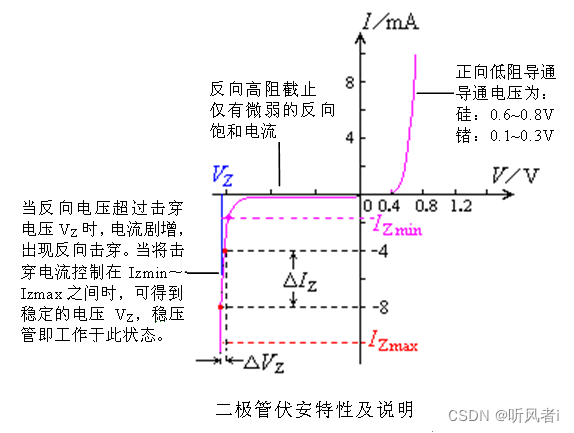

（1）了解二极管的伏安特性。
（2） 学习应用Multisim 14仿真分析二极管整流电路、限幅电路、稳压电路。
（3）进一步熟悉Multisim 14软件的仿真使用。

一、实验原理
（1）实验原理

二、实验记录

二极管半波整流实验电路

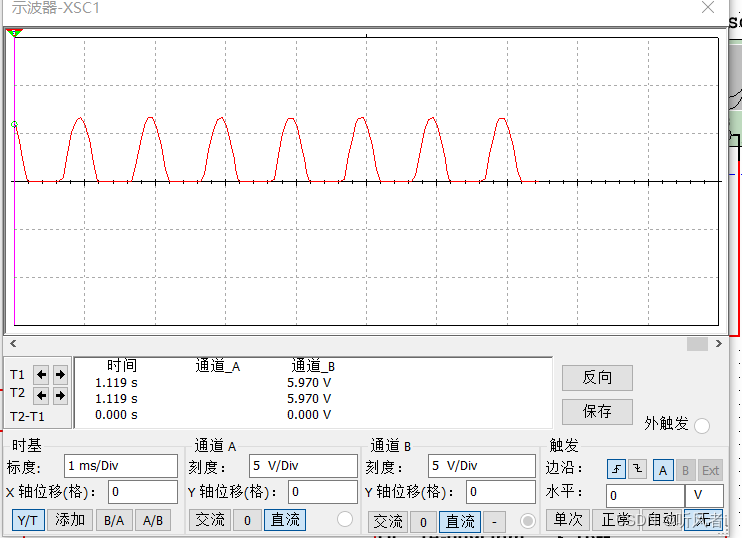

半波整流实验电路输出波形

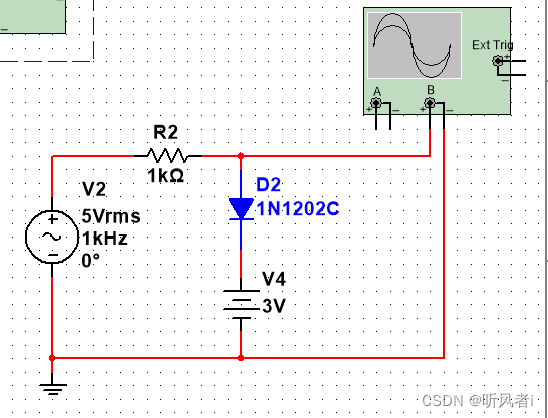

二极管单向限幅实验电路

单向限幅实验电路输出波形

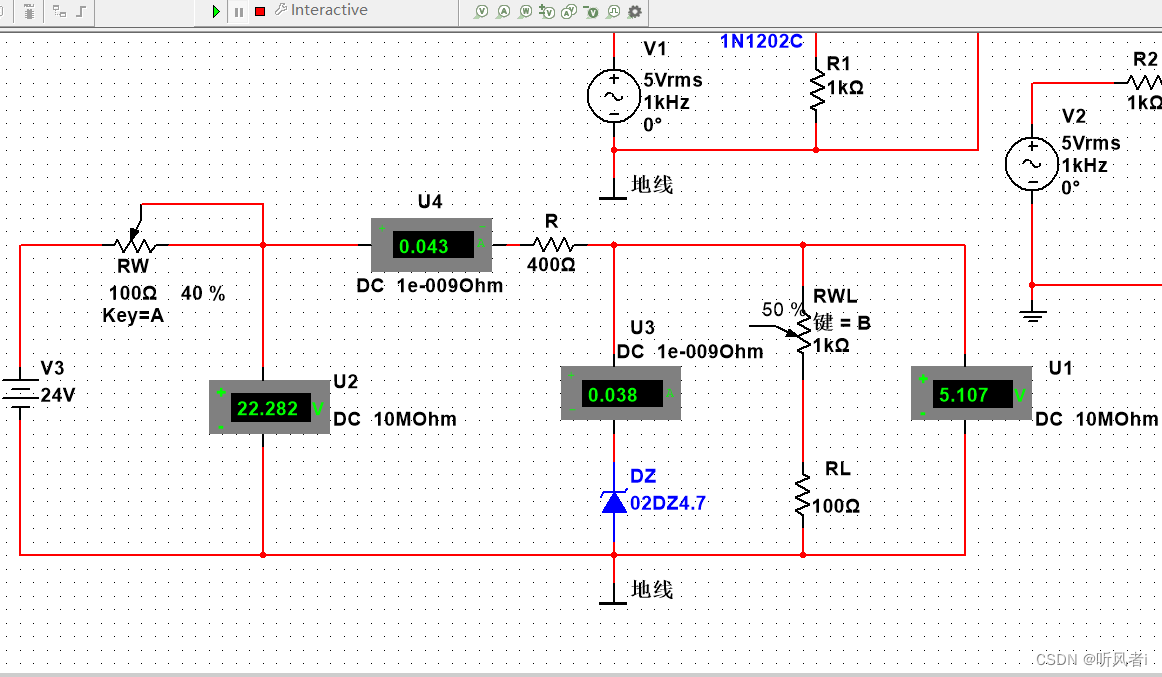

稳压管DZ的稳压值为4.7V，稳定电流的最小值为5mA、最大值为40mA
