绘制三维图形的基本函数

1.绘制三维图形的基本函数

　　　　

1 2 3 4 5 6

最基本的三维绘图函数为plot3； plot3与plot用法十分相似，调用格式：   plot(x1,y1,z1,选项1，x2,y2,z2,选项2，...，xn,yn,zn,选项n) 当x,y,z是同维向量时，则x，y,z,对应元素构成一条三维曲线； 当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。

　　例：

程序如下：

1 2 3 4 5 6 7 8 9

t=0:pi/50:2*pi; x=8*cos(t); y=4*sqrt(2)*sin(t); z=-4*sqrt(2)*sin(t); plot3(x,y,z,'p'); title('Line in 3-D Space'); text(0,0,0,'origin'); xlabel('x'),ylabel('y'),zlabel('z'); grid;

　　运行结果：

2.三维曲面

2.1平面网格坐标矩阵的生成

　　绘制z=f(x,y)所代表的三维曲面图，先要在xy平面选定一个矩形区域，假定矩形区域D=[a,b]*[c,d],然后将[a,b]在x方向分成m份，将[c,d]在y方向分成n份，由各划分点分别作平行于两坐标轴的直线，将区域D分成m*n个小矩形，生成代表每一个小矩形顶点坐标的平面网格坐标矩阵，最后利用有关函数绘图。

　　产生平面区域内的网格坐标矩阵有两种方法：

　　1.利用矩阵运算生成、

1 2 3 4 5 6 7 8 9 10

x=a:dx:b; y=(c:dy:d)'; X=ones(size(y))*x; Y=y*ones(size(x)); 语句执行后， 矩阵X的每一行都是向量x，行数等于向量y的元素个数， 矩阵Y的每一列都是向量y，列数等于向量x的元素个数。 于是对于矩阵X,Y来说，它们位置(i,j)上的元素值（X（i,j）,Y(i,j)）就是所要形成的平面网格 在位置（i，j）上的X,Y坐标。可根据每一个网格点上的x,y坐标求这个点对应的z，则得到Z矩阵。 显然，X,Y,Z各列或各行所对应坐标，对应于一条空间曲线，空间曲线的集合将可组成空间曲面。

　　2.利用meshgrid函数生成。

　

1 2 3 4 5 6

调用格式： x=a:dx:b; y=c:dy:d; [x,y]=meshgrid(x,y); 语句执行后得到与方法1相同的矩阵X,Y。 当向量x=y时，函数可写成meshgrid(x);

　　例：利用法网格坐标阵巧解不定方程：

　　已知6<x<30,15<y<36,求不定方程2x+5y=126的整数解。程序如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

x=7:29; y=16:35; [x,y]=meshgrid(x,y); %在[7,29]*[16,35]区域生成网格坐标 z=2*x+5*y; k=find(z==126);%找出解的位置，即k为z中元素等于126的元素的位置 x(k)',y(k)'%输出对应位置的x,y即方程的解   输出： ans =        8    13    18    23     ans =       22    20    18    16 %即方程有4组解：（8，22），（13，20），（18，18）（23，16）.   输出： >> k   k =       27    125    223    321   输出（关于find函数）： >> [a,b]=find(z==126)   a =        7      5      3      1     b =        2      7     12     17 >> x(7,2)   ans =        8

2.2 绘制三维曲面的函数

两个函数：

1 2 3 4 5 6 7 8

mesh(x,y,z,c)%用于绘制三维网格图，在不需要绘制特别精细三维曲面时使用。 surf(x,y,z,c)%用于绘制三维曲面，各线条之间的补面用颜色填充。   关于x,y,z,c:   one:通常x,y,z是同维矩阵，x,y是网格坐标矩阵，z是网格点的高度矩阵，c用于指定在不同高度下的颜色范围。 two:c省略时，MATLAB认为c=z，即颜色的高度正比于图形高度，以得到层次分明的三维图形。当x,y省略时，把z矩阵的列下标当做x轴坐标，把z矩阵的行下标当做y轴坐标，然后绘制三维曲面图。 three:当x,y是向量时，要求x的长度必须等于z矩阵的列数，y的长度等于z矩阵的行数，x，y向量元素的组合构成网格点的x，y坐标，z坐标则取自z矩阵，然后绘制三维曲面图。

例5.15：用三维曲面图表现函数z=sinycosx。

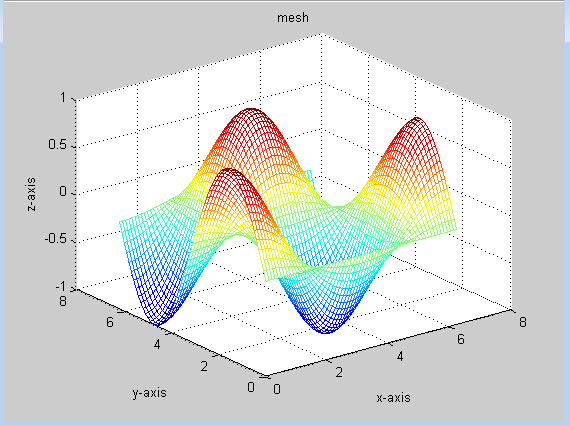

program1:用meshgrid+mesh

1 2 3 4 5 6

x=0:0.1:2*pi; [x,y]=meshgrid(x); z=sin(y).*cos(x); mesh(x,y,z); xlabel('x-axis'),ylabel('y-axis'),zlabel('z-axis'); title('mesh');<br><br>效果同：

x=0:0.1:2*pi;
y=0:0.1:2*pi;
z=sin(y')*cos(x);
mesh(x,y,z);
xlabel('x-axis'),ylabel('y-axis'),zlabel('z-axis');

　　运行结果：

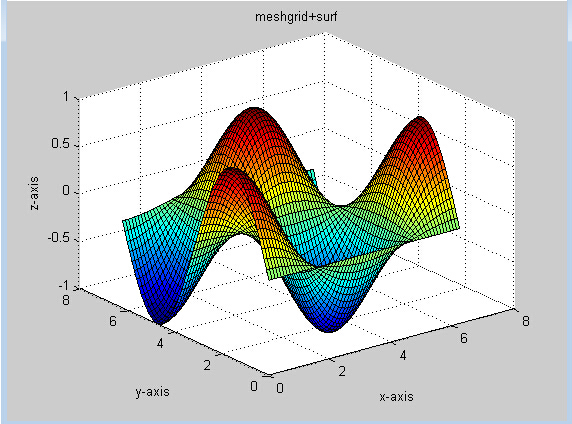

program2:用meshgrid+surf

1 2 3 4 5 6

x=0:0.1:2*pi; [x,y]=meshgrid(x); z=sin(y).*cos(x); surf(x,y,z); xlabel('x-axis'),ylabel('y-axis'),zlabel('z-axis'); title('meshgrid+surf');

　　

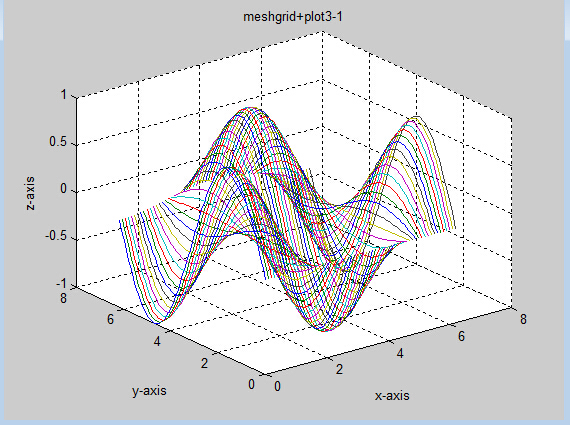

program3:用一般绘图函数plot3

1 2 3 4 5 6 7

x=0:0.1:2*pi; [x,y]=meshgrid(x); z=sin(y).*cos(x); plot3(x,y,z); xlabel('x-axis'),ylabel('y-axis'),zlabel('z-axis'); title('meshgrid+plot3-1f'); grid;

　　

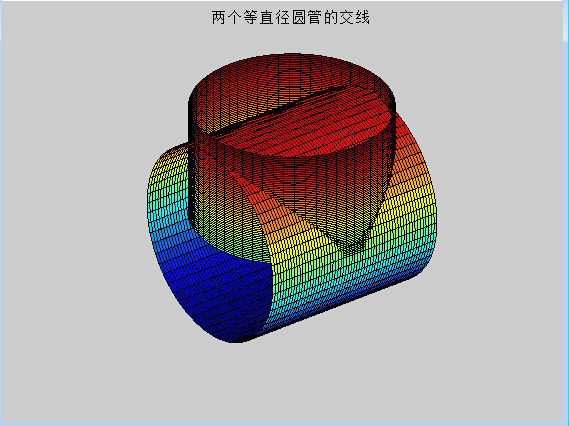

例5.16：绘制两个直径相等的圆管的相交图形。

程序如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

%两个等直径圆管的交线   m=60;%m是圆圈的密集度，表示画60个圆圈 z=1.2*(0:m)/m;%1.2是圆柱高 r=ones(size(z)); theta=(0:m)/m*2*pi;   x1=r'*cos(theta);%每行都是一个cos(theta) y1=r'*sin(theta);%每行都是一个sin(theta) %y1=y1'; z1=z'*ones(1,m+1);%每行的z相同   surf(x1,y1,z1);%绘图，立起的圆柱   %axis equal,axis off hold on   x=(-m:2:m)/m; x2=x'*ones(1,m+1);%m+1个x列 y2=r'*cos(theta);%以y和z为底画圆 %y2=y2'; z2=r'*sin(theta);   surf(x2,y2,z2);   axis equal,axis off title('两个等直径圆管的交线'); hold off

　　运行结果：

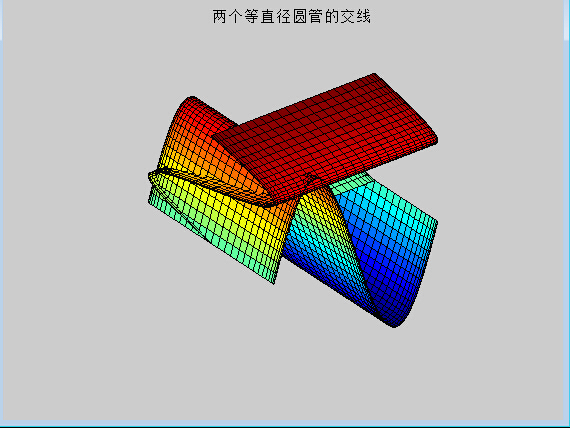

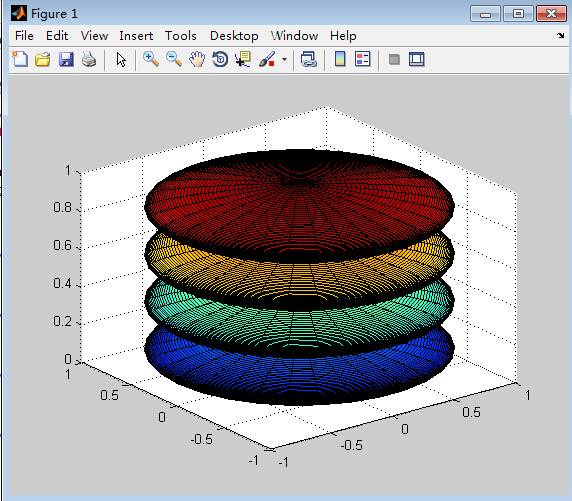

 将上述例5.16中程序的%备注取消，即将第一图的y阵第二图的z阵转置，这样在底层面就不再是圆线了，效果如下：

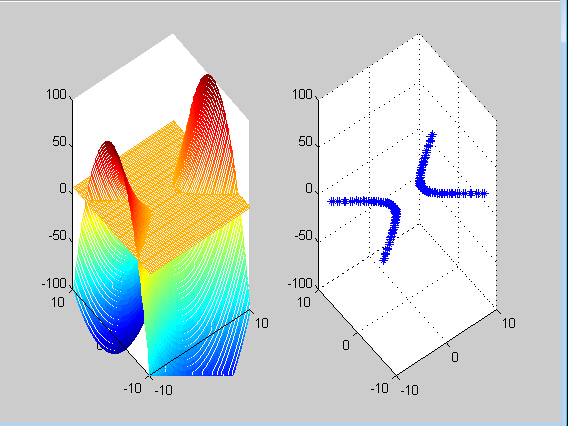

例5.17 分析由函数z=x^2-2y^2构成的曲面形状及与平面z=a的交线。



1 2 3 4 5 6 7 8 9 10 11 12 13

[x,y]=meshgrid(-10:0.2:10); z1=(x.^2-2*y.^2)+eps;%第一个曲面 a=input('a=?'); z2=a*ones(size(x));%第二个曲面(本质是一个数乘) subplot(1,2,1); mesh(x,y,z1);hold on;mesh(x,y,z2);%分别画出两个曲面 v=[-10,10,-10,10,-100,100];axis(v);grid;%第一个子图的坐标设置 hold off; r0=（abs(z1-z2)<=1）;%求两曲面z坐标差小于1的点，r0只有0、1值 xx=r0.*x;yy=r0.*y;zz=r0.*z2;%求这些点上的x,y,z坐标，即交线坐标 subplot(1,2,2); plot3(xx(r0~=0),yy(r0~=0),zz(r0~=0),'*');%在第2子图画出交线 axis(v);grid;%第2子图的坐标设置

a=?8
size(x)

ans =

101 101

1

<br>

　　

　　此外，还有两个和mesh函数相似的函数，即带等高线的三维网格曲面函数meshc和带底座的三维网格曲面函数meshz。其用法与mesh类似，不同的是meshc还在xy平面上绘制曲面在z轴方向的等高线，meshz还在xy平面上绘制曲面的底座。

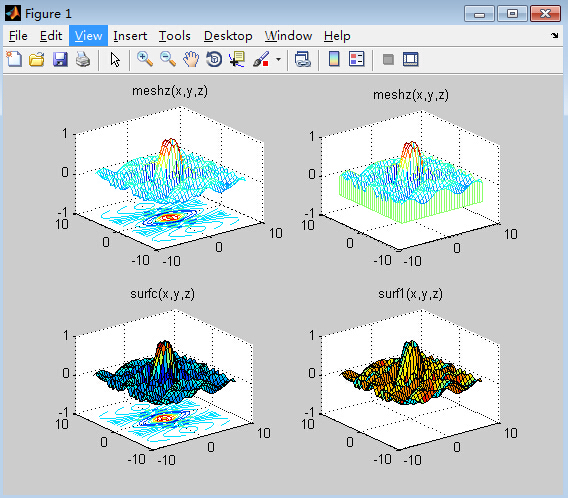

      例5.18 在xy平面内选择区域[-8,8]*[-8,8],绘制函数的4种三维曲面图。

程序如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14

[x,y]=meshgrid(-8:0.5:8); z=sin(sqrt(x.^2)+y.^2)./sqrt(x.^2+y.^2+eps); subplot(2,2,1); meshc(x,y,z); title('meshz(x,y,z)') subplot(2,2,2); meshz(x,y,z); title('meshz(x,y,z)') subplot(2,2,3); surfc(x,y,z) title('surfc(x,y,z)') subplot(2,2,4); surfl(x,y,z) title('surf1(x,y,z)')

　　

  3.标准三维曲面

　　MATLAB提供了一些函数用于绘制标准三维曲面，这些函数可以产生相应的绘图数据，常用于三维图形的演示。例如：

sphere函数和cylinder函数分别用于绘制三维球面和柱面。其调用格式为：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

<strong>sphere函数的调用格式为：</strong> [x,y,z]=sphere(n) 该函数将产生(n+1)*(n+1)矩阵x,y,z，采用这3个矩阵可以绘制出圆心位于原点、半径为1的单位球体。 若在调用该函数时不带输出参数，则直接绘制所需球面。n决定了球面的圆滑程度，其默认值为20.若n值取得较小，则将绘制出多面体表面图。         <strong>cylinder函数调用格式为：</strong> [x,y,z]=cylinder(R,n) 其中，R是一个向量，存放柱面各个等间隔高度上的半径，n表示在圆柱圆周上有n个间隔点，默认有20个间隔点。例如，cylinder(3)生成一个圆柱，cylinder([10,1])生成一个圆锥， 而 t=0:pi/100:4*pi; R=sin(t); cylinder(R,30) 生成一个正弦柱面。 另外，生成矩阵的大小与R向量的长度及n有关。其余与sphere函数相同。

　　



MATLAB还有一个peaks函数，称为多峰函数，，常用于三维曲面的演示。该函数可以用来生成绘图数据矩阵，矩阵元素由函数：

在矩形区域[-3,3]*[-3,3]的等分网格点的函数值确定。例如：

z=peaks(30);

将生成一个30*30矩阵z，即分别沿x和y方向将区间[-3,3]等分成29份，并计算这些网格点上的函数值。默认的等分数是48，即p=peaks将生成一个49*49矩阵p。也可以根据风格坐标矩阵x、y重新计算函数值矩阵。例如：

[x,y]=meshgrid(-5:0.1:5);

z=peaks(x,y);

生成的数值矩阵可以作为mesh、surf等函数参数而绘制出发多峰函数曲面图。另处，若在调用peaks函数时不带输出参数，则直接绘制出多峰函数曲面图。

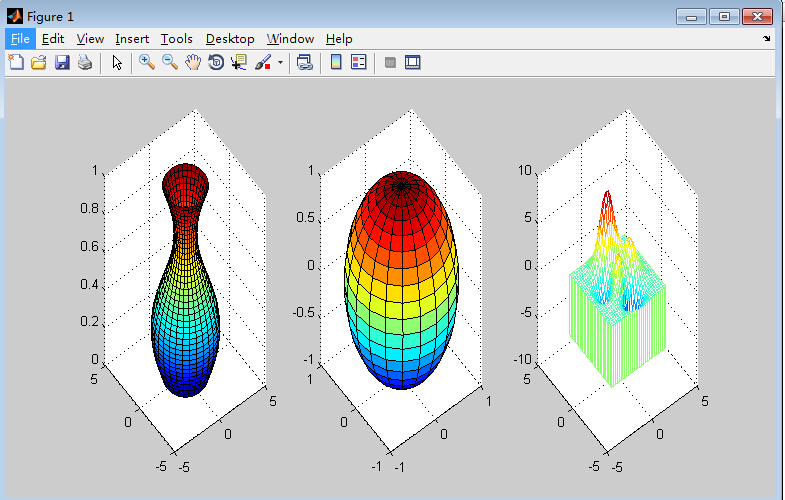

例5.19 绘制标准三维曲面图形。

程序如下：

1 2 3 4 5 6 7 8 9 10

t=0:pi/20:2*pi; [x,y,z]=cylinder(2+sin(t),30); subplot(1,3,1); surf(x,y,z); subplot(1,3,2); [x,y,z]=sphere; surf(x,y,z); subplot(1,3,3); [x,y,z]=peaks(30); meshz(x,y,z);

　　

4.其它三维图形

4.1 三维条形图

1 2 3 4 5

bar3函数绘制三维条形图，调用格式为： bar3(y) bar3(x,y) 在第一种格式中，y的每个元素对应一个条形。 第二种格式在x指定 的位置上绘制y中元素的条形图，X为向量，当y为向量时，x元素个数与y列数相同，当y为矩阵时，x元素与y的行数相同。

例：1.bar3(y)

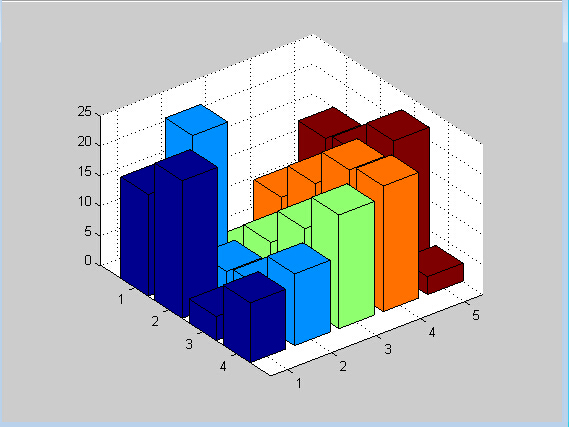

（1）当y为矩阵时，以元素下标为坐标，以元素值为高度，绘制条形图。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

>> y=magic(5)   y =       17    24     1     8    15     23     5     7    14    16      4     6    13    20    22     10    12    19    21     3     11    18    25     2     9   >> y(5,:)=[]%删除第五行   y =       17    24     1     8    15     23     5     7    14    16      4     6    13    20    22     10    12    19    21     3   >> bar3(y)

　　

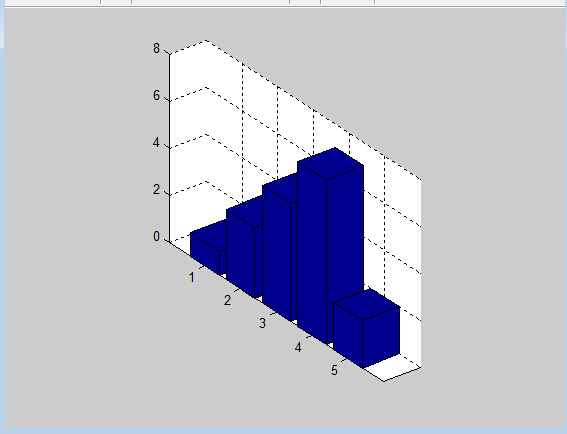

（2）当y为向量时，也是以下标为坐标，为值为高度。

1 2 3 4 5 6 7 8

>> y=[1 3 5 7 2]   y =        1     3     5     7     2   >> bar3(y) >>

　　

2.bar3(x,y)

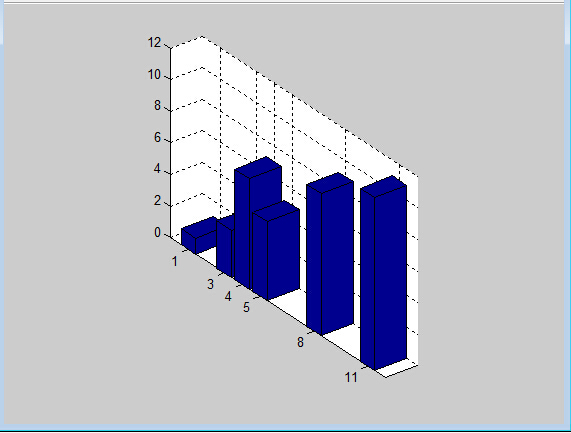

（1）x为向量，y为向量

1 2 3 4 5 6 7 8 9 10 11 12 13 14

>> y   y =        1     3     5     7     9    11   >> x   x =        1     3     5     4     8    11   >> bar3(x,y) >>

　　

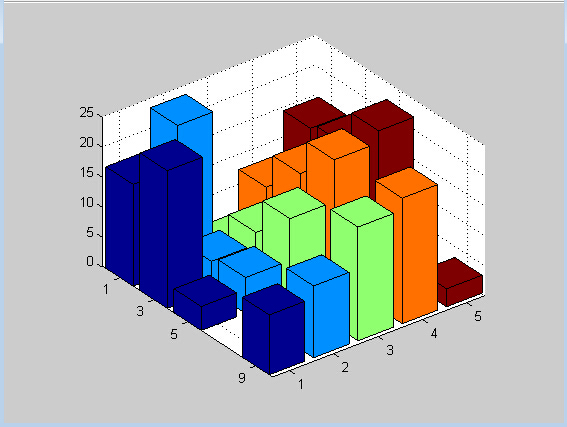

（1）x为向量，y为矩阵（x元素改变y矩阵的x坐标）

1 2 3 4 5 6 7 8 9 10 11 12 13 14

y =       17    24     1     8    15     23     5     7    14    16      4     6    13    20    22     10    12    19    21     3   >> x=[1 3 5 9]   x =        1     3     5     9   >> bar3(x,y)

　　



1	<strong style="font-size: 1.5em; background-color: rgb(225, 230, 215); font-family: verdana, Arial, Helvetica, sans-serif; line-height: 1.5;">4.2 三维杆图</strong>

1 2 3 4

stem3(z) stem3(x,y,z) 第一种格式将 数据序列z 表示为xy平面向上延伸的杆图，x和y自动生成。 第二种格式在x和y指定位置上绘制 数据序列z的杆图，x,y,z的维数必须相同。

1.stem3(z)

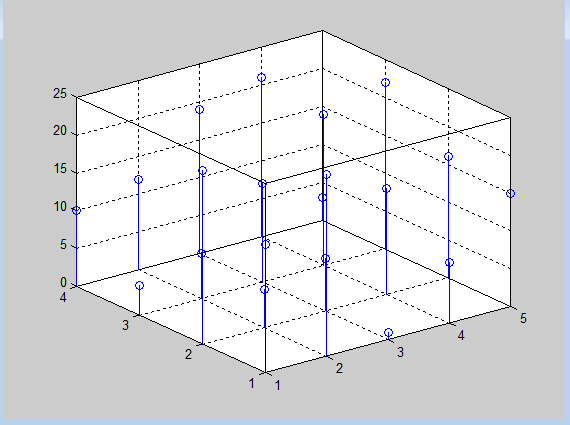

(1)z为矩阵，以下标为坐标，值为杆值

1 2 3 4 5 6 7 8

z =       17    24     1     8    15     23     5     7    14    16      4     6    13    20    22     10    12    19    21     3   >> stem3(z)

　　

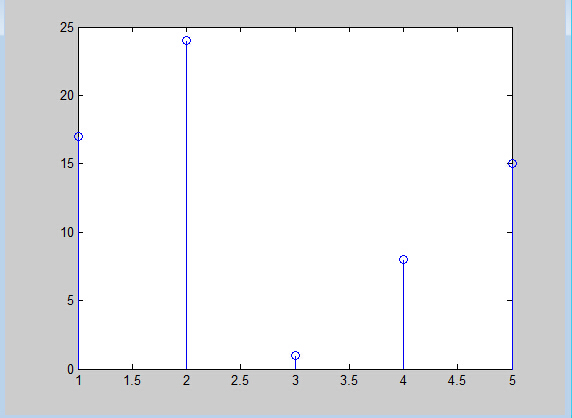

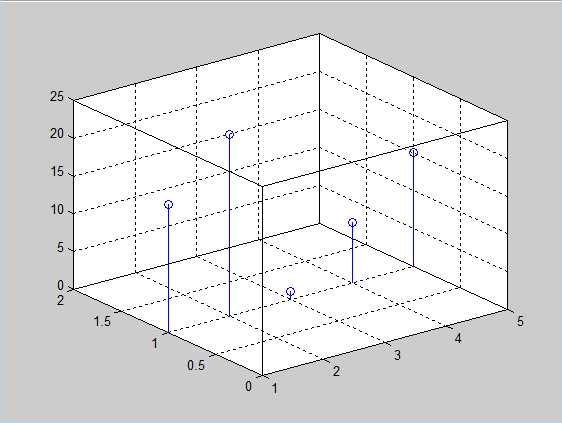

(2)z为向量，以下标为坐标，值为杆值

1 2 3 4 5 6 7 8

z=y(1,:)   z =       17    24     1     8    15   >> stem3(z) >> stem(z)

　　

　　

2.stem3(x,y,z)

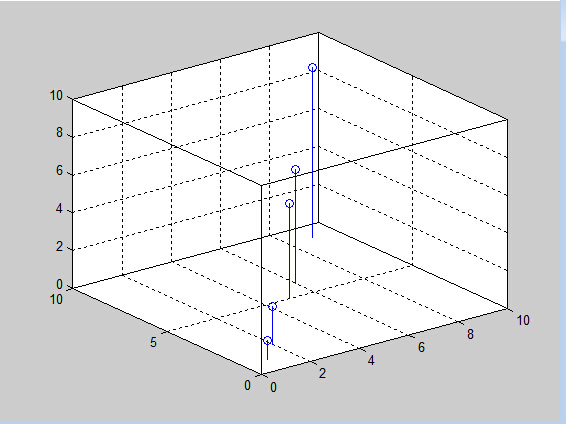

（1）x,y,z均为向量，以（x，y）为对应坐标z为值

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

x =        1     2     5     9     6   >> y=x   y =        1     2     5     9     6   >> z=x   z =        1     2     5     9     6   >> stem3(x,y,z) >>

　　

4.3 三维饼图

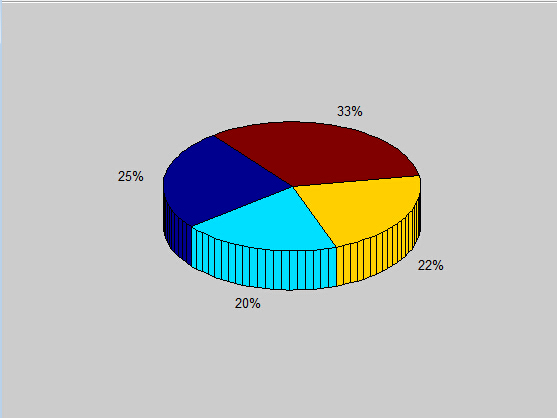

1 2	pie3(x) 其中x为向量，用x中的数据绘制一个三维饼图。

　　

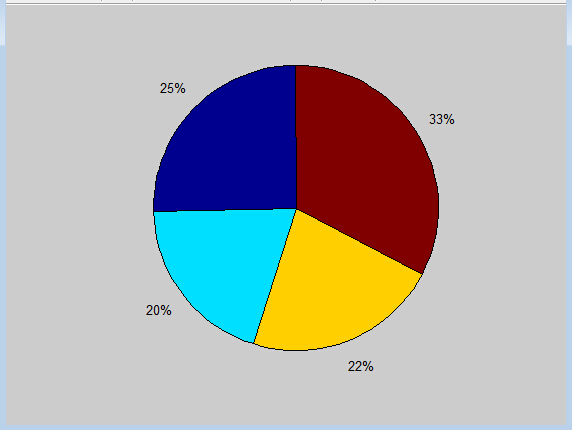

1 2	pie3([2347 1827 2043 3025]) pie([2347 1827 2043 3025])

　　

4.4 填充多边形

1 2	fill3（x,y,z,c） 使用x,y,z作为多边形的顶点，用c指定了填充的颜色。

　　

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

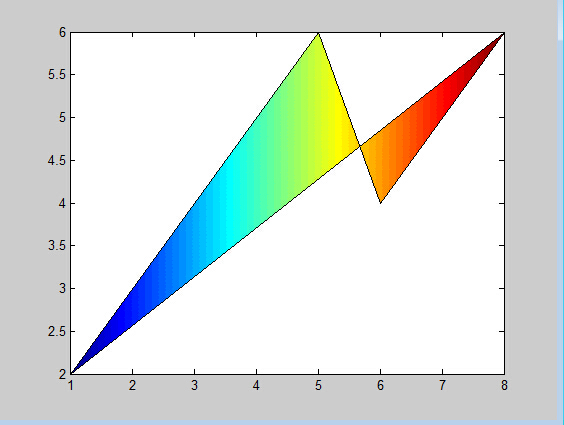

fill(x,y,c) 以(x,y)为点，c为颜色图，连点并填充点间面。 x =        1     5     6     8   >> y   y =        2     6     4     6   >> z=[1 2 3 4 5 ]   z =        1     2     3     4     5   >> fill(x,y,z)

　　

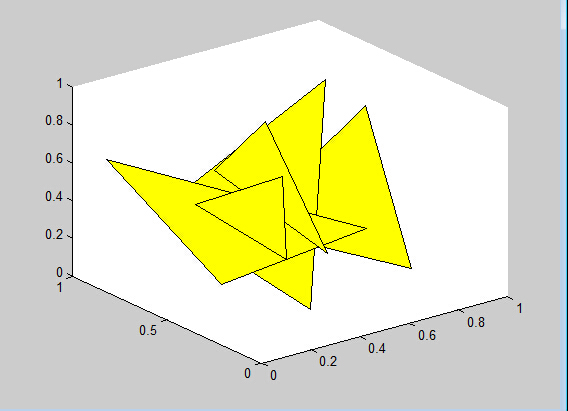

1	fill3(rand(3,5),rand(3,5),rand(3,5),'y')

　　
