片外FLASH(W25Q)和EEPROM(AT24c02)比较

提示:文章写完后,目录可以自动生成,如何生成可参考右边的帮助文档


前言


一、W25QXX

1、基本概念

  1. W25QXX系列FLASH芯片的容量:

1块=16扇区;1扇区=16页;1页=256字节;
W25Q64的最小擦除单位为一个扇区,也就是每次必须擦除4K个字节。所以,这需要给W25Q64开辟一个至少4K的缓存区,这样必须要求芯片有4K以上的SRAM才能有很好的操作。

在这里插入图片描述

  1. W25QXX系列FLASH芯片不同型号的ID
型号ID
W25Q800XEF13
W25Q160XEF14
W25Q320XEF15
W25Q640XEF16
W25Q1280XEF17
W25Q2560XEF18
W25Q5120XEF19
  1. FLASH芯片只能按扇区、块为单位擦除,或者是全片擦除。写可以1~256字节写,一次最多写256字节 。
  2. W25Q16、W25Q32、W25Q64、W25Q128的内存地址为3字节(3x8=24bit);但是W25Q256和W25Q512的内存空间地址为4字节(4x8=32bit);需要注意:因为这个内存空间地址字节数不同,我们在写W25Q256和W25Q512的驱动时,前面的几种型号芯片程序就无法和这两个芯片的驱动直接兼容,需要修改指令后跟的地址(由原来的三字节改为四字节)才行。

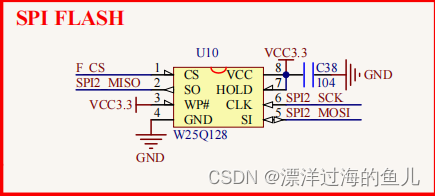

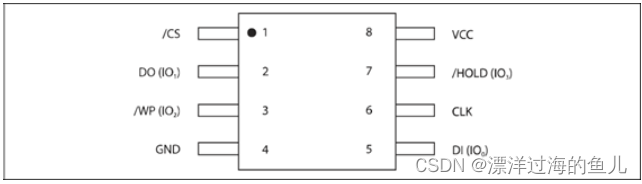

2、芯片引脚介绍与原理图

在这里插入图片描述
在这里插入图片描述

编号标识功能
1/CS片选
2DO
3/WP写保护(低电平有效)
4GND
5VCC
6/HOLD保持端输入,允许芯片暂停工作(低电平有效)
7CLK
8DI

3、SPI工作原理

  • 硬件上为4根线。
  • 主机和从机都有一个串行移位寄存器,主机通过向它的SPI串行寄存器写入一个字节来发起一次传输。
  • 串行移位寄存器通过MOSI信号线将字节传送给从机,从机也将自己的串行移位寄存器中的内容通过 - MISO信号线返回给主机。这样,两个移位寄存器中的内容就被交换
  • 外设的写操作和读操作是同步完成的。如果只进行写操作,主机只需忽略接收到的字节;反之,若主机要读取从机的一个字节,就必须发送一个空字节来引发从机的传输

待更新。。。。。。
