立创EDA学习笔记（1）——搭建环境、创建工程

一、搭建环境

1.1 Web端

• 标准版：https://lceda.cn/editor
• 专业版：https://pro.lceda.cn/editor

1.2 PC端

立创EDA桌面客户端：https://lceda.cn/page/download

二、工程管理

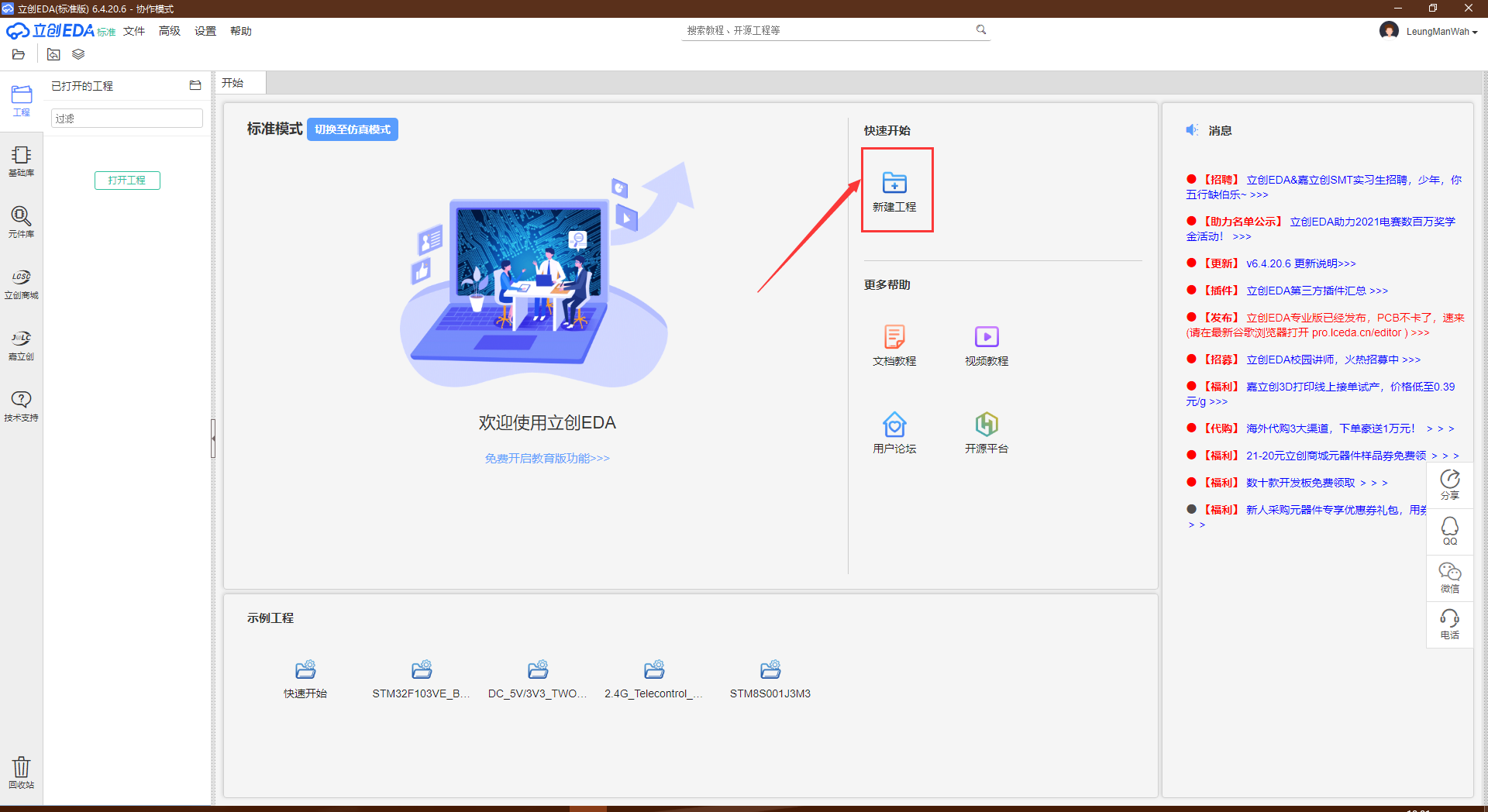

方法一：

方法二：

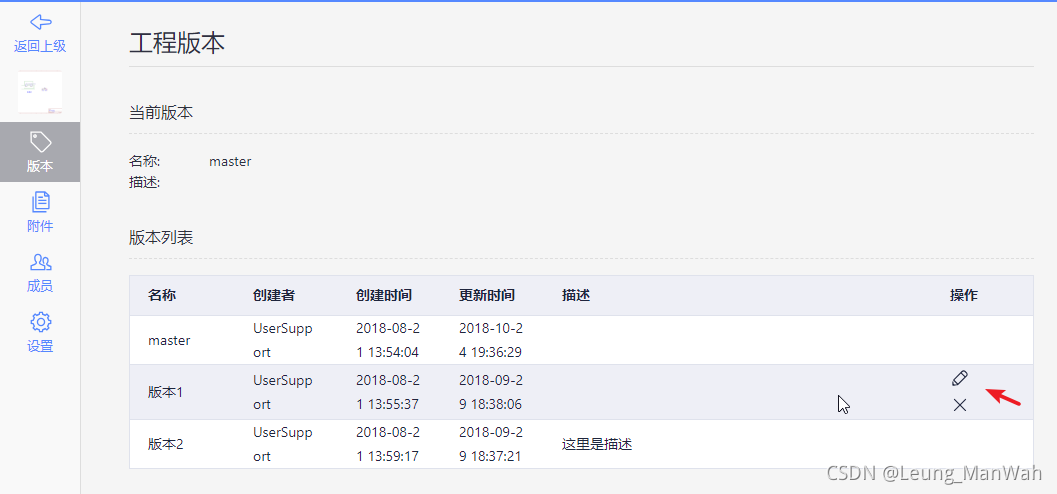

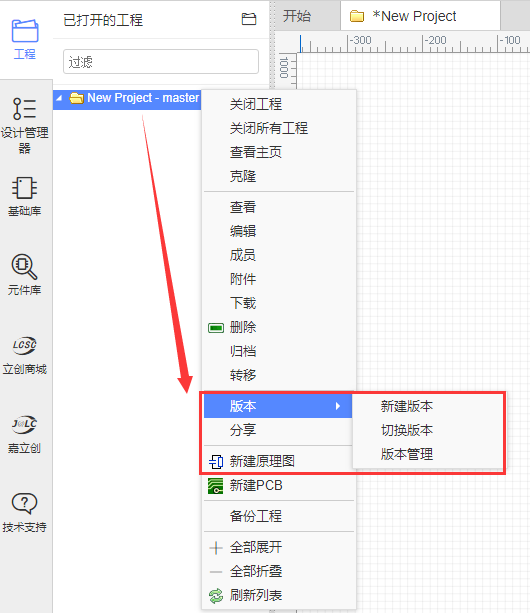

三、版本管理

四、原理图库

4.1 基础库

基础库上面的内容主要是一些常用的电器标识符、电阻、电容、电感、电源、连接器、二极管、三极管、稳压器件，还有一些其他常用的器件。

每个器件的右下角都有个小三角符号，打开后选择不同的封装类型。

4.2 元件库

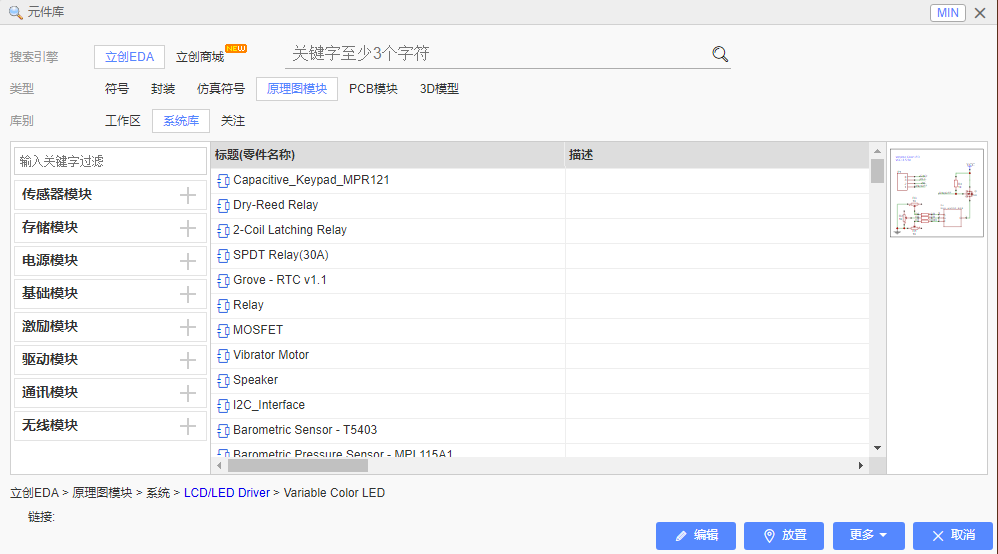

如果我们在画图的过程中有些库在基础库中找不到，可以在元件库中进行搜索。

五、PCB设计

在原理图下点击

即可快速转为PCB。

六、快捷键

立创EDA提供了很多快捷键供用户使用，每一个快捷键均可以进行配置。

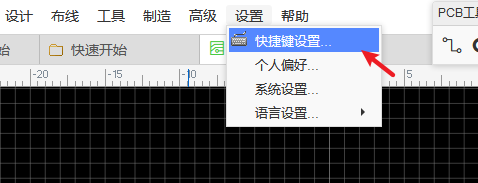

进入快捷键配置选项：

点击你需要修改的选项，出现输入框后按下你的按键，再保存即可完成快捷键设置。

6.1 共用快捷键

快捷键	功能	示意图
Space(空格键)	旋转所选图形
鼠标右键	长按右键拖动画布；操作过程中按一下右键释放操作
Left(←)	向左滚动或左移所选图形
Right(→)	向右滚动或右移所选图形
Up(↑)	向上滚动或上移所选图形
Down(↓)	向下滚动或下移所选图形

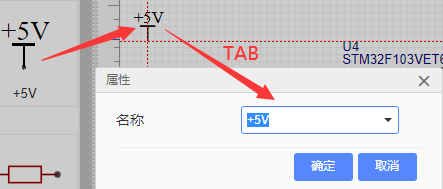

TAB	在放置元素时修改它的属性；选中一个元素并按下该快捷键打开偏移量对话框
Esc	取消绘制
HOME	重新指定原点
Delete	删除所选
A	放大
Z	缩小
R	旋转所选图形
X	水平翻转(封装不支持)
Y	垂直翻转(封装不支持)
CTRL+X	剪切	N/A
CTRL+C	复制	N/A
CTRL+V	粘贴	N/A
CTRL+A	全选	N/A
CTRL+Z	撤销	N/A
CTRL+Y	重做	N/A
CTRL+S	保存	N/A

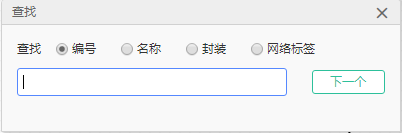

CTRL+F	查找元素
CTRL+D	设计管理器
CTRL+HOME	打开原点坐标设置对话框
SHIFT+F	浏览和查找元件库
SHIFT+ALT+H	水平居中对齐
SHIFT+ALT+E	垂直居中对齐
CRTL+SHIFT+L	左对齐
CRTL+SHIFT+R	右对齐
CRTL+SHIFT+O	顶对齐
CRTL+SHIFT+B	底对齐
CRTL+SHIFT+G	对齐网格
CRTL+SHIFT+H	水平等距分布
CRTL+SHIFT+E	垂直等距分布

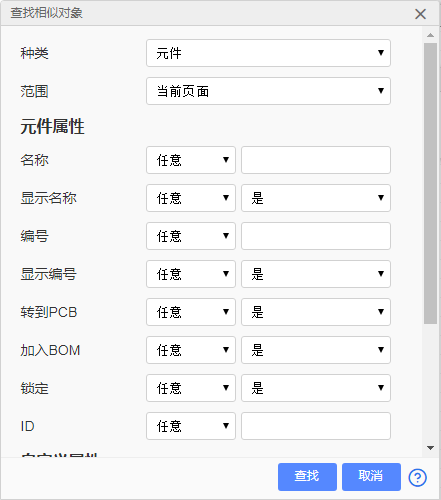

CTRL+SHIFT+F	查找相似对象

6.2 原理图快捷键

文档类型	快捷键	功能
原理图	W	绘制导线
原理图	B	绘制总线
原理图	U	总线分支

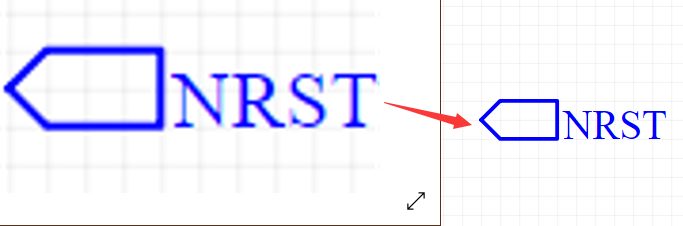

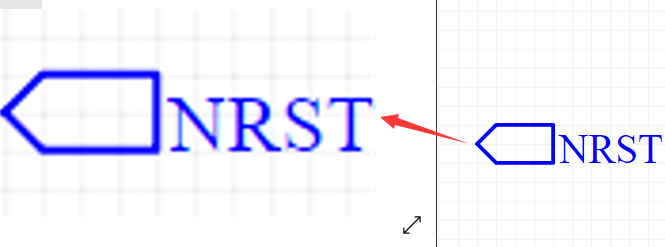

原理图	N	网络标签
原理图	P	放置管脚
原理图	L	绘制折线
原理图	O	绘制多边形
原理图	Q	绘制贝塞尔曲线
原理图	C	绘制圆弧
原理图	S	绘制矩形
原理图	E	绘制椭圆
原理图	F	自由绘制
原理图	T	放置文本
原理图	I	修改选中器件
原理图	CTRL+Q	标识符 VCC
原理图	CTRL+G	标识符 GND
原理图	CTRL+R	仿真当前文档
原理图	CTRL+J	打开仿真设置对话框
原理图	CTRL+SHIFT+X	批量选中元件，布局传递到PCB
原理图	SHIFT+T	打开符号向导
原理图	ALT+F	打开封装管理器

6.3 PCB快捷键

文档类型	快捷键	功能
PCB	W	绘制走线
PCB	U	绘制圆弧
PCB	C	绘制圆形
PCB	N	放置尺寸
PCB	S	放置文本
PCB	O	放置连接线
PCB	E	绘制铺铜
PCB	T	切换至顶层；选中封装时，切换封装层属性为顶层
PCB	B	切换至底层；选中封装时，切换封装层属性为底层
PCB	1	切换至内层1
PCB	2	切换至内层2
PCB	3	切换至内层3
PCB	4	切换至内层4
PCB	P	放置焊盘
PCB	Q	切换画布单位
PCB	V	放置过孔
PCB	M	量测距离
PCB	H	持续高亮选中的网络，再按一次取消高亮
PCB	L	改变布线角度
PCB	-	布线时，减少线宽；小键盘时，循环切换PCB层
PCB	+	布线时，增加线宽；小键盘时，循环切换PCB层
PCB	*(星号)	循环切换PCB层
PCB	Delete	删除选中的元素；布线过程中撤销到上一次布线
PCB	Alt–	减少栅格尺寸
PCB	Alt+	增加栅格尺寸
PCB	CTRL+R	选中元素后按下，指定参考点，开始连续粘贴元素
PCB	CTRL+L	打开层管理器
PCB	CTRL+Q	显示或隐藏网络文字
PCB	SHIFT+M	删除所有铺铜
PCB	SHIFT+B	重建所有铺铜
PCB	SHIFT+D	根据参考点移动元素
PCB	SHIFT+G	显示当前导线的走线长度，布线时有效
PCB	SHIFT+W	显示常用线宽，布线时有效
PCB	SHIFT+R	循环切换布线冲突模式
PCB	SHIFT+S	只显示当前层
PCB	SHIFT+双击	删除所选导线线段
PCB	CTRL+SHIFT+C	根据参考点复制元素
PCB	CTRL+SHIFT+V	粘贴元件时保持编号不变，并关闭飞线层
PCB	CTRL+SHIFT+SPACE	切换布线拐角，与快捷键 L 一致
PCB	CTRL+ALT+L	开启全部图层
封装	CTRL+SHIFT+ALT+D	打开封装自定义数据对话框

---
