虚拟dom——virtual dom，提供一种简单js对象去代替复杂的 dom 对象，从而优化 dom 操作。virtual dom 是“解决过多的操作 dom 影响性能”的一种解决方案。virtual dom 很多时候都不是最优的操作，但它具有普适性，在效率、可维护性之间达到平衡。

diff 算法是一种优化手段，将前后两个模块进行差异化比较，修补(更新)差异的过程叫做 patch，也叫打补丁。只有当新旧子节点的类型都是多个子节点时，核心 Diff 算法才派得上用场。diff的目的是时间换空间：尽可能通过移动旧节点，复用旧节点DOM元素，减少新增DOM操作。通过首首、尾尾、首尾、尾首以及在旧节点列表遍历等方式逐个试探去找可复用的旧节点。

vue3引入了最长递增子序列优化diff：去掉相同的前缀和后缀，也就是首首、尾尾都比较完后剩余的旧节点列表和新节点列表进行diff。在新节点列表中用一个数组，统计新节点出现在旧节点相同元素的index；对这个数组求最长递增子序列。递增子序列的节点不需要移动（即使不连续），因为它们在新旧节点序列中的相对位置是一样的。

diff算法目的

在页面数据发生变化，进行组件更新的时候，产生了新节点虚拟dom。这个时候需要将新节点的dom渲染为真实的dom。核心diff算法就是在已知旧节点的DOM结构、旧节点vnode和新子节点的vnode情况下，以较低的成本完成子节点的更新为目的，求解生成子节点dom的系列操作。

如果我将新的虚拟dom转为真实dom，这个过程消耗性能。如果能复用老节点的dom节点，是不是可以减少dom操作啊。

那对于新旧两个dom树而言，如何比较呢？

vue采用的是深度递归+同层比较。深度递归能保证每个节点都能遍历到，同层比较能够缩小比较范围。

diff算法比较流程

比较是否是相同节点；相同节点比较属性，并复用老节点；

如果是相同节点，考虑老节点和新节点的儿子节点情况：

老的没有儿子，新的有儿子，将新的儿子节点挂载给老节点；
老的有儿子，新的没儿子。删除页面节点；
老的有儿子，新的有儿子，但都是文本节点，直接更新文本节点；
老的儿子是一个列表，新的儿子也是一个列表。核心diff，双端比较。

vue双端比较

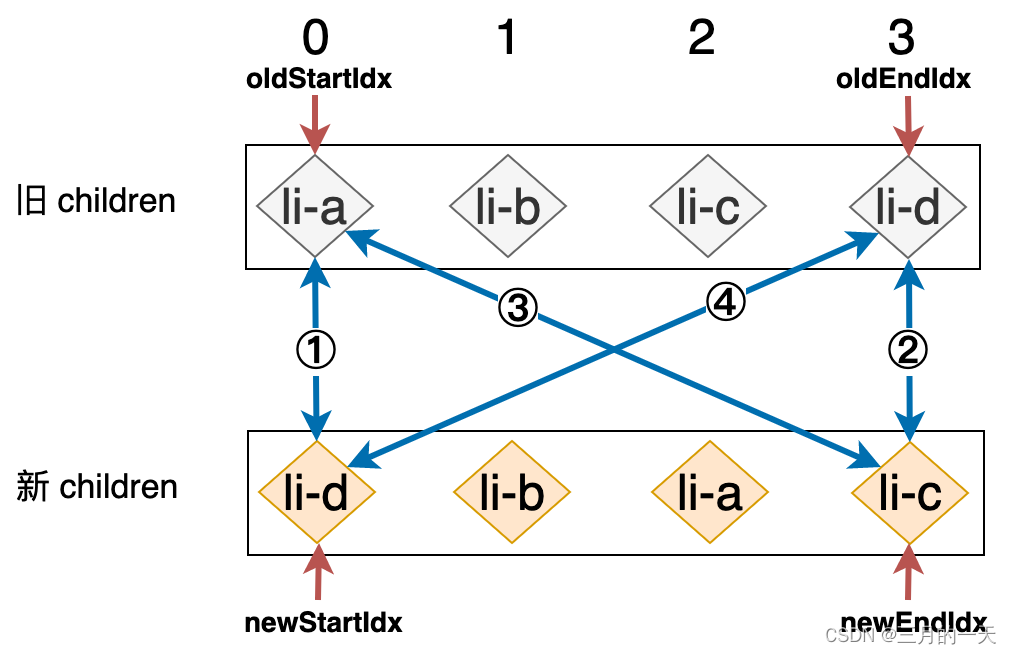

所谓双端比较就是新列表和旧列表两个列表的头与尾互相对比，在对比的过程中指针会逐渐向内靠拢，直到某一个列表的节点全部遍历过，对比停止。

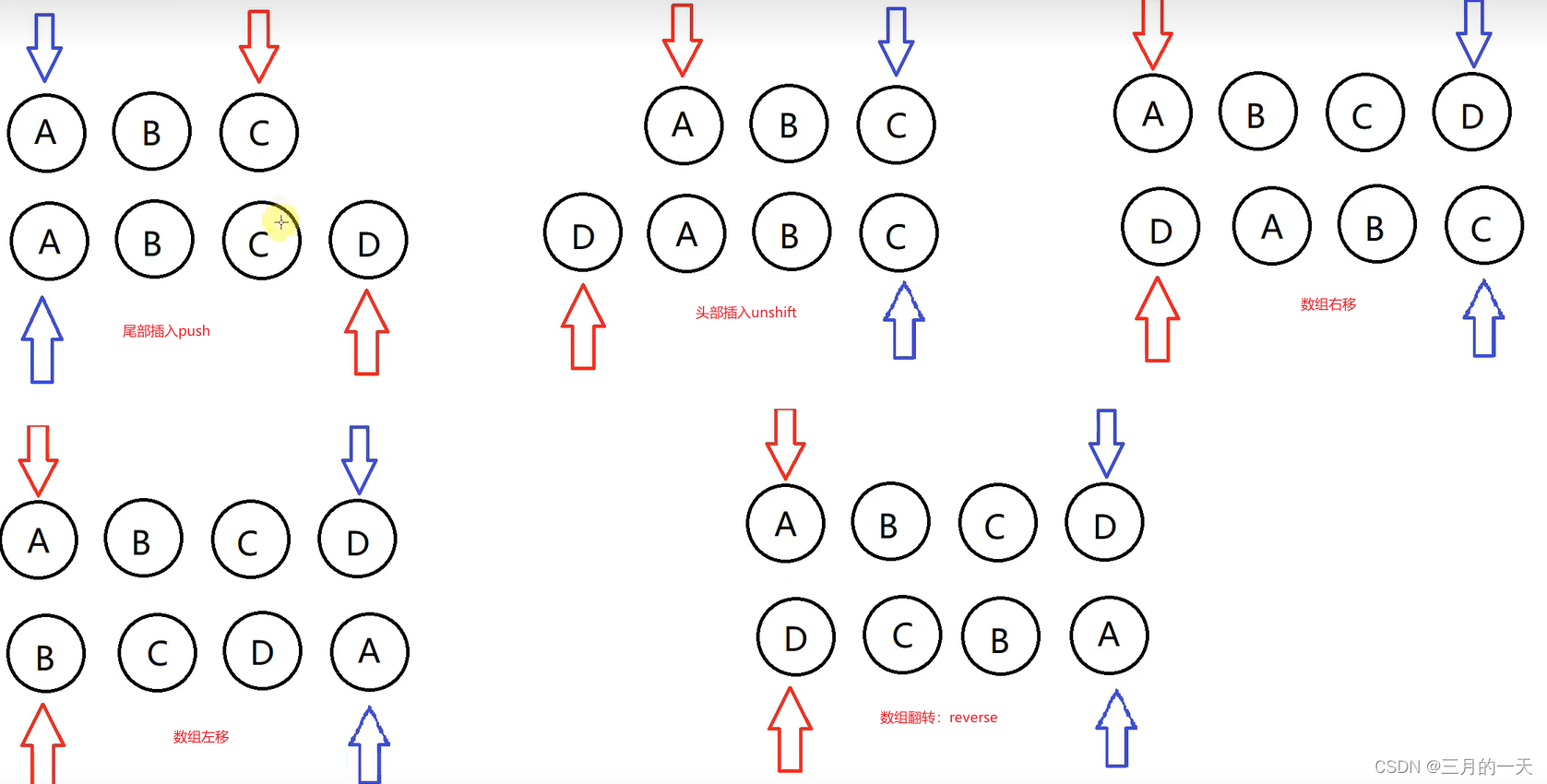

思考：为什么需要头头、尾尾、头尾、尾头四种比较？

在看diff算法是时候一定要有一个目标——我要尽可能在旧节点列表中找到一个可以复用的节点！这样就可以复用老节点的数据，而避免了新增dom。为什么使用这四种方式？考虑了下面新旧节点列表可能排列的情况：元素的追加、删除、向左翻转、向右翻转、逆序排列等方式

diff的整个优化采用了双指针的方式，在新老节点列表的头尾插了两个指针。在比较的过程中如果新老节点有一方头尾指针重合了，意味着节点遍历结束。这个时候需要终止diff算法。在比较过程中，如果头指针新老节点相等，头指针向后移动，头指针++；如果尾指针相等，尾指针向前移动，尾指针--。

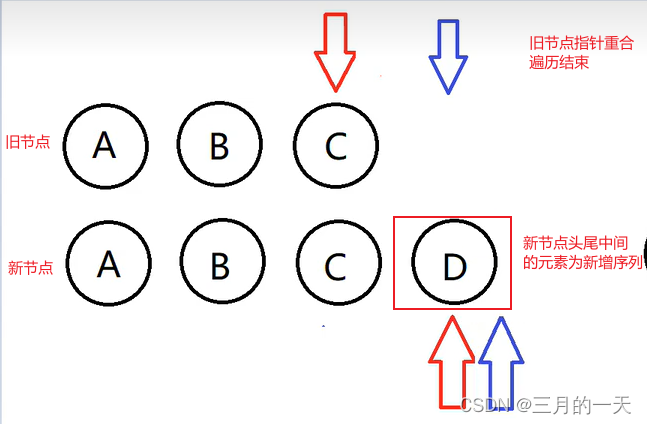

头头比较

看下下面这种场景，尾部插入数据。仅使用头和头比较，就能找到复用的节点，且不需要移动旧节点。如果新节点有多余元素，将新节点中多余部分插入到dom里。如果老节点有多余元素，删除老节点多余节点。

尾尾比较

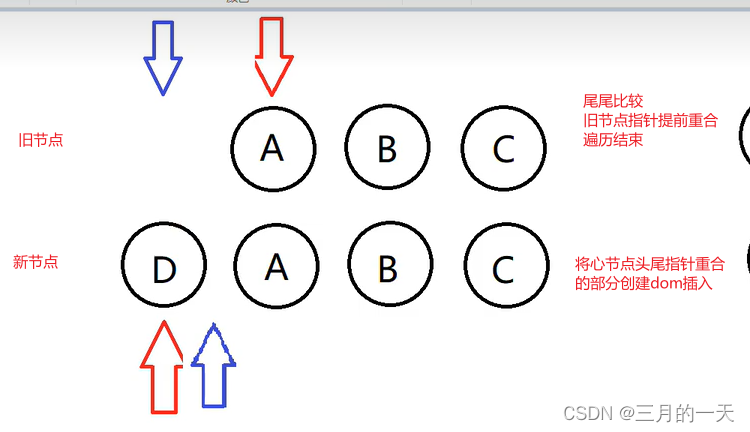

头部插入数据，只需要尾尾进行比较。当某一方头尾指针重合了结束。此时如果新节点元素多，将多余的元素一起新增dom操作。其余复用老节点。如果老节点多，同理，将多余的老节点删除

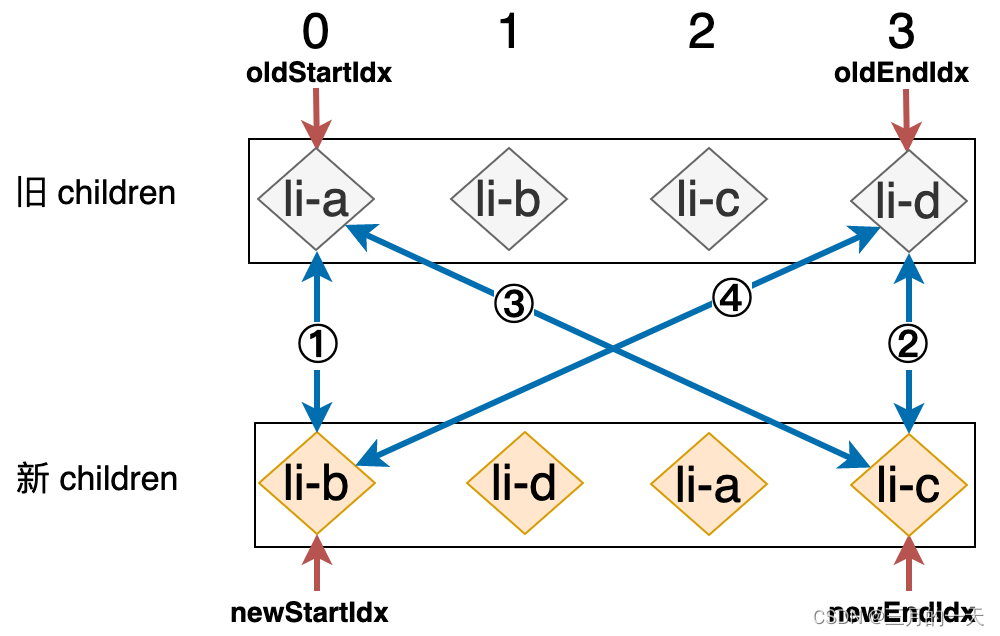

尾头比较

如果头和头，尾和尾都比较不成功，还是尝试从两端找相同节点。此时是不是可以交叉比较。这里举一个尾头比较的例子：

旧节点尾指针指向的D和新节点头指针指向的D相等。此时D是不是要找相对位置，要与新节点保持一致，那么就移动旧节点D到旧节点的头部。保持列表顺序一致。

li-d 节点所对应的真实 DOM 原本是最后一个子节点，并且更新之后它应该变成第一个子节点。所以我们需要把 li-d 所对应的真实 DOM 移动到最前方即可。

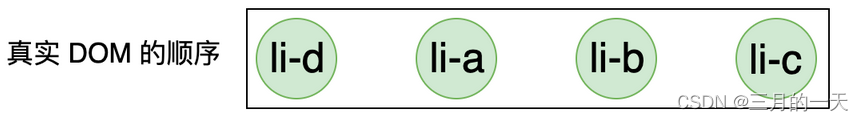

由于 li-d 节点所对应的真实 DOM 元素已经更新完成且被移动，所以现在真实 DOM 的顺序是：li-d、li-a、li-b、li-c，如下图所示：

头尾比较

如果前面三种都找不到相同节点，看头尾能否找到。在下面的例子中旧节点的头和新节点的尾相等。此时移动旧节点的A到旧节点尾部，与新节点的相对位置保持一致。之后头指针向后++，尾指针向前--。

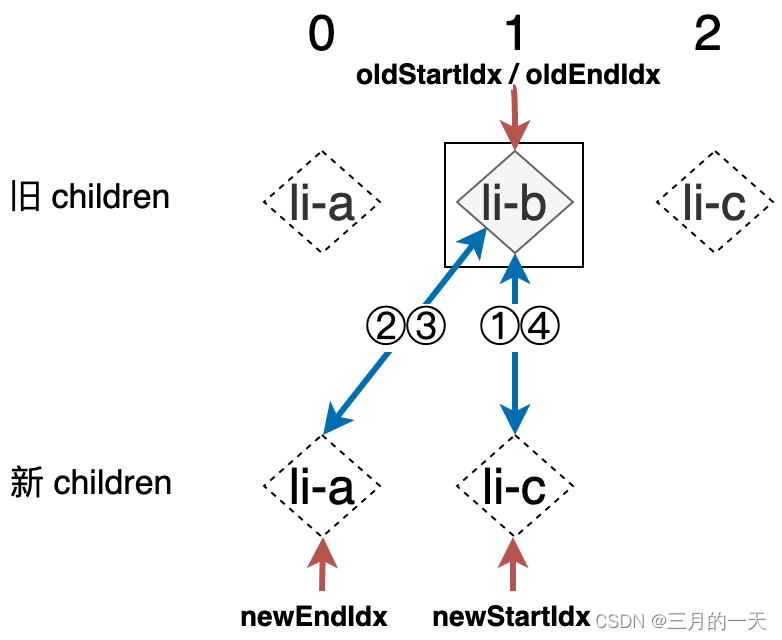

双端非理想乱序——key映射表查找老节点

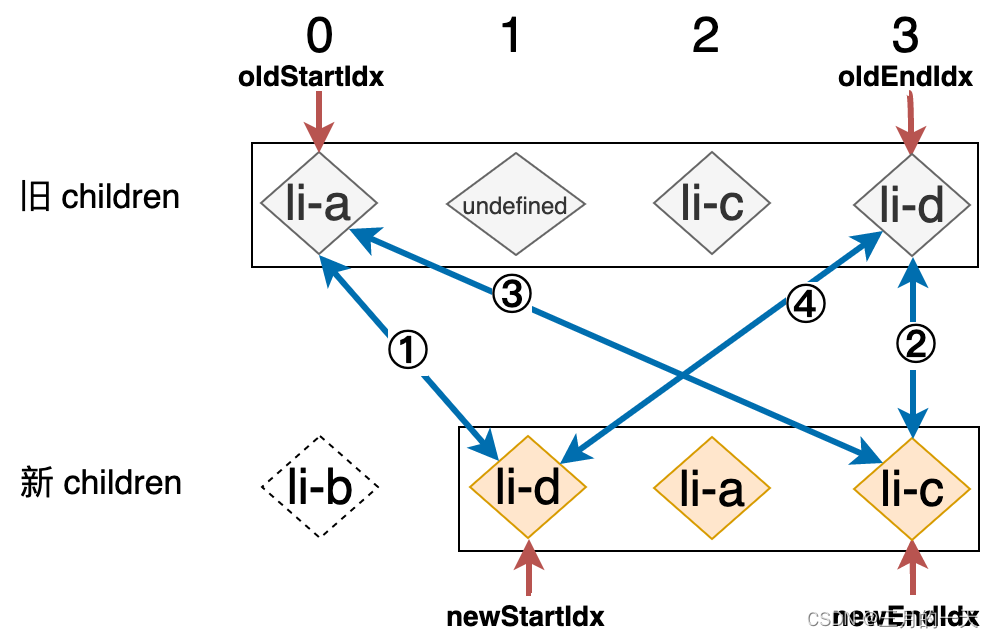

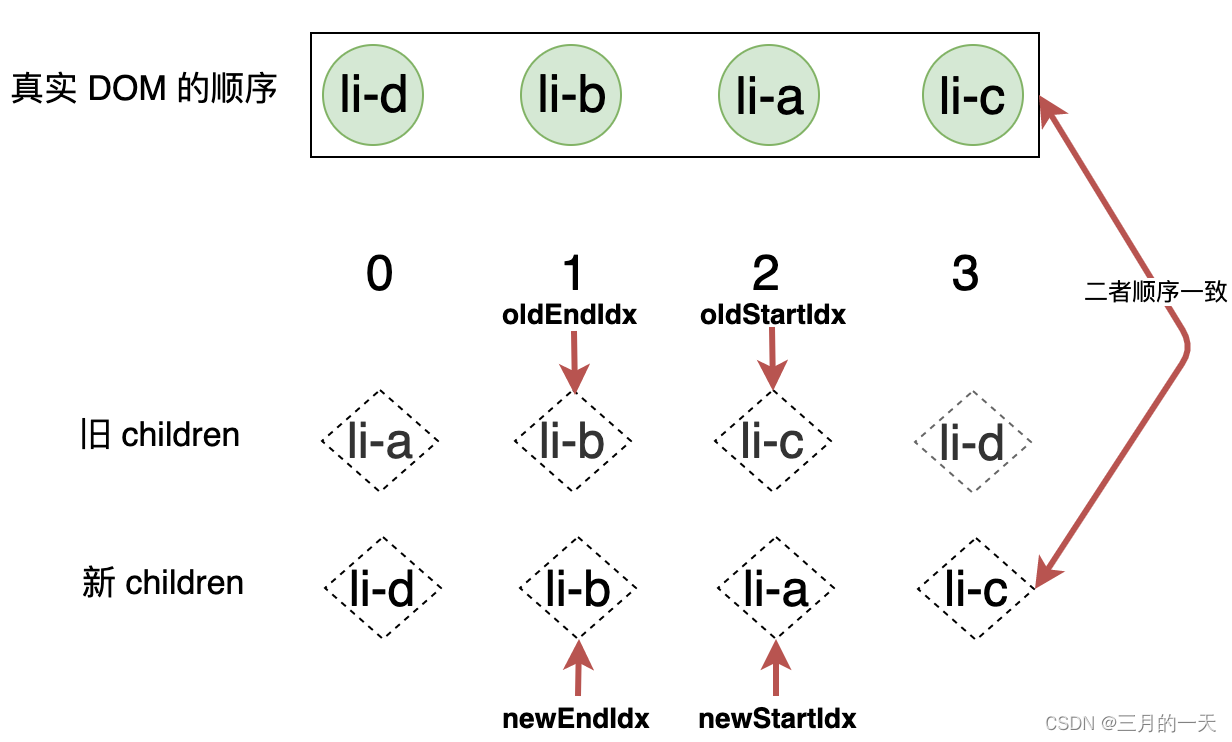

在之前的讲解中，我们所采用的是较理想的例子，换句话说，在每一轮的比对过程中，总会满足四个步骤中的一步，但实际上大多数情况下并不会这么理想，如下图所示：

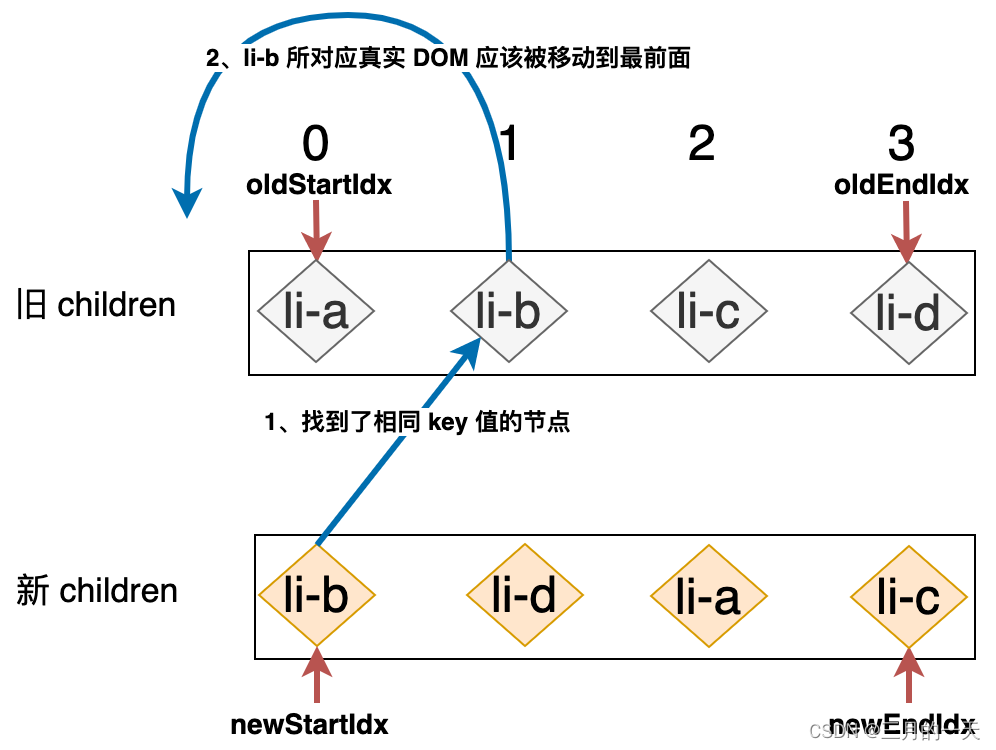

可以根据节点的key建立一个旧节点key的映射表。然后用新节点头指针newStartVnode遍历新节点，根据新节点从映射表里找旧节点，如果找到了就复用，找不到就创建。复用老节点，同时移动老节点，这个时候节点在列表中间，只需要将找到的元素，比如上图将b移动到a前面，同时原有的b要设为undefined，因为要保留占位。处理完，新节点头指针++

考虑过程中出现节点会变成为undefined，所以找旧节点时要加判断，如果是undefined就跳过

新老节点列表长度不相等

如果新老节点有一方长度不相等；循环结束后，肯定有一方多余。这个时候要判断是新节点多了还是老节点多了。多余的节点在startIndex和endIndex中间，所以判断哪个的startIndex>oldIndex。如果老节点多了就删除，如果新节点多了就插入。

diff结束条件

newStartIdx > newEndIdx 保证新节点遍历结束

长度及序列相等

旧节点有多余

diff伪代码

function vue2diff(prevChildren, nextChildren, parent) {
  let oldStartIndex = 0,
    newStartIndex = 0,
    oldStartIndex = prevChildren.length - 1,
    newStartIndex = nextChildren.length - 1,
    oldStartNode = prevChildren[oldStartIndex],
    oldEndNode = prevChildren[oldStartIndex],
    newStartNode = nextChildren[newStartIndex],
    newEndNode = nextChildren[newStartIndex];
  while (oldStartIndex <= oldStartIndex && newStartIndex <= newStartIndex) {
    if (oldStartNode === undefined) {
      oldStartNode = prevChildren[++oldStartIndex]
    } else if (oldEndNode === undefined) {
      oldEndNode = prevChildren[--oldStartIndex]
    } else if (oldStartNode.key === newStartNode.key) {
      patch(oldStartNode, newStartNode, parent)

      oldStartIndex++
      newStartIndex++
      oldStartNode = prevChildren[oldStartIndex]
      newStartNode = nextChildren[newStartIndex]
    } else if (oldEndNode.key === newEndNode.key) {
      patch(oldEndNode, newEndNode, parent)

      oldStartIndex--
      newStartIndex--
      oldEndNode = prevChildren[oldStartIndex]
      newEndNode = nextChildren[newStartIndex]
    } else if (oldStartNode.key === newEndNode.key) {
      patch(oldStartNode, newEndNode, parent)
      parent.insertBefore(oldStartNode.el, oldEndNode.el.nextSibling)
      oldStartIndex++
      newStartIndex--
      oldStartNode = prevChildren[oldStartIndex]
      newEndNode = nextChildren[newStartIndex]
    } else if (oldEndNode.key === newStartNode.key) {
      patch(oldEndNode, newStartNode, parent)
      parent.insertBefore(oldEndNode.el, oldStartNode.el)
      oldStartIndex--
      newStartIndex++
      oldEndNode = prevChildren[oldStartIndex]
      newStartNode = nextChildren[newStartIndex]
    } else {
      let newKey = newStartNode.key,
        oldIndex = prevChildren.findIndex(child => child && (child.key === newKey));
      if (oldIndex === -1) {
        mount(newStartNode, parent, oldStartNode.el)
      } else {
        let prevNode = prevChildren[oldIndex]
        patch(prevNode, newStartNode, parent)
        parent.insertBefore(prevNode.el, oldStartNode.el)
        prevChildren[oldIndex] = undefined
      }
      newStartIndex++
      newStartNode = nextChildren[newStartIndex]
    }
  }
  if (newStartIndex > newStartIndex) {
    while (oldStartIndex <= oldStartIndex) {
      if (!prevChildren[oldStartIndex]) {
        oldStartIndex++
        continue
      }
      parent.removeChild(prevChildren[oldStartIndex++].el)
    }
  } else if (oldStartIndex > oldStartIndex) {
    while (newStartIndex <= newStartIndex) {
      mount(nextChildren[newStartIndex++], parent, oldStartNode.el)
    }
  }
}

vue2源码分析

源码地址vue-main\src\core\vdom\patch.ts

当数据发生改变时，订阅者watcher就会调用patch给真实的DOM打补丁

通过isSameVnode进行判断，相同则调用patchVnode方法

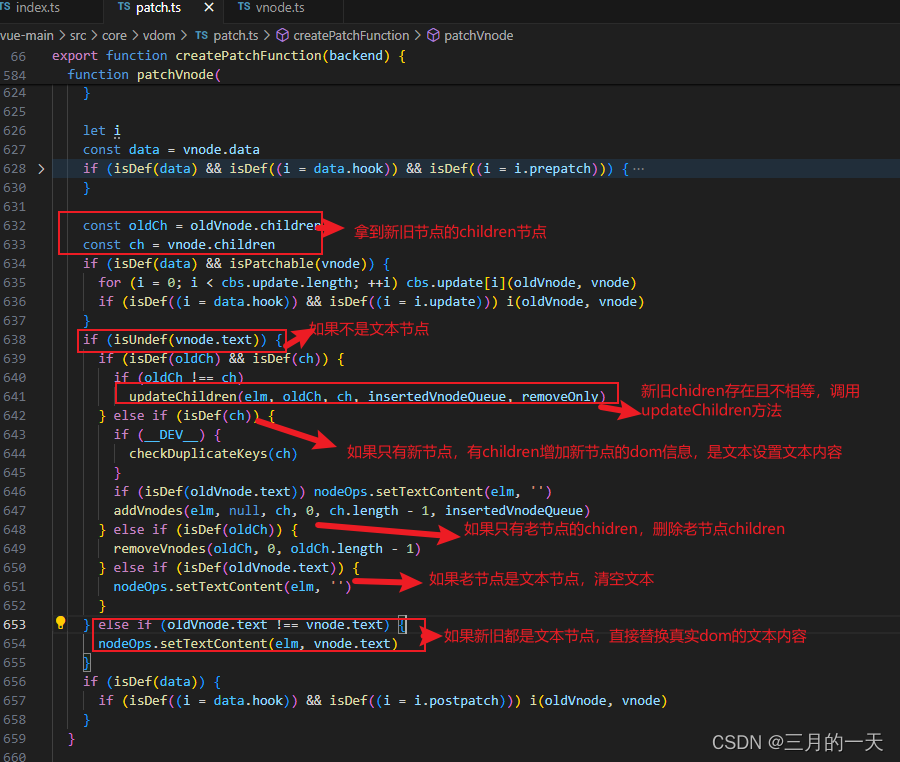

patchVnode做了以下操作：

找到对应的真实dom，称为el
如果都有都有文本节点且不相等，将el文本节点设置为Vnode的文本节点
如果oldVnode有子节点而VNode没有，则删除el子节点
如果oldVnode没有子节点而VNode有，则将VNode的子节点真实化后添加到el
如果两者都有子节点，则执行updateChildren函数比较子节点

updateChildren主要做了以下操作：

设置新旧VNode的头尾指针
新旧头尾指针进行比较，循环向中间靠拢，根据情况调用patchVnode进行patch重复流程、调用createElem创建一个新节点，从哈希表寻找 key一致的VNode 节点再分情况操作

patch方法

patch函数前两个参数位为 oldVnode 和 Vnode ，分别代表新的节点和之前的旧节点，主要做了四个判断：
没有新节点，直接触发旧节点的destory钩子
没有旧节点，说明是页面刚开始初始化的时候，此时，根本不需要比较了，直接全是新建，所以只调用 createElm
旧节点和新节点自身一样，通过 sameVnode 判断节点是否一样，一样时，直接调用 patchVnode去处理这两个节点
旧节点和新节点自身不一样，当两个节点不一样的时候，直接创建新节点，删除旧节点

核心当然还是新旧节点相同时的patchVnode阶段

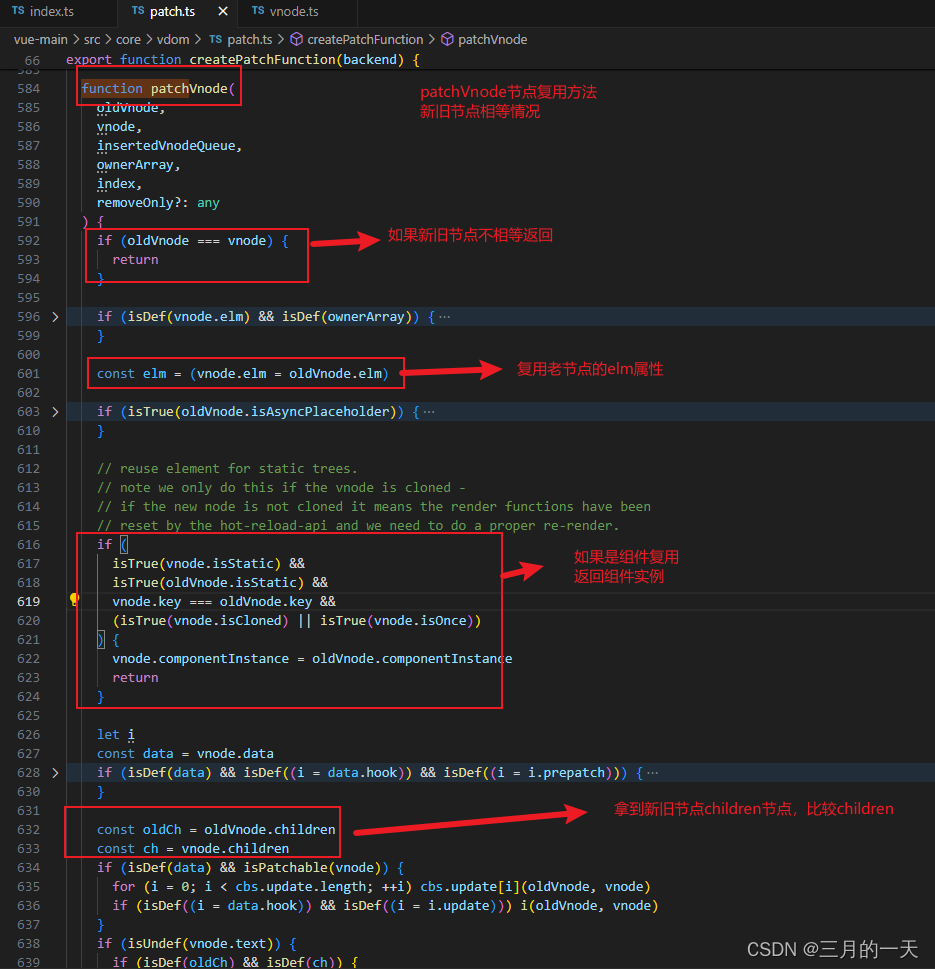

patchVnode方法

patchVnode方法，比较两个节点，并且比较两个节点的孩子节点

patchVnode主要做了几个判断：

新节点是否是文本节点，如果是，则直接更新dom的文本内容为新节点的文本内容
新节点和旧节点如果都有子节点，则处理比较更新子节点
只有新节点有子节点，旧节点没有，那么不用比较了，所有节点都是全新的，所以直接全部新建就好了，新建是指创建出所有新DOM，并且添加进父节点
只有旧节点有子节点而新节点没有，说明更新后的页面，旧节点全部都不见了，那么要做的，就是把所有的旧节点删除，也就是直接把DOM 删除

子节点不完全一致，则调用updateChildren

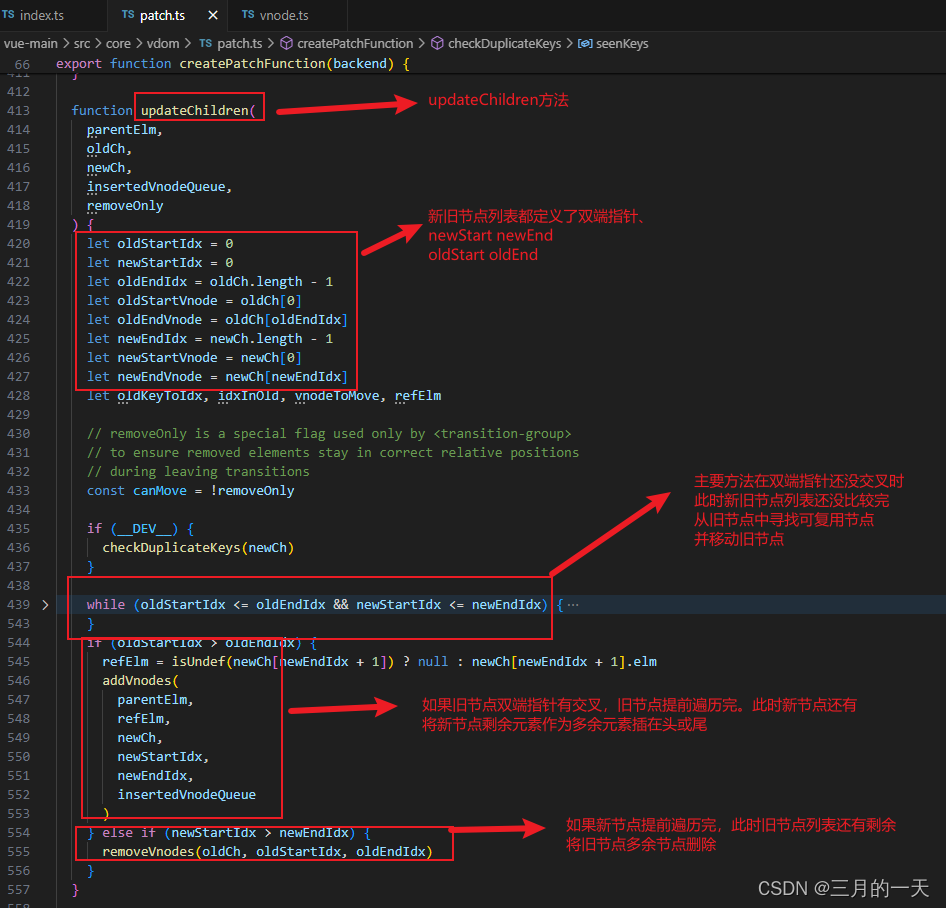

updateChildren方法

新节点和旧节点是相同节点。比较新旧的子节点是否相等。如果新节点的chidren是个列表，同时旧节点的children也是个列表。此时调用updateChidren新旧的children的比较移动逻辑。这部分是核心diff

while循环主要处理了以下五种情景：

当新老 VNode 节点的 start 相同时，直接 patchVnode ，同时新老 VNode 节点的开始索引都加 1
当新老 VNode 节点的 end相同时，同样直接 patchVnode ，同时新老 VNode 节点的结束索引都减 1
当老 VNode 节点的 start 和新 VNode 节点的 end 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldEndVnode 的后面，同时老 VNode 节点开始索引加 1，新 VNode 节点的结束索引减 1
当老 VNode 节点的 end 和新 VNode 节点的 start 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldStartVnode 的前面，同时老 VNode 节点结束索引减 1，新 VNode 节点的开始索引加 1
如果都不满足以上四种情形，那说明没有相同的节点可以复用，则会分为以下两种情况：
- 从旧的 VNode 为 key 值，对应 index 序列为 value 值的哈希表中找到与 newStartVnode 一致 key 的旧的 VNode 节点，再进行patchVnode，同时将这个真实 dom移动到 oldStartVnode 对应的真实 dom 的前面
- 调用 createElm 创建一个新的 dom 节点放到当前 newStartIdx 的位置

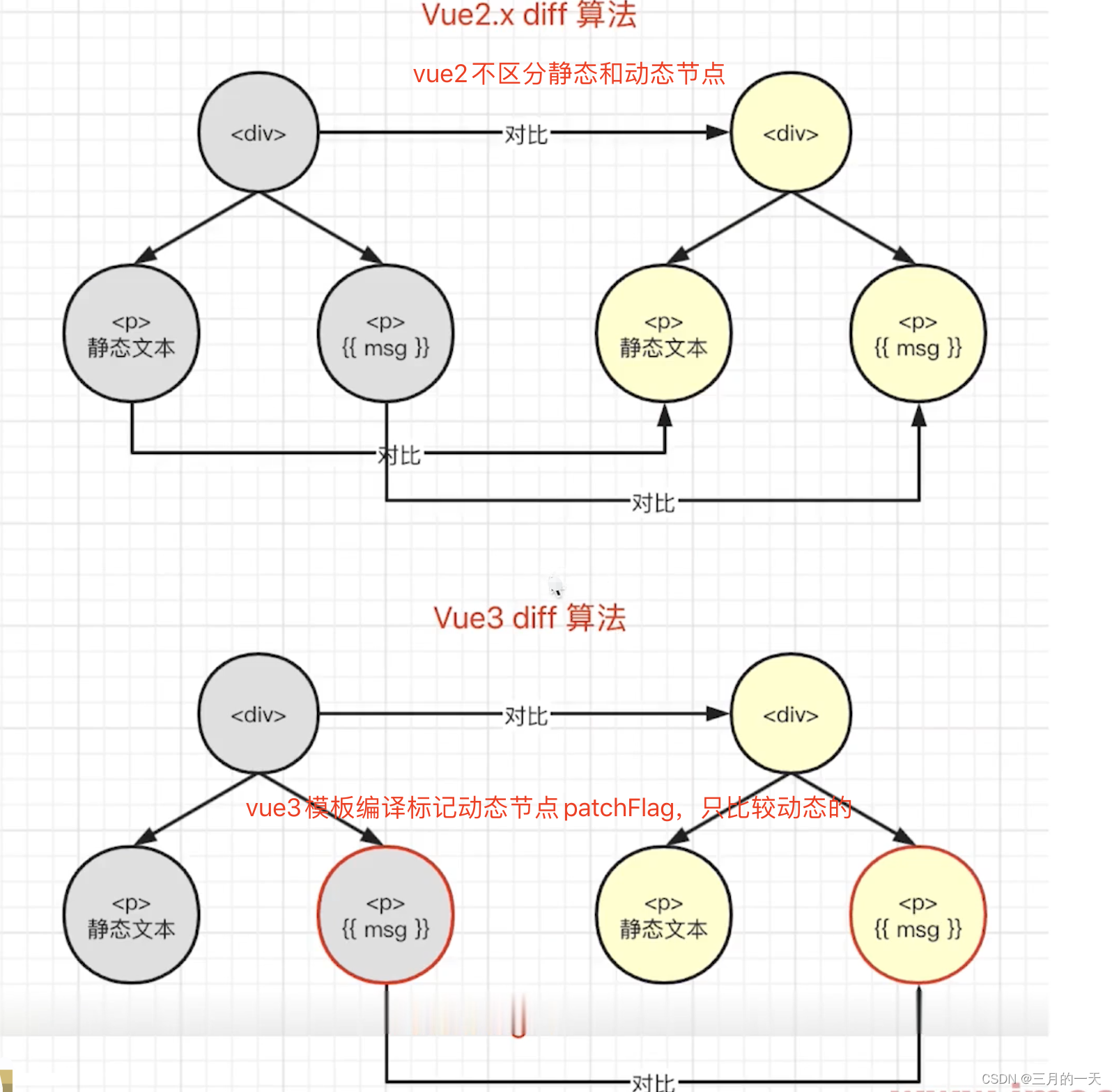

vue3 diff算法做了哪些优化？

静态树提升（Static Tree Hoisting）：Vue3使用静态树提升技术，将静态内容从动态内容中分离出来，并在渲染时只更新动态内容，从而减少不必要的更新操作，提高性能。
PatchFlag：引入了PatchFlag标志，用于标识虚拟节点的类型和需要进行的操作，从而在更新过程中更快地识别和处理特定类型的更新。
Fragments优化：针对不同类型的片段（如稳定片段、带键片段、无键片段等），Vue3采取不同的优化策略，以减少不必要的比较和更新操作。
动态插槽优化：针对具有动态插槽的组件，Vue3会进行特殊处理，并始终强制更新这些组件，以确保插槽内容正确渲染。
优化的算法逻辑：Vue3对diff算法的逻辑进行了优化，进行前缀后缀处理，并引入最长递增子序列，减少元素移动次数。使得在更新过程中能够更快地定位变化并进行更新，减少不必要的操作。

什么是PatchFlag？

vue3会根据元素是否有动态文本，动态样式，动态类等给不同的元素打上patchFlag标识。在diff算法比较的时候，会针对有patchFlag标识的节点进行比对。在Vue3中，patchFlag的值是一个整数，通过位运算来表示不同的更新操作类型。通过检查patchFlag的值，Vue3可以快速了解虚拟节点需要进行的具体操作，从而优化更新过程。


<div>
  <span>hello vue</span>
  <span>{{msg}}</span>
  <span :class="name">poetry</span>
  <span :id="name">poetry</span>
  <span :id="name">{{msg}}</span>
  <span :id="name" :msg="msg">poetry</span>
</div>

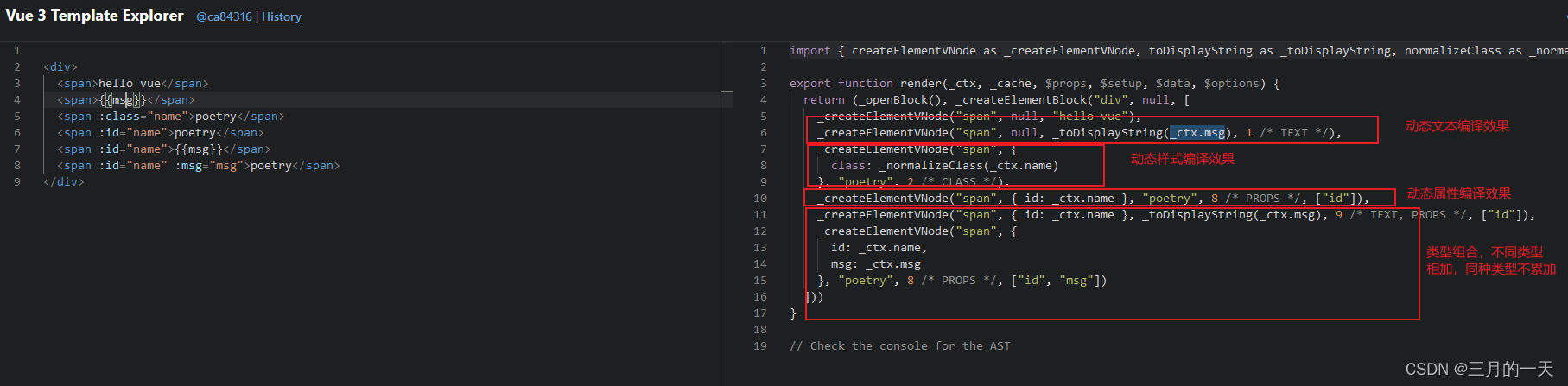

可以看到vue3的模板编译，在动态的节点、样式、属性等节点都加上patchFlag编译后的值。对非动态的节点不加patchFlag。

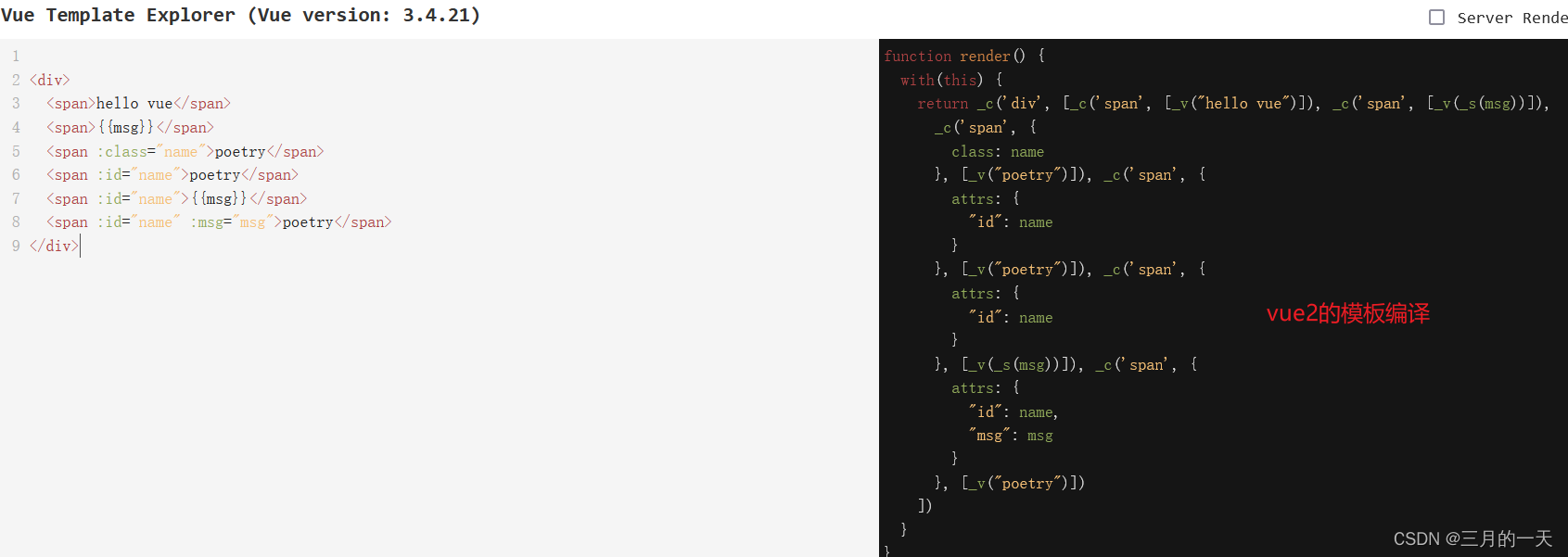

vue2的模板编译就比较简单了

patchFlag的类型

通过组合不同的补丁标志，可以在差异比较过程中针对特定类型的更新进行优化处理。有下面几种类型：

特殊标志：

TEXT：1，表示具有动态textContent（子节点快速路径）的元素。比如{{msg}}
CLASS：1<<1，表示具有动态类绑定的元素。比如“:class='colorStyle'”
STYLE：1<<2，表示具有动态样式的元素。编译器会将静态字符串样式预编译为静态对象，并检测并提升内联静态对象。例如，style="color: red"和:style="{ color: 'red' }"都会被提升为静态对象{ color: 'red' }，以便在渲染函数中使用。
PROPS：1<<3，表示具有非类/样式动态属性的元素，或者是具有任何动态属性（包括类/样式）的组件。当存在这个标志时，虚拟节点还会有一个dynamicProps数组，其中包含可能发生变化的属性键，以便运行时可以更快地进行差异比较（无需担心已删除的属性）。
FULL_PROPS：1<<4，表示具有具有动态键的属性的元素。当键发生变化时，总是需要进行完整的差异比较以删除旧键。这个标志与CLASS、STYLE和PROPS是互斥的。
NEED_HYDRATION：1<<2=5，表示需要对属性进行“hydration”（即初始化）的元素，但不一定需要进行补丁操作。例如，事件监听器和带有属性修饰符的v-bind。
STABLE_FRAGMENT：1<<6，表示子节点顺序不会改变的片段。
KEYED_FRAGMENT：1<<7，表示具有带有key或部分带有key的子节点的片段。
UNKEYED_FRAGMENT：1<<8，表示具有无key子节点的片段。
NEED_PATCH：1<<9，表示只需要进行非属性补丁操作的元素，例如ref或指令（onVnodeXXX钩子）。由于每个已补丁的虚拟节点都会检查ref和onVnodeXXX钩子，因此它只是标记虚拟节点，以便父块可以跟踪它。
DYNAMIC_SLOTS：1<<10，表示具有动态插槽的组件（例如，引用v-for迭代值的插槽，或动态插槽名称）。具有此标志的组件始终会被强制更新。
DEV_ROOT_FRAGMENT：1<<11，表示仅因用户在模板的根级别放置了注释而创建的片段。这是一个仅用于开发环境的标志，因为在生产环境中会剥离注释。
HOISTED：-1，表示一个被提升的静态虚拟节点。这是一个提示，用于在“hydration”过程中跳过整个子树，因为静态内容永远不需要更新。
BAIL：-2，表示差异比较算法应该退出优化模式的特殊标志。例如，在由renderSlot()创建的块片段中遇到非编译器生成的插槽（即手动编写的渲染函数，应始终完全进行差异比较）时，或者手动克隆VNodes时。

什么是HoistStatic?

HoistStatic是Vue3中的一个特殊的patchFlag，值为-1。用于表示一个被提升的静态虚拟节点。当一个虚拟节点被标记为HoistStatic时，这意味着该节点是静态的，不需要进行更新操作，因为静态内容在渲染过程中永远不会改变。

通过将静态内容标记为HoistStatic，Vue3可以在“hydration”（即将虚拟DOM转换为真实DOM）过程中跳过整个子树的更新，从而节省时间和资源。这样可以提高渲染性能，特别是在处理大型组件树时。

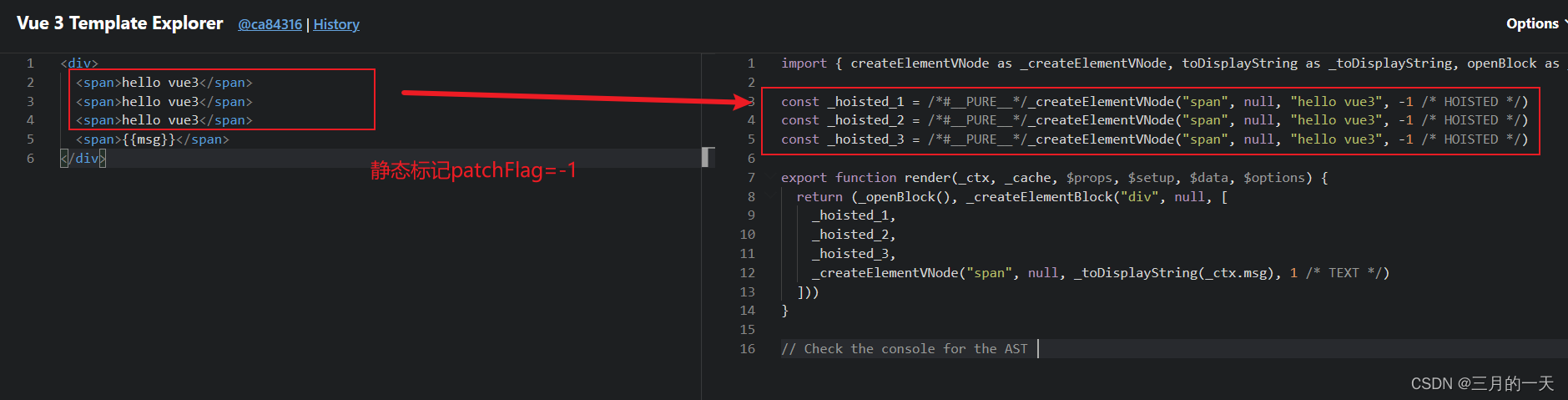

给定下面的代码，只有{{msg}}是动态的，会导致页面刷新，看下vue3的编译函数

<div>
  <span>hello vue3</span>
  <span>hello vue3</span>
  <span>hello vue3</span>
  <span>{{msg}}</span>
</div>

可以看到静态节点的定义，被提升到父作用域，缓存起来。之后函数怎么执行，这些变量都不会重新定义一遍。

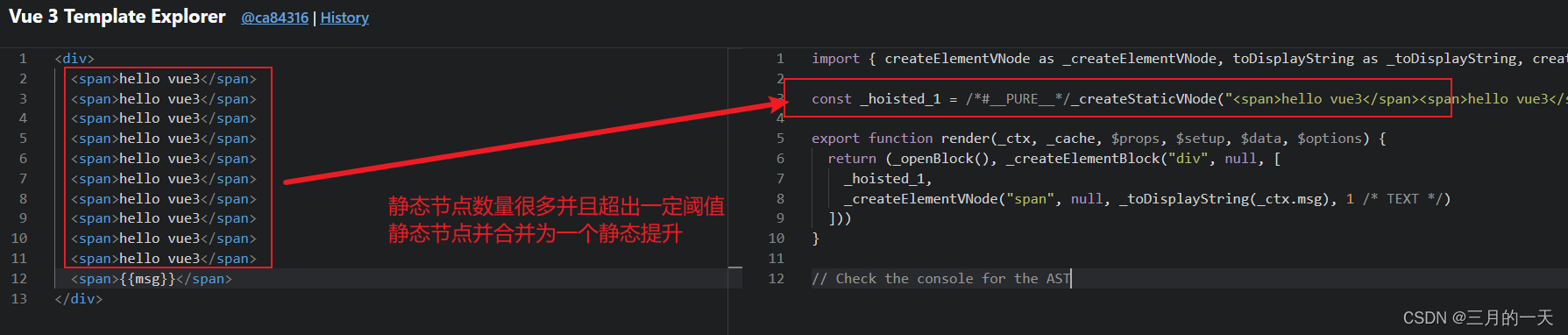

如果有多个静态节点呢？

当静态节点达到一定阈值后会被vue3合并起来

vue3的前置后置预处理+最长递增子序列

vue3的diff借鉴于inferno (opens new window)，该算法其中有两个理念。第一个是相同的前置与后置元素的预处理；第二个则是最长递增子序列，

前缀后缀预处理

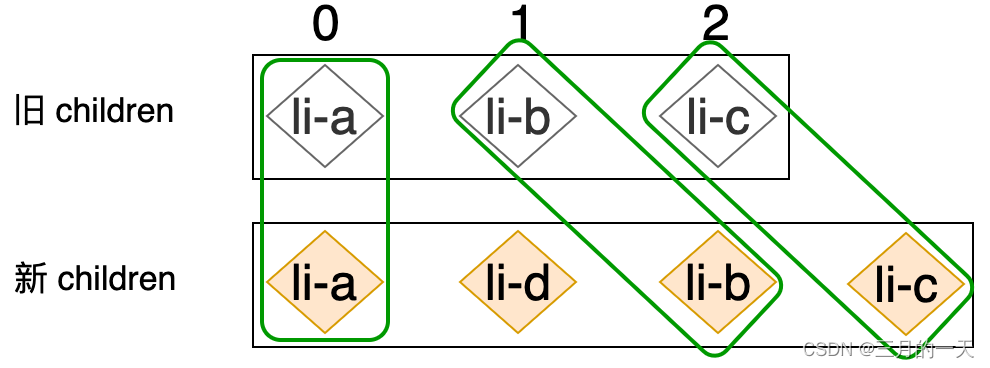

如图所示，新旧 children 拥有相同的前缀节点和后缀节点

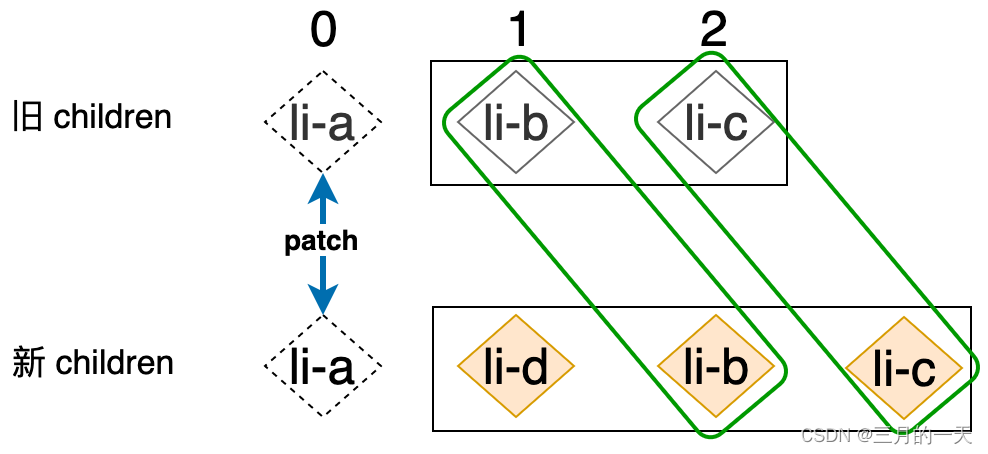

对于前缀节点，我们可以建立一个索引j，指向新旧 children 中的第一个节点，并逐步向后遍历，直到遇到两个拥有不同 key 值的节点为止

我们需要处理的是相同的后缀节点，由于新旧 children 中节点的数量可能不同，所以我们需要两个索引prevEnd、nextEnd分别指向新旧 children 的最后一个节点，并逐步向前遍历，直到遇到两个拥有不同 key 值的节点为止

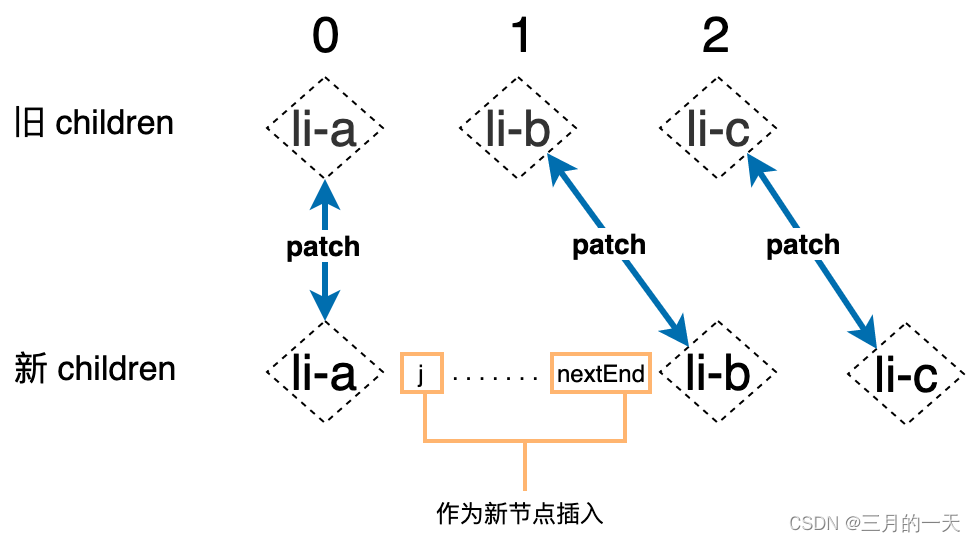

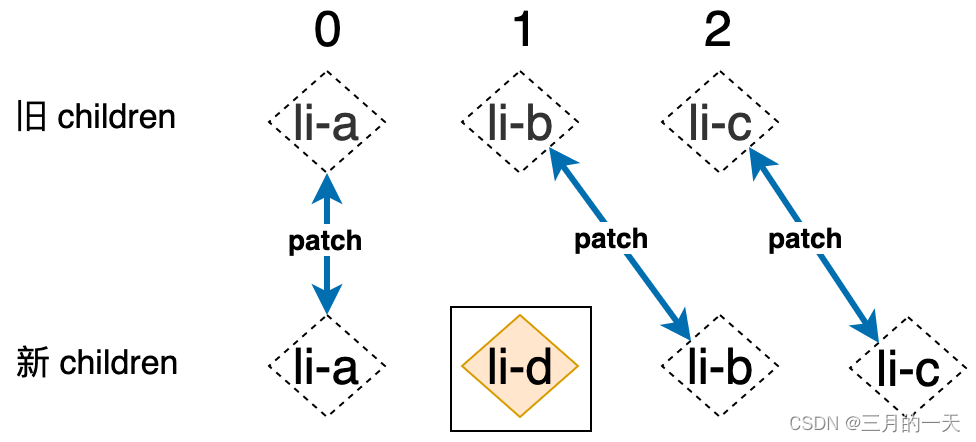

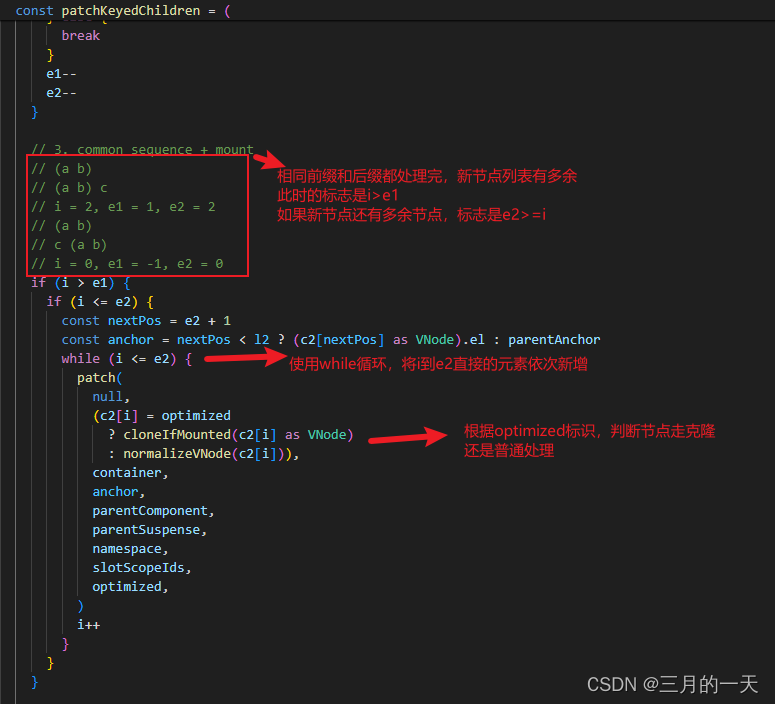

理想：新节点多余

j > prevEnd 并且 j <= nextEnd

此时新节点列表还有节点

新 children 中位于 j 到 nextEnd 之间的所有节点都应该是新插入的节点

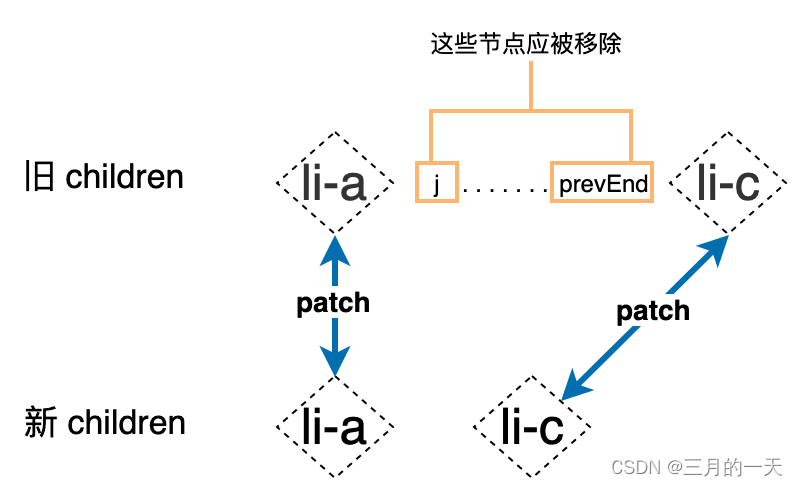

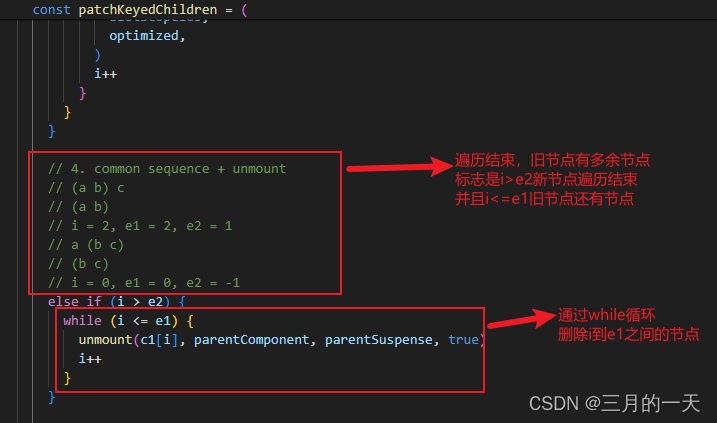

理想：旧节点多余

j <= prevEnd并且 j > nextEnd

此时旧节点列表有多余节点

旧 children 中有位于索引 j 到 prevEnd 之间的节点，都应该被移除

非理想：递增子序列

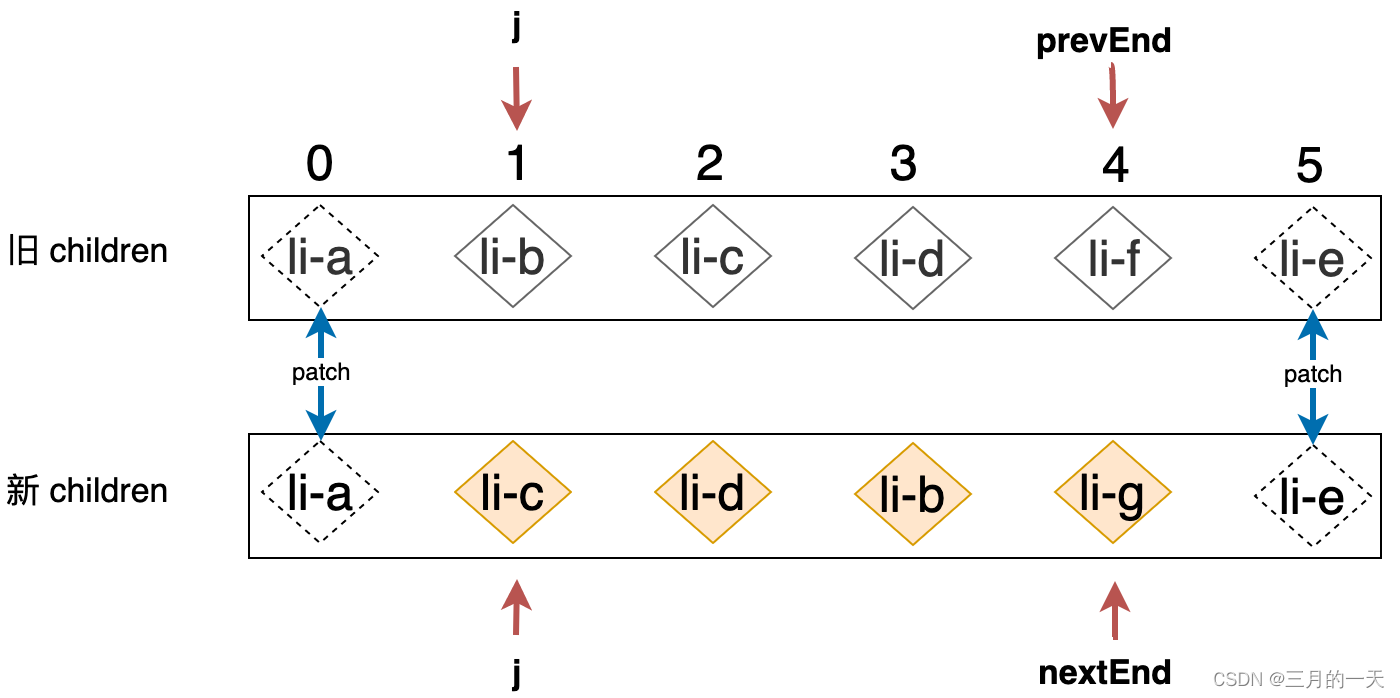

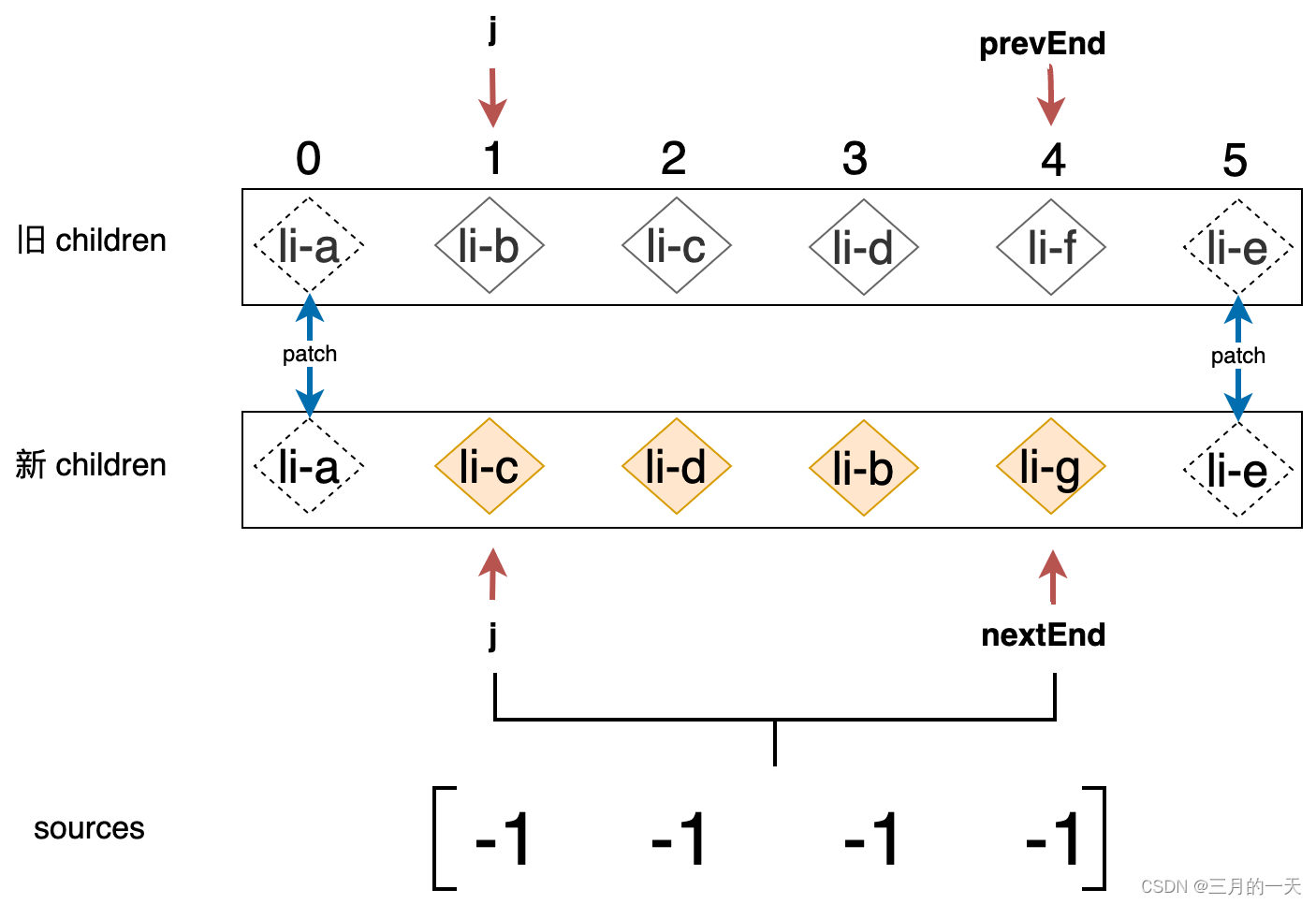

下面这个案例在预处理步骤之后，只有 li-a 节点和 li-e 节点能够被提前 patch。换句话说在这种情况下没有办法简单的通过预处理就能够结束 Diff 逻辑。这时我们就需要进行下一步操作

构建一个source数组

需要构造一个数组 source，该数组的长度等于新 children 在经过预处理之后剩余未处理节点的数量，并且该数组中每个元素的初始值为 -1。那么这个数组的作用是什么呢？该数组中的每一个元素分别与新 children 中剩余未处理的节点对应，实际上 source 数组将用来存储新 children 中的节点在旧 children 中的位置，后面将会使用它计算出一个最长递增子序列，并用于 DOM 移动。

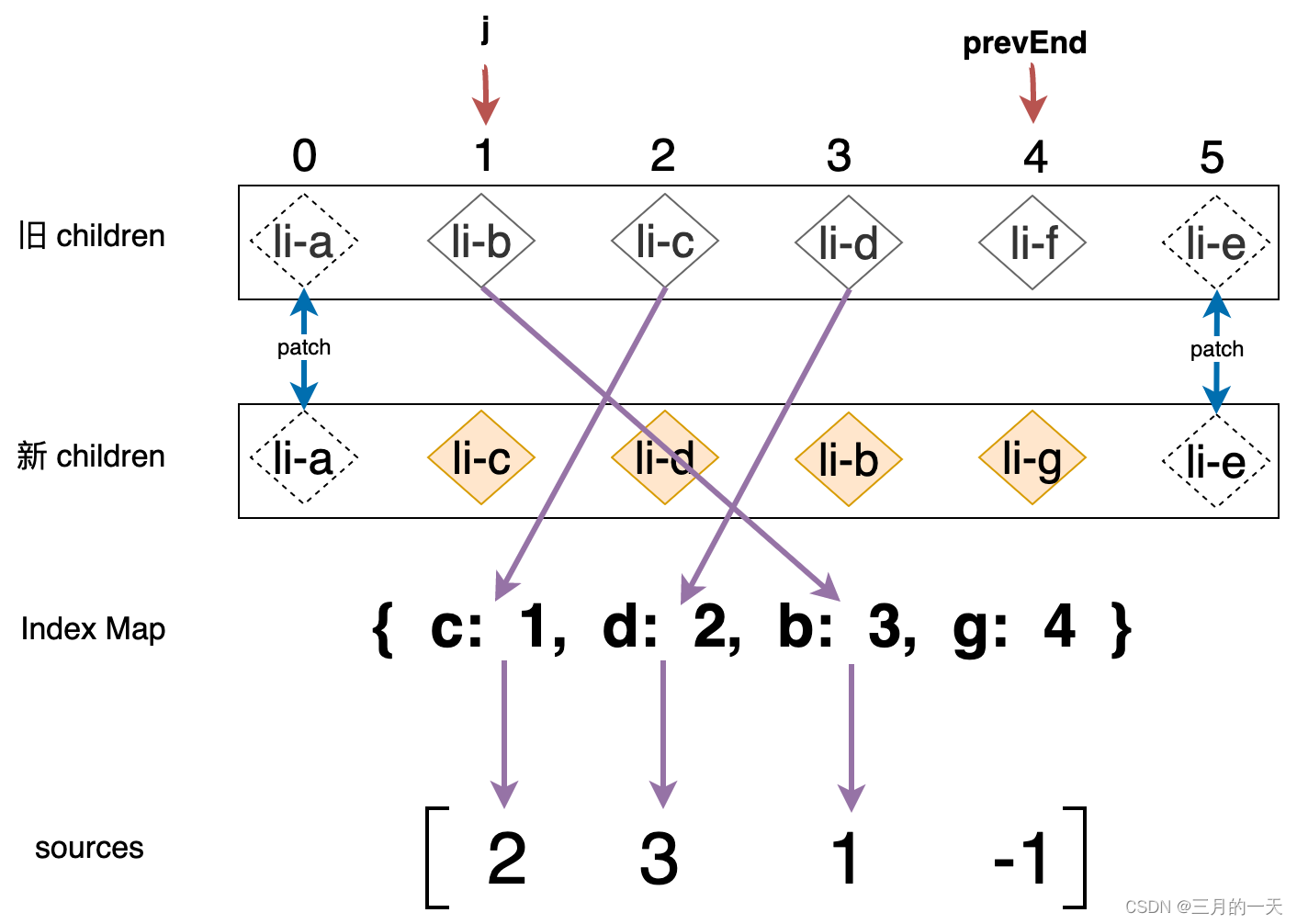

增加key-map映射表

新增一个映射表存储旧节点的key和node。用于 计算新 children 中的节点在旧 children 中的位置，将位置信息更新至sources数组中

拿旧 children 中的节点尝试去新 children 中寻找具有相同 key 值的节点，但并非总是能够找得到，当 k === 'undefined' 时，说明该节点在新 children 中已经不存在了，这时我们应该将其移除

最长递增子序列

什么是最长递增子序列？

给定一个数值序列，找到它的一个子序列，并且子序列中的值是递增的，子序列中的元素在原序列中不一定连续。

例如给定数值序列为：[ 0, 8, 4, 12 ]

那么它的最长递增子序列就是：[0, 8, 12]

当然答案可能有多种情况，例如：[0, 4, 12] 也是可以的

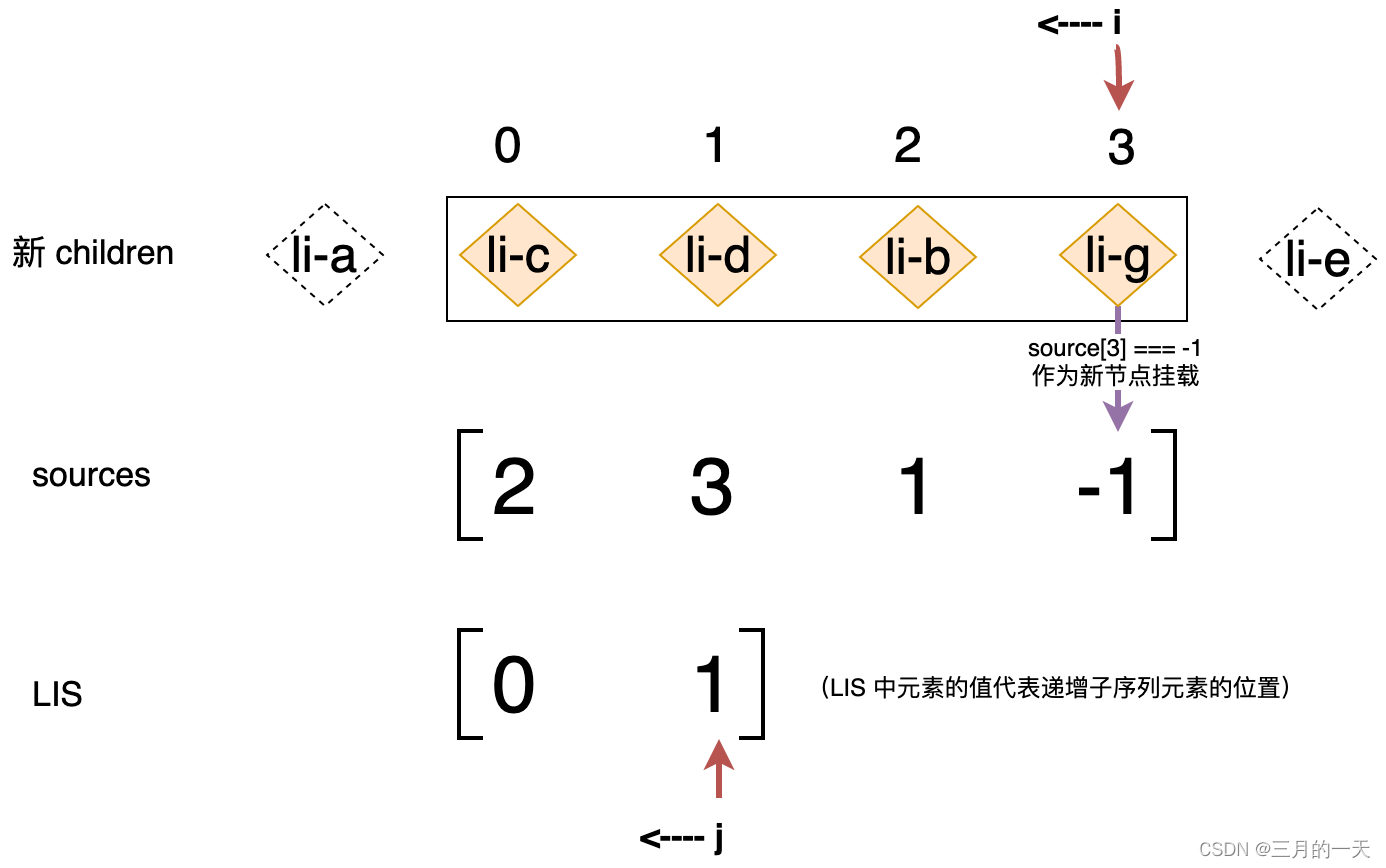

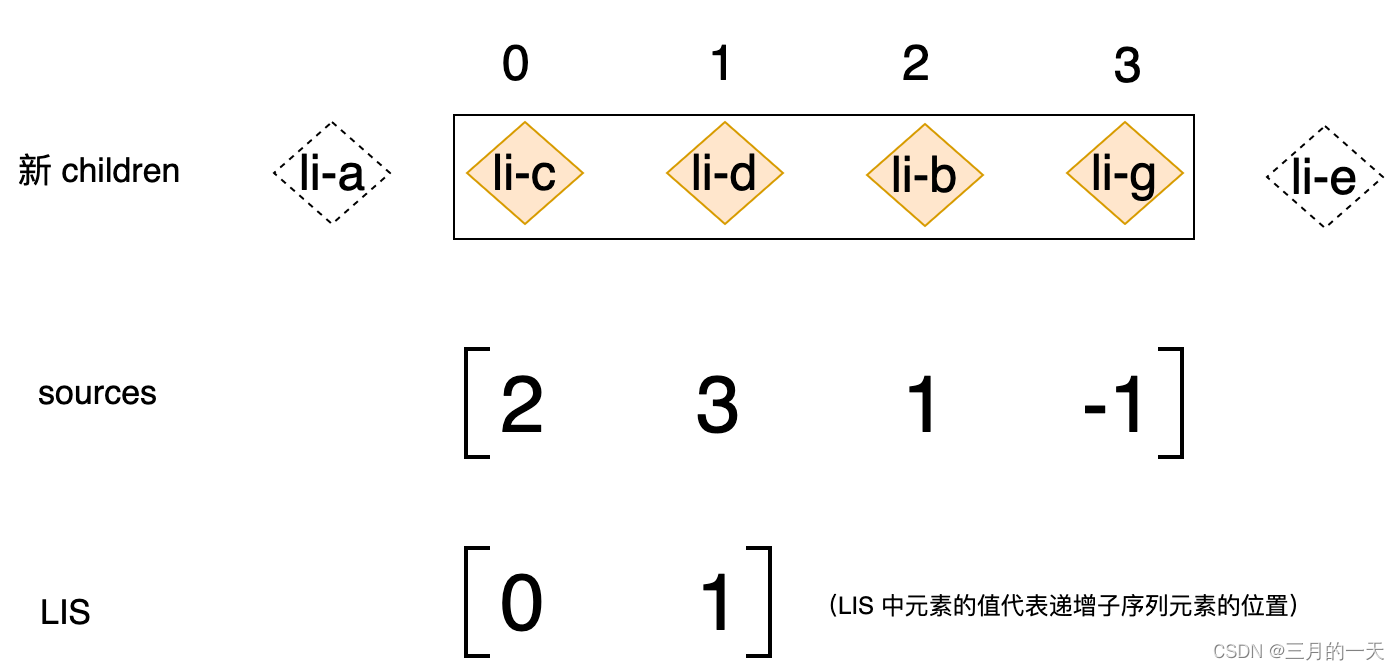

根据sources计算最长递增子序列LIS

source 数组的值为 [2, 3, 1, -1]，很显然最长递增子序列应该是 [ 2, 3 ]，但为什么计算出的结果是 [ 0, 1 ] 呢？其实 [ 0, 1 ] 代表的是最长递增子序列中的各个元素在 source 数组中的位置索引

最长递增子序列的作用？

最长递增子序列是 [ 0, 1 ] 这告诉我们：新 children 的剩余未处理节点中，位于位置 0 和位置 1 的节点的先后关系与他们在旧 children 中的先后关系相同。或者我们可以理解为位于位置 0 和位置 1 的节点是不需要被移动的节点，即上图中 li-c 节点和 li-d 节点将在接下来的操作中不会被移动。

节点新增：索引-1

与 li-g 节点位置对应的 source 数组元素的值为 -1，这说明 li-g 节点应该作为全新的节点被挂载

节点移动

新节点中的节点不在最长递增子序列且索引不等于-1，并且索引与原老节点索引不同，需要移动老节点。将老节点dom挂载到li-g前面

vue3源码分析

核心diff算法在core-main\packages\runtime-core\src\renderer.ts文件中

vue3新增patchFlag

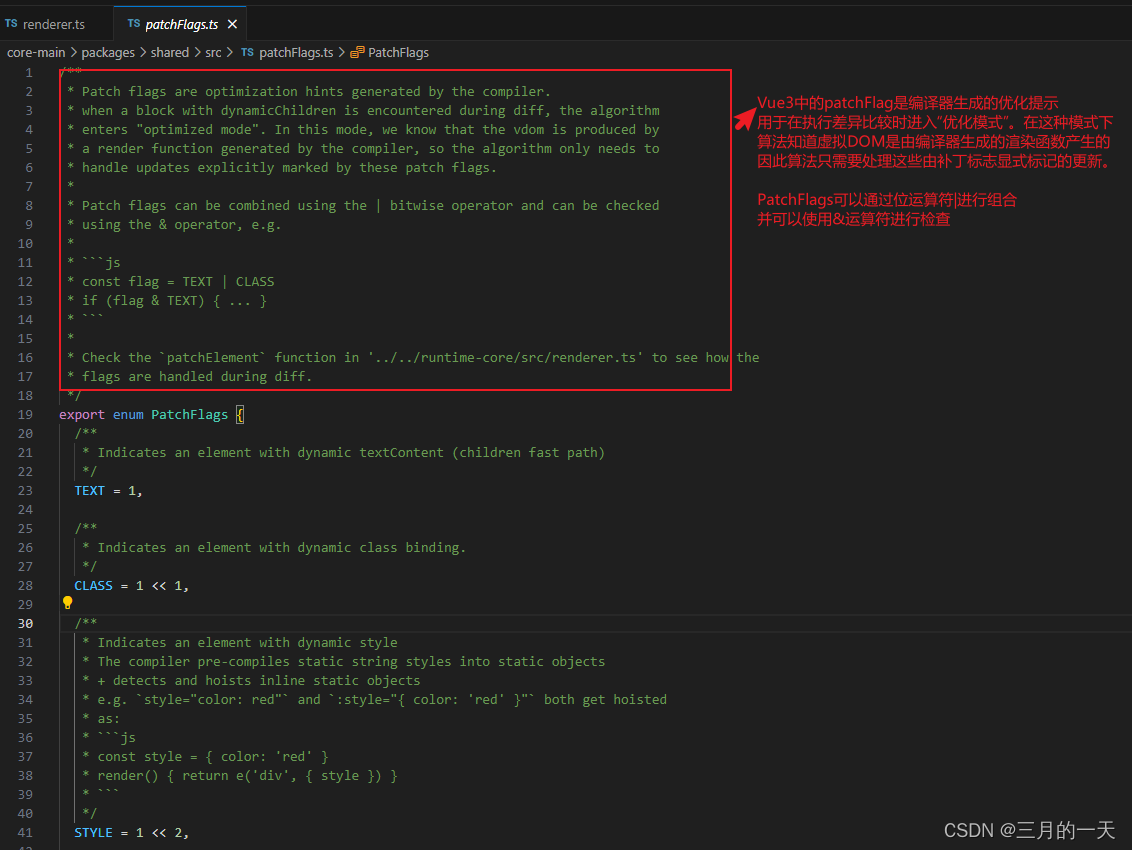

Vue3中的patchFlag是编译器生成的优化提示，用于在执行差异比较时进入“优化模式”。在这种模式下，算法知道虚拟DOM是由编译器生成的渲染函数产生的，因此算法只需要处理这些由补丁标志显式标记的更新。

PatchFlags可以通过位运算符|进行组合，并可以使用&运算符进行检查。

PatchFlags枚举了不同类型的补丁标志

通过组合不同的补丁标志，可以在差异比较过程中针对特定类型的更新进行优化处理。有下面几种类型：

特殊标志：

TEXT：表示具有动态textContent（子节点快速路径）的元素。比如{{msg}}
CLASS：表示具有动态类绑定的元素。比如“:class='colorStyle'”
STYLE：表示具有动态样式的元素。编译器会将静态字符串样式预编译为静态对象，并检测并提升内联静态对象。例如，style="color: red"和:style="{ color: 'red' }"都会被提升为静态对象{ color: 'red' }，以便在渲染函数中使用。
PROPS：表示具有非类/样式动态属性的元素，或者是具有任何动态属性（包括类/样式）的组件。当存在这个标志时，虚拟节点还会有一个dynamicProps数组，其中包含可能发生变化的属性键，以便运行时可以更快地进行差异比较（无需担心已删除的属性）。
FULL_PROPS：表示具有具有动态键的属性的元素。当键发生变化时，总是需要进行完整的差异比较以删除旧键。这个标志与CLASS、STYLE和PROPS是互斥的。
NEED_HYDRATION：表示需要对属性进行“hydration”（即初始化）的元素，但不一定需要进行补丁操作。例如，事件监听器和带有属性修饰符的v-bind。
STABLE_FRAGMENT：表示子节点顺序不会改变的片段。
KEYED_FRAGMENT：表示具有带有key或部分带有key的子节点的片段。
UNKEYED_FRAGMENT：表示具有无key子节点的片段。
NEED_PATCH：表示只需要进行非属性补丁操作的元素，例如ref或指令（onVnodeXXX钩子）。由于每个已补丁的虚拟节点都会检查ref和onVnodeXXX钩子，因此它只是标记虚拟节点，以便父块可以跟踪它。
DYNAMIC_SLOTS：表示具有动态插槽的组件（例如，引用v-for迭代值的插槽，或动态插槽名称）。具有此标志的组件始终会被强制更新。
DEV_ROOT_FRAGMENT：表示仅因用户在模板的根级别放置了注释而创建的片段。这是一个仅用于开发环境的标志，因为在生产环境中会剥离注释。
HOISTED：表示一个被提升的静态虚拟节点。这是一个提示，用于在“hydration”过程中跳过整个子树，因为静态内容永远不需要更新。
BAIL：表示差异比较算法应该退出优化模式的特殊标志。例如，在由renderSlot()创建的块片段中遇到非编译器生成的插槽（即手动编写的渲染函数，应始终完全进行差异比较）时，或者手动克隆VNodes时。

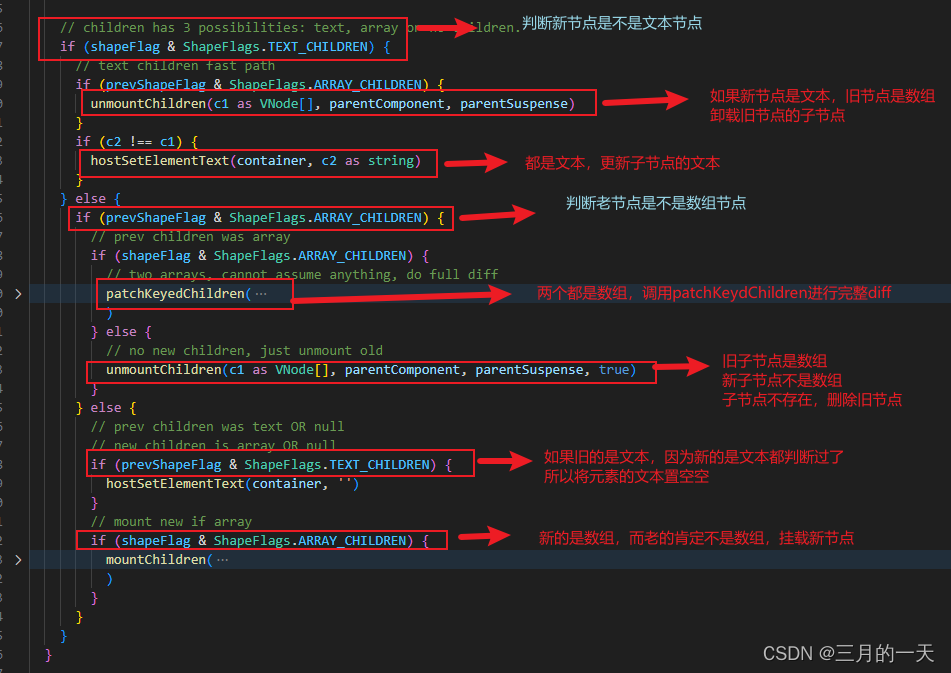

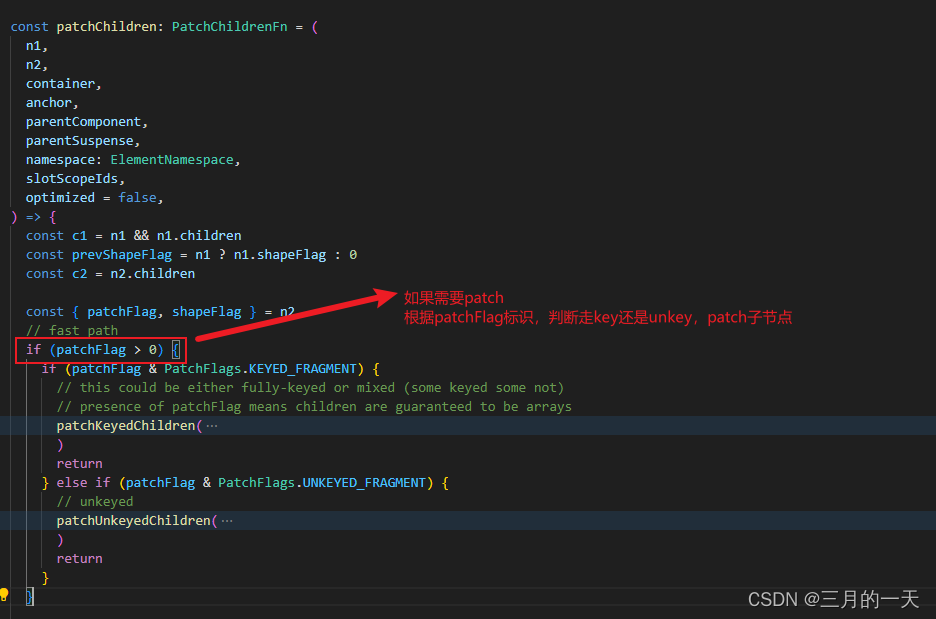

patchChildren方法

入参解析：n1 与 n2 是待比较的两个节点，n1 为旧节点，n2 为新节点。container 是新节点的容器，而 anchor 是一个锚点，用来标识当我们对新旧节点做增删或移动等操作时，以哪个节点为参照物。optimized 参数是是否开启优化模式的标识。

获取旧子节点和新子节点：首先从传入的参数n1和n2中获取旧子节点c1和新子节点c2，同时获取旧节点的形状标志prevShapeFlag。

获取补丁标志和形状标志：接着从新节点n2中获取补丁标志patchFlag和形状标志shapeFlag，用于判断子节点的类型和特性。

根据 patchFlag 进行判断：
- 如果 patchFlag 是存在 key 值的 Fragment：KEYED_FRAGMENT，则调用 patchKeyedChildren 来继续处理子节点。

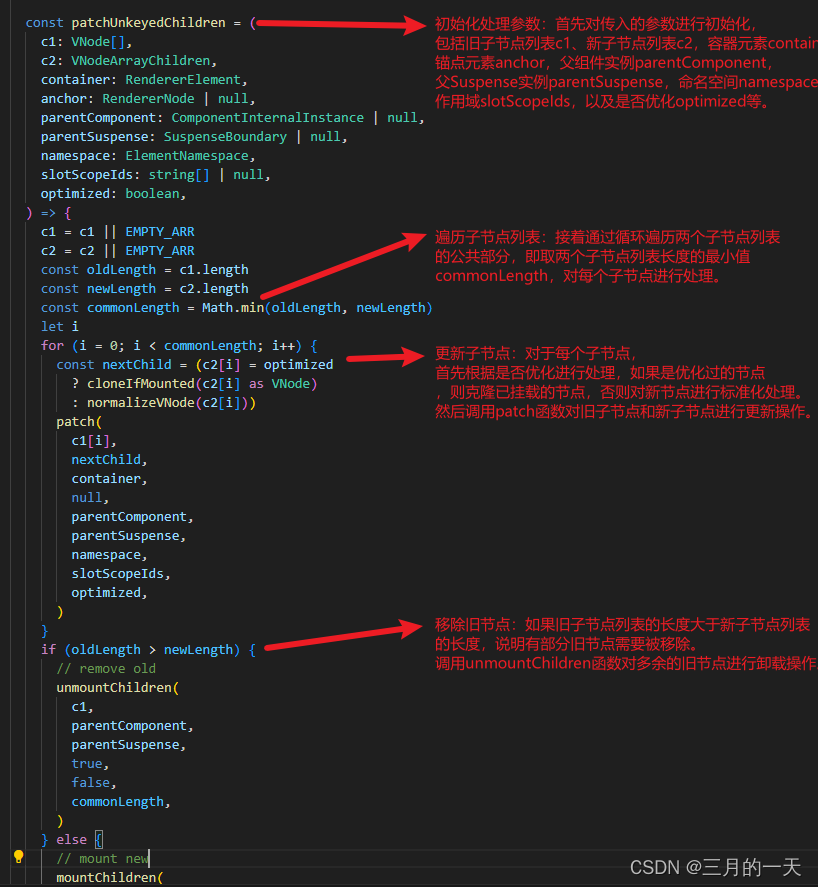

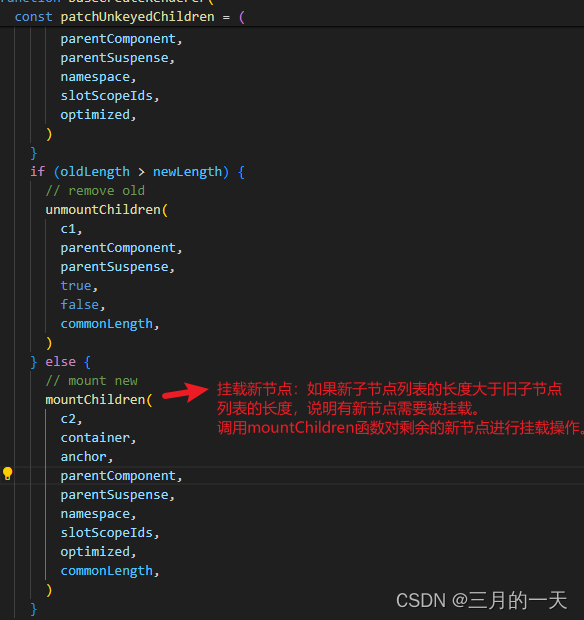

- 如果 patchFlag 是没有设置 key 值的 Fragment: UNKEYED_FRAGMENT，则调用 patchUnkeyedChildren 处理没有 key 值的子节点。
根据 shapeFlag （元素类型标记）进行判断：
- 如果新子节点是文本类型，而旧子节点是数组类型，则直接卸载旧节点的子节点。
  - 如果新旧节点类型一致，则直接更新新子节点的文本。
- 如果旧子节点类型是数组类型
  - 如果新子节点也是数组类型，则调用 patchKeyedChildren 进行完整的 diff。
  - 如果新子节点不是数组类型，则说明不存在新子节点，直接从树中卸载旧节点即可。
- 如果旧子节点是文本类型，由于已经在一开始就判断过新子节点是否为文本类型，那么此时可以肯定新子节点肯定不为文本类型，则可以直接将元素的文本置为空字符串。
- 如果新子节点是类型为数组类型，而旧子节点不为数组，说明此时需要在树中挂载新子节点，进行 mount 操作即可。

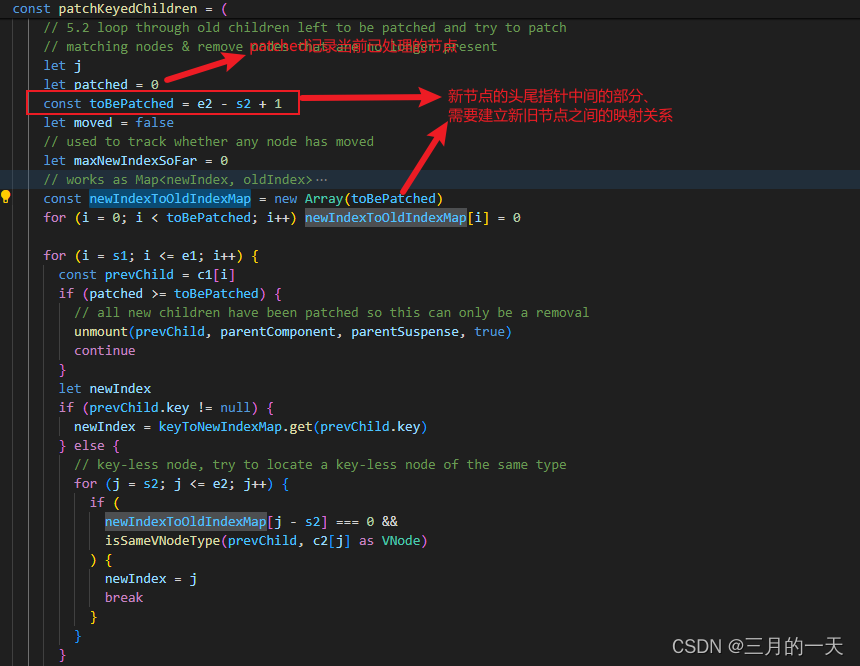

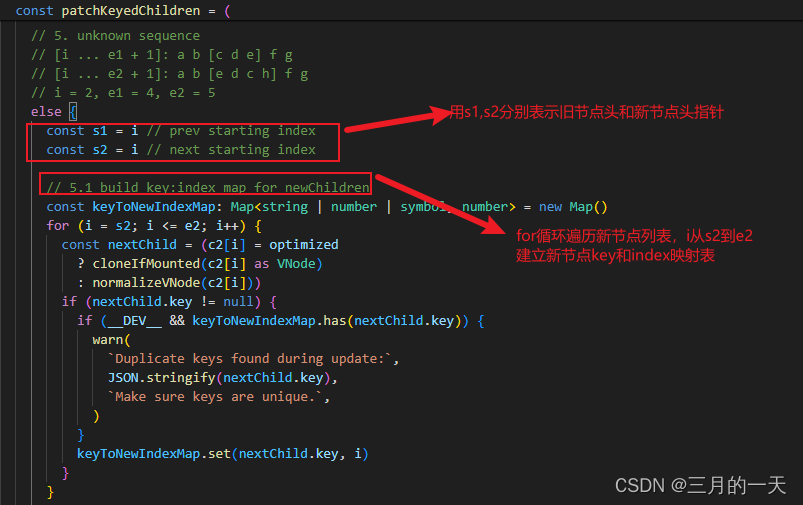

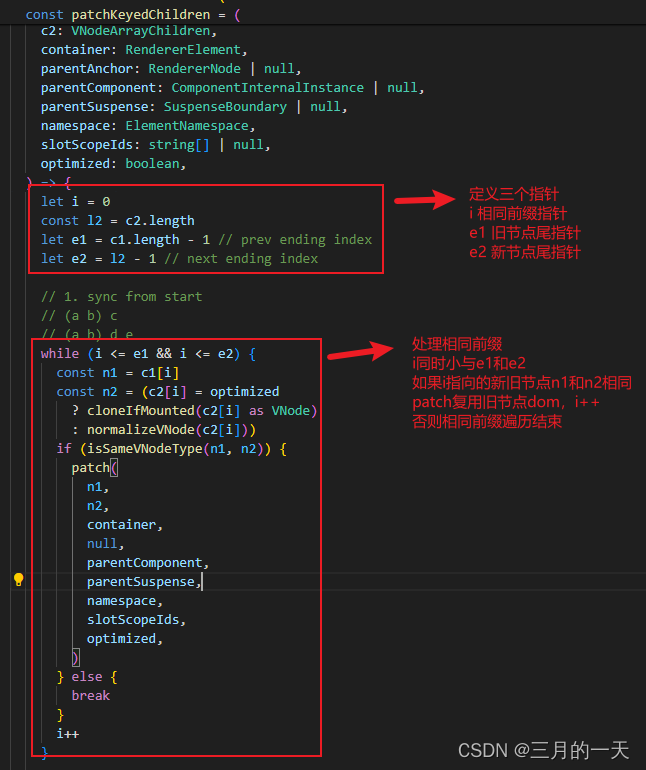

patchKeyedChildren方法

定义三个指针，i，e1，e2。分别表示相同前缀指针，旧节点列表尾指针，新节点列表尾指针。在节点移动过程中i和e1，i和e2之间的关系决定循环是否结束，以及是否旧节点多余还是新节点多余。

前缀比较

首先，代码通过一个while循环对子节点列表的前缀部分进行比较。在每次循环中，会获取当前位置i处的两个节点n1和n2，然后判断它们是否是相同类型的节点（通过isSameVNodeType函数）。如果是相同类型的节点，则调用patch函数对这两个节点进行更新操作；如果不是相同类型的节点，则跳出循环。

后缀比较

接着，代码通过另一个while循环对子节点列表的后缀部分进行比较。在每次循环中，会获取当前位置e1和e2处的两个节点n1和n2，同样判断它们是否是相同类型的节点。如果是相同类型的节点，则同样调用patch函数对这两个节点进行更新操作；如果不是相同类型的节点，则跳出循环。

普通序列+新节点多余

在下面段代码中，首先通过条件判断if (i > e1)，如果i已经超过了旧子节点列表的结束索引e1，说明旧节点遍历结束。如果i<=e2，说明新节点有多余节点。需要处理新增的节点。

挂载新增节点：在处理新增节点的情况下，代码通过一个while循环，将新增的节点依次挂载到父容器中。具体操作是调用patch函数，将新增节点添加到父容器中，并根据情况设置适当的锚点位置。这样可以确保新增的节点能够正确地插入到子节点列表中。
克隆节点处理：在处理新增节点时，代码会根据是否优化的标志optimized来决定是否需要克隆节点。如果需要优化，则会调用cloneIfMounted函数对节点进行克隆处理；否则会调用normalizeVNode函数对节点进行规范化处理。

普通序列+旧节点多余

在下面段代码中，通过条件判断else if (i > e2)，如果i已经超过了新子节点列表的结束索引e12，说明新节点遍历结束。如果i<=e1，说明旧节点有多余节点。需要删除旧节点多余的元素。

卸载节点：在处理需要卸载的节点的情况下，代码通过一个while循环，将需要卸载的节点依次进行卸载操作。具体操作是调用unmount函数，将节点从父容器中卸载，并根据情况传入相应的参数，如parentComponent和parentSuspense等。
卸载操作细节：在卸载节点时，代码会传入参数true，表示需要强制卸载节点。这样可以确保节点在卸载时能够正确地执行清理操作，如解绑事件监听器、清除定时器等。

未知序列

将前缀节点i，扩展为旧节点头指针s1,新节点头指针s2。

构建新节点的索引映射表

构建新子节点的key:index映射：在处理未知序列的情况下，首先定义了两个起始索引s1和s2，分别表示前一个子节点列表和后一个子节点列表的起始索引。
构建key:index映射：接着通过循环遍历后一个子节点列表，对每个子节点进行处理。对于每个子节点，会先进行克隆或规范化处理，然后判断是否存在key属性。如果存在key属性，则将key与当前索引i建立映射关系，并存储在keyToNewIndexMap中。
重复key检查：在存储key与索引映射关系时，代码会进行重复key检查，确保每个key在映射中是唯一的。如果发现重复的key，则会在开发环境下给出警告提示，提示开发者需要确保key的唯一性。

构建newIndexToOldIndexMap：通过循环初始化newIndexToOldIndexMap数组，用于记录新旧子节点之间的索引映射关系。其中，newIndexToOldIndexMap的索引表示新子节点的索引，值表示对应的旧子节点的索引（偏移了1，0表示新节点没有对应的旧节点）。

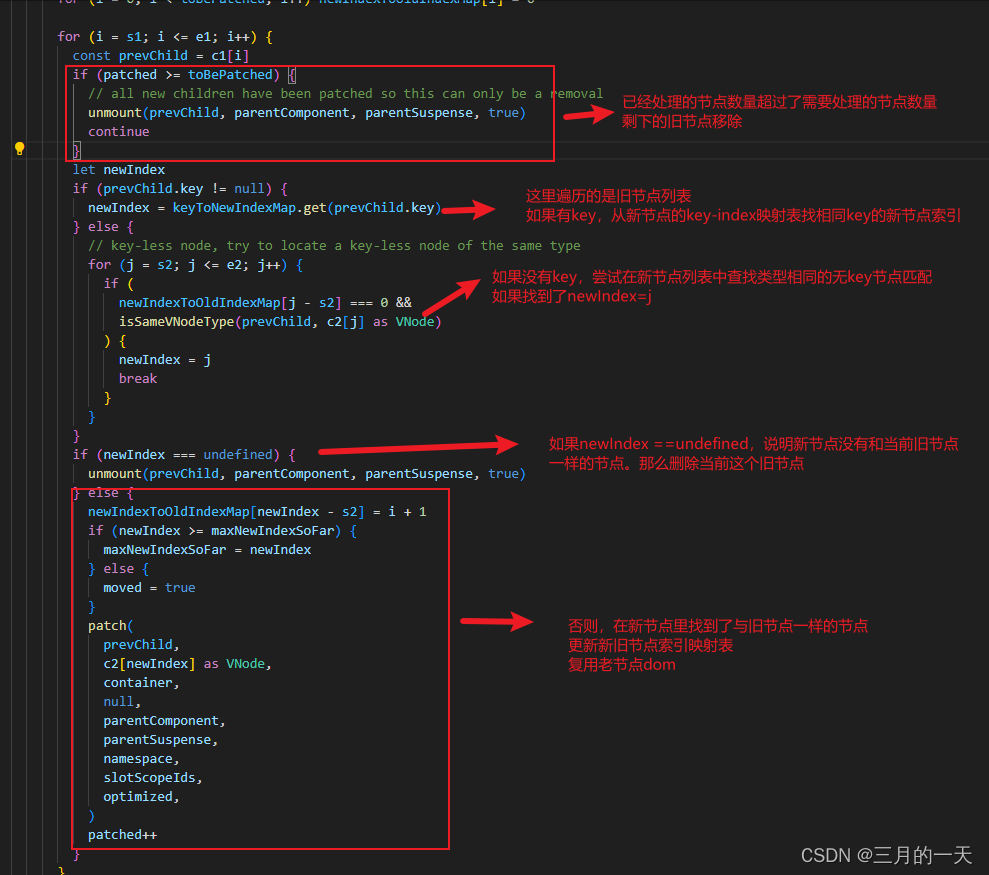

遍历旧节点列表+填充newIndexToOldIndexMap

遍历旧子节点列表：接着通过循环遍历旧子节点列表，对每个旧子节点进行处理。如果已经处理的节点数量patched超过了需要处理的节点数量toBePatched，则表示所有新子节点已经处理完毕，剩下的旧子节点需要被移除。

匹配新旧节点：对于每个旧子节点，首先尝试通过key值在keyToNewIndexMap中查找对应的新子节点索引。如果未找到对应的key，则尝试在新子节点列表中查找类型相同的无key节点进行匹配。

更新节点：如果成功找到对应的新子节点索引newIndex，则更新newIndexToOldIndexMap中的映射关系，并调用patch函数对旧子节点和新子节点进行更新操作，包括属性更新、DOM操作等。

移除节点：如果未找到对应的新子节点索引，说明该旧子节点在新子节点列表中已经不存在，需要将其移除，调用unmount函数进行卸载操作。

最长递增子序列+移动挂载逻辑

生成最长稳定子序列：在代码中首先判断是否有节点发生移动（moved为真），如果有节点移动，则调用getSequence函数生成最长稳定子序列increasingNewIndexSequence，用于确定哪些节点需要移动。
逆序遍历处理节点：接着通过逆序遍历处理需要更新的节点。从最后一个节点开始向前遍历，以便使用最后一个已更新的节点作为锚点。
挂载新节点：对于未在newIndexToOldIndexMap中找到对应关系的节点（值为0），表示这是新节点，需要挂载到DOM树上。调用patch函数进行挂载操作。
移动节点：如果存在节点移动（moved为真），则需要判断是否需要移动节点。判断条件为：没有稳定子序列（例如逆序情况）或当前节点不在稳定子序列中。根据判断结果，调用move函数进行节点移动操作。

patchUnkeydChildren方法

通过遍历子节点列表，对公共部分进行更新，移除多余的旧节点，挂载剩余的新节点，可以实现对没有key的子节点列表的更新和维护。

三月的一天

关注

30
点赞
踩
33

收藏

觉得还不错? 一键收藏
打赏
0
评论
vue源码解析——diff算法/双端比对/patchFlag/最长递增子序列

虚拟dom——virtual dom，提供一种简单js对象去代替复杂的 dom 对象，从而优化 dom 操作。virtual dom 是“解决过多的操作 dom 影响性能”的一种解决方案。virtual dom 很多时候都不是最优的操作，但它具有普适性，在效率、可维护性之间达到平衡。diff 算法是一种优化手段，将前后两个模块进行差异化比较，修补(更新)差异的过程叫做 patch，也叫打补丁。只有当新旧子节点的类型都是多个子节点时，核心 Diff 算法才派得上用场。diff的目的是时间换空间：尽可能通
复制链接

扫一扫
