Python+OpenCV实现旋转文本校正

版权声明:原创部分都是自己总结的,如果转载请指明出处。觉得有帮助的老铁,请双击666! https://blog.csdn.net/qq_36387683/article/details/80539635

假设我们有一幅图像,图像中的文本被旋转了一个未知的角度。为了对文字进行角度的校正,我们需要完成如下几个步骤:
1、检测出图中的文本范围
2、计算出文本被旋转的角度
3、将图像旋转特定的角度

第一步、读取图像,并做二值化处理

#读取图像,做二值化处理
img = cv.imread('img/imageTextR.png')
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
cv.imshow('gray', gray)
#像素取反,变成白字黑底
# gray = cv.bitwise_not(gray)
ret, thresh = cv.threshold(gray, 0, 255, cv.THRESH_BINARY_INV | cv.THRESH_OTSU)
cv.imshow('thresh', thresh)
第二步、计算包含了被旋转文本的最小边框

#计算包含了旋转文本的最小边框
coords = np.column_stack(np.where(thresh > 0))
print(coords)
#该函数给出包含着整个文字区域矩形边框,这个边框的旋转角度和图中文本的旋转角度一致
angle = cv.minAreaRect(coords)[-1]
print(angle)

我们将这些坐标传给函数cv.minAreaRect,该函数将给出包含着整个文字区域的矩形边框,这个边框的旋转角度和图中文本的旋转角度一致。
第三步、调整角度
#调整角度
if angle < -45:
    angle = -(90+ angle)
else:
    angle = -angle

在角度小于-45的情况下,在原来的角度上增加90度,角度大于-45度,直接对角度反转。
第四步、执行仿射变换
#仿射变换
h, w = img.shape[:2]
center = (w//2, h//2)
print(angle)
M = cv.getRotationMatrix2D(center, angle, 1.0)
rotated = cv.warpAffine(img, M, (w, h), flags=cv.INTER_CUBIC, borderMode=cv.BORDER_REPLICATE)

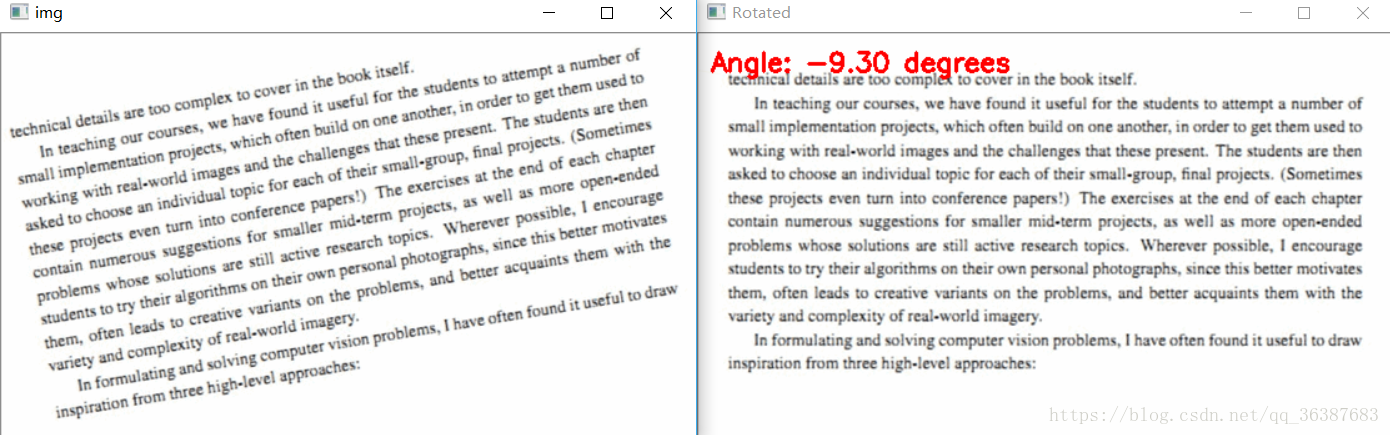

cv.putText(rotated, 'Angle: {:.2f} degrees'.format(angle), (10, 30), cv.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)

print('[INFO] angel :{:.3f}'.format(angle))
cv.imshow('Input', img)
cv.imshow('Rotated', rotated)

还有基于傅里叶变换实现的旋转文本校正:傅里叶变换文本校正
