学习笔记——PA的stability问题

1. PA stability问题的表现形式；

PA的输出信号频谱中包含除基波及谐波频率以外的杂散信号，测试时频谱仪的频率范围只需要设置100M~2f0，即只需要看输出信号在二次谐波以内的频谱；

2. PA stability问题的危害；

1）若PA的过压保护或者过流保护不够好，stability问题引起的振荡容易导致PA烧毁，即PA产生Ruggedness问题；

2）在通信系统中，PA输出的杂散信号导致发射的信号不干净，增大误码率，影响信号的收发；

3. PA stability问题的产生原因；

1）PA中某个反馈环路发生正反馈；

2）某一级VCC_bypass压得不好，导致VCC不干净；

3）PA的Vreg或者开关的使能信号不干净；

4）由于器件原因产生半频振荡；

4. PA stability问题的Debug过程；

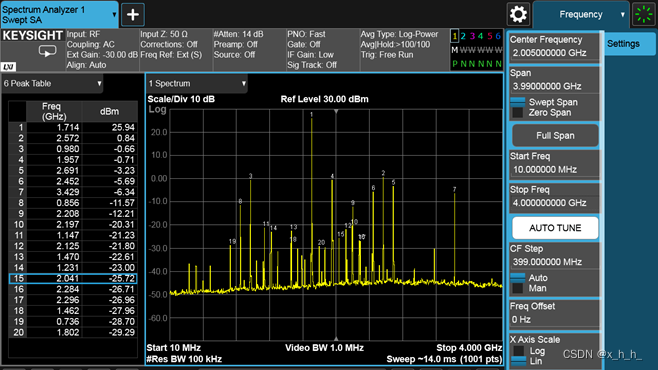

        当stability测量中发现有spur时，可以记录不同测试频点下spur出现的频率，若spur出现的频率不随测试频点的变化而变化，说明有可能是干扰信号，也可能是PA存在固定频点的振荡，此时可以按以下步骤尝试（有些步骤顺序可以置换）：

1）在PA输入端串联滤波器，将主频以外的信号滤除，看是否还
